RONDELLE 45° POUR VGS
VGU
VGU est une rondelle permettant d’installer les vis à bois VGS sur des plaques en acier avec une inclinaison de 45°.
Le façonnage ergonomique assure une prise ferme et précise pendant la pose.
Disponible en 3 versions de rondelle compatibles avec VGS Ø9, Ø11 et Ø13 mm pour des plaques d’épaisseur variable.
Video
VGU, la rondelle à 45° pour l’installation des vis à bois VGS.
La rondelle VGU est dotée de marquage CE selon ETA 11/0030.
L’utilisation des rondelles VGU avec des vis à bois VGS inclinées à 45° sur des plaques en acier rétablit les valeurs de résistance au glissement de la vis.

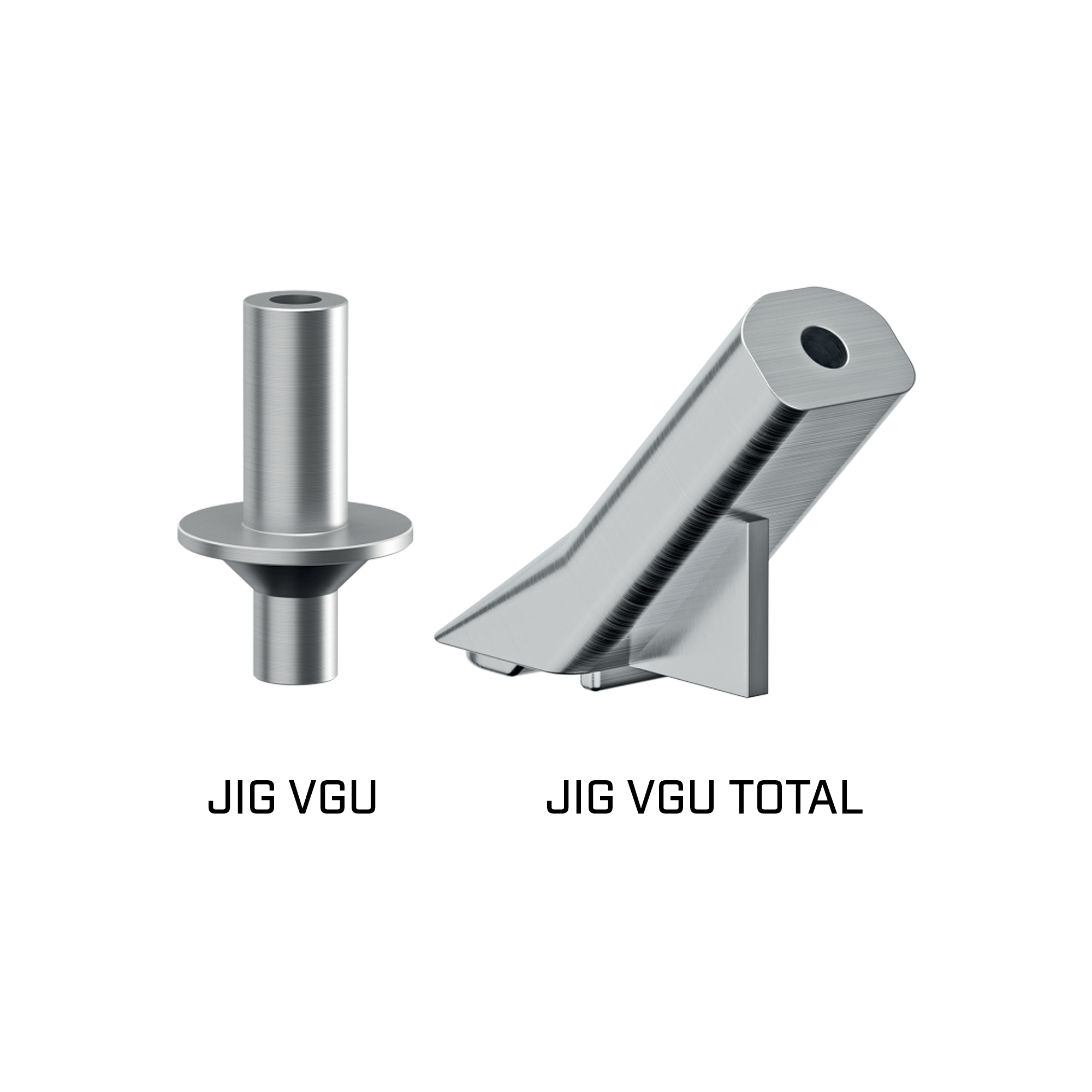

Également disponible, le gabarit JIG VGU permet de réaliser facilement un pré-perçage avec une inclinaison de 45°, facilitant le vissage de la vis à bois VGS dans la rondelle ; la longueur recommandée du pré-perçage est d’au moins 20 mm.
La rondelle VGU est réalisée en acier au carbone avec zingage blanc ; elle est conçue pour être utilisée avec des panneaux à base de bois, du bois massif, du bois lamellé-collé, du CLT, du LVL et des bois à haute densité. Classes de service 1 et 2.
Documentation
| Fiche technique | |
|---|---|
| Fiche technique USA | |
| Fiche technique CANADA | |
| ICC-ES Evaluation report | |
| Certification ETA | |
| Déclaration des performances (DOP) | Télécharger |
| Cahier des charges | |
| Fichier CAO | |
| Fichier BIM.ifc | |
| Fichier BIM.rfa |
VGU
| CODE | version | pcs. |
|---|---|---|
| VGU945 | for screw VGS Ø9 | 25 |
| VGU1145 | for screw VGS Ø11 | 25 |
| VGU1345 | for screw VGS Ø13 | 25 |
