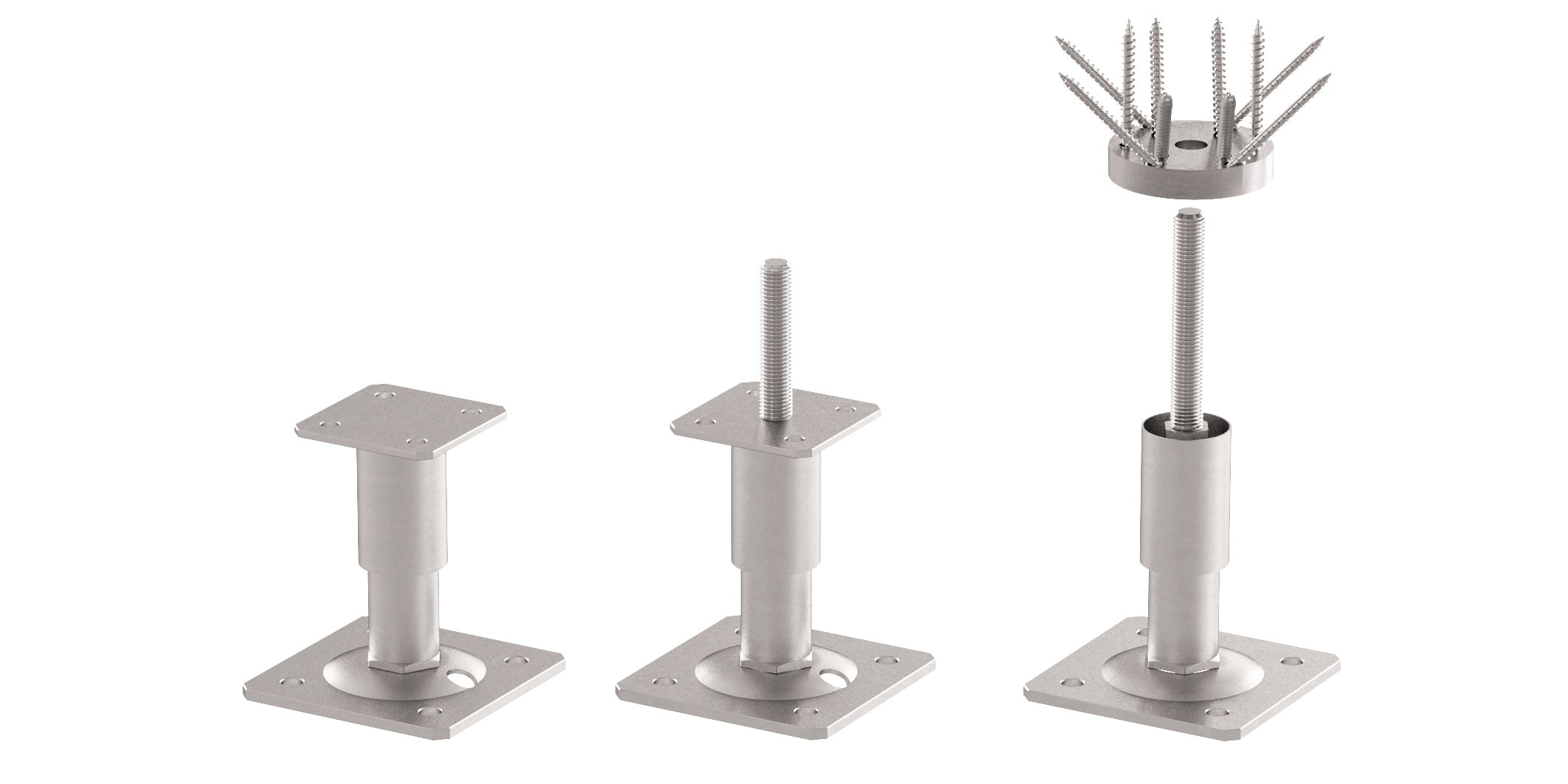

PIED DE POTEAU RÉGLABLE
R10-R20-R30

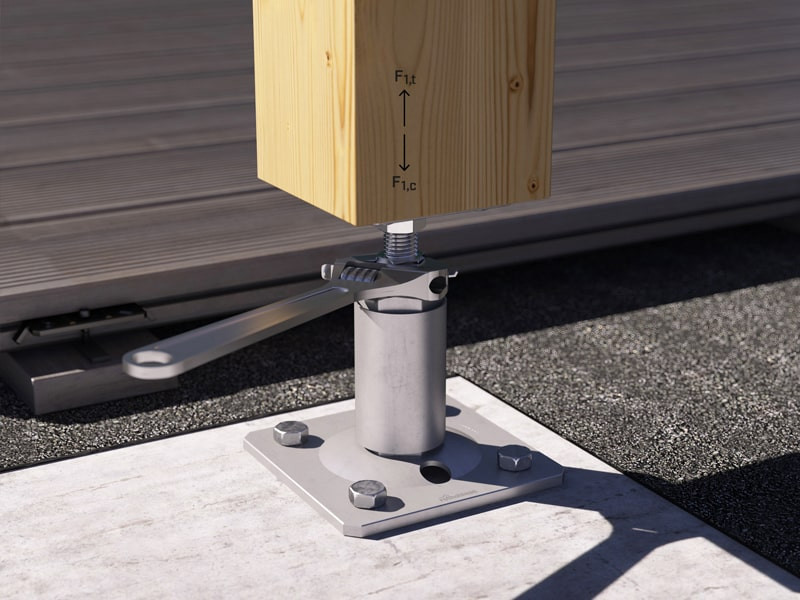

Les pieds de poteau réglables R10, R20 et R30 pour les assemblages à l’extérieur peuvent être réglés en hauteur une fois le montage effectué, pour pallier des éventuelles différences de niveaux. Le système de réglage est caché par le manchon pour un rendu esthétique optimal.
Surélevés par rapport au sol, ils protègent des éclaboussures ou de l’eau stagnante au profit d’une grande durabilité.
Video
PIEDS DE POTEAU RÉGLABLES R10, R20 ET R30: ESTHÉTIQUE ET DURABILITÉ POUR VOS STRUCTURES EXTÉRIEURES

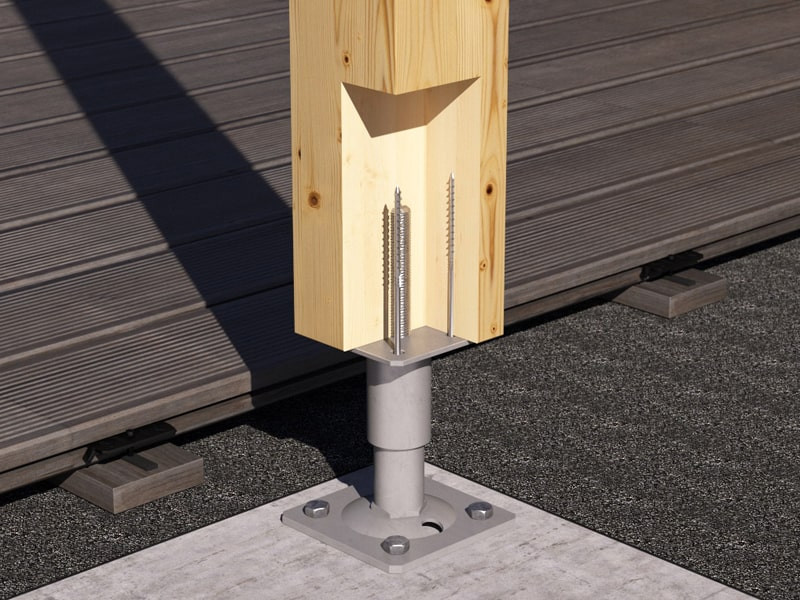

La fixation de ces pieds de poteau est invisible sur l’élément en bois. Un perçage supplémentaire réalisé dans les moindres détails sur la platine permet l’insertion des vis HBS PLATE EVO.
En termes de résistance statique, les modèles de grandes dimensions garantissent des résistances élevées à la compression ; les modèles avec tige passante offrent des résistances élevées à la compression et à la traction.
En acier au carbone électrozingué Dac Coat, ils sont parfaits pour être utilisés à l’extérieur en classe de service 1, 2 et 3 et peuvent être utilisés avec du bois massif et lamellé-collé, CLT et LVL.
Documentation
Fiche technique | |
---|---|
Certification ETA | |
Déclaration des performances (DOP) | Télécharger |
Cahier des charges | |
Fichier CAO | |
Fichier BIM.ifc | |
Fichier BIM.rfa |
R10 - VIS NON INCLUSES
CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|---|
R1080 | 80 | 80 | 140 | 6 | 4 |
R10100 | 100 | 100 | 170 | 6 | 4 |
R10140 | 140 | 140 | 200 | 8 | 4 |
R20 - VIS NON INCLUSES
CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|---|
R2080 | 80 | 80 | 140 | 6 | 4 |
R20100 | 100 | 100 | 170 | 6 | 4 |
R20140 | 140 | 140 | 200 | 8 | 4 |
R30 - VIS ET CONNECTEUR DISC FLAT NON INCLUS
CODE | Ø
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|
R3080 | Ø80 | 150 | 15 | 4 |
R30120 | Ø120 | 180 | 15 | 4 |
