HBS PLATE : une nouvelle génération de vis et de plaques
Les facteurs de risque au niveau des connexions bois-acier et comment y faire face.

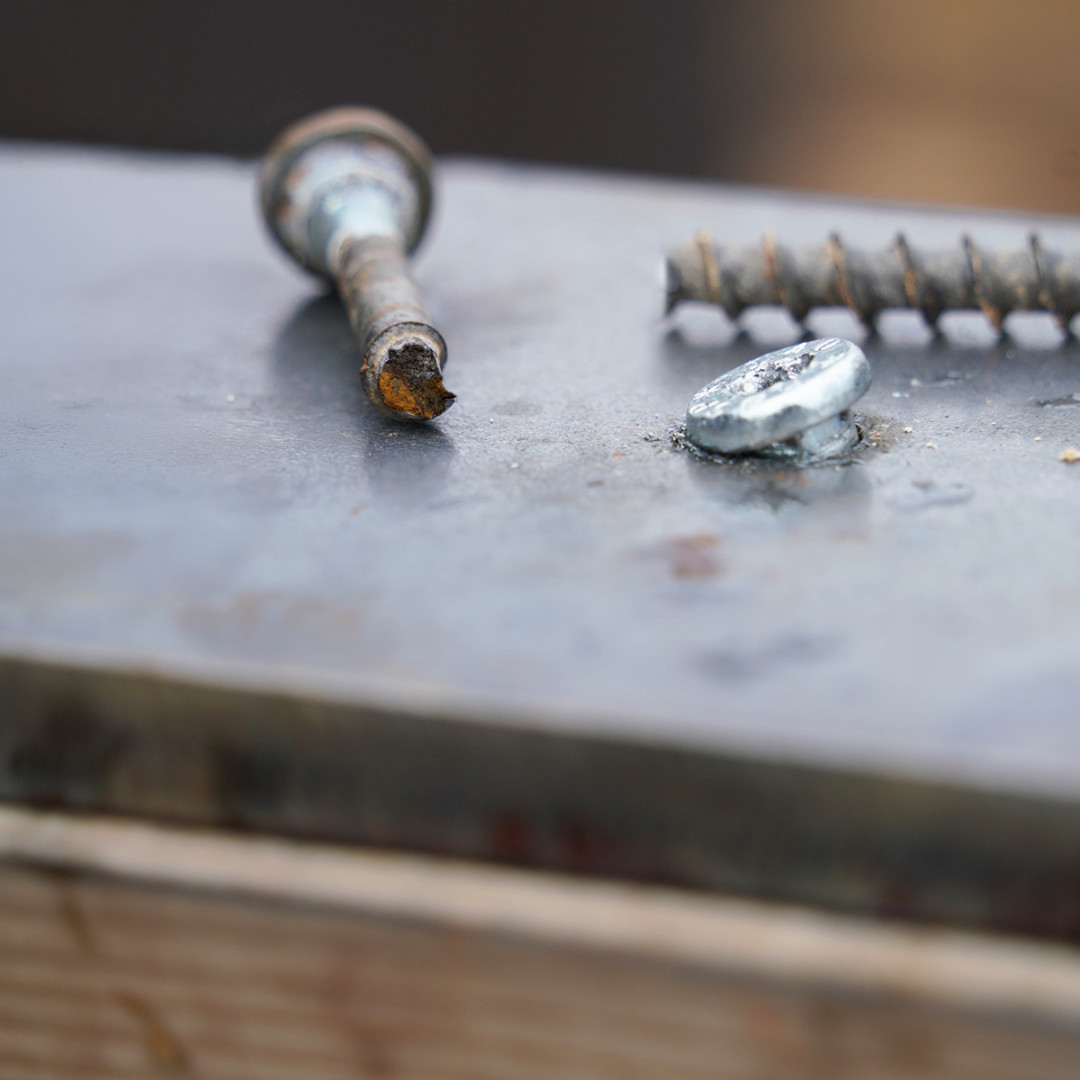

Dans les assemblages bois-acier, toutes les vis, indépendamment du fabricant, sont plus exposées au risque de ruptures prématurées. C’est un fait indéniable et, chez Rothoblaas, nous avons décidé d’y faire face.

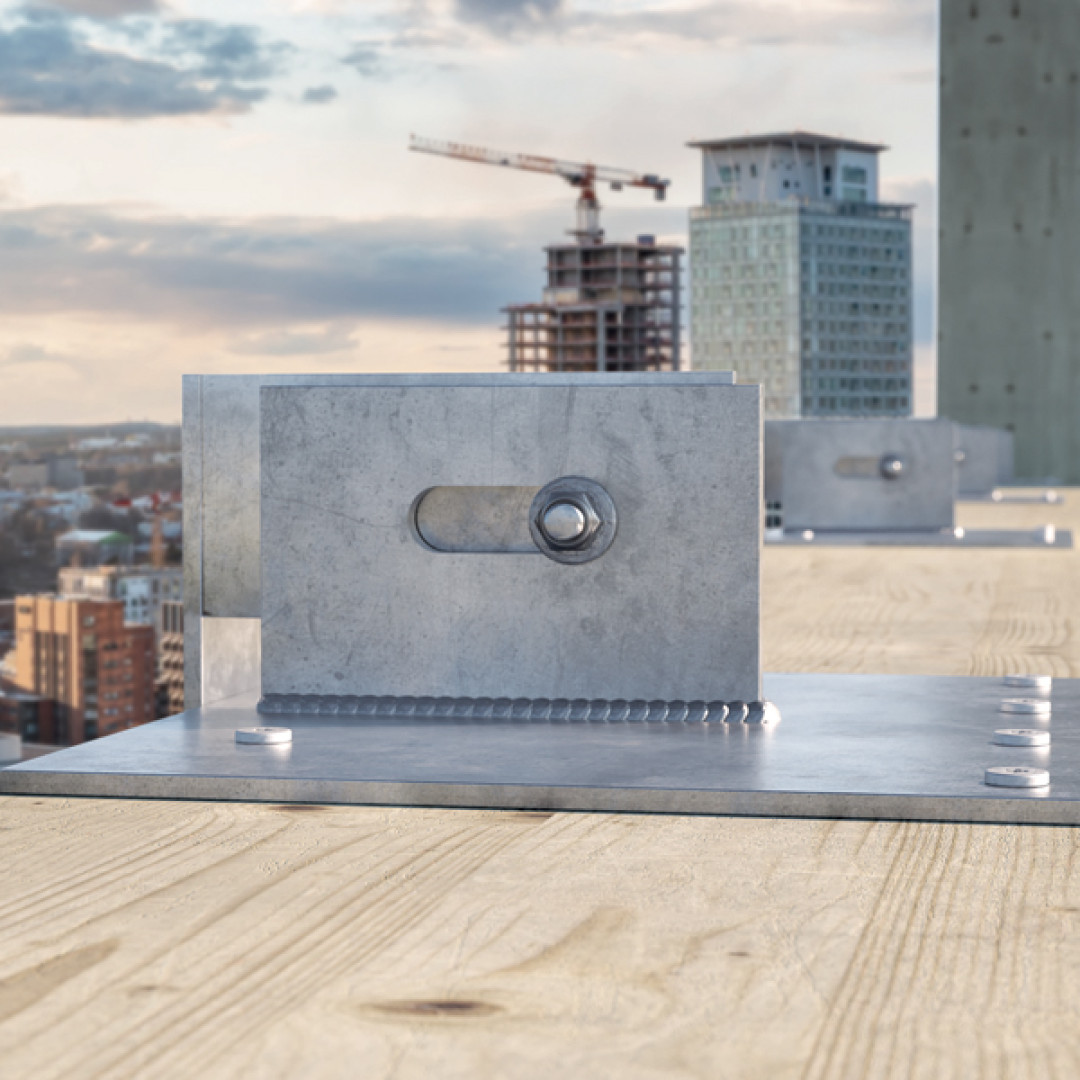

HBS PLATE est la nouvelle vis Rothoblaas conçue pour les assemblages bois-acier dans la construction en bois massif.
Elle se caractérise par un épaulement spécialement prévu sous la tête, un filet optimisé et des outils d’installation réduisant les risques au maximum.
Nous avons mis en lumière ce problème, afin de fournir tout le nécessaire pour l’éviter : le produit, la méthode et les outils.
LE PROBLÈME : Le point le plus rigide des constructions en bois massif est également le plus vulnérable.
C’est là que peuvent se concentrer les tensions localisées, les déformations différentielles et de potentielles ruptures.
Les professionnels qui conçoivent ces assemblages doivent non seulement gérer les calculs, mais aussi tenir compte de tous les autres aspects impliqués dans leurs performances. Des aspects qui, bien souvent, ne sont pas présents dans les règlementations.
Les différences de rigidité et de comportement sous charge, les gonflements du bois, la corrosion atmosphérique, la corrosivité du bois et la corrosion galvanique, le risque de fragilisation par l’hydrogène, un excès de couple de serrage ou des angles d’installation erronés. Ces situations ne sont pas de simples scénarios hypothétiques, ce sont des causes réelles qui, associées les unes aux autres, entrainent des ruptures prématurées des connexions sur les sites de construction.
Une vis dédiée aux assemblages bois-acier : la gamme HBS PLATE

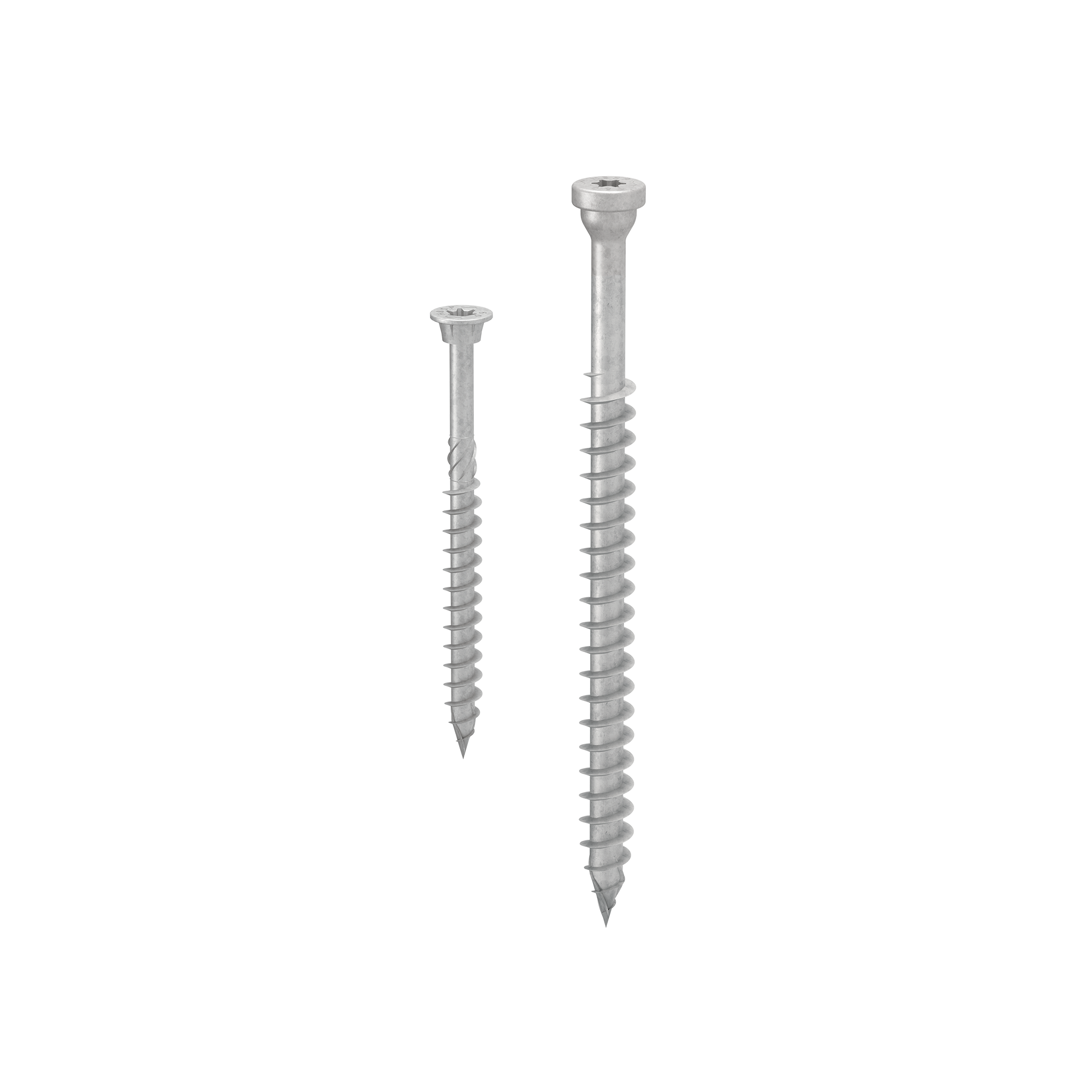

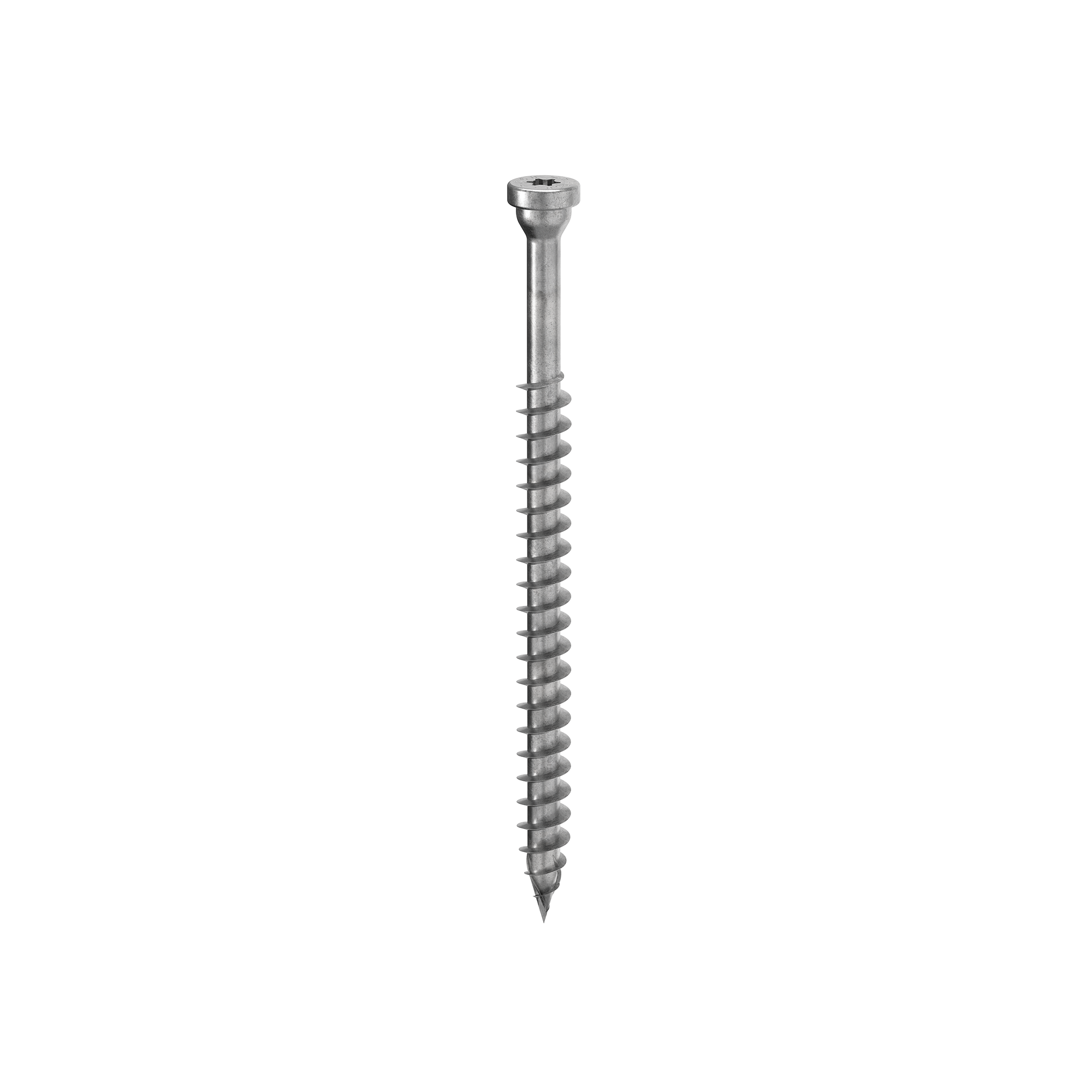

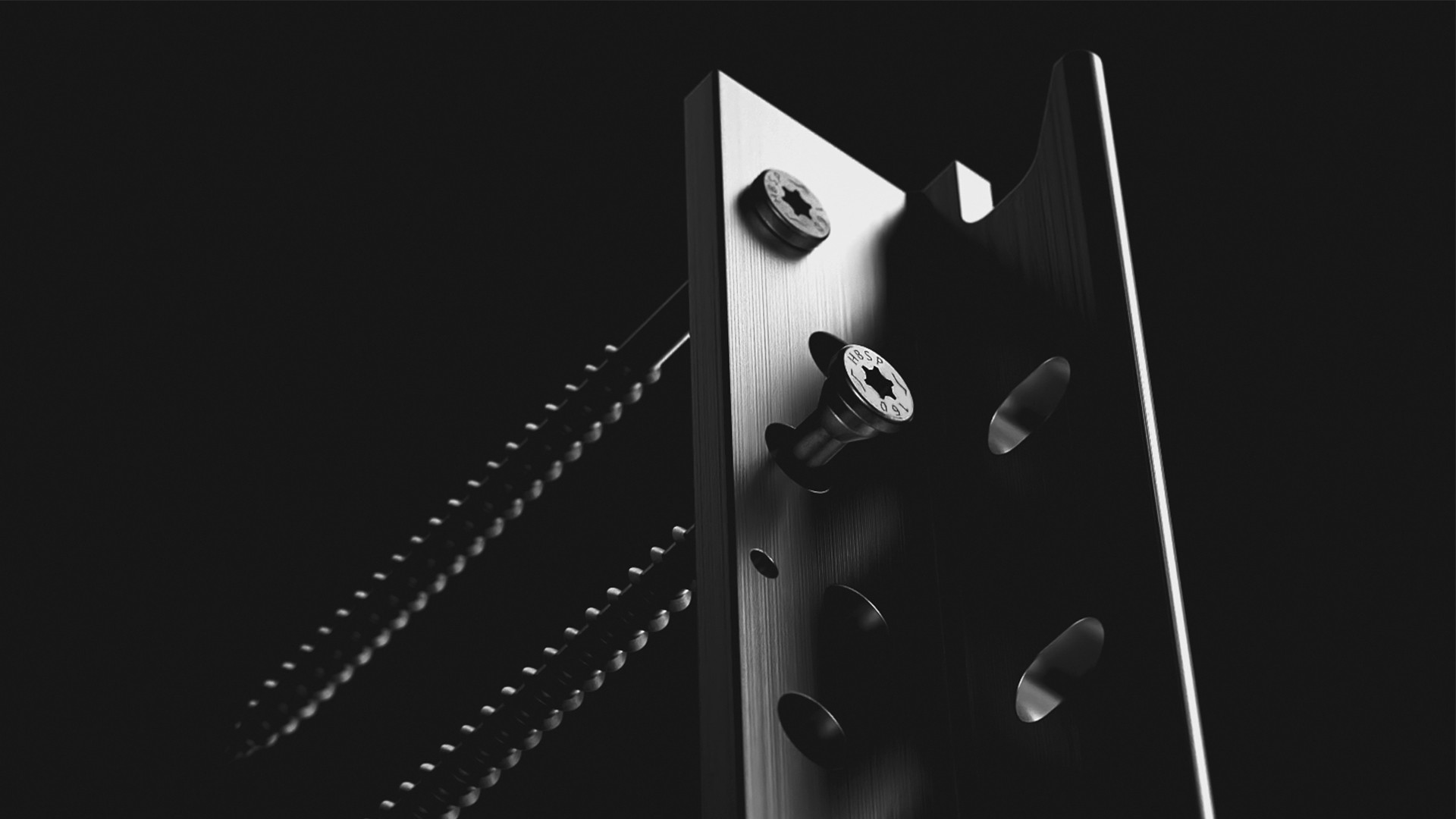

HBS PLATE est la première vis Rothoblaas spécialement conçue pour les plaques métalliques utilisées dans les systèmes en bois massif.
La tête tronconique à l’épaisseur accrue assure un appui stable dans la plaque, le filet spécialement conçu avec des spires plus rapprochées augmente la résistance au cisaillement et à la traction, sans surcharger la zone sous la tête.

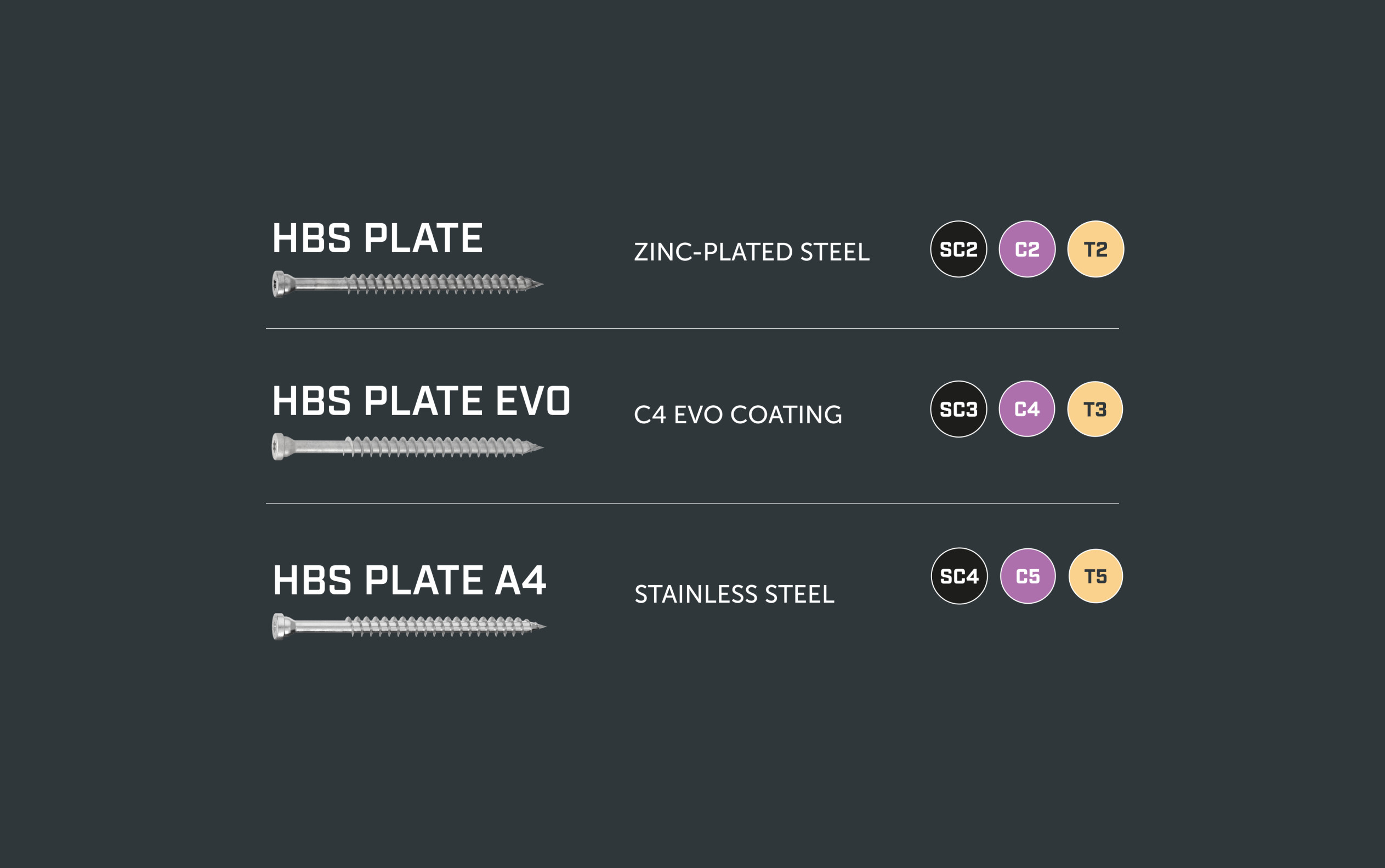

Trois matériaux résistants à la corrosion, pour toutes les classes de service :
La gamme HBS PLATE propose trois solutions conçues afin d’assurer résistance et protection dans toutes les conditions d’exposition : en acier galvanisé pour les environnements secs ; avec revêtement EVO coating conforme à l’AC257 et testé selon RISE pour les atmosphères de classe C4 ; en acier inox A4 pour les situations les plus agressives.
Une vis adaptée ne suffit pas : le rôle de l’installation et des conditions de risque
Quand bien même une vis a été spécialement conçue pour les plaques, elle n’est pas à l’abri des ruptures.
Cela concerne toutes les vis, même la nôtre. Les conditions d’installation sont essentielles. Chez Rothoblaas, nous ne nous cachons pas derrière les lacunes en matière de règlementation, mais nous fournissons des outils pour faire face aux plus grandes menaces.

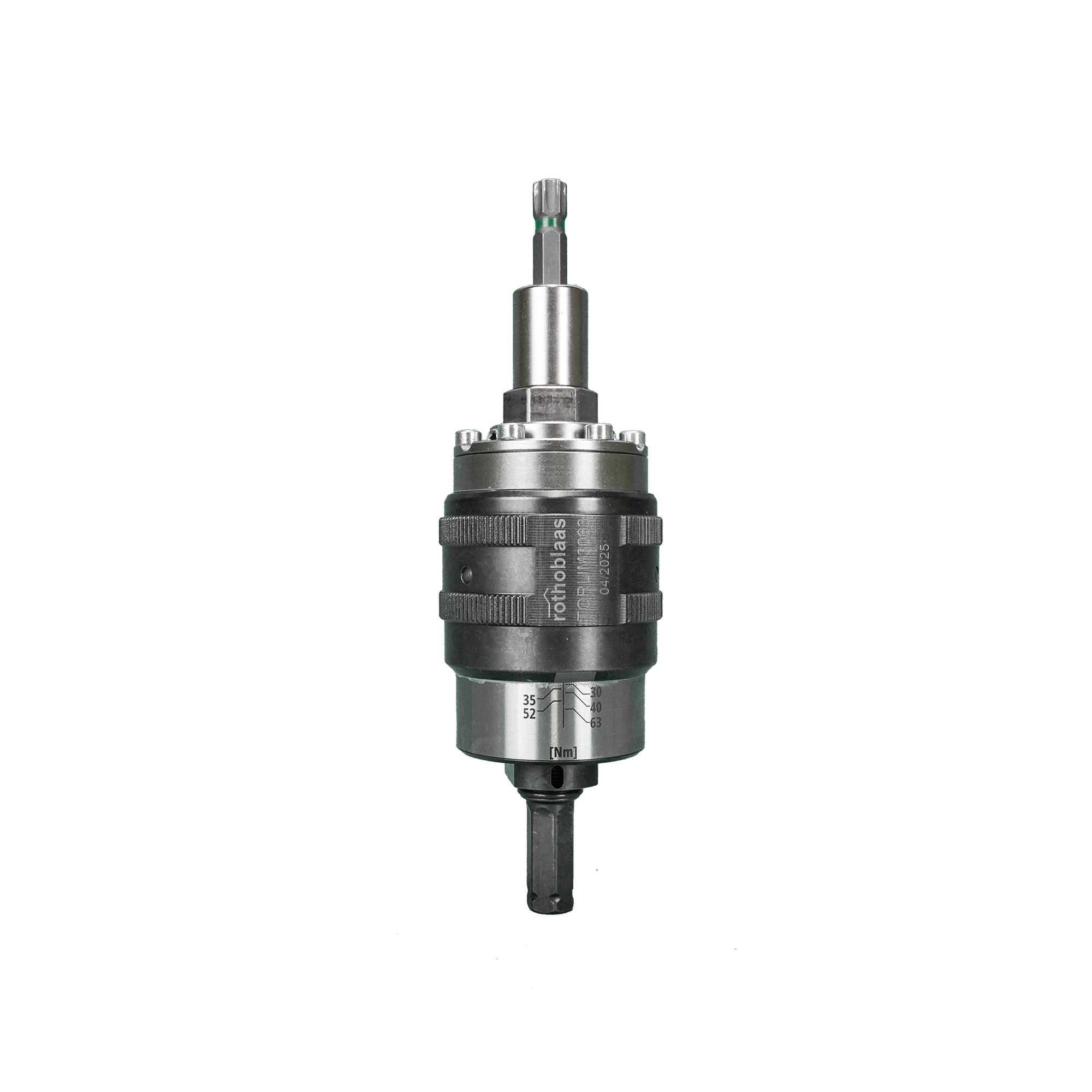

Comme TORQUE LIMITER, qui élimine le risque d’excès de couple de serrage
Pourquoi choisir HBS PLATE et Rothoblaas ? Parce que HBS PLATE est différente.
Transparence proactive
Nous disons tout haut ce que d’autres ne vous diront pas. Nous fournissons le produit, les certifications, la méthode et les outils.
Conçue pour le bois massif
Avec un épaulement spécial, une épaisseur accrue de la tête et un filet optimisé pour les plaques rigides épaisses.
Certifications
Européenne CE selon l’ATE-11/0030, américaine selon l’ESR-4546 et canadienne ELC-4546 selon l’AC233 de l’ICC-ES.
Conformité
Toutes ces solutions respectent les règlementations les plus récentes, y compris la norme CSA O86:2024, qui imposent une dureté de noyau certifiée inférieure à 390 HV, contrôlée sur chaque lot de production.
Les performances des fixations pour bois massif ne sont assurées que si vous disposez des bons outils pour les utiliser
La révolution apportée par la gamme HBS PLATE n’est complète que si elle est utilisée avec tous ses supports :
Premature failure in timber screws – LIVRE BLANC
APPRONDISSEMENTS - dans notre blog technique
HBS PLATE solutions et produits
L’évolution rapide du domaine de la conception implique un développement en phase avec les besoins. Vous trouverez ici nos solutions :
FAQ
COMMENT L’HBS PLATE SE DISTINGUE-T-ELLE DES VIS POUR ASSEMBLAGES ACIER-BOIS LES PLUS COURANTES ?
Par sa forme et le contrôle des performances. Chaque passage le long du corps de la vis est conçu pour éviter la concentration de tensions et maintenir un couple constant pendant le vissage. Le pas légèrement plus fin offre plus de contrôle pendant l’installation, surtout dans la phase finale, qui constitue le moment le plus délicat de toute l’opération, lorsque la vis s’approche de la plaque en métal.
POURQUOI L’HBS PLATE N’A-T-ELLE PAS UNE TETE HEXAGONALE ?
Le projet prévoit l’installation au moyen d’une visseuse et pas au moyen d’une clé hexagonale. Ce choix permet d’éviter l’excès de couple : si la force dépasse la limite admise, l’embout cède avant que la vis ne soit surchargée. C’est un limiteur de sécurité naturel, qui protège la connexion et le matériau. Si l’embout se casse, cela signifie que la vis a été trop serrée : le couple de serrage doit toujours être contrôlé.
COMMENT SAVOIR SI HBS PLATE EST LA SOLUTION ADAPTEE A MON PROJET ?
Les concepteurs et entreprises peuvent compter sur une documentation technique complète avec : valeurs de calcul, détails d’assemblage et intégrations avec des logiciels de conception structurelle. De plus, une assistance technique est à votre disposition pour vous aider à identifier la configuration la mieux adaptée à chaque application.
