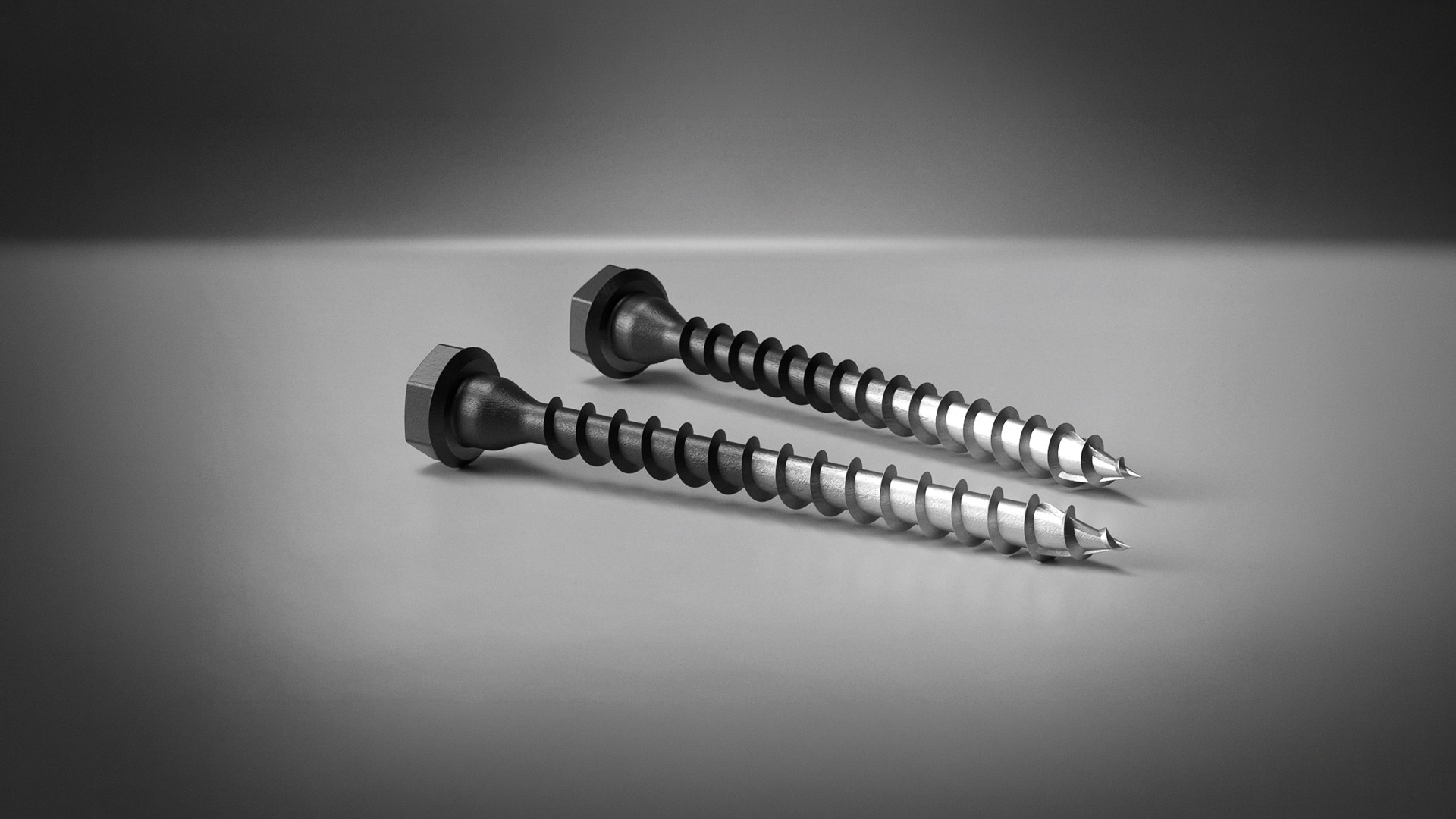

VGS PLATE : la première vis de levage avec réutilisation vérifiable
De la vis à usage unique à la vis de levage réutilisable
Lors du levage d’éléments en bois, la réutilisation des vis est une pratique assez courante sur les chantiers.
Le problème ? Il n’y a jamais eu de documentation technique à ce sujet ; personne ne savait ce qui arrivait réellement à une vis, même après un cycle de levage.
Et après 10 cycles ? Et après 20 ? Personne ne l’avait jamais vérifié.
Nous, si. À travers plus de 350 méthodes décrites dans le livre blanc.
Grâce à cette recherche est née VGS PLATE: la première vis de levage réutilisable. Contrôlée selon des critères objectifs, elle est testée pour des cycles répétés.
Pourquoi une vis réutilisable spécialement conçue pour le levage était-elle nécessaire ?
Parce que le levage est une activité à haut risque et peut générer des dommages qui ne se produisent pas dans les applications statiques. Il fallait une vis conçue pour l’inspection et la traçabilité, avec des critères clairs d’élimination ou de réutilisation.
Dans ces situations, n’importe quelle vis peut subir : des micro-flexions de la tige, des déformations plastiques initiales, une usure du filet ou du revêtement
Souvent imperceptibles à l’œil nu, ces phénomènes peuvent compromettre la capacité de la vis à supporter un nouveau cycle de manutention. C’est pourquoi les vis de levage standard sont considérées comme « jetables ».
Contrairement à une vis classique, VGS PLATE est une vis de levage réutilisable qui introduit une méthode basée sur les données pour vérifier sa conformité à la réutilisation.
VGS : géométrie, contrôle, réutilisation

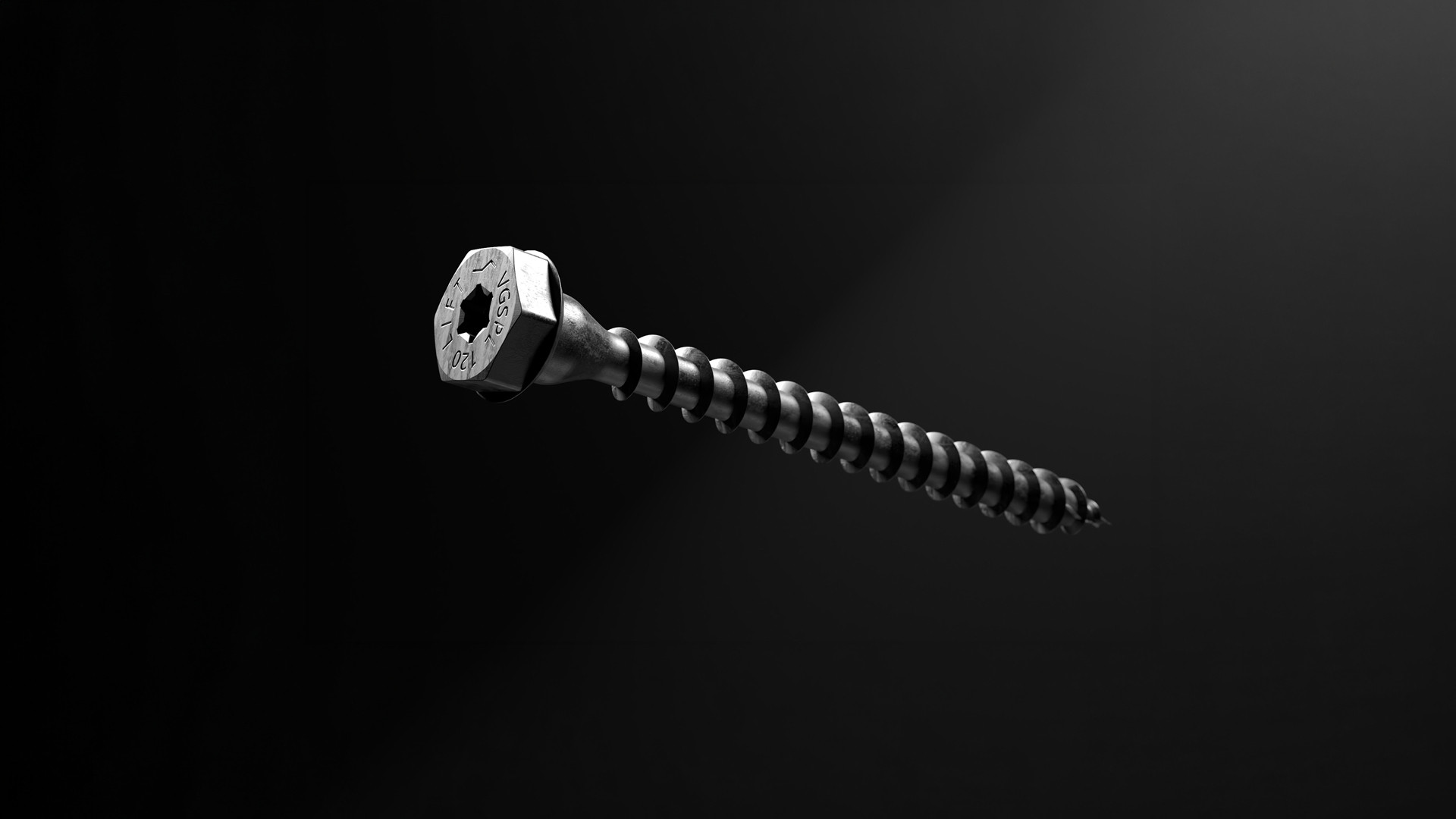

VGS PLATE est une vis de levage réutilisable conçue pour simplifier les opérations de contrôle et réduire la marge d’erreur.

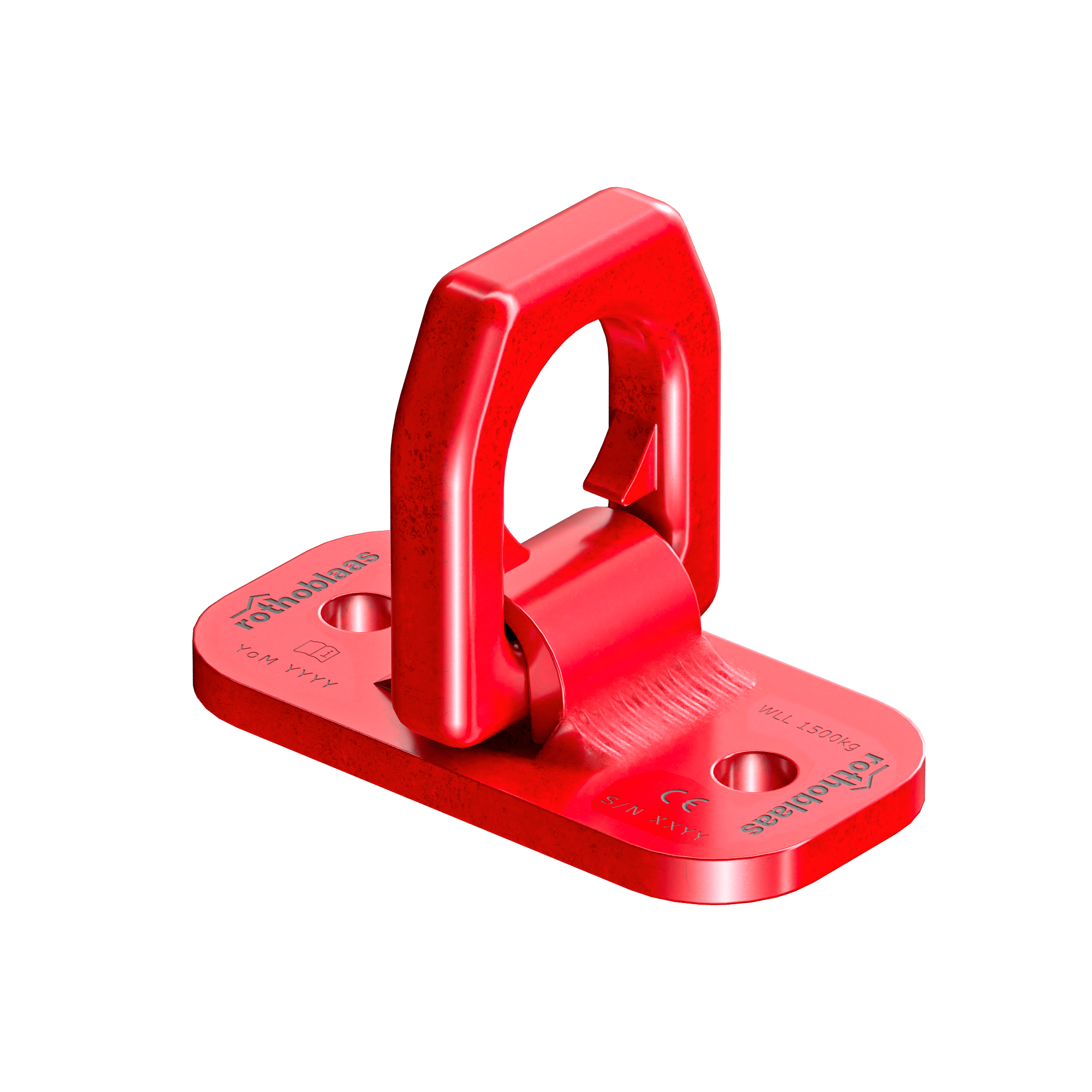

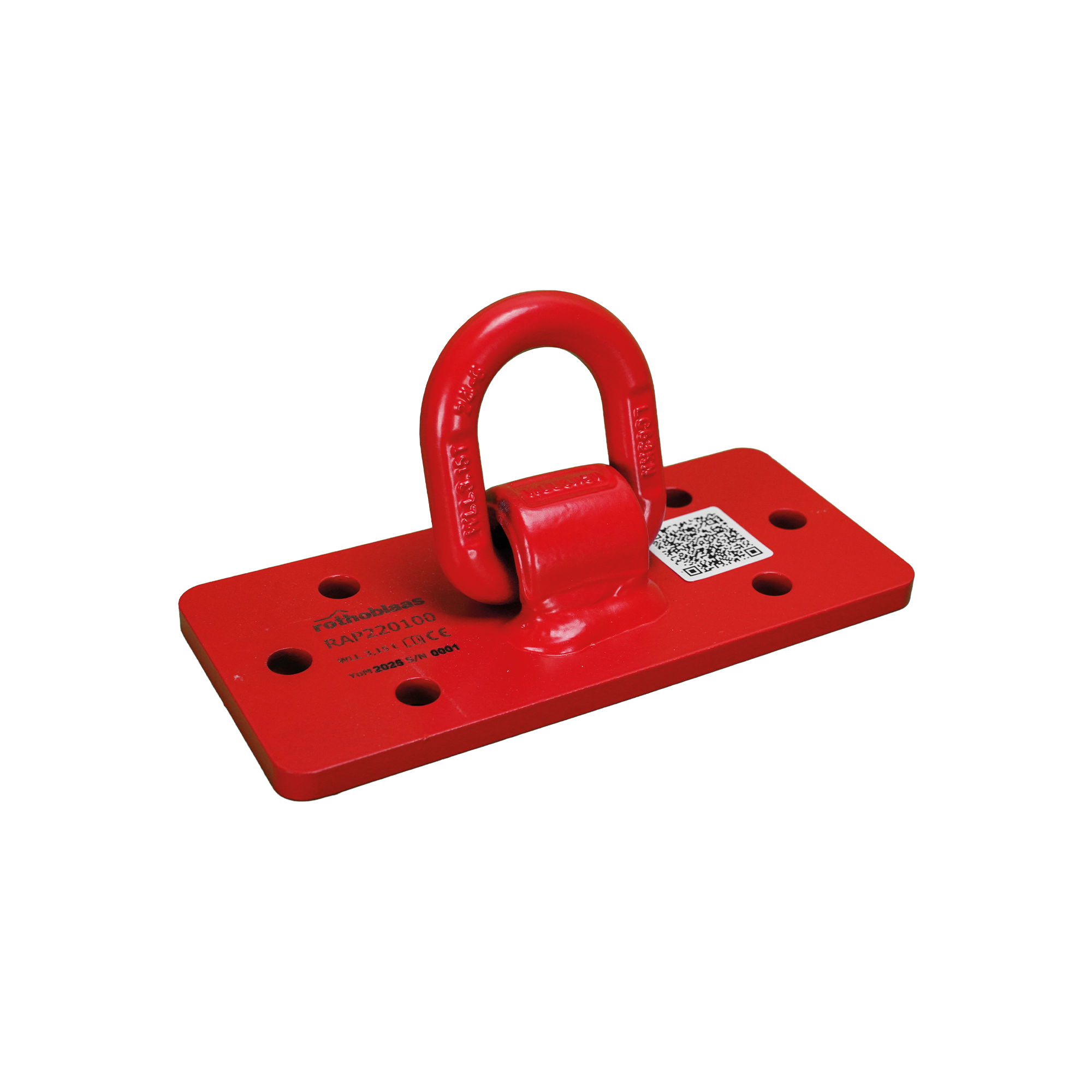

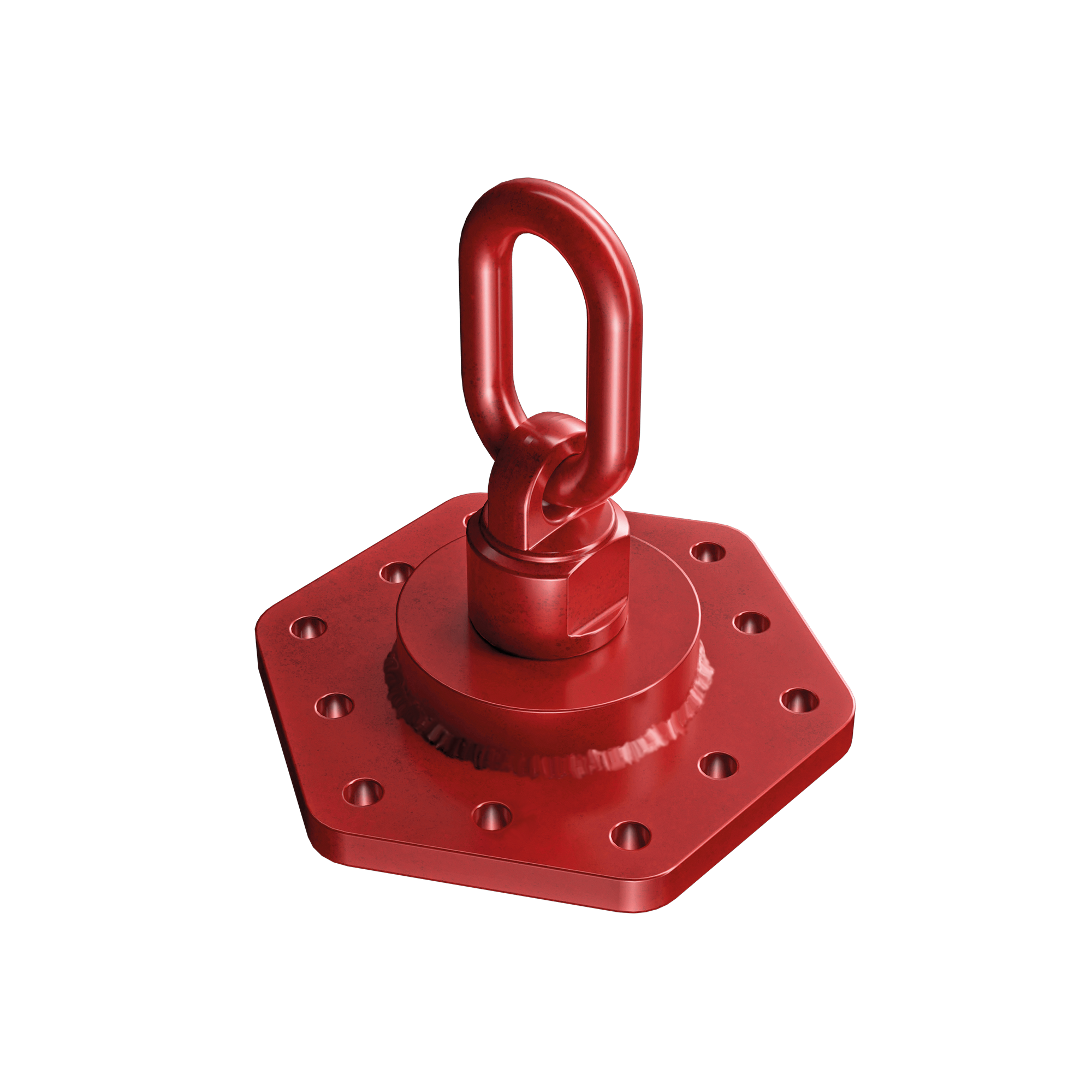

Tête hexagonale tronconique : compatible avec tous les systèmes de transport et de levage avec vis Rothoblaas, tels que WASP, WASPL, RAPTOR, RAPTOR MINI et RAPTOR MAXI.
Double empreinte : TORX pour un vissage contrôlé, hexagonal pour résister à des vissages répétés sans endommager la tête.
Réutilisation vérifiable : le gabarit JIG REUSE vérifie la rectitude, l’usure et les déformations qui ne sont pas toujours visibles à l’œil nu.
La combinaison de ces critères spécifiques permet de déterminer de manière objective si la vis VGS PLATE est apte à être réutilisée.
Réutilisation vérifiée : sécurité et processus
Codage par couleurs
La réutilisation n’est possible que si la vis peut être contrôlée de manière objective après le levage.
Le revêtement noir E‑Coating n’est pas un choix esthétique et permet de :
identifier immédiatement la vis destinée au levage
la distinguer parmi des vis non adaptées
rendre visible l’état d’usure après utilisation
La couleur seule ne suffit pas: inspection avec JIG REUSE

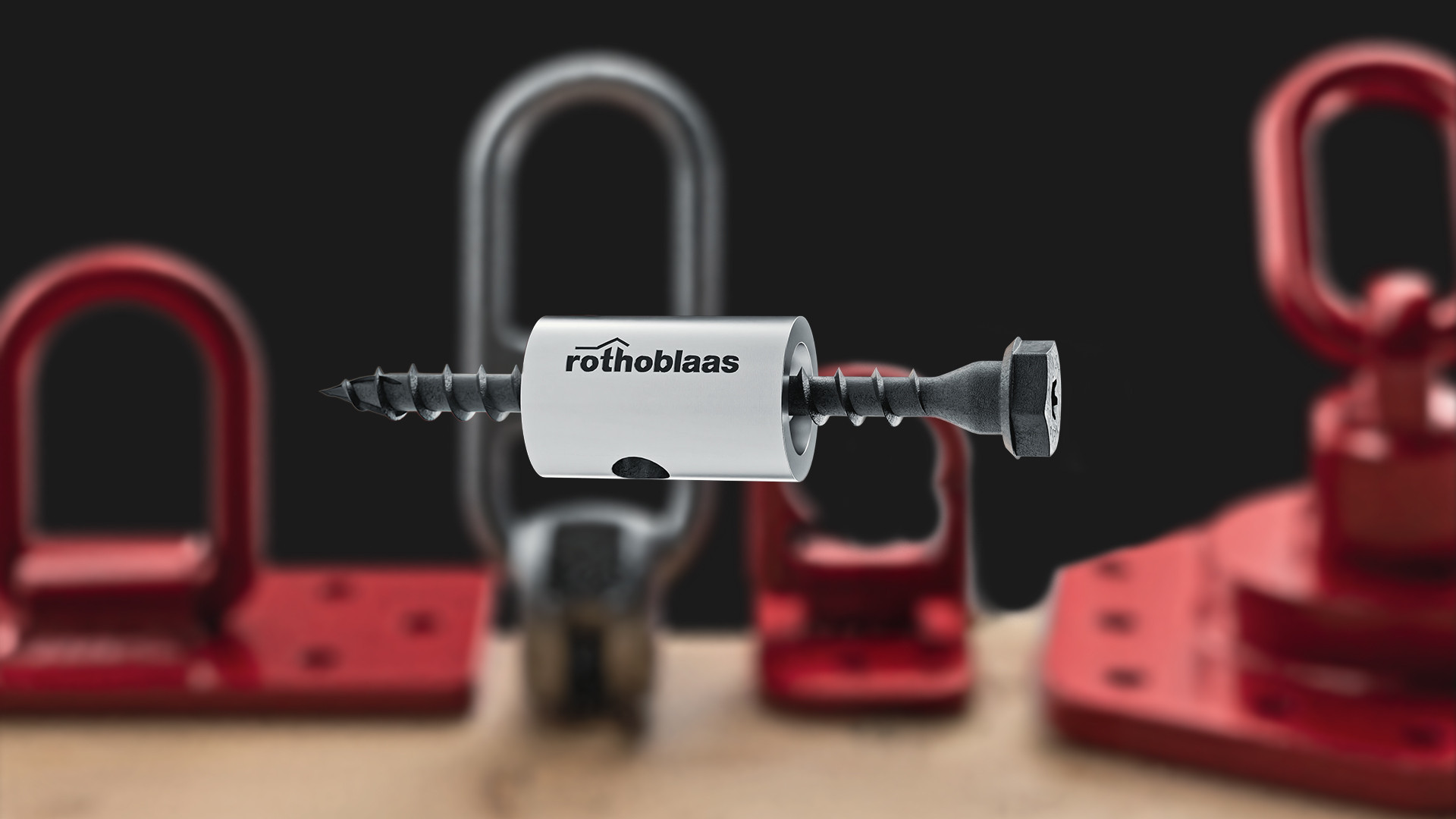

Le gabarit JIG REUSE permet de vérifier rapidement si la VGS PLATE peut être réutilisée selon des critères objectifs, et non pas seulement visuels.
Les contrôles concernent :
la rectitude de la tige : la vis doit s’insérer complètement dans le gabarit et tourner sans frottement
usure du revêtement noir : la zone usée doit se trouver à l’extérieur des trous de contrôle
intégrité du filet : la pointe ne doit pas dépasser du trou latéral
Seules les vis qui passent tous les contrôles peuvent être réutilisées.
Pourquoi choisir VGS PLATE et Rothoblaas ?
Tests réalisés
La réutilisabilité a été vérifiée à travers des essais réalisés par des organismes tiers – University of Maine et Université de Bologne – et avec un facteur de sécurité défini conformément à la Directive Machines 2006/42/CE.
Utilisation structurelle
La réutilisabilité a été vérifiée à travers des essais réalisés par des organismes tiers – University of Maine et Université de Bologne – et avec un facteur de sécurité défini conformément à la Directive Machines 2006/42/CE.
Conformité
Acier au carbone avec revêtement noir E-Coating, adapté aux :
classes de corrosivité atmosphérique C1–C2
classes de corrosivité du bois T1–T2
classe de service SC1–SC2
Conformité
Acier au carbone avec revêtement noir E-Coating, adapté aux :
classes de corrosivité atmosphérique C1–C2
classes de corrosivité du bois T1–T2
classe de service SC1–SC2
Les vis peuvent être réutilisées si elles sont correctement utilisées.
VGS PLATE exprime tout son potentiel lorsqu’elle est utilisée avec les ressources dédiées (gabarit JIG REUSE, livre blanc, Torque Limiter, rapports sur les campagnes d’essais).

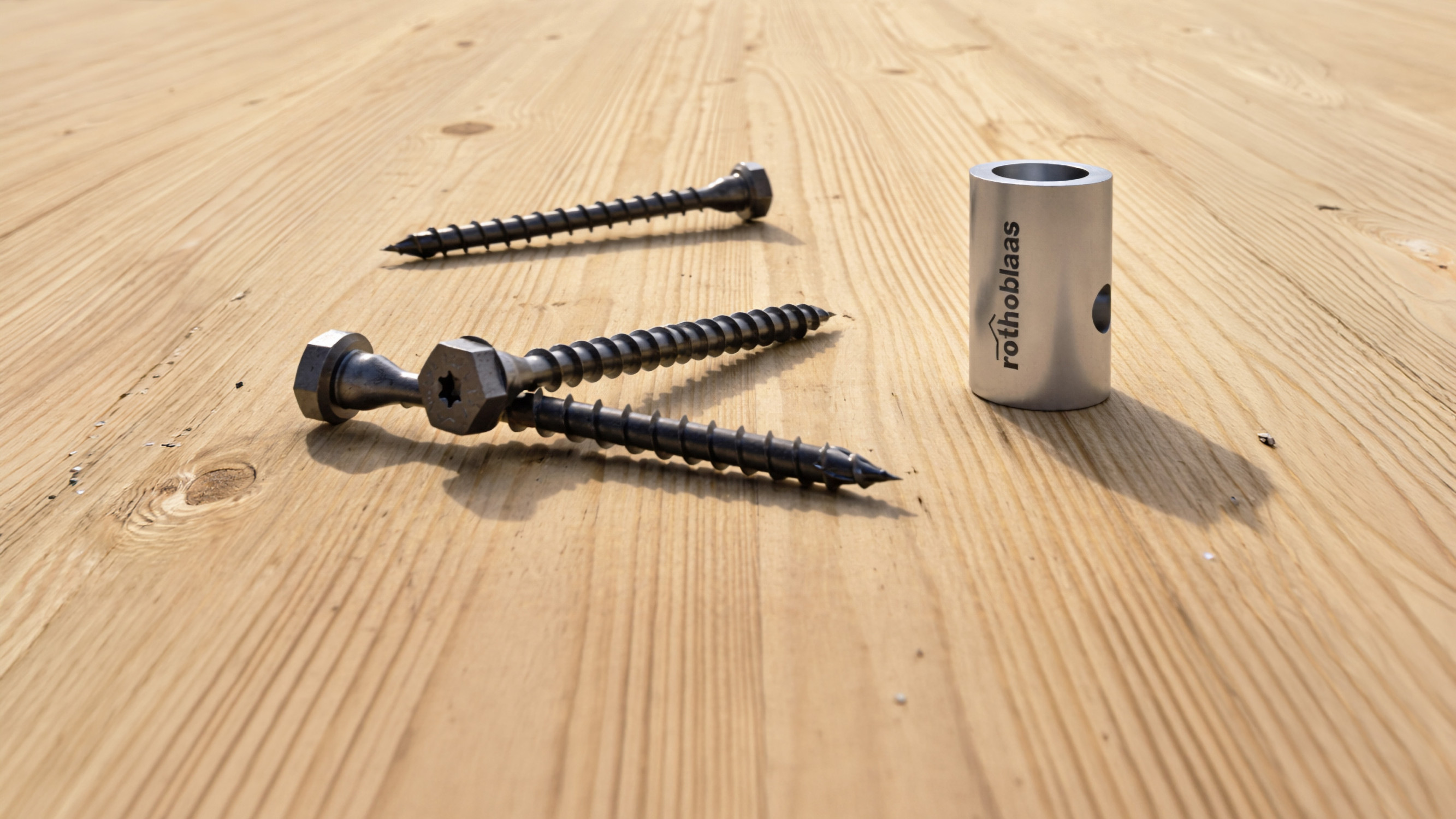

Premature failure in timber screws – LIVRE BLANC
APPRONDISSEMENTS - dans notre blog technique
VGS PLATE et produits associés

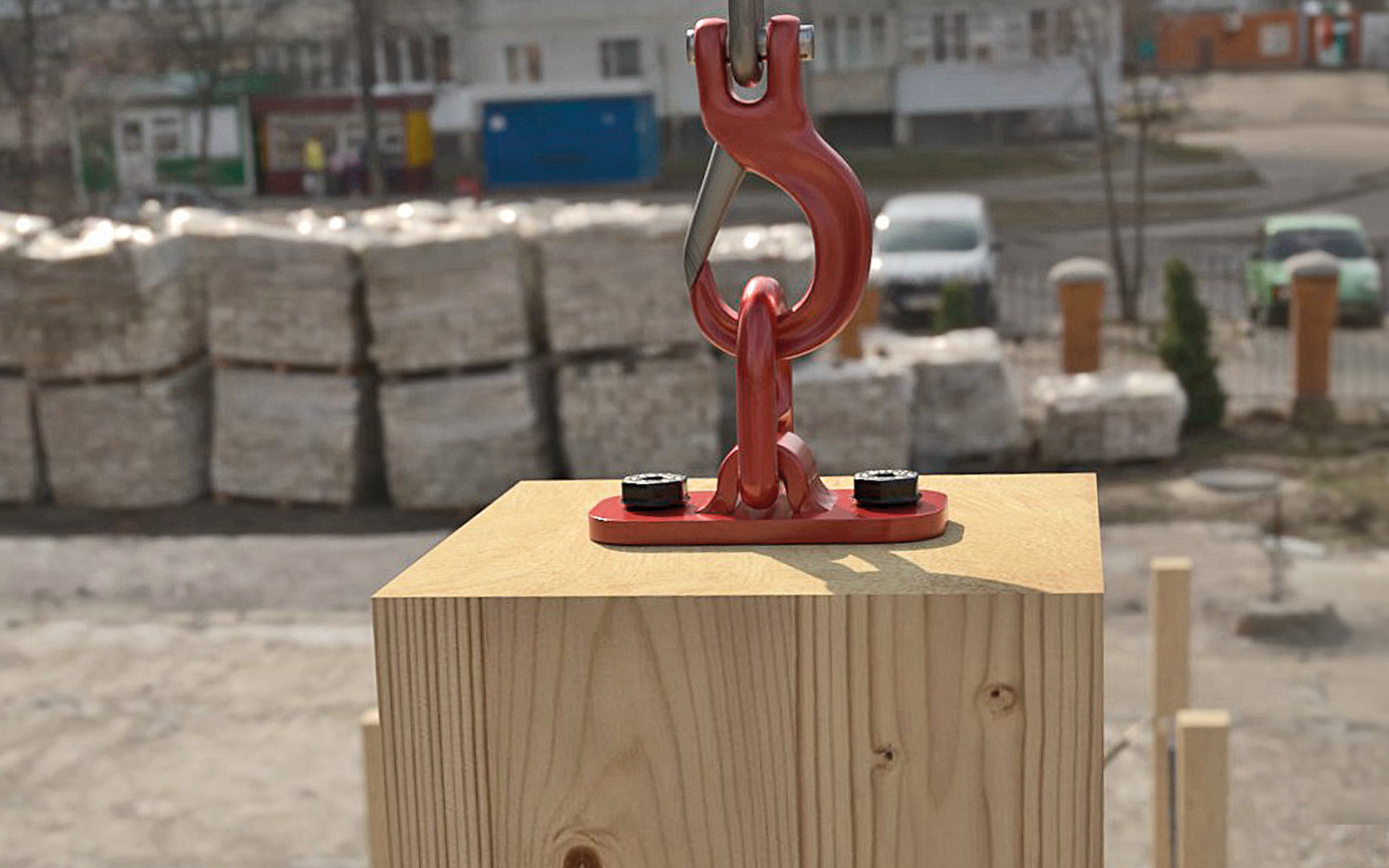

La géométrie de la tête est conçue pour fonctionner avec tous les systèmes de levage Rothoblaas.
Une seule vis, moins de marge d’erreur, des opérations de chantier plus simples.
FAQ
Comment puis-je vérifier si une vis VGS PLATE peut être réutilisée après le levage ?

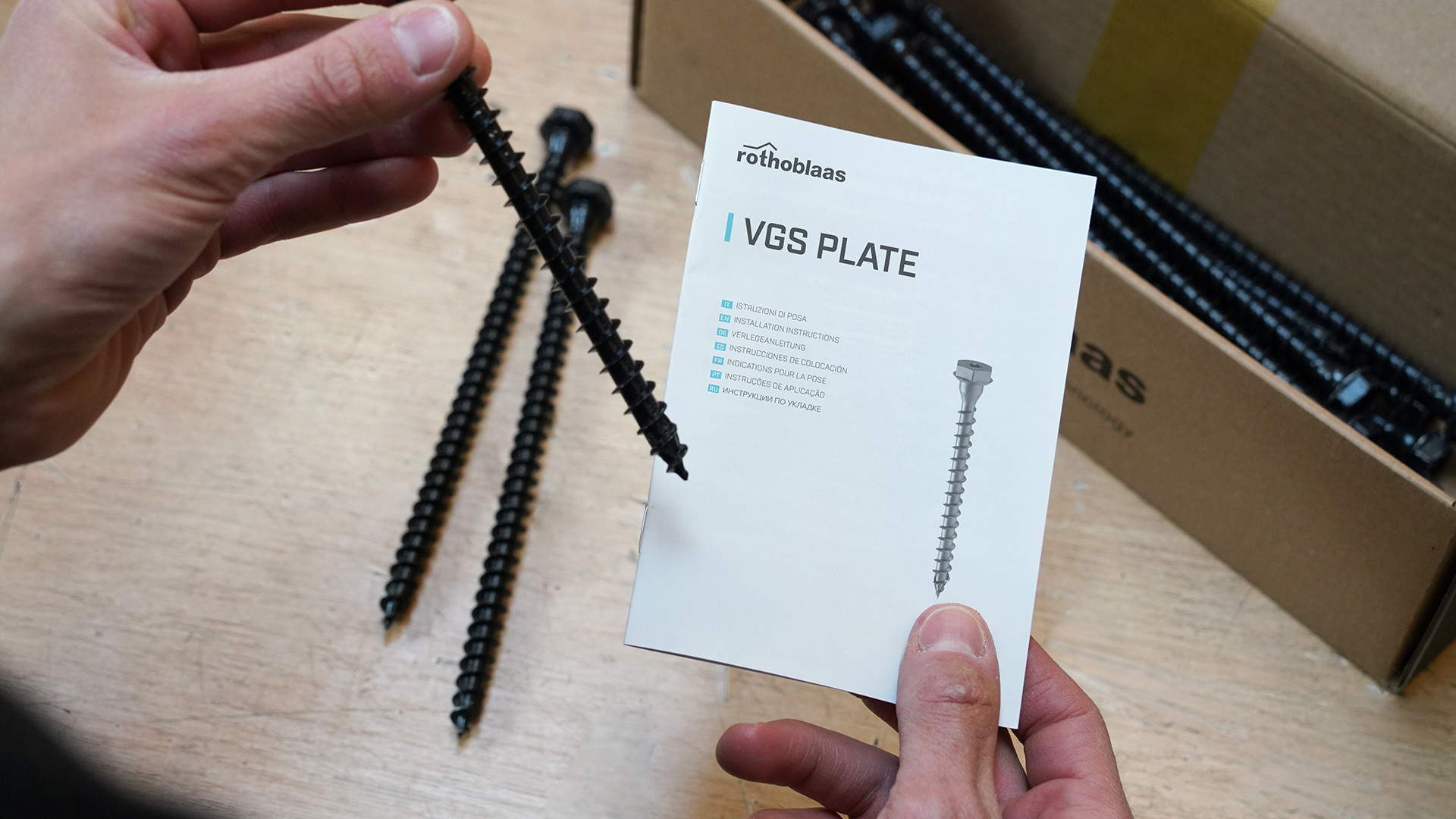

Après avoir retiré la vis du composant, il faut effectuer l’inspection selon les indications du manuel et à l’aide du gabarit JIG REUSE. Si la vis présente une déformation plastique, une usure excessive du revêtement ou un filet endommagé, elle doit être éliminée. Si elle passe tous les contrôles de rectitude, d’usure et d’intégrité, elle peut être réutilisée.
Un contrôle visuel est-il suffisant pour déterminer si une vis VGS PLATE peut être réutilisée ?
Non. L’inspection visuelle ne met en évidence que les défauts les plus évidents. Pour décider de réutiliser la vis, des critères objectifs et un outil de vérification dédié sont nécessaires : le gabarit JIG REUSE.
Combien de fois une VGS PLATE peut-elle être réutilisée ?
Il n’existe pas de nombre fixe : chaque vis doit être contrôlée après chaque cycle et avant toute réutilisation. Si elle passe les contrôles de rectitude, d’usure et d’intégrité, elle peut être réutilisée.
Quels facteurs peuvent rendre une vis de levage non réutilisable ?
Déformations de la tige, endommagement du filet, corrosion, traces d’impact ou toute usure anormale, installations incorrectes et charges excessives. Si l’on ne sait pas comment elle a été installée ou démontée, elle doit être considérée comme non réutilisable.
Pourquoi le couple de serrage est-il si important dans les décisions de réutilisation?
Un serrage excessif peut causer des dommages invisibles, mais suffisants pour compromettre la sécurité lors du levage. Un serrage contrôlé est tout aussi essentiel que la vérification après utilisation.
Comment gérer la traçabilité pour une réutilisation contrôlée sur le chantier?
Séparer les vis neuves de celles déjà utilisées et les contrôler à chaque cycle, avant leur réutilisation. Sans traçabilité, la réutilisation devient une simple hypothèse et non pas un processus vérifié.
La réutilisation permet-elle de faire vraiment des économies?
Oui, mais seulement si elle est gérée selon un processus efficace. Si les contrôles et la traçabilité ne sont pas bien organisés, l’avantage économique peut être annulé avec un risque majeur pour la sécurité.
La réutilisation fonctionne lorsqu’elle est planifiée : kits dédiés, comptage simple et règles d’élimination claires.
La réutilisation est-elle également un avantage environnemental ?
Oui. Une vis contrôlée et réutilisée génère moins de déchets et réduit la consommation de matériaux par rapport aux solutions à usage unique.
Une analyse réalisée par l’École polytechnique de Milan montre que l’impact environnemental par utilisation diminue lorsque la vis est réutilisée plusieurs fois, en particulier lors des premiers cycles. La vérification du processus permet en outre de le démontrer dans les calculs LCA et les déclarations environnementales.
Qui doit effectuer l’inspection pour la réutilisation des vis VGS PLATE ?
Le contrôle à chaque cycle relève de la responsabilité de l’entreprise exécutante, par l’intermédiaire d’une personne compétente et formée.
L’éventuel inspecteur externe vérifie que le processus est correctement appliqué, sans contrôler chaque vis individuellement.
Le fabricant fournit les critères techniques et la documentation, mais n’effectue pas l’inspection quotidienne.
Puis-je laisser la vis en place après le levage ?
Non. Une fois que la VGS PLATE a été utilisée pour le levage, elle NE PEUT PLUS être utilisée pour les assemblages structurels permanents bois-métal ; elle ne peut donc pas être laissée en place.
La VGS PLATE est-elle adaptée au levage de panneaux en CLT ?
Oui. Elle est conçue pour le déplacement d’éléments en bois massif, CLT et LVL, selon des critères de réutilisation vérifiables.
Sur quels matériaux la VGS PLATE peut-elle être installée ?
La vis est adaptée aux éléments en bois massif, CLT, LVL et aux bois durs pré-percés, conformément aux dispositions de la certification ATE‑11/0030
La vis VGS PLATE peut-elle être installée à l’aide de visseuses à impulsions ?
Non. L’utilisation de visseuses à percussion n’est pas autorisée. Il est obligatoire d’utiliser des visseuses avec contrôle de couple ou un TORQUE LIMITER afin d’éviter tout couple excessif qui compromettrait la réutilisation.
Quel est le couple de serrage recommandé pour VGS PLATE ?
Pour les vis de Ø11 mm, le couple maximal recommandé est de 30 Nm. Le serrage doit être contrôlé à l’aide d’un outil adapté afin de garantir une installation correcte.
