La première vis conçue pour être réutilisée dans les systèmes de transport d’éléments en bois sur les chantiers

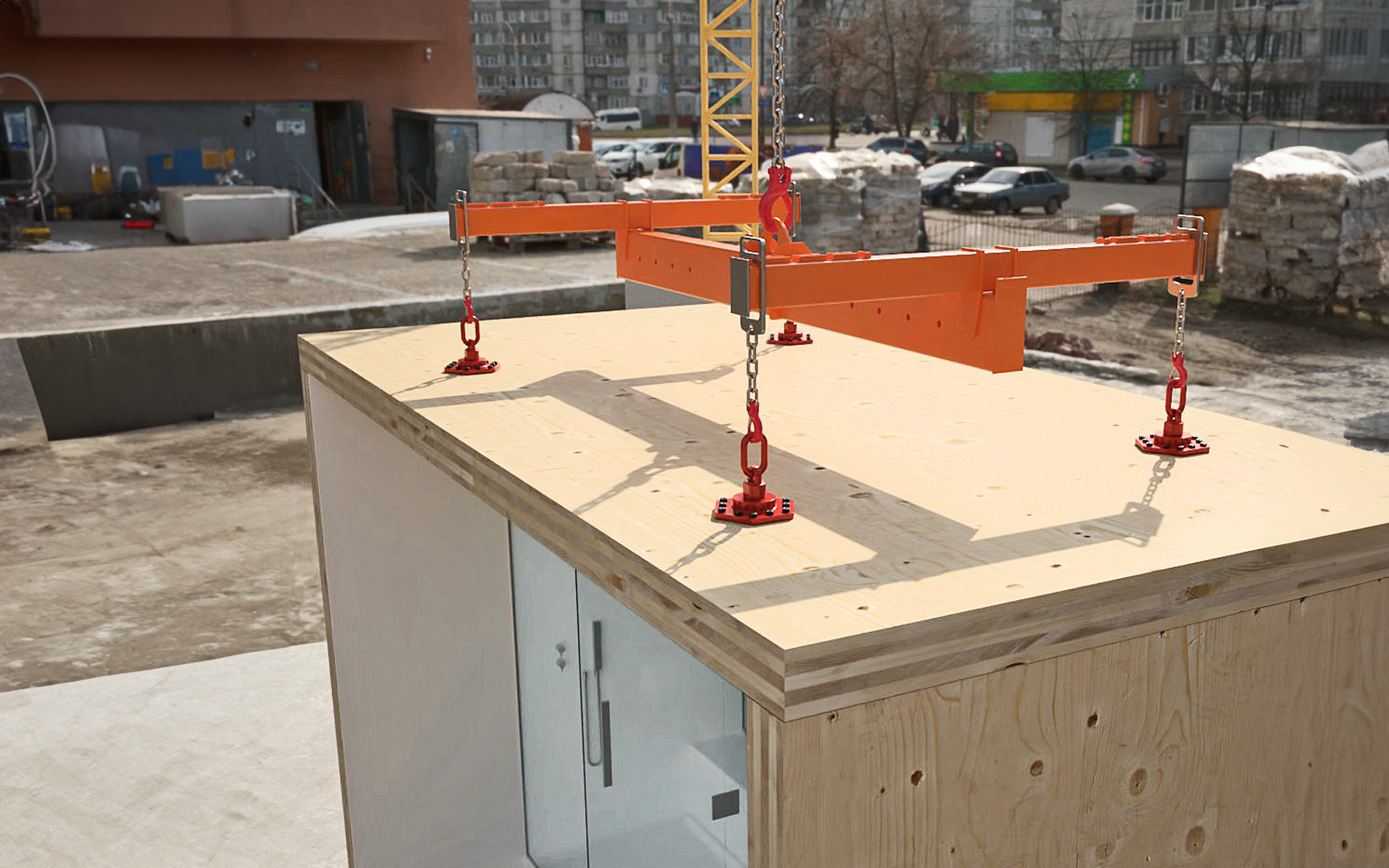

Sur les sites de construction, certaines opérations n’admettent aucune incertitude. C’est le cas en ce qui concerne le transport et le levage d’éléments en bois et de panneaux en CLT.
Chaque manipulation transfère des forces que l’on ne peut pas toujours prévoir et la moindre erreur peut affecter les délais, la sécurité et la qualité de l’ouvrage. Dans ce contexte, le fait de pouvoir compter sur une vis spécialement conçue pour le transport et qui soit réutilisable et vérifiable, ouvre de nouvelles possibilités pour les personnes chargées du montage et pour celles responsables de la logistique et de la préfabrication.

Les déplacements, rotations, accélérations et décélérations génèrent des sollicitations difficiles à prévoir et encore plus difficiles à contrôler, lorsque l’on utilise des vis qui ne sont pas conçues dans ce but.
En effet, jusqu’à maintenant, la procédure standard prévoyait l’utilisation de vis à usage unique, qui devaient être mises au rebut après un seul levage, afin d’éviter les risques liés à des endommagements non visibles.

Dans la pratique, cette procédure est parfois évitée, mais les vis perdent rapidement leur résistance et leur angle de filetage, entrainant ainsi des risques importants lorsqu’elles sont réutilisées ou forcées.

VGS PLATE est née pour résoudre ce problème : ce n’est pas une vis structurelle adaptée au transport, mais une vis conçue spécialement pour le transport qui, en plus, peut être utilisée comme connexion structurelle métal-bois permanente.

C’est la première vis spécifiquement développée pour le transport d’éléments en bois, qui est à la fois réutilisable de façon vérifiable et utilisable dans les assemblages structurels. Cette vis s’intègre avec tous les principaux systèmes de levage sur vis, avec la garantie de pouvoir supporter des cycles d’insertion et d’enlèvement multiples.

Pourquoi une vis spécialement conçue pour le transport est-elle nécessaire ?

Une vis traditionnelle, même robuste, n’est pas prévue pour être utilisée plusieurs fois pour le levage. En effet, pendant le transport, elle subit des sollicitations dynamiques et multidirectionnelles qui peuvent altérer ses caractéristiques mécaniques, telles que :

• la rectitude de la tige,

• l’intégrité du filet,

• la résistance de la tête,

• la capacité de maintenir le serrage quand elle est soumise à une charge dynamique.

Ces déformations ne sont pas toujours visibles et rendent une deuxième utilisation risquée. C’est pourquoi dans le secteur du bâtiment, ces vis sont considérées comme « jetables » lorsqu’elles sont utilisées pour le levage.

VGS PLATE change ce paradigme : conçue et testée pour être utilisée plusieurs fois, elle maintient des performances mesurables et un niveau de sécurité constant. L’objectif est d’offrir aux professionnels une vis pour bois spécialement conçue pour le transport, au lieu d’adapter une vis structurelle.

Les différences : géométrie, contrôle, réutilisation

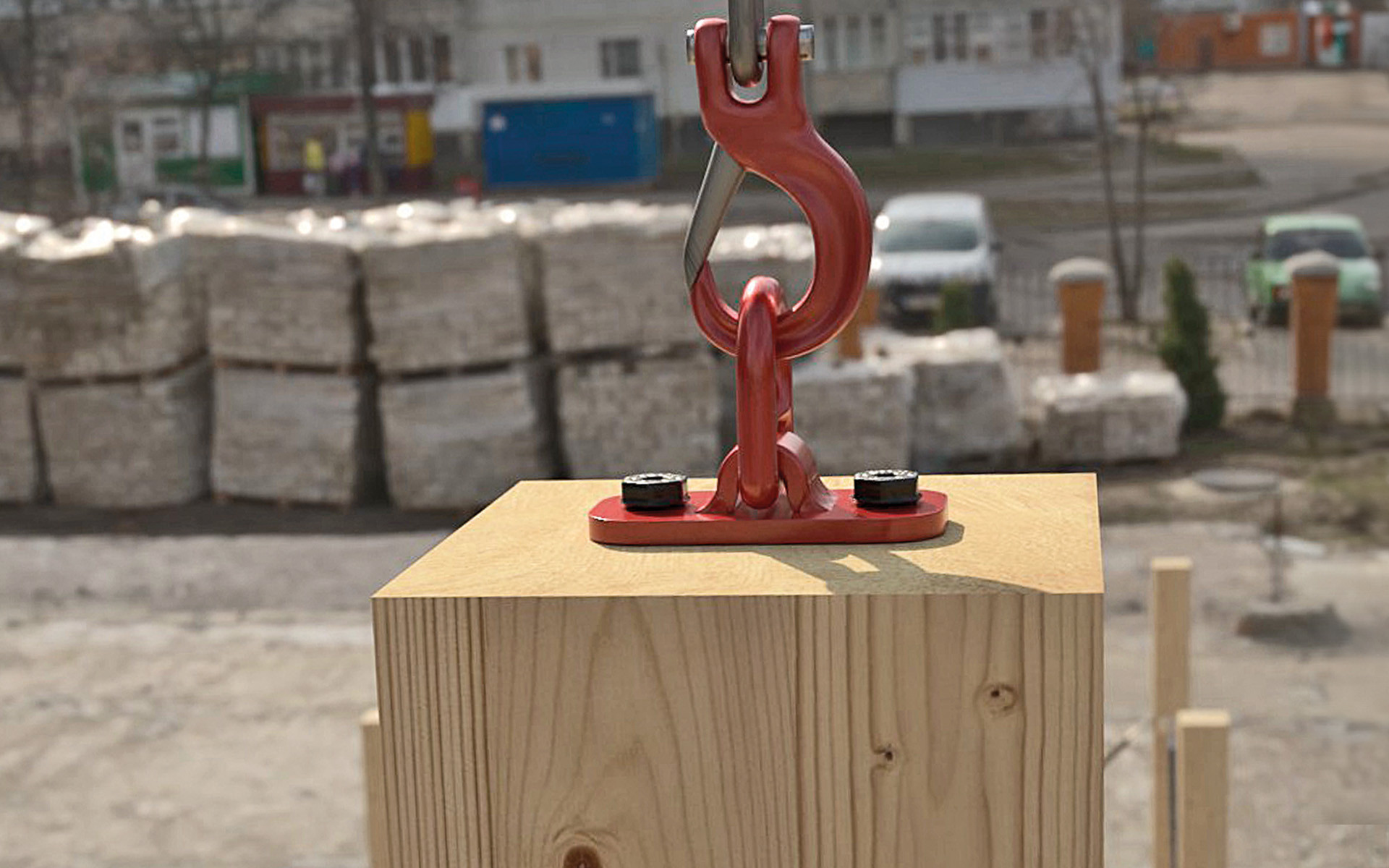

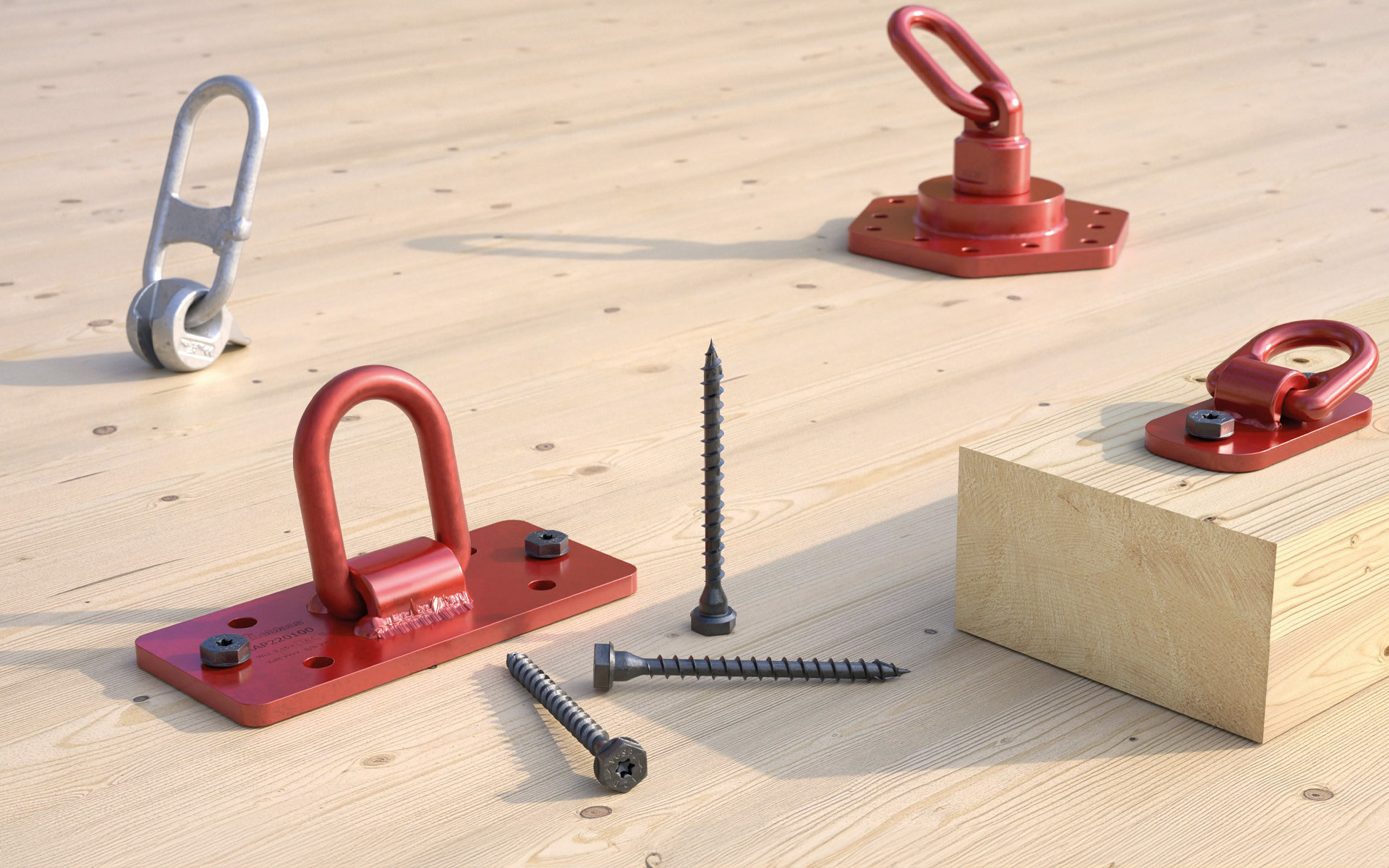

La forme tronconique hexagonale de la tête a été conçue pour assurer un assemblage stable et contrôlé avec les principaux systèmes Rothoblaas pour le transport d’éléments en bois :

• WASP

• RAPTOR

• RAPTOR MINI

• RAPTOR MAXI

Cette compatibilité permet de n’utiliser qu’une vis sur tous les systèmes de levage, ce qui simplifie le travail sur le site de construction et réduit les marges d’erreur.

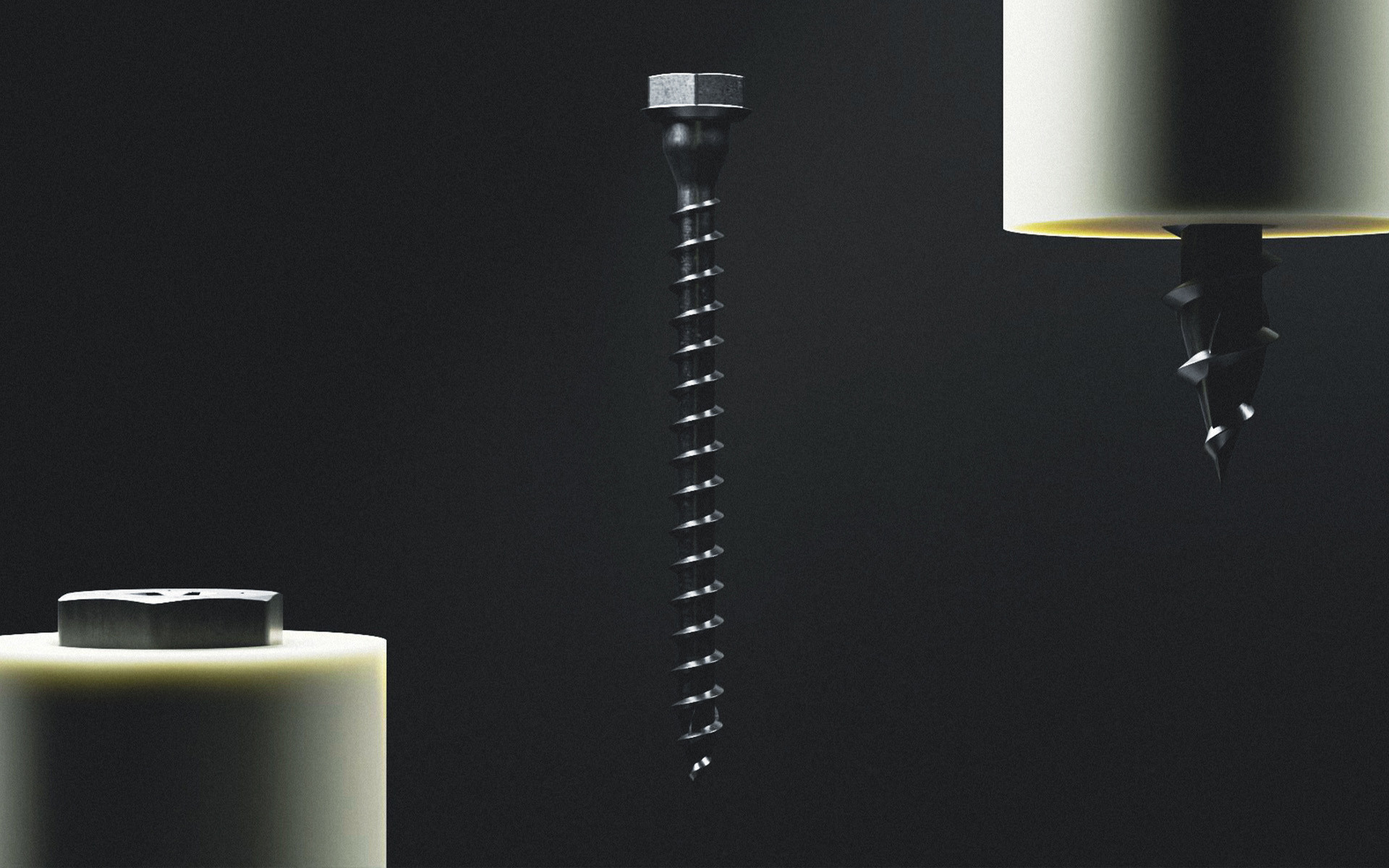

La tête mixte : TORX + hexagonale

La tête intègre deux moyens de vissage distincts :

• une empreinte TORX pour un vissage précis et contrôlé ;

• une tête de forme hexagonale permettant de visser avec une clé à douille, y compris dans des conditions complexes, sans risque d’endommager la vis.

Cette combinaison ralentit l’usure et permet d’exercer des cycles de vissage et de dévissage répétés, sans perdre en qualité de serrage.

Capacité de réutilisation vérifiable : sécurité et processus

Marquage chromatique

La vis est immédiatement identifiable, grâce à la couleur noire Rothoblaas, qui assure trois fonctions opérationnelles :

1. la distinguer des vis standard non adaptées au levage ;

2. faciliter le contrôle visuel de l’état d’usure de la vis ;

3. conserver une neutralité esthétique lorsqu’elle reste dans la structure, dans le cas d’applications permanentes.

Vérification avec JIG REUSE

Afin de garantir qu’elle soit réutilisable, la vis doit être vérifiée après chaque cycle. Le gabarit JIG REUSE permet de contrôler la rectitude, un paramètre décisif pour confirmer que la vis n’a pas subi de déformations pendant le transport.

Si la tige est parfaitement rectiligne, la vis peut être de nouveau utilisée en toute sécurité. Si elle est déformée, elle doit être remplacée.

Tests réalisés

Le caractère réutilisable de la vis est confirmé par une campagne d’essais développée avec des organismes extérieurs et conçue pour démontrer la capacité de la vis à conserver sa fonction, en simulant des sollicitations exceptionnelles, ainsi que de potentielles conditions de risque liées à sa réutilisation. Étant donné qu’il n’existe pas de lignes directrices pour certifier la réutilisation de la vis dans des applications comme le transport et le levage, la garantie vient de tests de laboratoire et de vérifications des performances.

Une vis qui ne s’arrête pas au transport : VGS PLATE dans les utilisations structurelles

VGS PLATE élargit son champ d’application pour aller au-delà du levage. En effet, elle est certifiée pour des assemblages structurels métal-bois permanents, et la forme de sa tête permet d’assurer une connexion efficace avec les plaques métalliques.

Lorsque cela s’avère nécessaire, le monteur peut ainsi laisser la vis dans l’ouvrage, sans impacter sur l’esthétique ou sur la stabilité, avec des valeurs certifiées selon ATE.

Fabriquée en acier au carbone électrozingué noir, VGS PLATE peut être installée dans des conditions de corrosivité atmosphérique C1–C2, de corrosivité du bois T1–T2 et de classe de service SC1–SC2.

Une seule vis pour le transport, le levage et les assemblages permanents

La force de VGS PLATE réside dans sa capacité à couvrir toutes les phases opérationnelles : déplacement, transport, positionnement et, si nécessaire, assemblages structurels permanents. Cela permet de réduire la complexité opérationnelle, de simplifier la gestion de l’entrepôt et de créer un processus plus linéaire entre production, logistique et site de construction.

Dans un secteur orienté vers la préfabrication et le montage rapide, le fait de disposer d’une vis réutilisable et vérifiable signifie un travail plus constant et une réduction des gaspillages.

La présentation officielle de VGS PLATE est prévue en avant-première à Dach+Holz 2026. D’ici là, découvrez tout sur elle en lisant ici : https://www.rothoblaas.fr/produits/fixation/vis/vgs-plate
