RAPTOR : PLATINE D’ANCRAGE POUR PANNEAUX CLT ET STRUCTURES BOIS SUR LE CHANTIER RAPTOR

Levage de panneaux CLT en toute sécurité : la platine d’ancrage RAPTOR certifiée Directive Machines

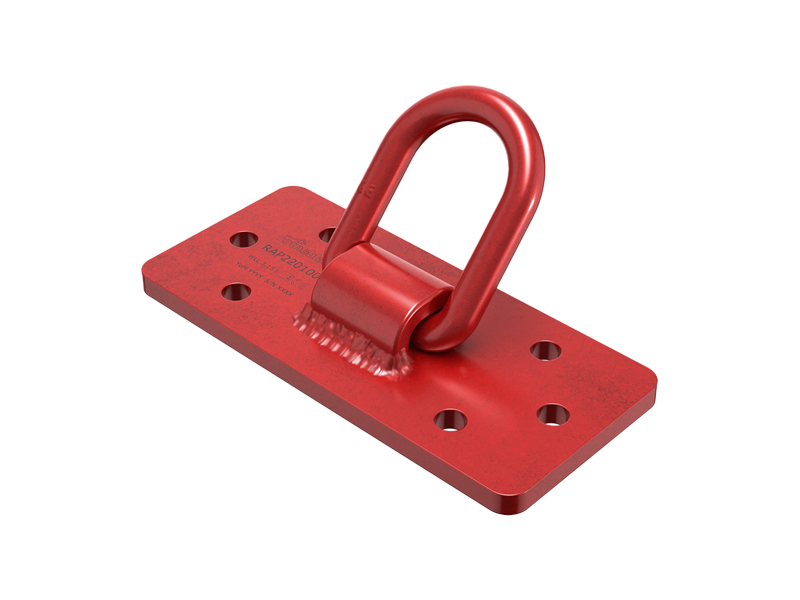

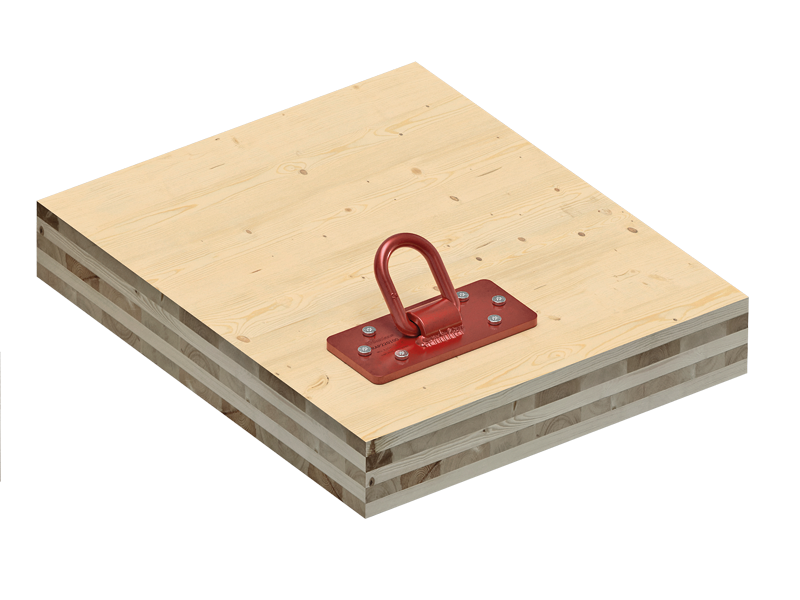

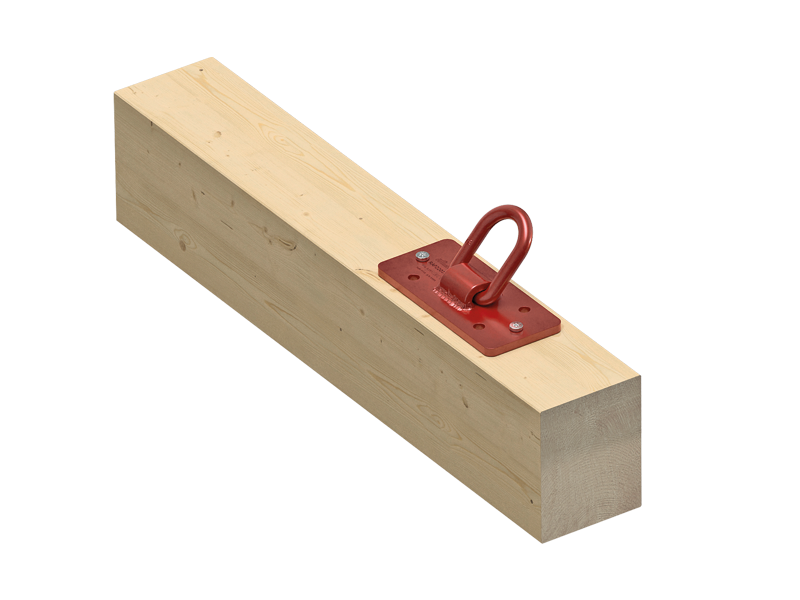

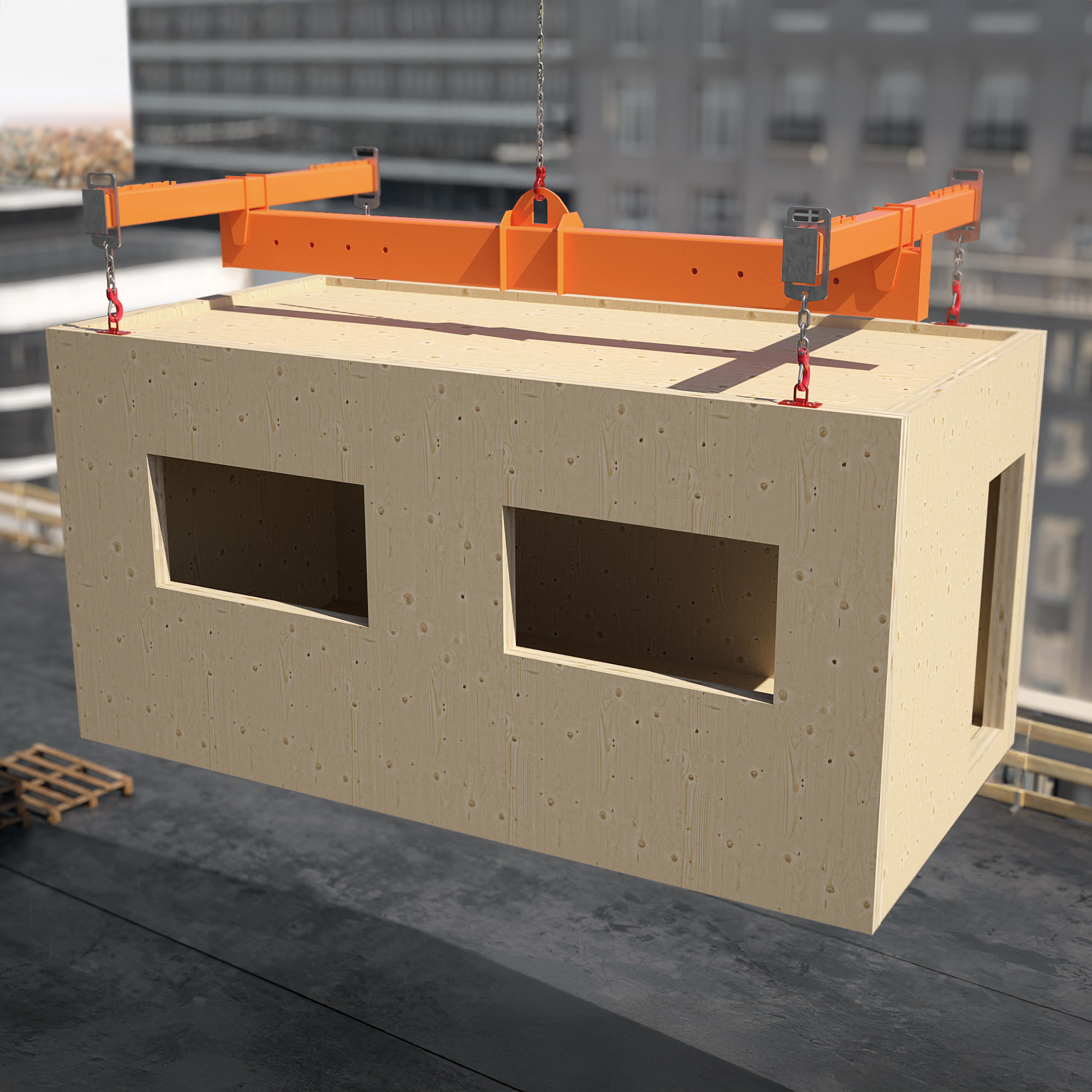

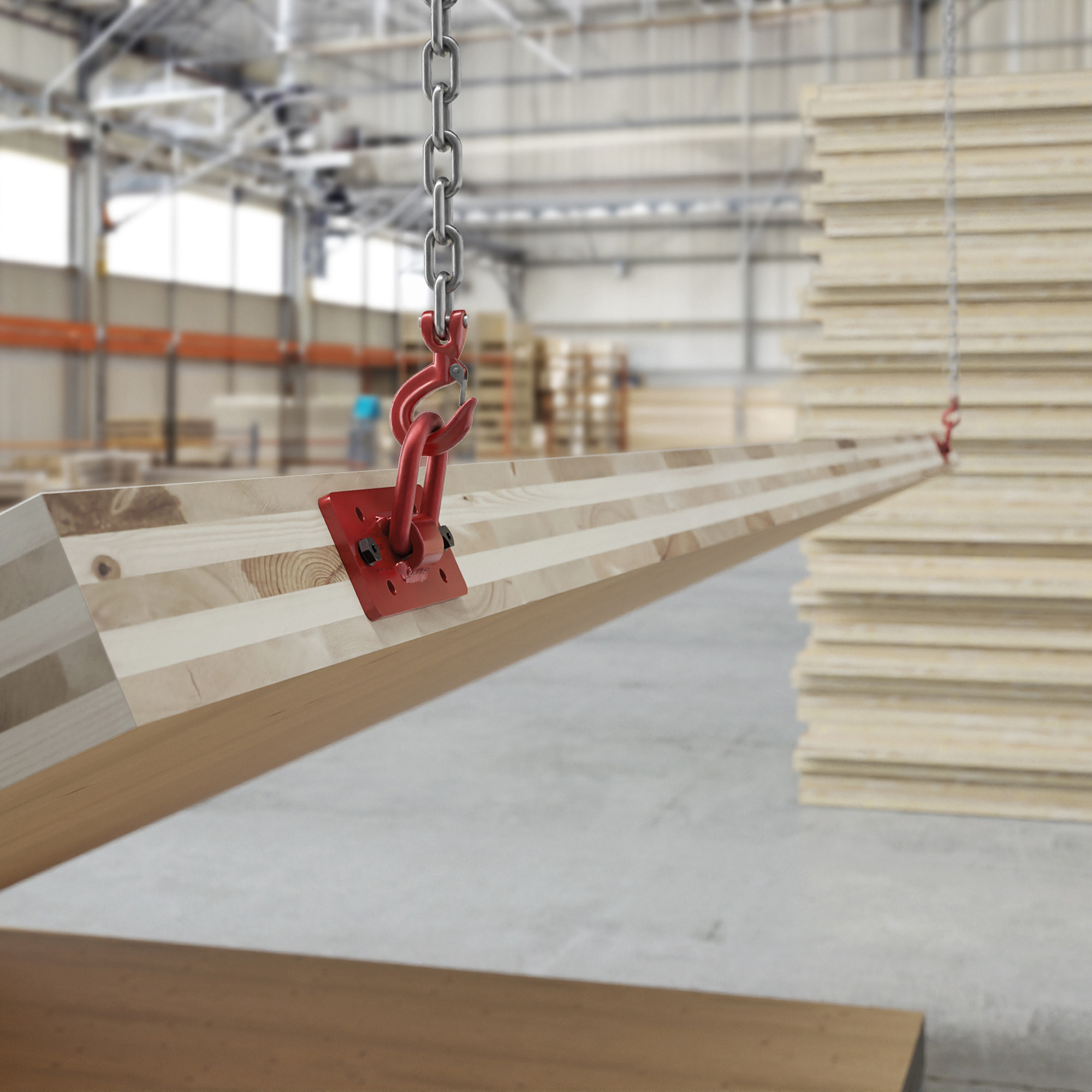

La platine d’ancrage RAPTOR est le dispositif Rothoblaas conçu pour le levage des panneaux CLT et de la charpente bois sur chantier : levage et transport en toute sécurité de panneaux CLT horizontaux et verticaux, de poutres en bois massif ou en lamellé collé, de murs préfabriqués à ossature bois et d'éléments structurels nervurés ou modulaires.
Certifiée selon la Directive Machines 2006/42/CE, RAPTOR garantit une capacité de charge maximale de 3 150 kg pour chaque point d’ancrage. Les valeurs de capacité de charge sont calculées selon la norme EN 1995-1-1/NA conformément à l’ATE-11/0030, avec un facteur de sécurité 4,0. Le revêtement rouge améliore la visibilité et la protection sur le chantier.

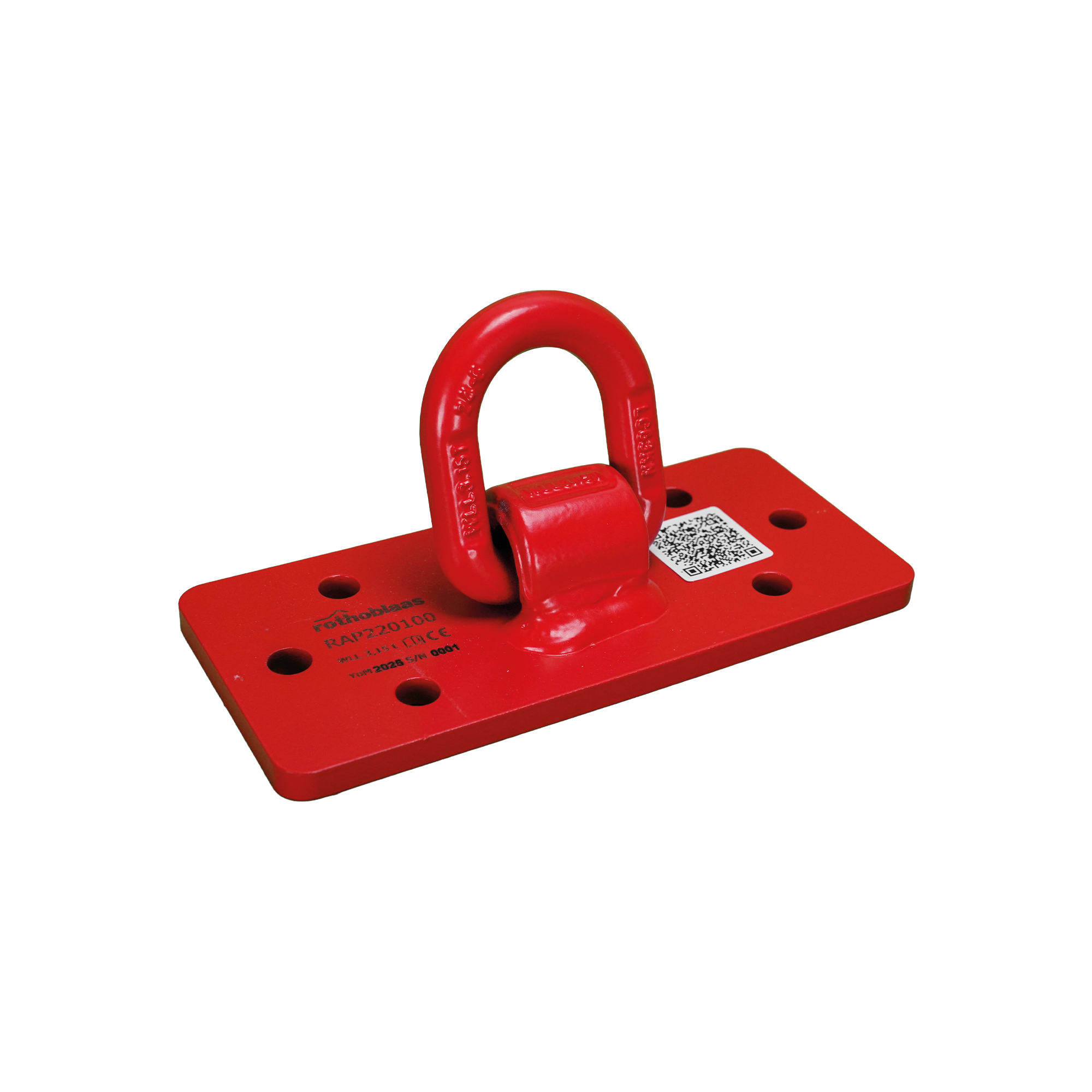

La platine s'adapte à des configurations de charge très variées : elle fonctionne efficacement aussi bien en traction pure (β = 0°) qu'en cisaillement, quelle que soit l'inclinaison de la chaîne jusqu'à 60°. Les 6 trous permettent trois options de montage : à 2, 4 ou 6 vis, afin de s’adapter au poids et au type d’élément à lever.

Contacter l'agent

Description
Documentation
Codes et dimensions
Produits connexes

Description

RAPTOR : trois configurations de vis, vis réutilisables et capacité de levage jusqu’à 3 150 kg pour le grutage en construction bois

RAPTOR s’installe avec 2, 4 ou 6 vis de même type et de même longueur, disposées symétriquement sur l’élément. La configuration à 6 vis garantit une résistance et une capacité de charge maximales (jusqu’à 3 150 kg avec le modèle VGSPL11240 à β = 0°) ; la configuration à 2 ou 4 vis est recommandée pour les panneaux CLT et les structures en bois plus légères. Pour le levage horizontal, la longueur effective des vis doit respecter le rapport lef ≥ 0,7·d afin d’éviter toute rupture par fendage.
La compatibilité avec les vis charpente VGSPL (réutilisables) constitue un avantage économique concret : contrairement aux modèles VGS et HBS PLATE (à usage unique pour le levage), les VGSPL peuvent être récupérées après la manutention et réutilisées lors d’opérations ultérieures, permettant de réduire le gaspillage et les coûts du projet. RAPTOR peut également servir de point d’ancrage temporaire.
RAPTOR fait partie de la gamme complète Rothoblaas destinée au transport et au levage en construction bois : RAPTOR MINI, RAPTOR, RAPTOR MAXI et WASP.

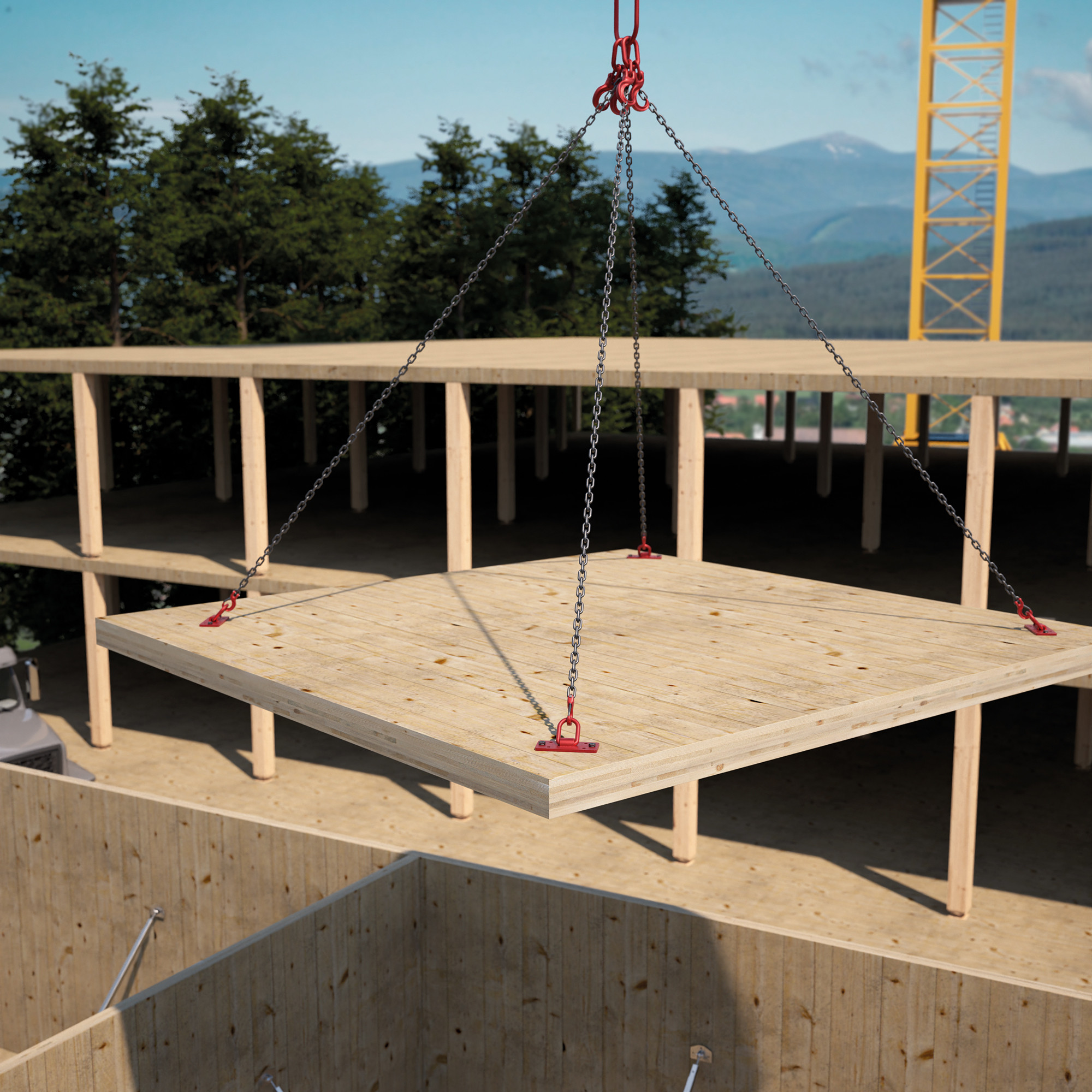

Comment procéder en toute sécurité au levage des panneaux CLT sur le chantier ?

RAPTOR se fixe au panneau à l’aide de 2, 4 ou 6 vis de même type et de même longueur, disposées symétriquement, en respectant les distances minimales par rapport aux bords (a3,C ≥ 60 mm, a4,C ≥ 60 mm). La longueur des vis doit être au moins égale à 0,7 fois la profondeur de l’élément (lef ≥ 0,7·d).
Fixer le crochet de la grue de chantier et soulever avec précaution en respectant les angles d’élingage admissibles (β ≤ 60°) et la charge maximale indiquée dans le tableau. Pour le basculement de murs CLT verticaux à partir d’une position horizontale, garantir un appui fixe du côté inférieur. La capacité de charge absolue est 3 150 kg : R’WLL ne doit jamais dépasser cette valeur.
