RAPTOR MINI : PLATINE DE LEVAGE COMPACTE POUR POUTRE LAMELLE COLLE, PANNEAUX CLT ET POTEAUX LAMELLE-COLLE EN CHARPENTE BOIS RAPTOR MINI
Levage rapide et efficace en ossature bois et en préfabrication : la platine de levage RAPTOR MINI avec crochet intégré rabattable
RAPTOR MINI est la platine de levage compacte de Rothoblaas conçue pour le levage des éléments de charpente bois sur les chantiers et en atelier : poutres en bois massif ou en lamellé collé, panneaux CLT, murs préfabriqués à ossature bois, poteaux lamellé-collé et poteaux porteurs, structures légères pour toitures préfabriquées.
Grâce à sa fixation à l'aide de seulement 2 vis, RAPTOR MINI s'installe en quelques secondes — l'idéal pour des processus de travail efficaces, tant sur chantier qu'en atelier de préfabrication. Le crochet de transport intégré et rabattable garantit un levage sûr et flexible, même dans des espaces restreints où des systèmes de plus grandes dimensions ne pourraient pas être utilisés.

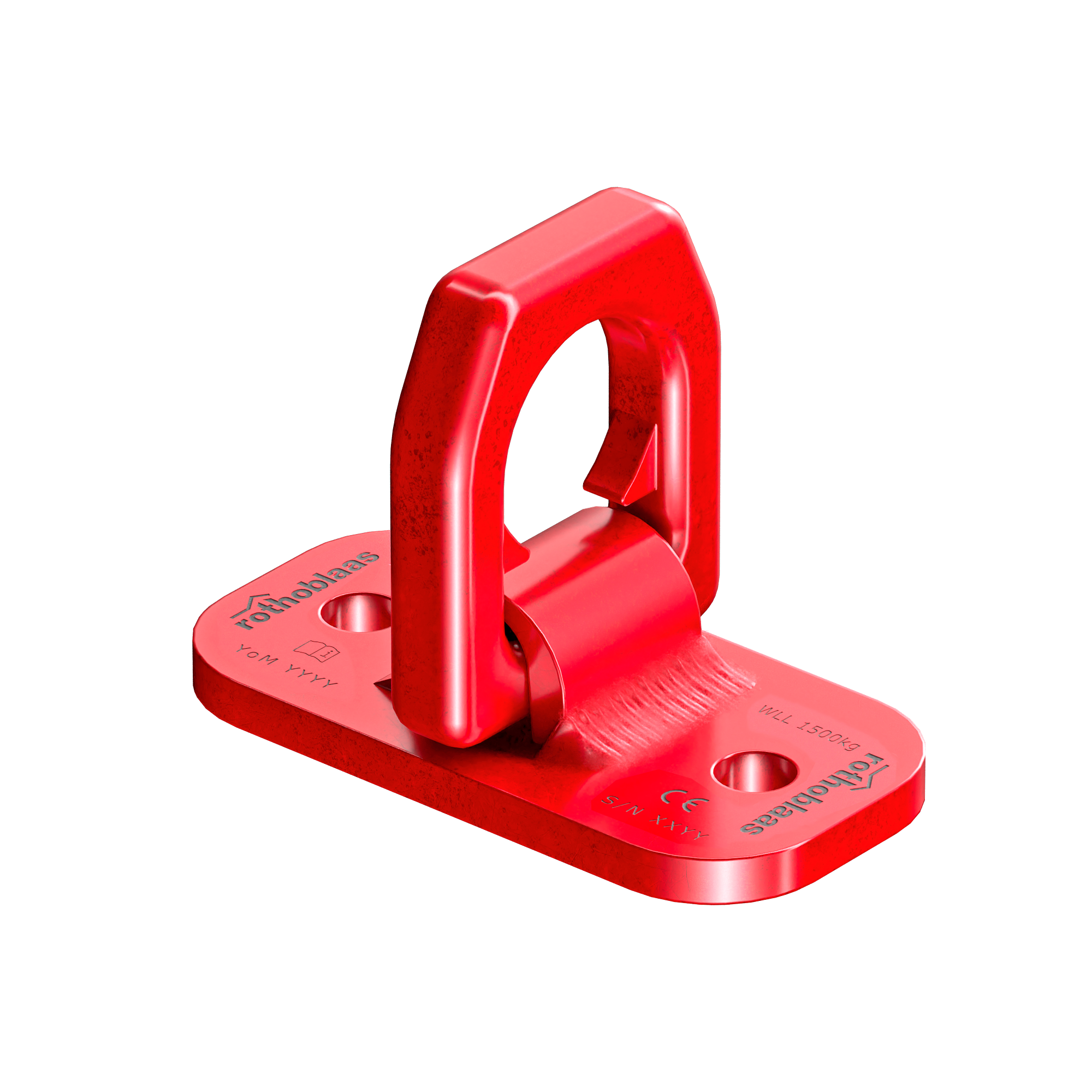

Platine de levage certifiée selon la Directive Machines 2006/42/CE avec une capacité de charge de 1 500 kg. Ses dimensions compactes (60 × 120 mm, épaisseur 8 mm) en font la solution idéale pour les éléments structurels de poids moyen et pour les applications en mur à ossature bois ou en construction hors site, où la rapidité de montage et un encombrement réduit sont prioritaires.
RAPTOR MINI : levage de poutre lamellé collé, de panneaux CLT et de poteaux lamellé-collé avec trois types de vis compatibles

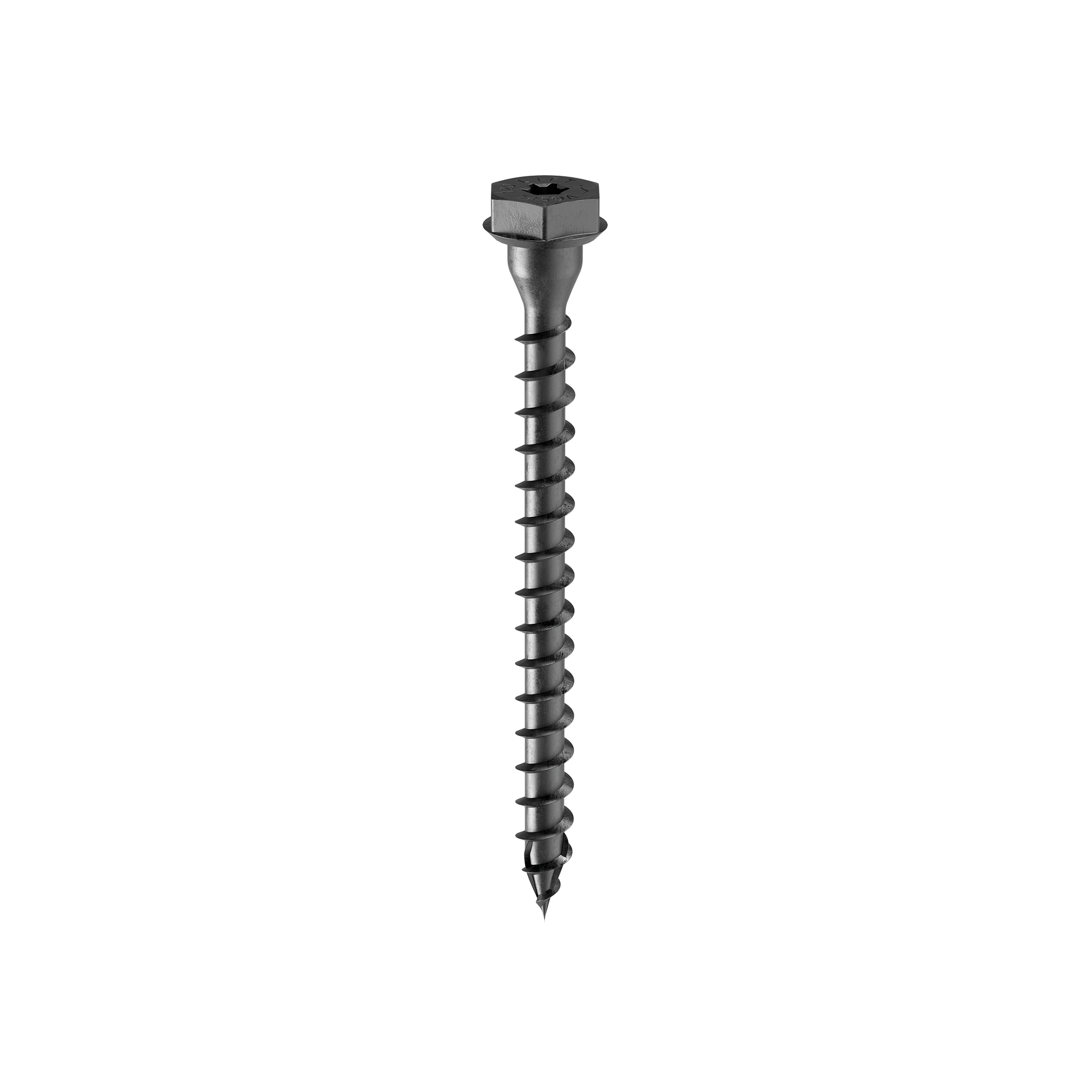

RAPTOR MINI est compatible avec trois types de connecteurs : VGS PLATE Ø11mm, HBS PLATE/HBS PLATE EVO Ø10mm et VGS Ø11mm avec rondelle HUS10. La compatibilité avec les vis charpente VGSPL réutilisables permet de récupérer les fixations après la manutention, réduisant ainsi le gaspillage et les coûts par rapport aux solutions à usage unique.
Pour le levage de poutres en lamellé collé (BLC bois) et de panneaux CLT horizontaux, la capacité de charge maximale avec VGSPL11240 est de 1 500 kg à β = 0° ; la longueur effective des vis doit respecter lef ≥ 0,7·d Pour l'application sur poteaux lamellé-collé verticaux (section minimale 100 × 160 mm), les vis VGSPL11280 permettent d'atteindre 535 kg. Angles d'élingage admissibles : 0°–60° .
Comment utiliser la platine de levage RAPTOR MINI pour le levage des murs à ossature bois et des poteaux lamellé-collé sur le chantier ?

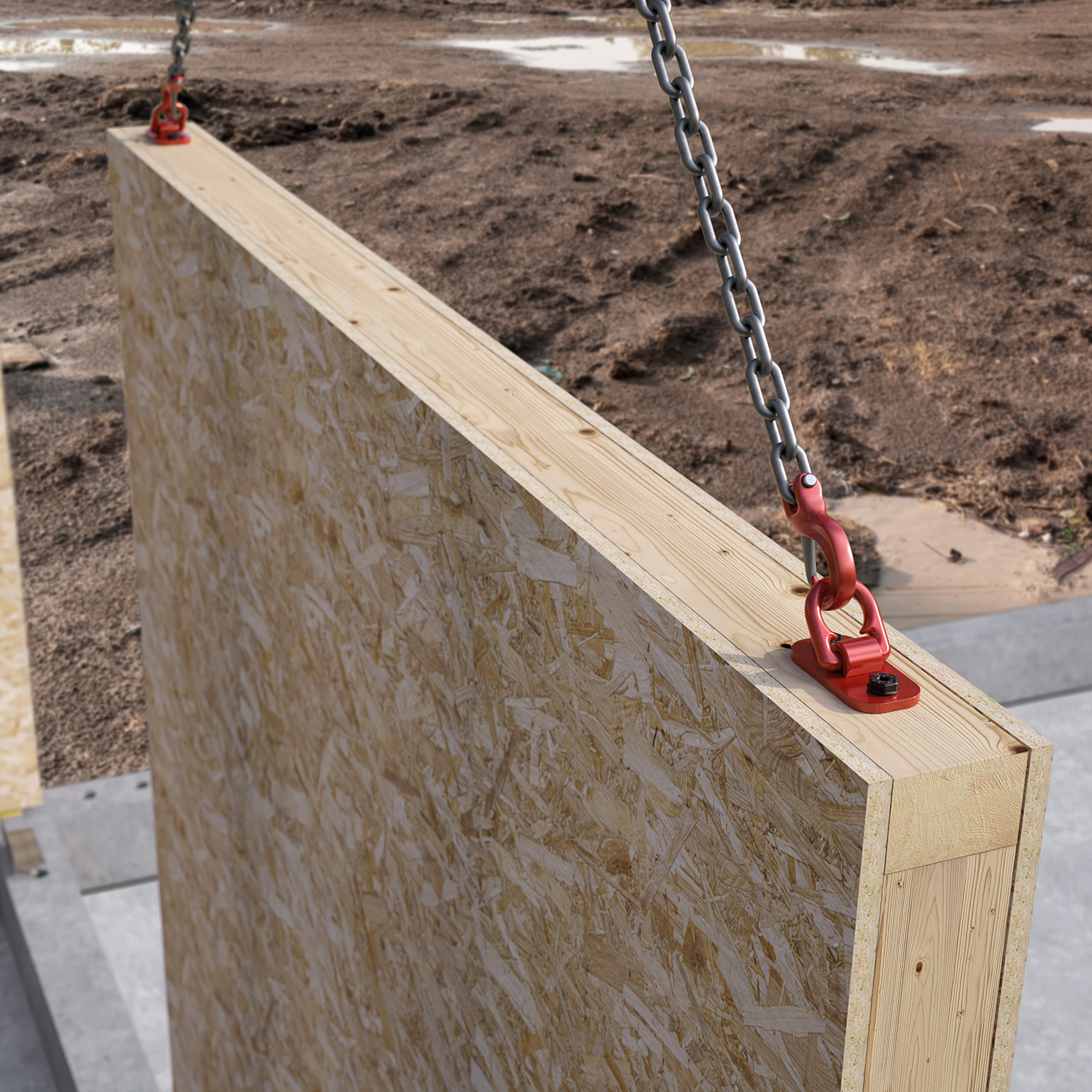

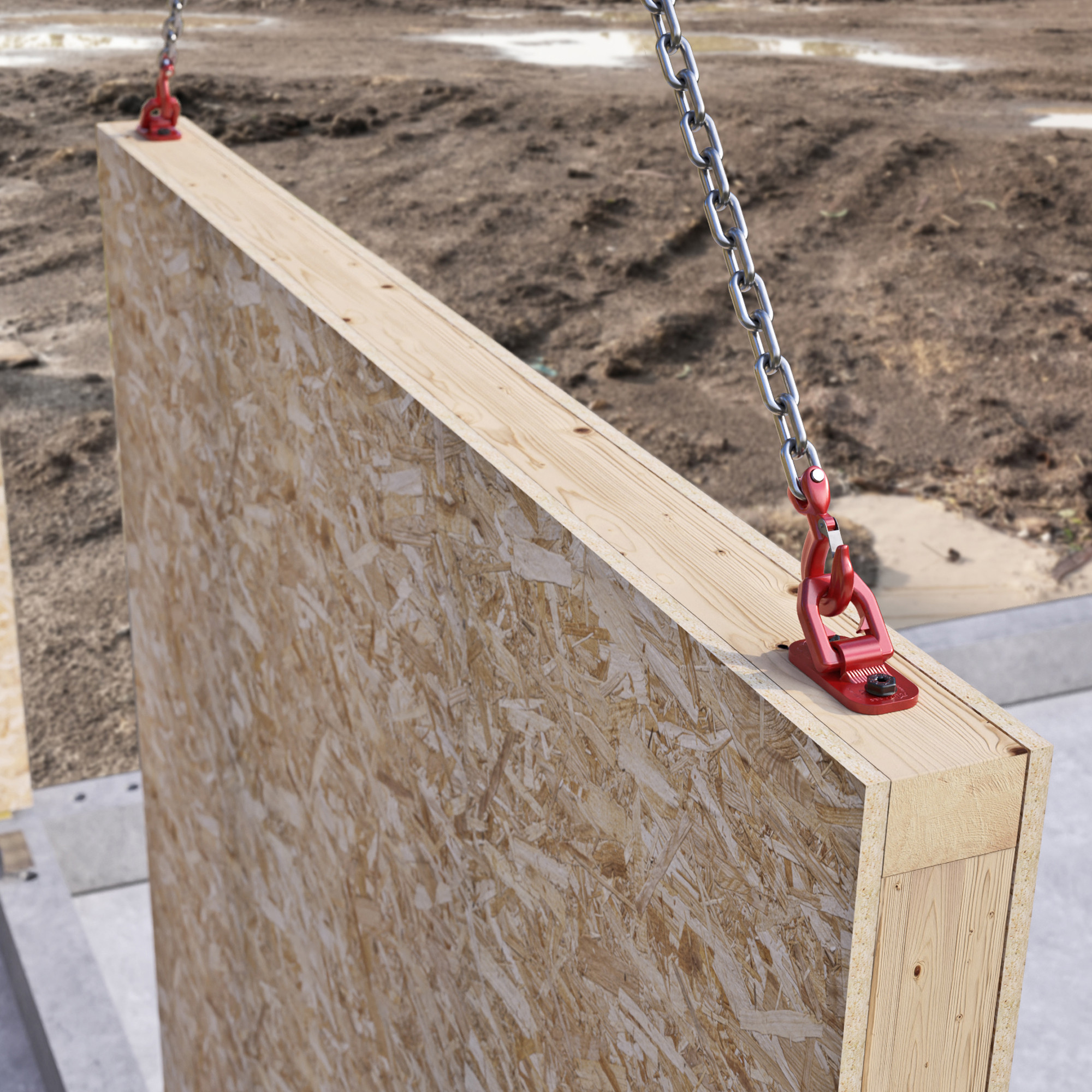

RAPTOR MINI s’installe à l’aide de 2 vis du même type et de la même longueur, en respectant les distances minimales par rapport aux bords. Pour les panneaux ossatue bois (épaisseur minimale 100mm) : a3,C ≥ 100mm. La longueur des vis doit être au moins égale à 0,7 fois la profondeur de l’élément (lef ≥ 0,7·d).

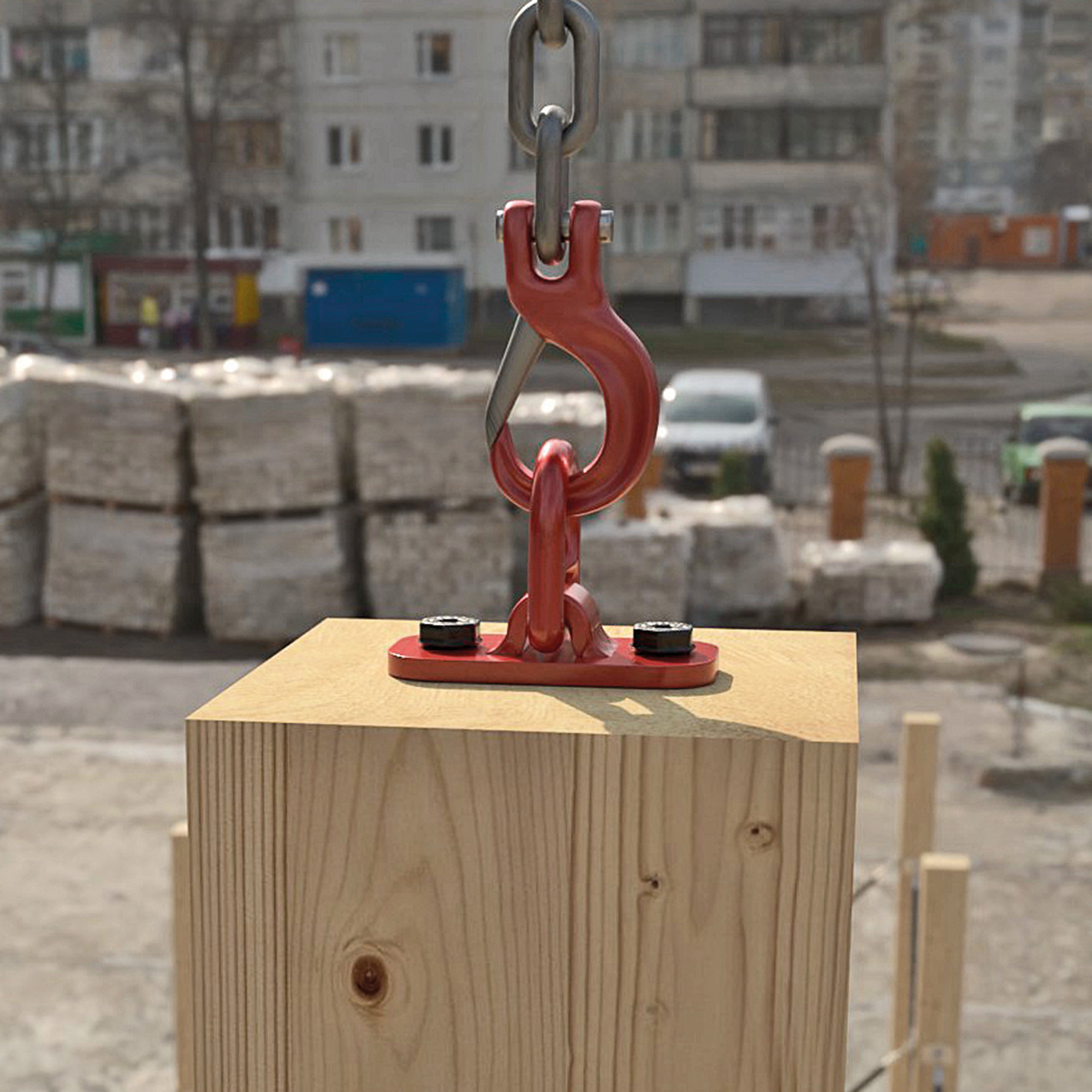

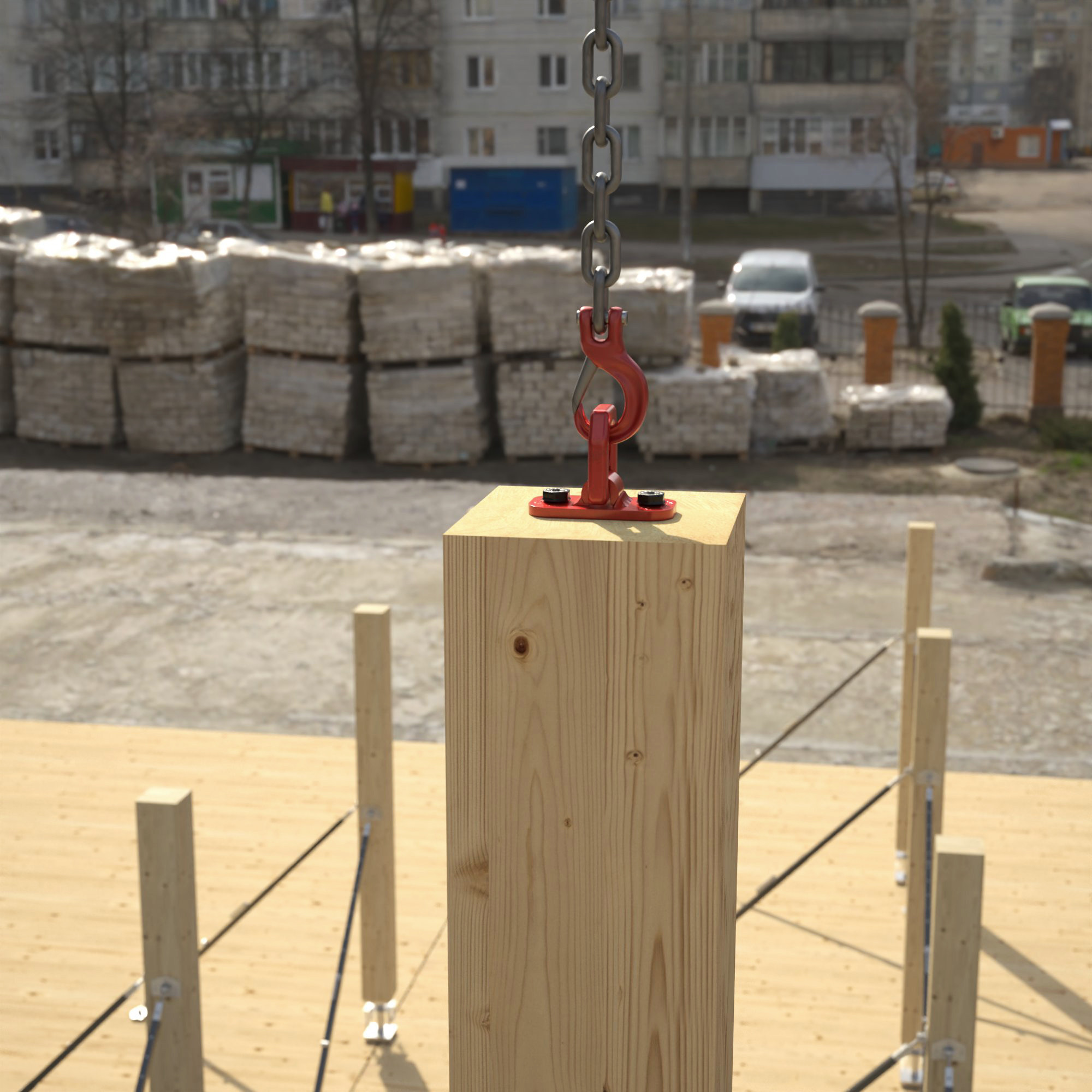

Le crochet intégré rabattable se fixe au crochet de la grue de chantier et permet un levage avec des angles allant jusqu’à 60°. Grâce à ses dimensions compactes (60 × 120 mm), RAPTOR MINI peut également être utilisé dans des espaces restreints et, lors du montage ossature bois, pour le transport de poteaux lamellé-collé verticaux (section minimale de 100 × 160 mm) — application spécifique non prévue par la platine RAPTOR standard.
