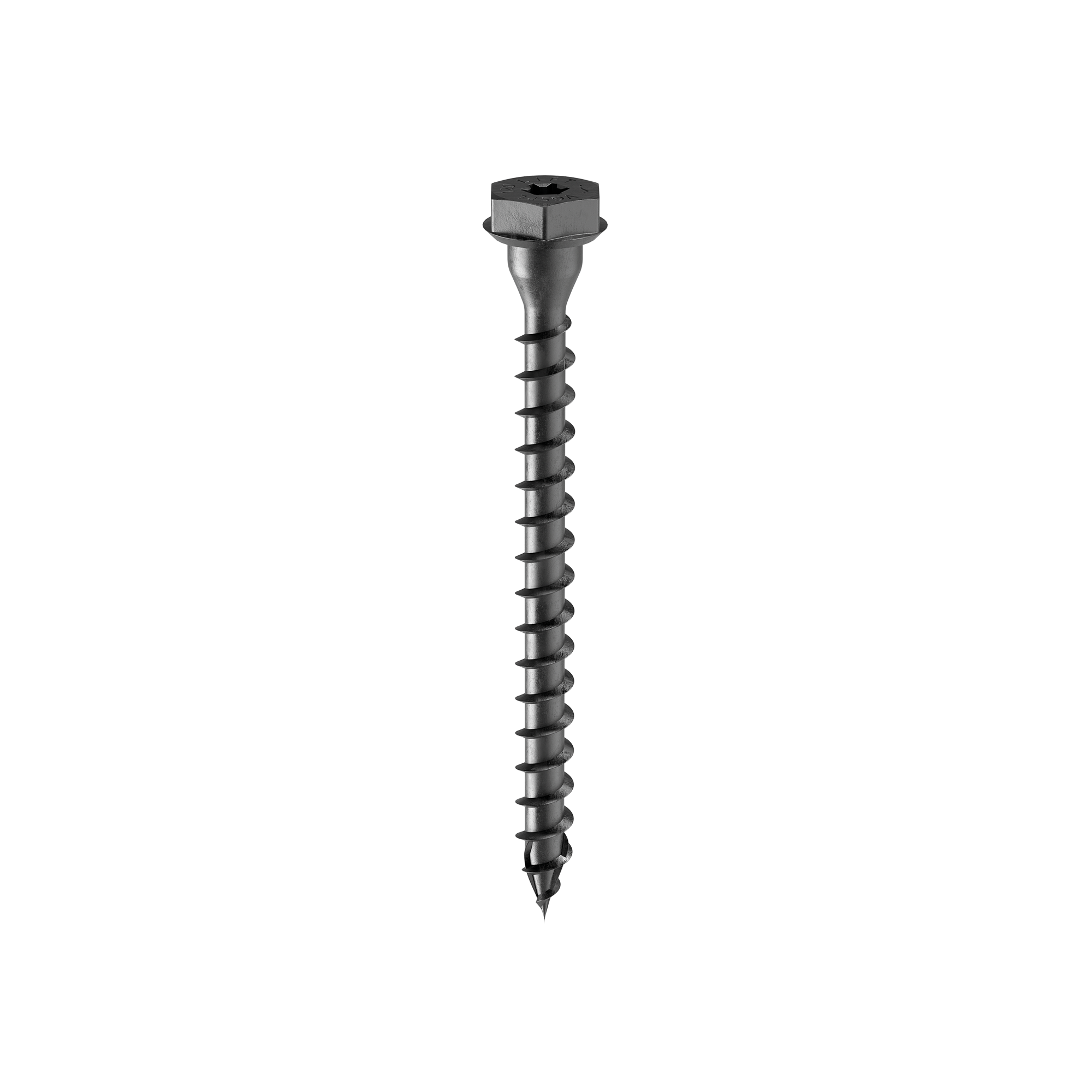

VIS À TÊTE TRONCONIQUE HEXAGONALE POUR LEVAGE VGS PLATE

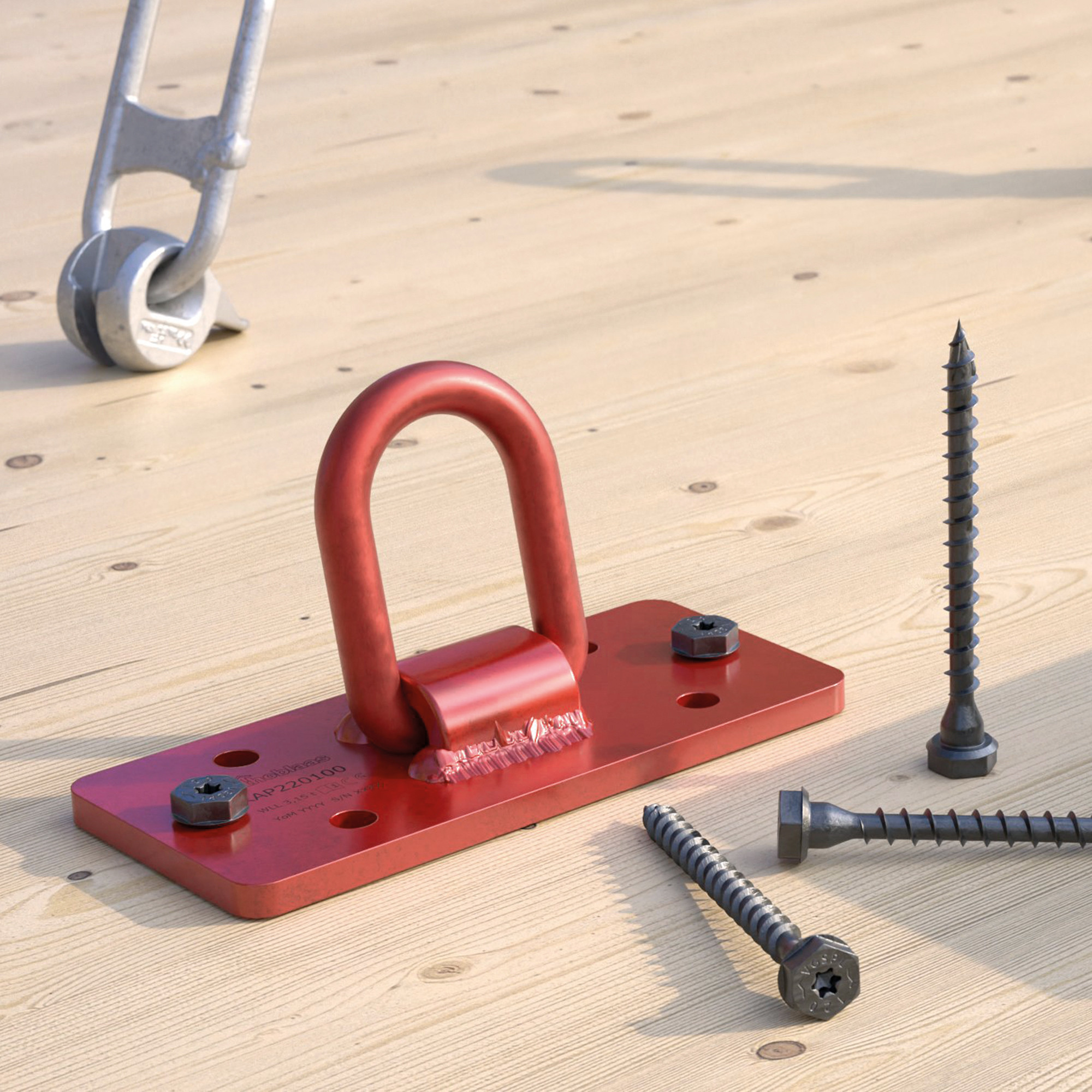

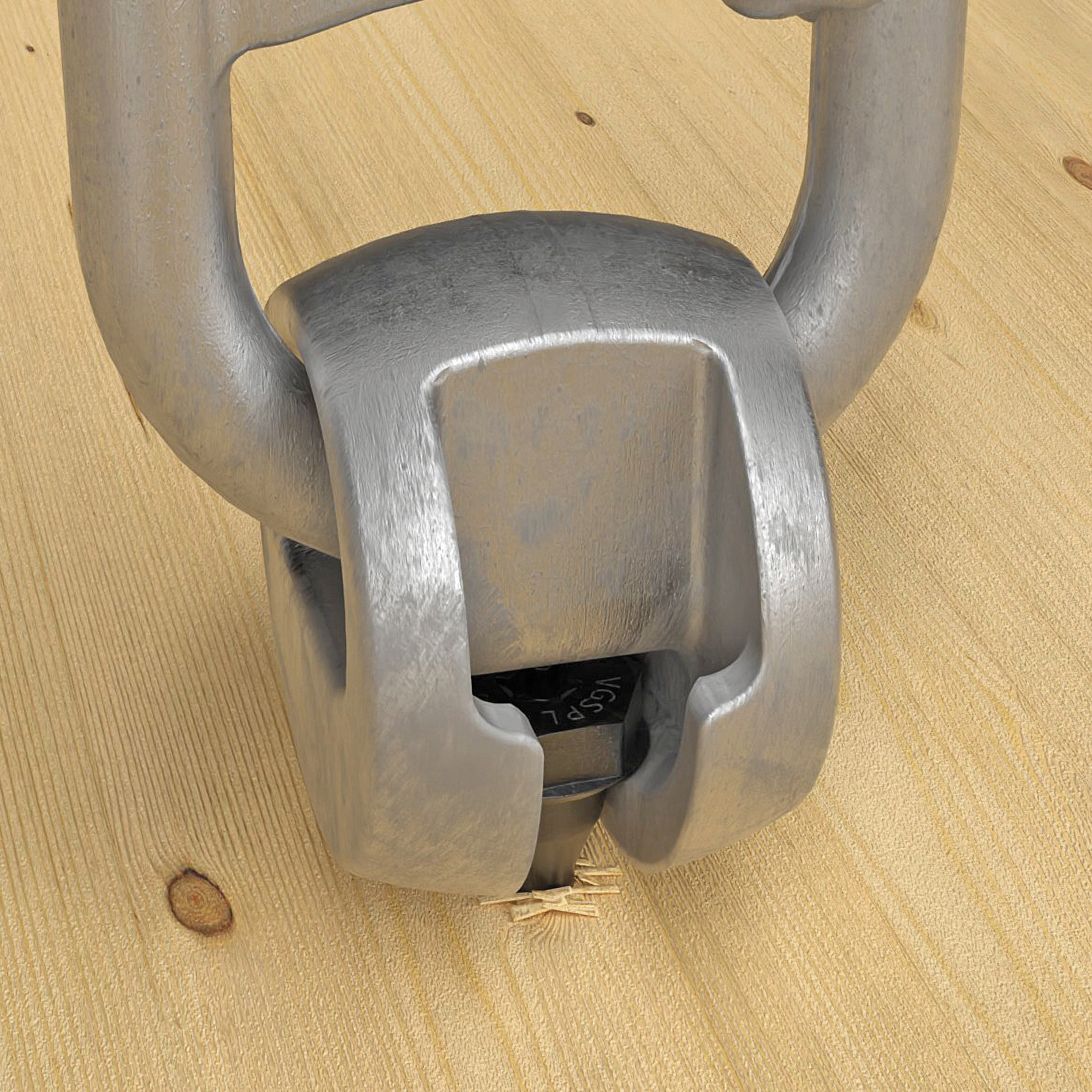

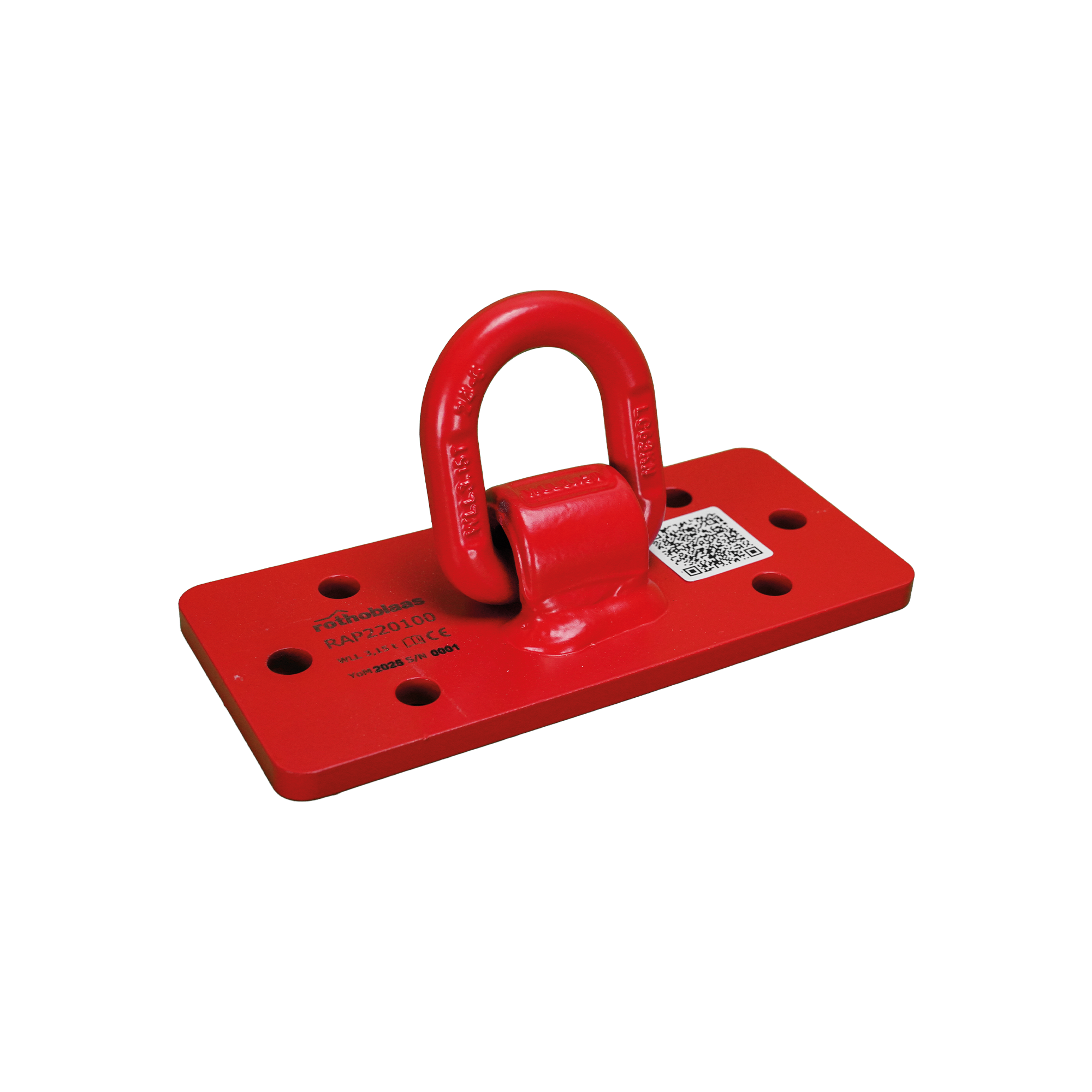

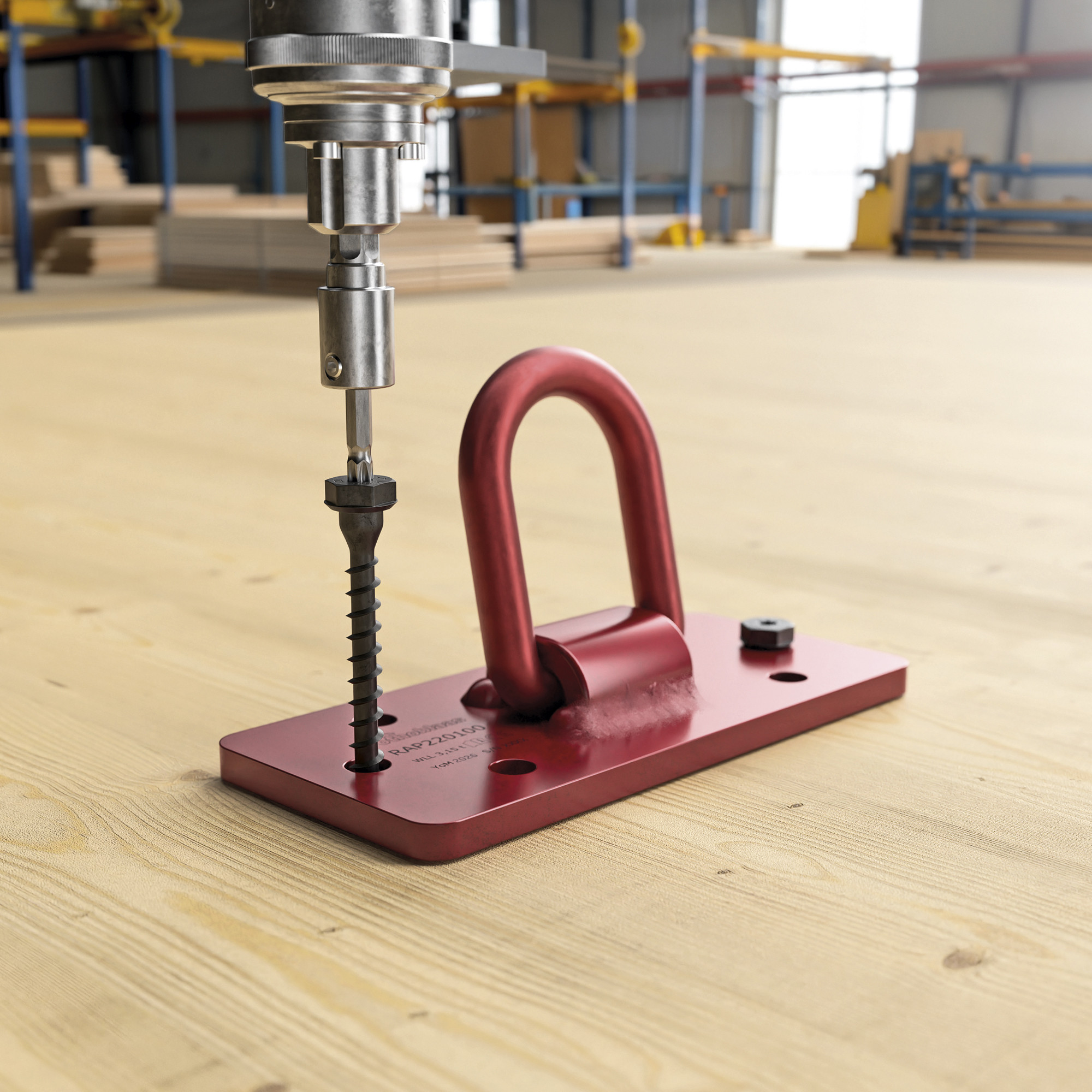

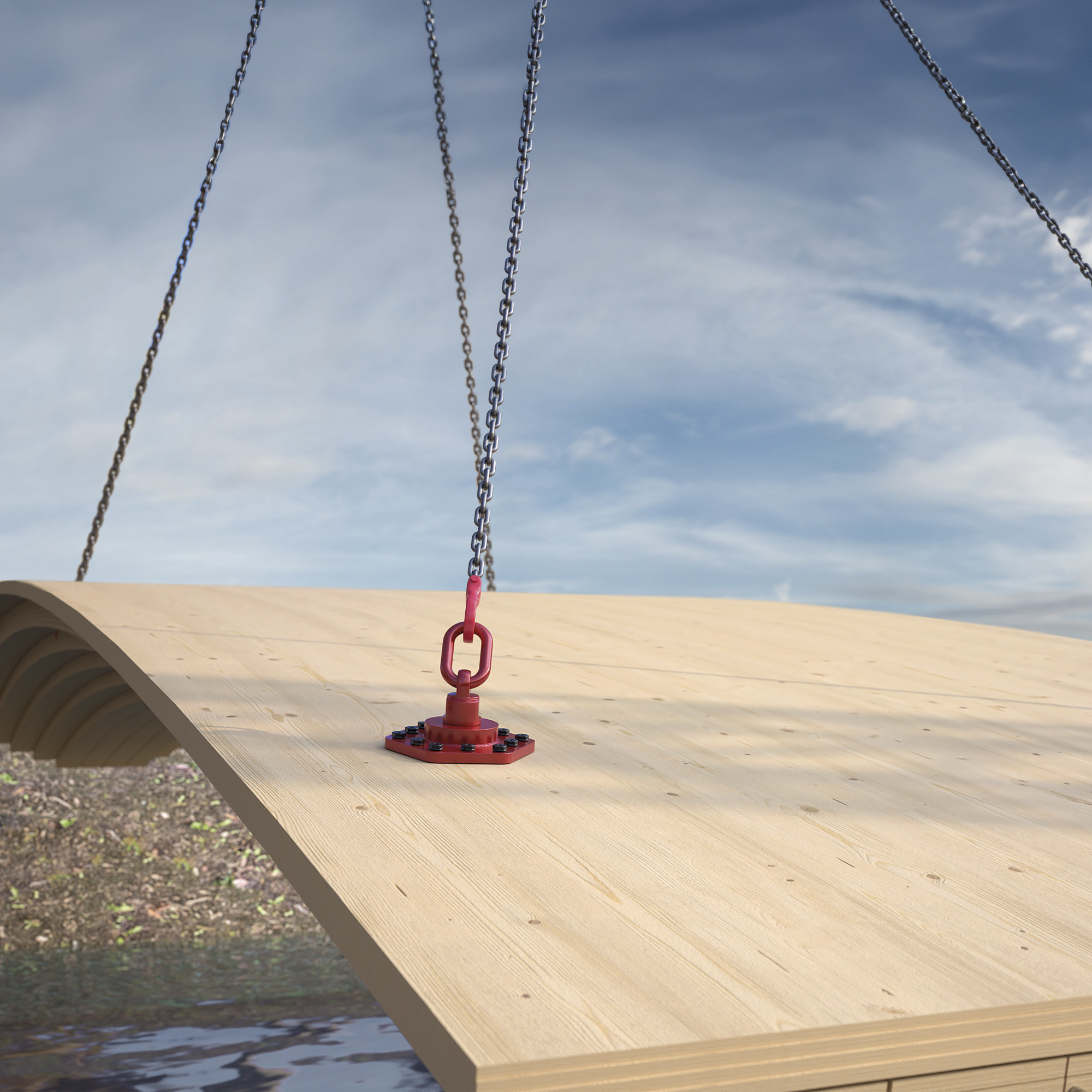

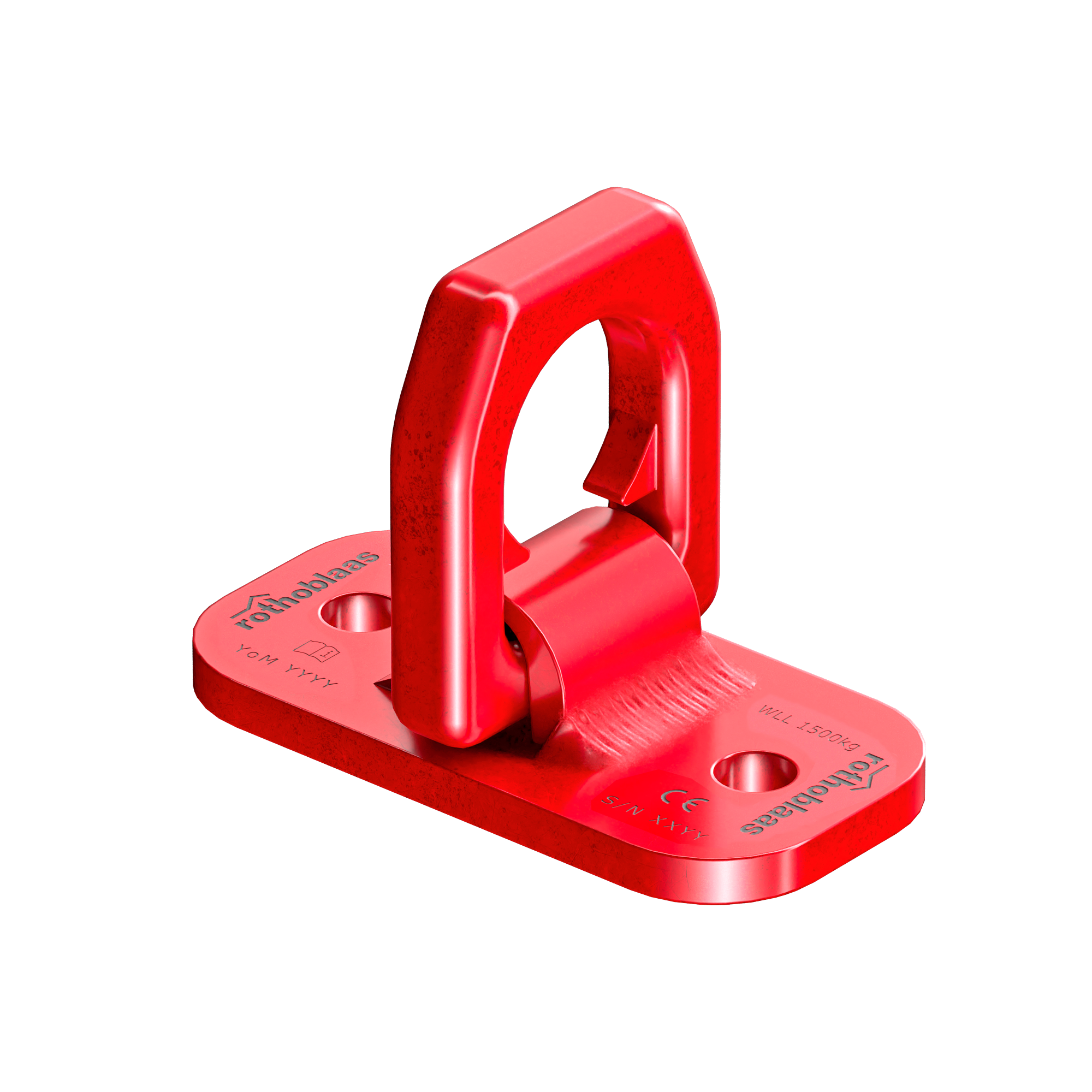

La forme de la tête spécialement développée assure une compatibilité totale avec tous les systèmes de transport et de levage avec vis (WASP, WASPL, RAPTOR, RAPTOR MINI et RAPTOR MAXI).
Contrairement aux solutions à usage unique traditionnelles, cette vis est conçue pour être utilisée plusieurs fois pendant le transport. La combinaison d'une tête hexagonale robuste et de l'empreinte TORX permet de visser et de dévisser sans endommager la vis.
Le codage à couleurs intégré permet une identification immédiate des vis sur le chantier et évite toute confusion avec les vis à bois standard non approuvées.

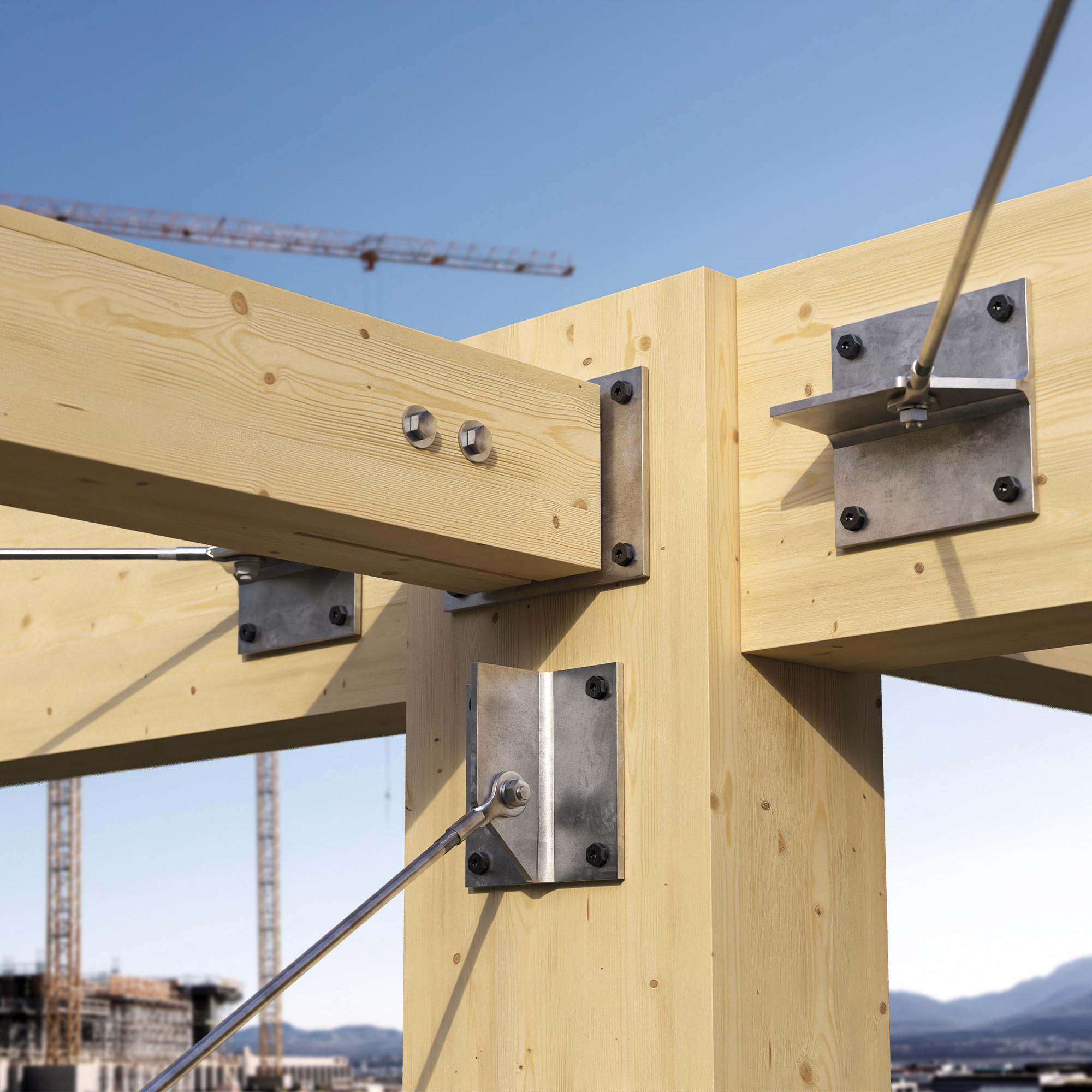

La vis est également certifiée pour les assemblages structurels permanents métal-bois dans les bâtiments. La tête est conçue pour l'assemblage avec des plaques.
Documentation
-
Fiche technique
- Fiche technique Chinese
- Fiche technique Croatian
- Fiche technique Czech
- Fiche technique Dutch
- Fiche technique English
- Fiche technique Finnish
- Fiche technique French
- Fiche technique German
- Fiche technique Greek
- Fiche technique Hungarian
- Fiche technique Italian
- Fiche technique Norwegian
- Fiche technique Polish
- Fiche technique Portuguese
- Fiche technique Romanian
- Fiche technique Russian
- Fiche technique Slovak
- Fiche technique Slovene
- Fiche technique Spanish
- Fiche technique Swedish
-
Fichier CAO
-
Fichier BIM.ifc
-
Fichier BIM.rfa
-

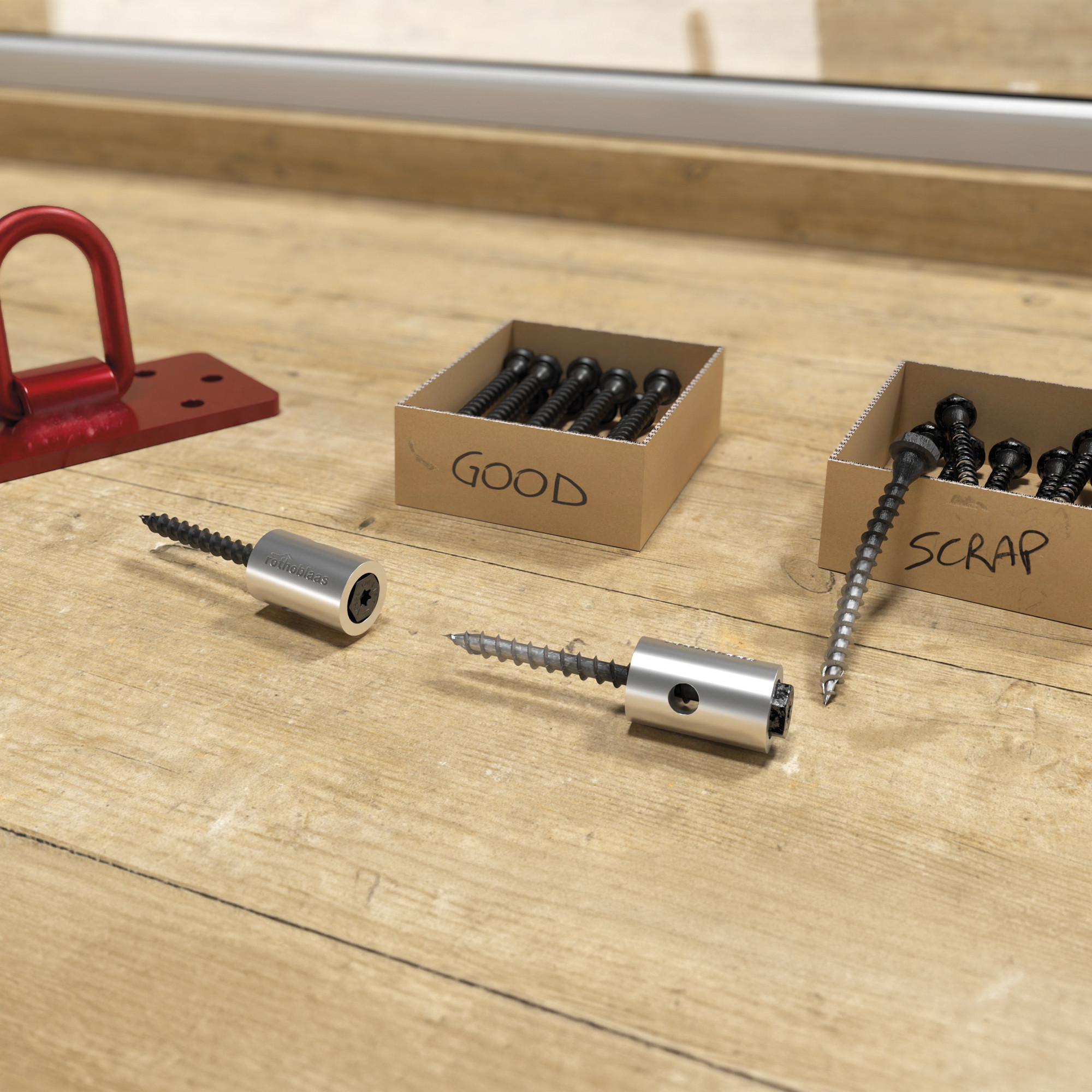

Instructions et critères de réutilisation dans les systèmes de levage
-
Indications Pour La Pose
VGS PLATE
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| VGSPL1160 | - | 11 | 60 | 50 | 0.44 | 2 3/8'' | 1 15/16'' | TX50 | 25 |
| VGSPL1180 | - | 11 | 80 | 70 | 0.44 | 3 1/8'' | 2 3/4'' | TX50 | 25 |
| VGSPL11100 | - | 11 | 100 | 90 | 0.44 | 4'' | 3 1/2'' | TX50 | 25 |
| VGSPL11120 | - | 11 | 120 | 110 | 0.44 | 4 3/4'' | 4 3/8'' | TX50 | 25 |
| VGSPL11140 | - | 11 | 140 | 130 | 0.44 | 5 1/2'' | 5 1/8'' | TX50 | 25 |
| VGSPL11160 | - | 11 | 160 | 150 | 0.44 | 6 1/4'' | 6'' | TX50 | 25 |
| VGSPL11180 | - | 11 | 180 | 170 | 0.44 | 7 1/8'' | 6 3/4'' | TX50 | 25 |
| VGSPL11200 | - | 11 | 200 | 190 | 0.44 | 8'' | 7 1/2'' | TX50 | 25 |
| VGSPL11240 | - | 11 | 240 | 230 | 0.44 | 9 1/2'' | 9 1/16'' | TX50 | 25 |
| VGSPL11280 | - | 11 | 280 | 270 | 0.44 | 11'' | 10 5/8'' | TX50 | 25 |
