ÉTRIER INVISIBLE SANS TROUS
ALUMINI

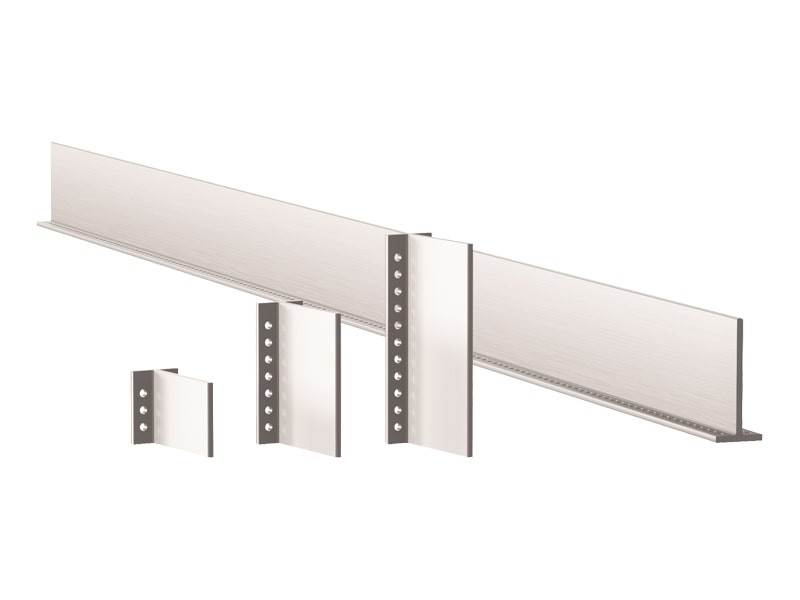

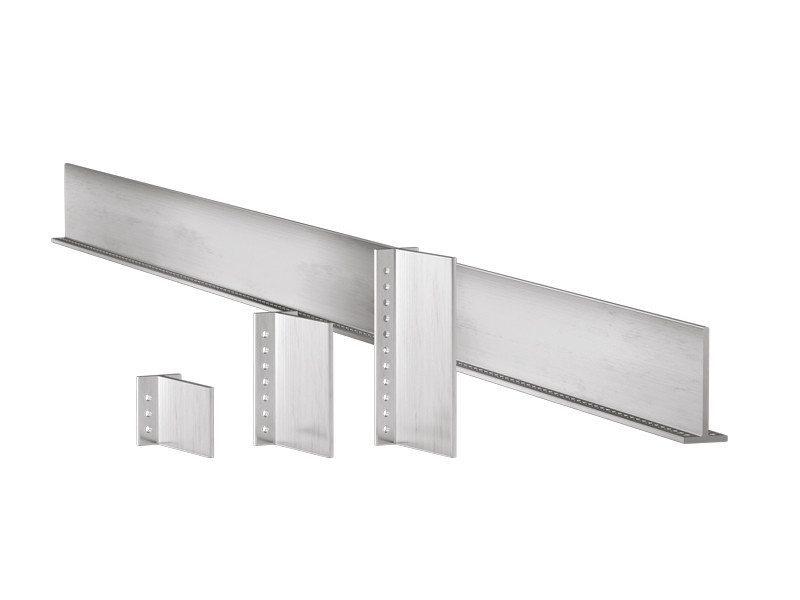

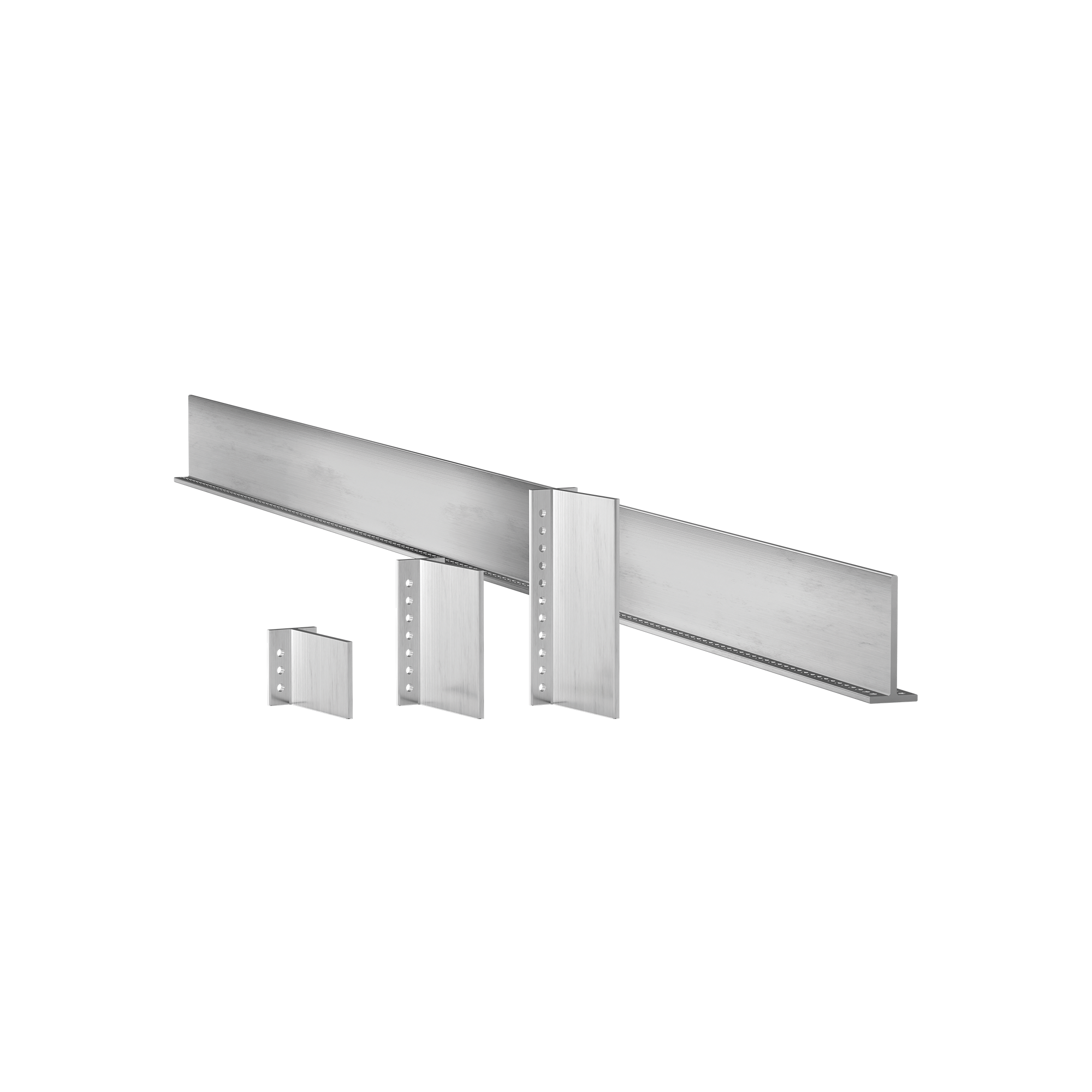

ALUMINI est l’étrier en alliage d’acier-aluminium conçu pour la réalisation d’assemblages cachés dans des structures fines.
La géométrie compacte du talon permet de réaliser des assemblages de poutres secondaires de largeur réduite, à partir de 45 mm seulement. Produit par extrusion, il n’a pas de soudures.
Video
AVEC LES ÉTRIERS POUR BOIS LAMELLÉ-COLLÉ ALUMINI, RÉALISEZ DE GRANDES CONNEXIONS AVEC DE PETITES POUTRES
Les étriers de fixation ALUMINI sont des plaques en T certifiées et calculées dans toutes les directions (verticales, horizontales et axiales) et permettent de réaliser des assemblages inclinés.

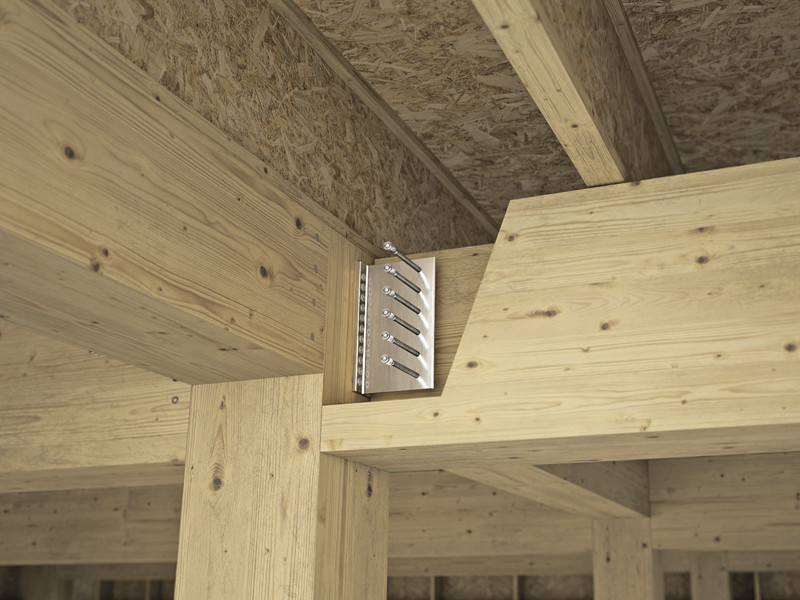

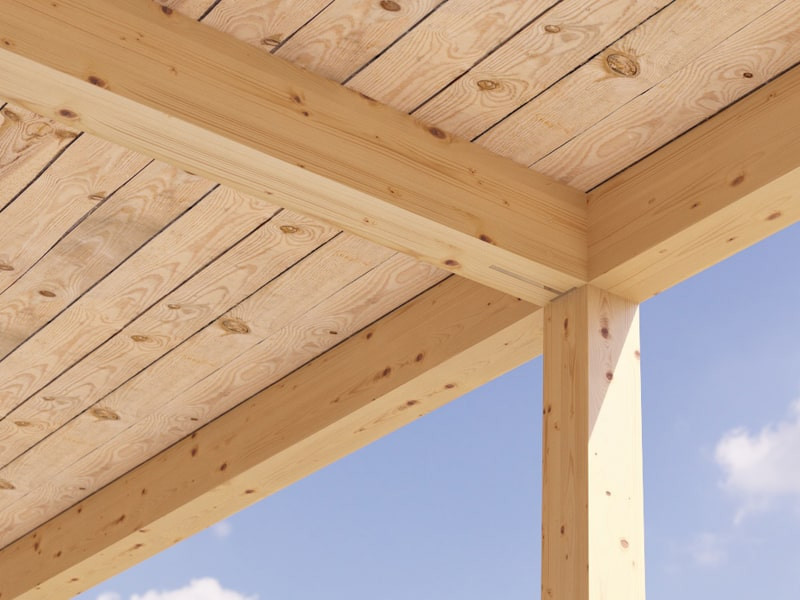

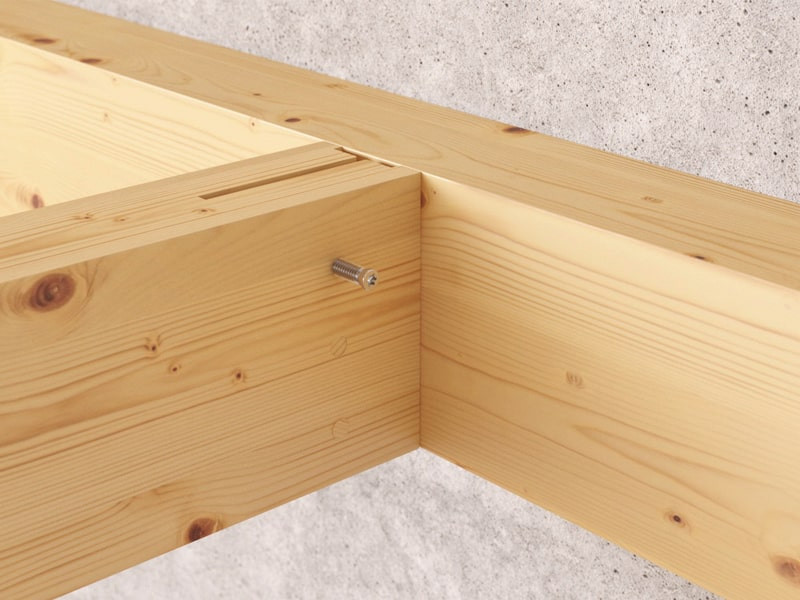

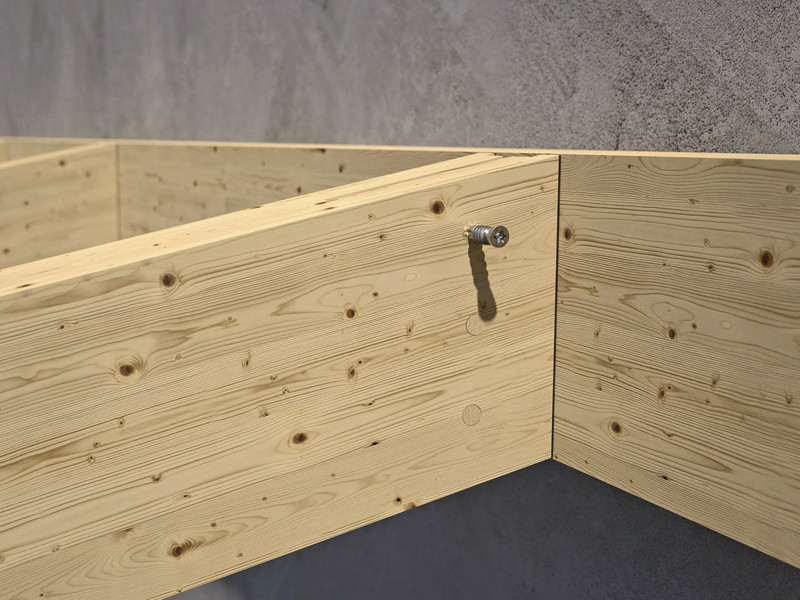

Le fixation, simple et rapide, est réalisée avec des vis HBS PLATE EVO sur la poutre principale et avec des broches autoforeuses ou lisses sur la secondaire. L’assemblage invisible offre un excellent rendu esthétique, dans le respect des exigences de résistance au feu. Utilisation en extérieur possible si correctement couvert par le bois.

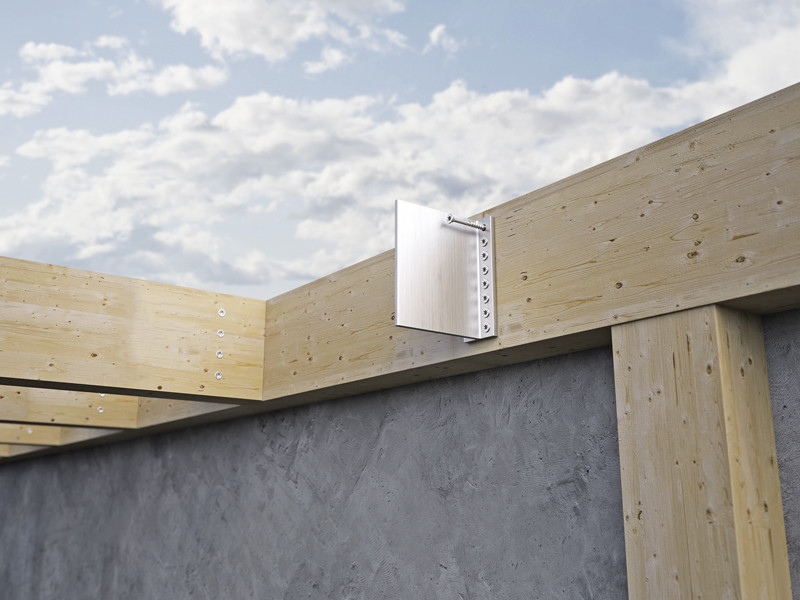

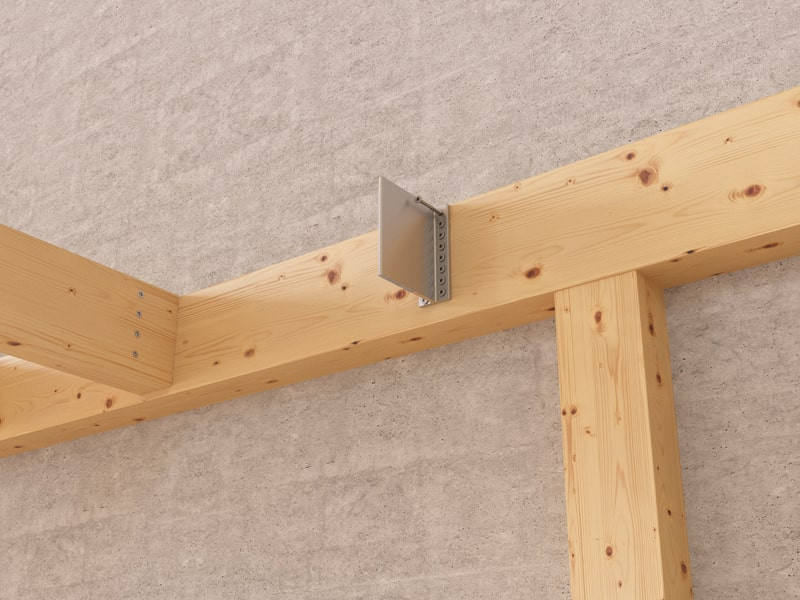

Les étriers pour bois lamellé-collé ALUMINI peuvent être utilisés pour des assemblages en cisaillement bois-bois et bois-béton, orthogonaux ou inclinés. Parfaits pour une utilisation sur bois massif et bois lamellé-collé, CLT, LVL et tout panneau à base de bois.
Documentation
| Fiche technique | |
|---|---|
| Fiche technique USA | |
| Certification ETA | |
| Déclaration des performances (DOP) | Télécharger |
| Cahier des charges | |
| Fichier CAO | |
| Fichier BIM.ifc | |
| Fichier BIM.rfa |
ALUMINI
| CODE | H
[mm]
|
pcs. |
|---|---|---|
| ALUMINI65 | 65 | 25 |
| ALUMINI95 | 95 | 25 |
| ALUMINI125 | 125 | 25 |
| ALUMINI155 | 155 | 15 |
| ALUMINI185 | 185 | 15 |
| ALUMINI215 | 215 | 15 |
| ALUMINI2165 | 2165 | 1 |
Specifications
Fourniture et mise en œuvre de étrier invisible sans trous pour structures en bois, type ALUMINI.
Marquage CE selon ETA 09/0361
Domaines d’utilisation :
– Assemblages bois-bois et bois-béton
Matériau :
– Plaque tridimensionnelle perforée en alliage d’aluminium
Géométrie :
– H (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
