CONNECTEUR POUTRES BOIS SBD POUR FIXATIONS POUTRES BOIS INVISIBLES SUR ACIER ET ALUMINIUM SBD
Le connecteur poutres bois SBD : fixations poutres bois invisibles sur plaques en acier avec la pointe la plus rapide du marché

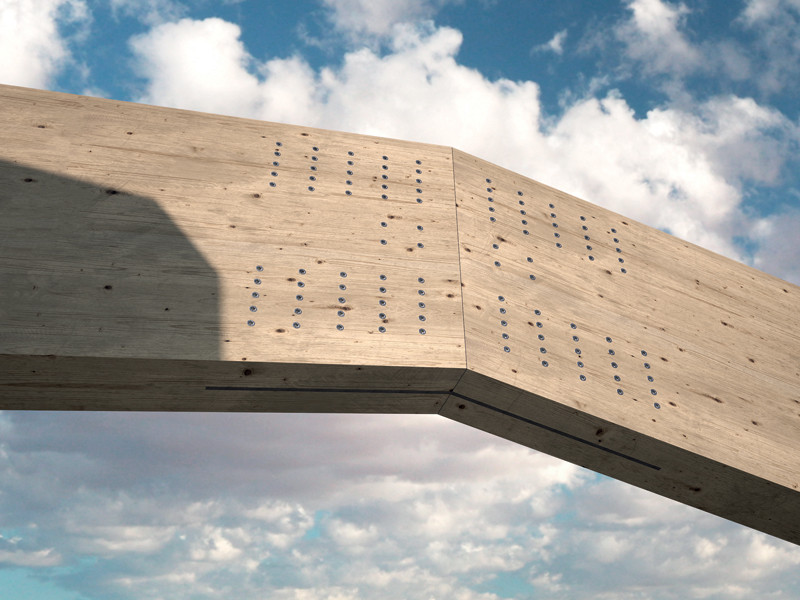

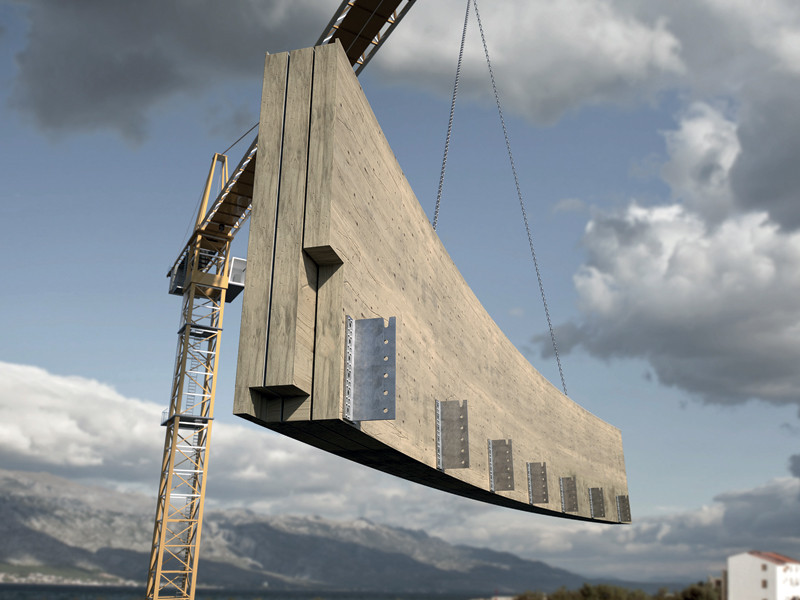

La broche autoforeuse SBD est le système de fixation Rothoblaas permettant de réaliser des assemblages invisibles bois-acier et bois-aluminium. Elle est idéale pour assembler des poutres bout à bout, réaliser des poutres continues et rétablir les forces de cisaillement et les moments dans les structures en bois de grandes dimensions.
La nouvelle pointe fuselée autoforeuse est la plus rapide du marché : elle perce une plaque S355 de 5 mm d’épaisseur en seulement 20 secondes (application horizontale avec une force de 25 kg), sans qu’il soit nécessaire de pré-percer le métal. Cette géométrie réduit la force d’application nécessaire, ce qui permet une installation même dans des endroits difficiles d’accès.
La tête cylindrique invisible permet un enfoncement au-delà de la surface du support en bois, garantissant ainsi un rendu esthétique optimal pour les assemblages invisibles et répondant aux exigences en matière de résistance au feu. Fabriquée en acier au carbone électrozingué, elle peut être utilisée dans les classes de service SC1 et SC2. Bit TX40 inclus dans la boîte.

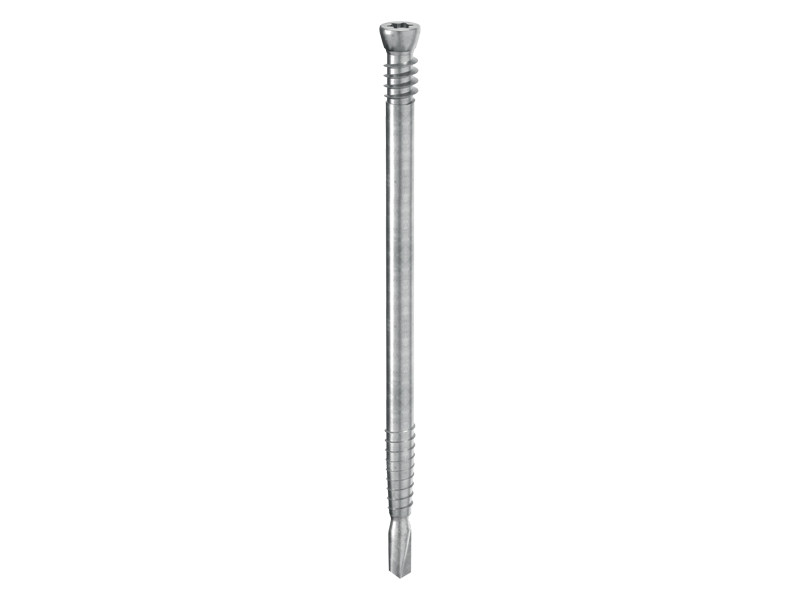

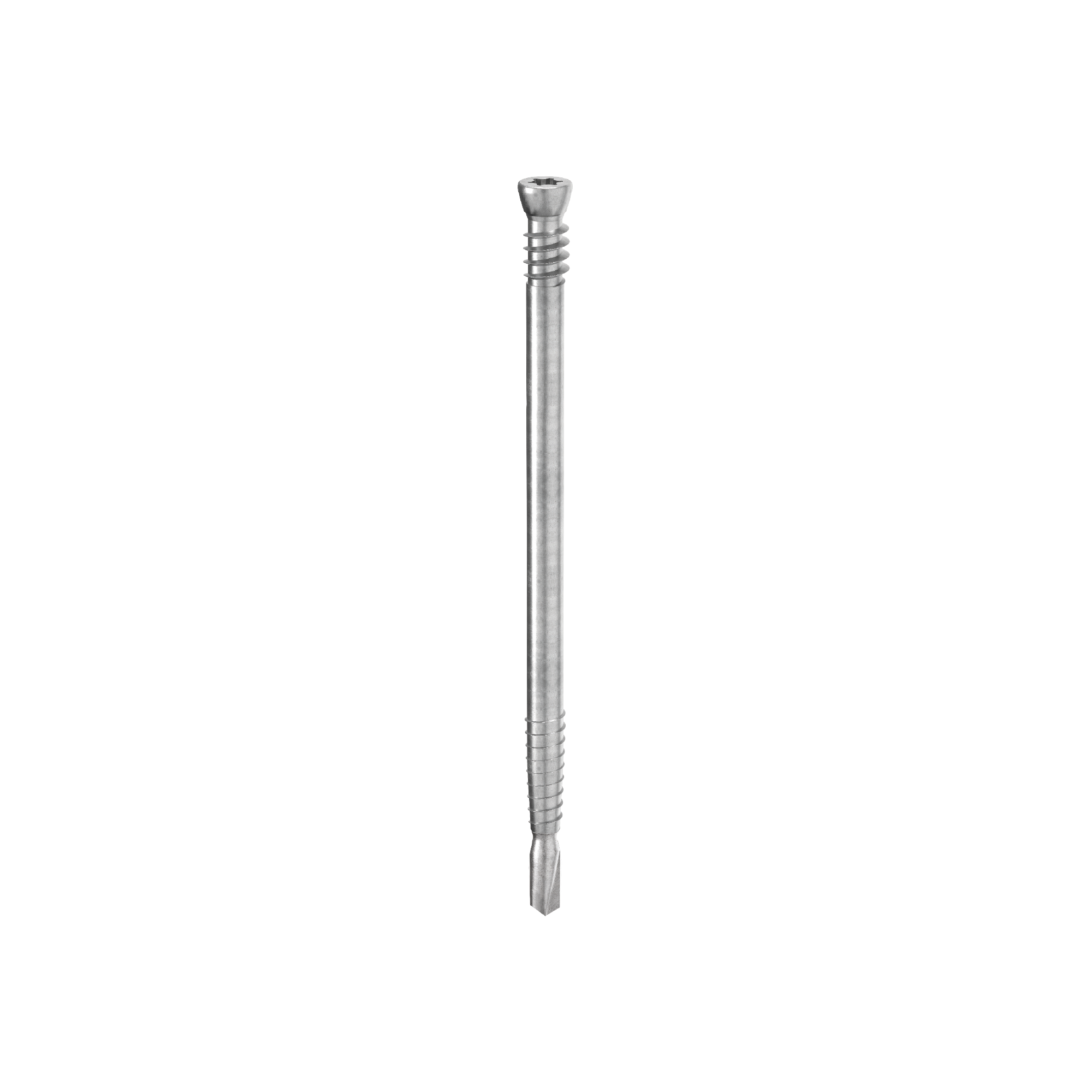

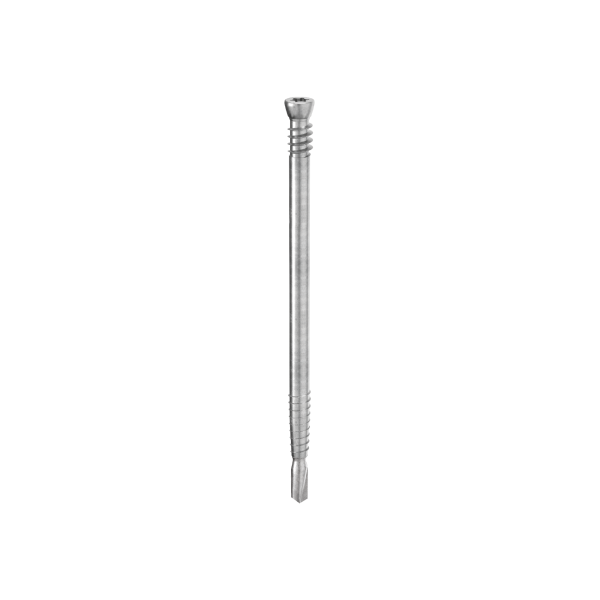

SBD : double filet, Ø7,5mm et valeurs de résistance au cisaillement supérieures pour les assemblages de poutres en bois invisibles
Le diamètre de 7,5 mm garantit des résistances au cisaillement de plus de 15 % par rapport aux autres solutions sur le marché, optimisant le nombre de broches nécessaires pour chaque assemblage. Le double filet est conçu selon une géométrie spécifique : le filet b1 situé près de la pointe facilite le vissage initial, tandis que le filet sous la tête b2, de longueur accrue, garantit une fixation rapide et précise de la fixation bois acier.
Le moment plastique caractéristique atteint 75 Nm pour les versions L ≥ 95 mm. Les valeurs caractéristiques de résistance au cisaillement peuvent atteindre 31,80 kN pour la configuration à 2 plaques internes (7,5 × 235 mm, angle 0°), conformément à la norme EN 1995:2014 et à la certification CE EN 14592. Compatible avec l’acier S235, S275 et S355 jusqu’à 10mm (plaque simple) et avec les étriers ALUMINI, ALUMIDI et ALUMAXI Rothoblaas.

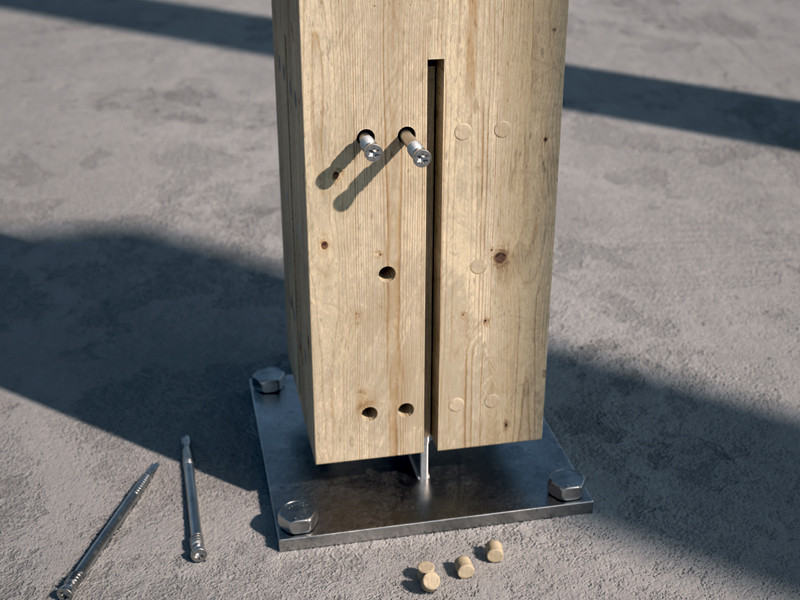

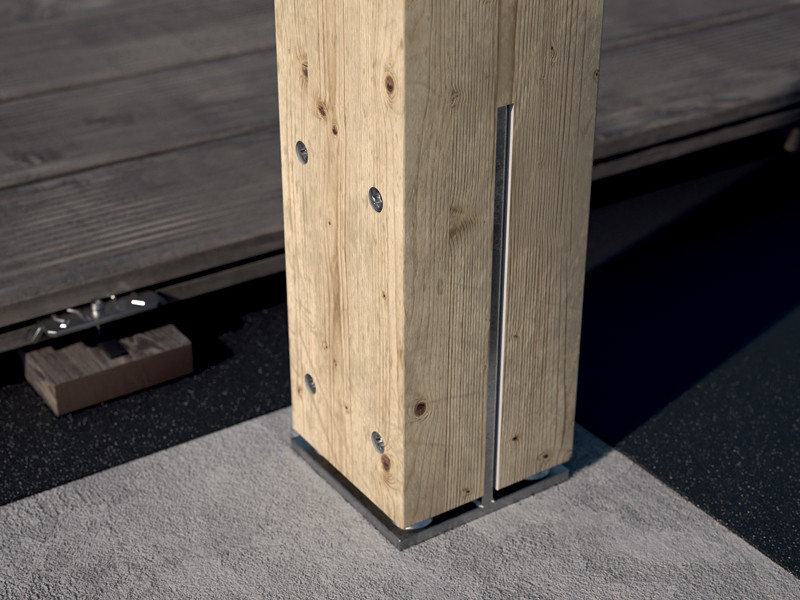

L’SBD est certifié et calculé également pour la fixation de plaques standard Rothoblaas comme les pieds de poteau TYP X ou F70. Il est conseillé d’utiliser la visseuse Mafell A 18M BL à 600-2100 rpm. Pour une bonne installation, il est essentiel de prévoir un fraisage dans le bois supérieur de 1 à 2 mm par rapport à l’épaisseur de la plaque, en plaçant des espaceurs SHIM pour permettre l’évacuation des copeaux d’acier.
Comment réaliser des assemblages de poutres en bois invisibles à l’aide de plaques en acier ?
La broche autoperceuse SBD se visse directement à travers le bois et la plaque en acier interne sans pré-perçage dans le métal : la pointe fuselée perce à la fois le bois et la plaque en une seule opération. Le bois doit être fraisé pour accueillir la plaque, avec une fraise de 1 à 2 mm plus large.

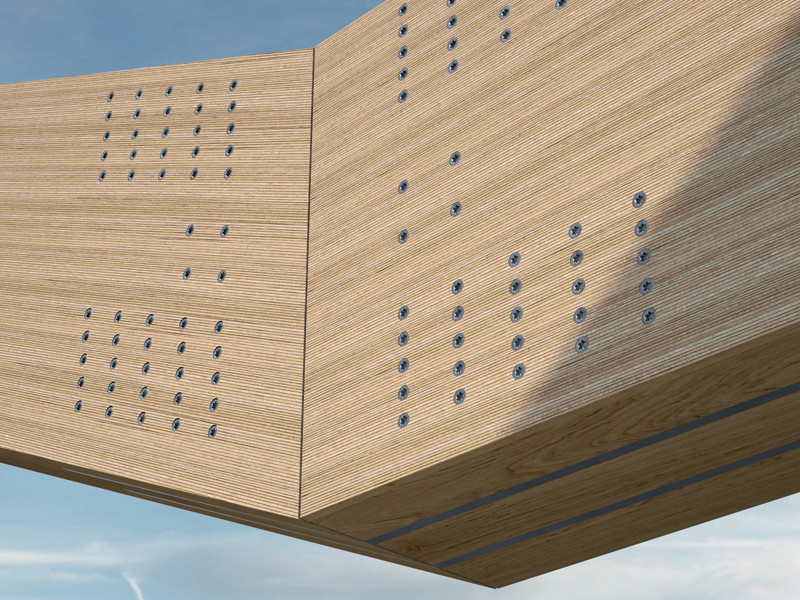

Le diamètre réduit de 7,5 mm garantit une grande rigidité de l’assemblage, tandis que la tête cylindrique escamotable permet de dissimuler complètement l’assemblage. La géométrie à double filet assure la restauration des efforts tranchants et du moment de flexion entre les deux poutres, permettant la création de poutres continues même à mi-portée.
Documentation
-
Fiche technique
- Fiche technique Chinese
- Fiche technique Croatian
- Fiche technique Czech
- Fiche technique Dutch
- Fiche technique English Eurocode 5
- Fiche technique English Canada CSA-086
- Fiche technique English USA NDS
- Fiche technique Finnish
- Fiche technique French
- Fiche technique French Canada CSA-086
- Fiche technique German
- Fiche technique Greek
- Fiche technique Hungarian
- Fiche technique Italian
- Fiche technique Korean
- Fiche technique Norwegian
- Fiche technique Polish
- Fiche technique Portuguese
- Fiche technique Romanian
- Fiche technique Russian
- Fiche technique Slovak
- Fiche technique Slovene
- Fiche technique Spanish
- Fiche technique Swedish
-
SBD Fiche technique 2022
- SBD Fiche technique 2022 Chinese
- SBD Fiche technique 2022 Croatian
- SBD Fiche technique 2022 Czech
- SBD Fiche technique 2022 English
- SBD Fiche technique 2022 Finnish
- SBD Fiche technique 2022 French
- SBD Fiche technique 2022 German
- SBD Fiche technique 2022 Greek
- SBD Fiche technique 2022 Hungarian
- SBD Fiche technique 2022 Italian
- SBD Fiche technique 2022 Japanese
- SBD Fiche technique 2022 Polish
- SBD Fiche technique 2022 Portuguese
- SBD Fiche technique 2022 Romanian
- SBD Fiche technique 2022 Russian
- SBD Fiche technique 2022 Slovak
- SBD Fiche technique 2022 Slovene
- SBD Fiche technique 2022 Spanish
- SBD Fiche technique 2022 Swedish
-
Fichier CAO
-
Fichier BIM.ifc
-
Fichier BIM.rfa
SBD L ≥ 95 mm
| CODE | info | d₁
[mm]
|
L
[mm]
|
d
[in]
|
L
[in]
|
TX | pcs. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|
| SBD7595 | NEW TAPERED TIP | 7.5 | 95 | 0.3 | 3 3/4'' | TX40 | 50 | |
| SBD75115 | NEW TAPERED TIP | 7.5 | 115 | 0.3 | 4 1/2'' | TX40 | 50 | |
| SBD75135 | NEW TAPERED TIP | 7.5 | 135 | 0.3 | 5 5/16'' | TX40 | 50 | |
| SBD75155 | NEW TAPERED TIP | 7.5 | 155 | 0.3 | 6 1/8'' | TX40 | 50 | |
| SBD75175 | NEW TAPERED TIP | 7.5 | 175 | 0.3 | 6 7/8'' | TX40 | 50 | |
| SBD75195 | - | 7.5 | 195 | 0.3 | 7 11/16'' | TX40 | 50 | |
| SBD75215 | NEW TAPERED TIP | 7.5 | 215 | 0.3 | 8 7/16'' | TX40 | 50 | |
| SBD75235 | - | 7.5 | 235 | 0.3 | 9 1/4'' | TX40 | 50 |
