ISOLATION ACOUSTIQUE DU SOL : FEUILLE EN BITUME ET FEUTRE DE POLYESTER SILENT FLOOR BYTUM
Isolation acoustique du sol dans des structures en bois et briques de ciment

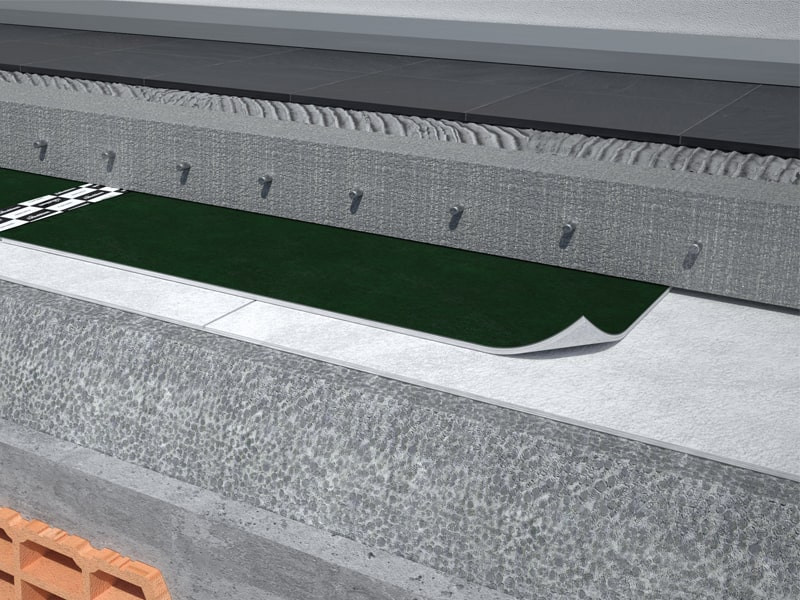

SILENT FLOOR BYTUM est un isolant acoustique sol qui fonctionne selon le principe « masse-ressort-masse » : la feuille en bitume élastoplastique et en feutre de polyester agit comme une couche résiliente entre le plancher structurel et la chape, dissipant ainsi l’énergie transmise par l’impact. Il réduit les bruits d’impact de 20 dB (ISO 10140-3) sur un plancher en CLT. Le mélange bitumineux a tendance à se refermer autour des systèmes de fixation, préservant ainsi l’étanchéité du système isolant.
La pose peut être effectuée par le haut lors de l’application de la chape ou par le bas en présence d’un faux-plafond, sur des sols en bois, en maçonnerie et en béton armé.
Données techniques et composition de l’isolant acoustique sol SILENT FLOOR BYTUM

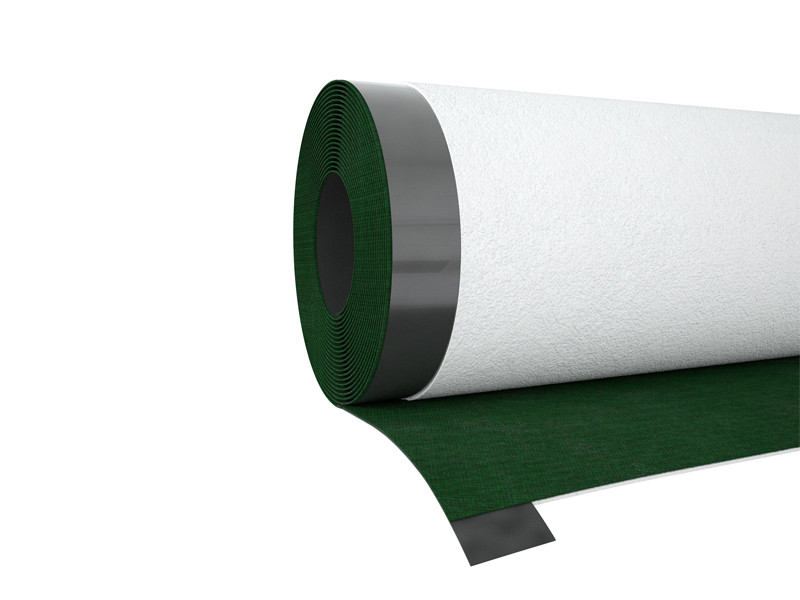

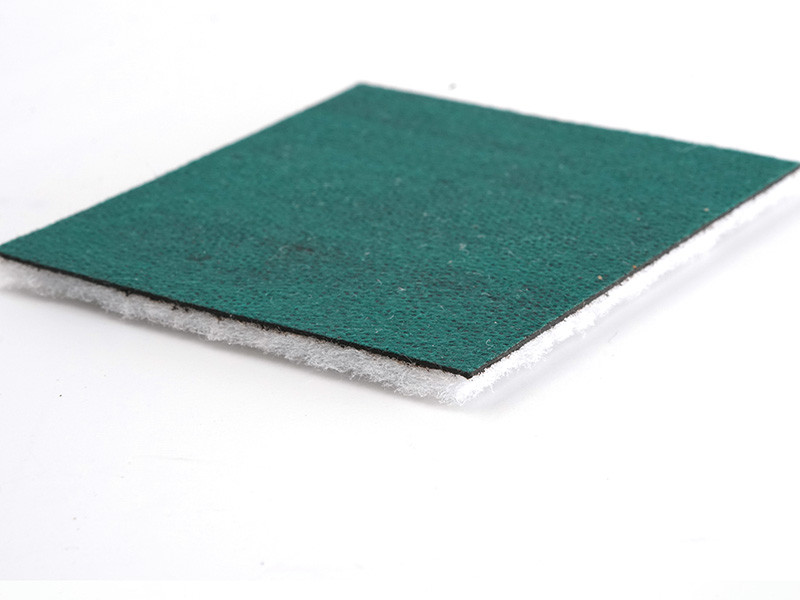

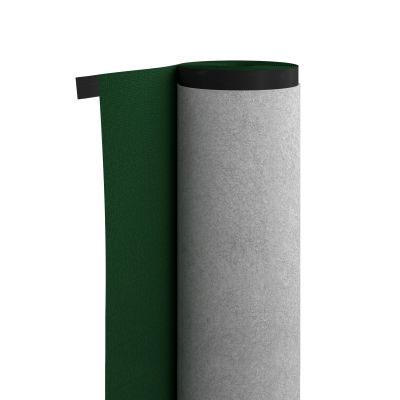

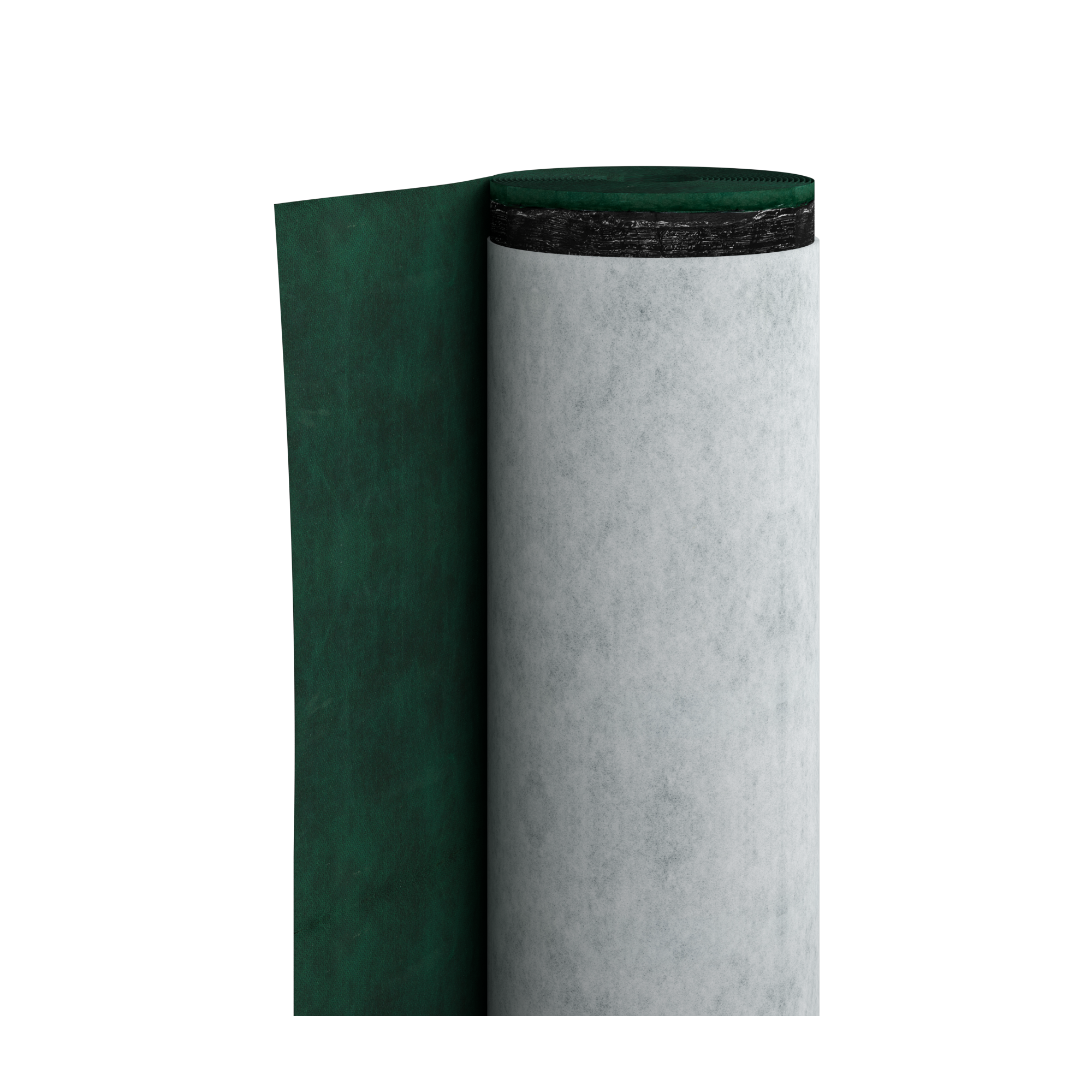

La feuille est composée d’une membrane d’étanchéité en bitume élastoplastique couplée à un feutre en fibre de polyester obtenu à partir de déchets post-consommation. Son épaisseur de 5 mm et sa rigidité dynamique de 27 MN/m³ (EN 29052-1) permettent de classer ce produit comme couche résiliente pour les systèmes à chape flottante.
Caractéristiques techniques principales :
— Réduction des bruits d’impact ΔLw : 20 dB (ISO 10140-3)
— Estimation théorique ΔLw : 27,7 dB (ISO 12354-2, m’=125 kg/m²)
— Raideur dynamique s’ : 27 MN/m³ (EN 29052-1)
— Classe de compressibilité : CP2 (EN 12431)
— Épaisseur : 5 mm · Masse surfacique : 1,2 kg/m²
— CREEP en compression : ≤ 1 mm (EN 1606)
— Transmission vapeur Sd : > 70 m
SILENT FLOOR BYTUM est-il compatible avec des systèmes d’isolation acoustique du sol sur un plancher en CLT ?
Oui. Les tests menés par l’University of Northern British Columbia montrent une amélioration de l’indice AIIC de 18 à 25 dB en fonction de l’épaisseur de la chape (38–100 mm) posée pour un plancher en CLT de 139 mm.
Sur un système complet avec une chape de 60 mm, les laboratoires Akustik Center Austria — Holzforschung Austria ont mesuré un Ln,w(Cl) = 42 (0) dB et un IIC = 67 (ISO 10140-3), avec un pouvoir insonorisant Rw(C;Ctr) = 60 (-1;-4) dB (ISO 10140-2).
Comment fonctionne un isolant acoustique pour sol à double couche et dans quels cas est-il recommandé ?
La double couche de SILENT FLOOR BYTUM, composée de feutres superposés, réduit la rigidité dynamique de 27 à 14,5 MN/m³ et porte l’estimation théorique de ΔLw à 31,6 dB (ISO 12354-2, m’ = 125 kg/m²).
La configuration à double couche est utilisée lorsque le système isolant doit supporter des charges élevées ou lorsque des performances supérieures sont requises. La pose nécessite une bande périmétrique SILENT EDGE continue sur tout le périmètre, car toute interruption constitue un pont acoustique qui compromet les performances du système.
SILENT FLOOR BYTUM pour l’isolation acoustique d’un sol déjà présent : peut-on l’utiliser pour une rénovation ?
Oui. Les mesures effectuées sur place sur des planchers en brique de ciment montrent des valeurs L’n,w comprises entre 55 et 58 dB (UNI-EN 10708-3/ISO 717-2) sur des systèmes comprenant une chape de sable-ciment et une chape allégée.
Le mélange bitumineux élastoplastique confère à SILENT FLOOR BYTUM une stabilité dans le temps et une compatibilité avec le béton frais. Dans les applications utilisant des connecteurs bois-béton, la feuille empêche la percolation de la chape, caractéristique déterminante pour l’isolation acoustique des sols existants dans les bâtiments historiques ou de prestige où l’épaisseur du système isolant est limitée.
SILENT FLOOR BYTUM
| CODE | H
[m]
|
L
[m]
|
s
[mm]
|
A
[m²]
|
pcs./palette |
|---|---|---|---|---|---|
| SILFLOORBYT5 | 1.05 | 10 | 5 | 10.5 | 20 |
Rubriques cahier des charges
SILENT FLOOR BYTUM
Fourniture et pose d’une feuille sous-chape résiliente en bitume et feutre de polyester de Type SILENT FLOOR BYTUM.
Propriété
-
Épaisseur [mm] : 5
-
Densité ρ [kg/m^3] : 300
-
Raideur dynamique apparente s’ t [MN/m^3] : 7
-
Raideur dynamique apparente s’ t double couche [MN/m^3] : 4
– Raideur dynamique s’ [Mn/m^3] : 27
– Raideur dynamique s’ double couche [Mn/m^3] : 14,5
-
Classe de compressibilité : CP2
-
Classe de compressibilité double couche : CP3
-
Réduction du niveau de pression acoustique d'impact Δlww [dB] : 20
-
Réduction du niveau de pression acoustique d'impact ΔLw double couche [dB] : 21
-
Transmission de la vapeur d'eau Sd [m] : >100
Description
Feuille sous-chape résiliente pour une meilleure protection contre les bruits d'impact et une meilleure isolation acoustique du plancher fini
Le produit est composé d'une membrane imperméabilisante en bitume élastoplastique couplée à un feutre en fibres de polyester obtenu à partir de déchets post-consommation, confirmant ainsi son caractère durable.
Sa composition et sa structure rendent cette feuille fiable, même pour des applications dans les bâtiments historiques ou prestigieux, où il est essentiel d’éviter la percolation de la chape, notamment dans les systèmes avec connecteurs bois-béton.
Grâce à son mélange bitumineux, la feuille se referme autour des éléments de fixation, garantissant une imperméabilité élevée même en cas de perforation ponctuelle. Elle peut être combinée efficacement avec les connecteurs à tige cylindrique, double filetage et pointe autoforeuse de type CTC.
Le matériau est recyclable, imputrescible, insoluble dans l'eau et ne provoque pas d’irritations au contact de la peau, des yeux ou des voies respiratoires. Ne contient pas de substances nocives pour l'homme ou pour l'environnement.
Pose
La feuille est généralement appliquée dans les nouvelles constructions ou les rénovations, conformément aux modalités prévues pour la réalisation de la « chape flottante ».
Pour garantir les performances acoustiques, il est essentiel que la couche résiliente soit continue : toute interruption représente un pont acoustique potentiel.
Les rubans adhésifs appliqués doivent être de type FLEXY BAND, EASY BAND, SPEEDY BAND. Toute information complémentaire sur l'installation peut être trouvée dans les instructions spécifiques mises à disposition par le fournisseur.
