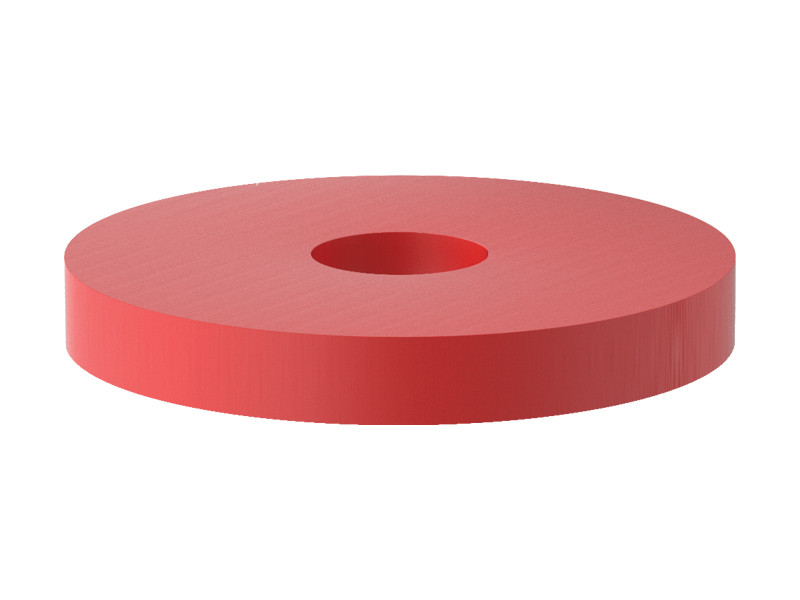

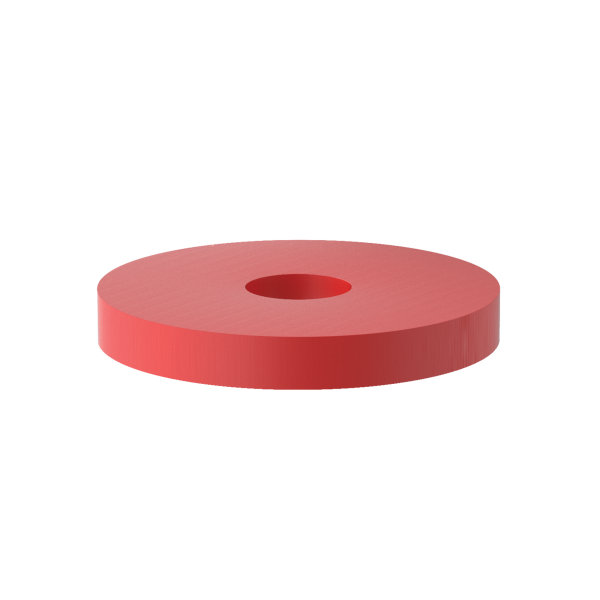

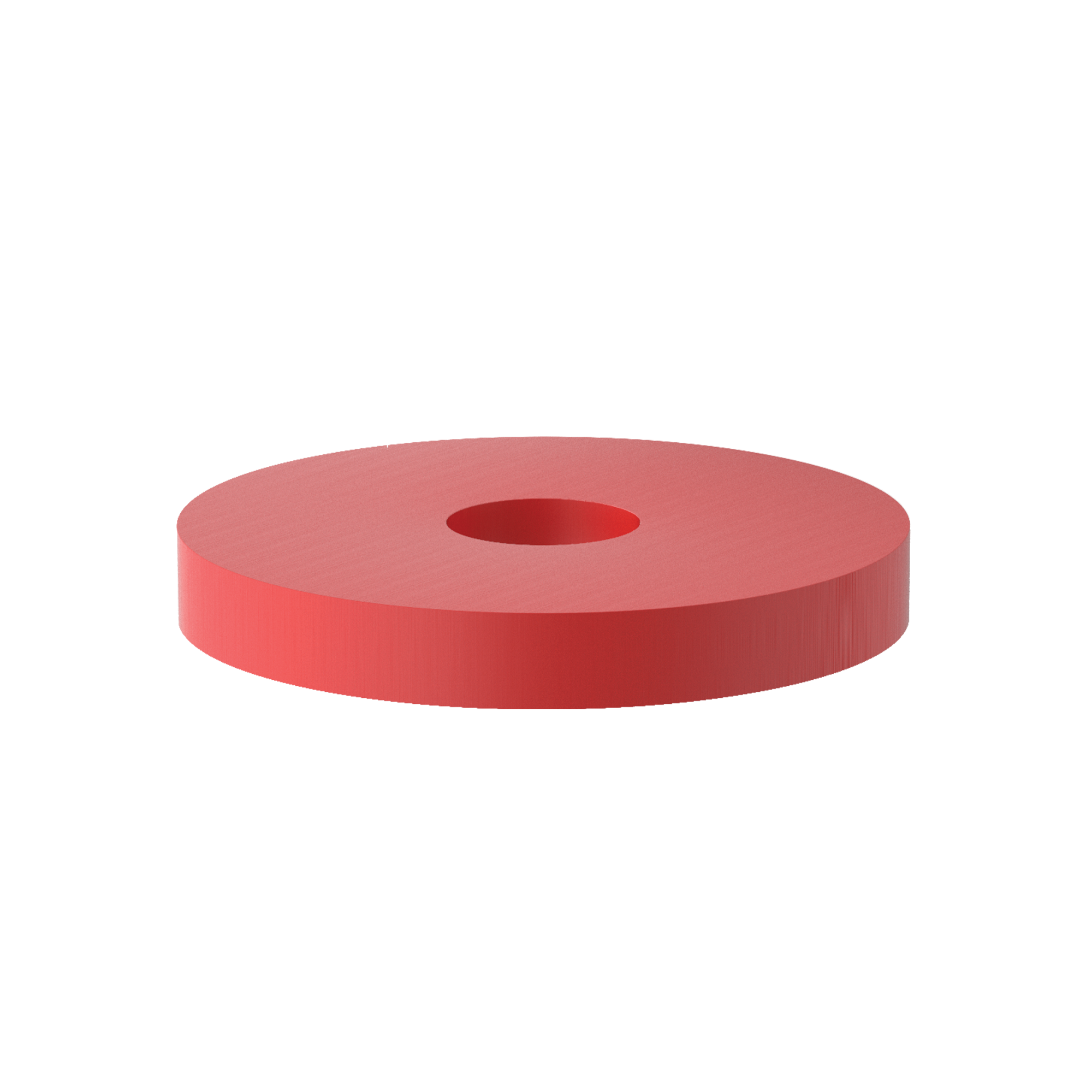

RONDELLE DÉSOLIDARISANTE POUR VIS À BOIS
XYLOFON WASHER
L’isolateur acoustique pour tous les assemblages bois-bois avec vis ou équerres pour des forces de traction est XYLOFON WASHER. Utilisé comme élément d'insonorisation des connexions métalliques, il évite les ponts acoustiques et ne se déforme pas dans le temps grâce au mélange polyuréthane.
La rondelle augmente l'effet câble dans la connexion, améliorant les performances statiques du détail.
APPLICATIONS

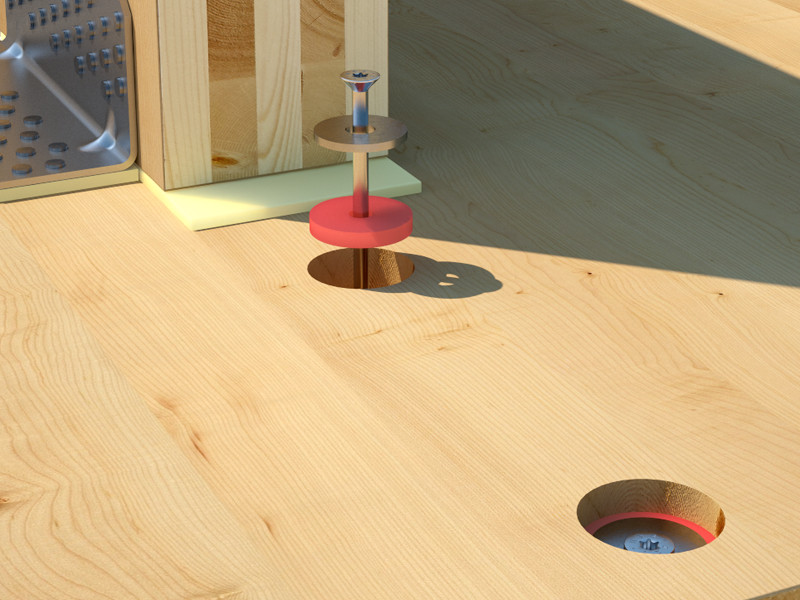

• Comme isolateur acoustique en cas d’assemblage bois-bois avec vis métalliques

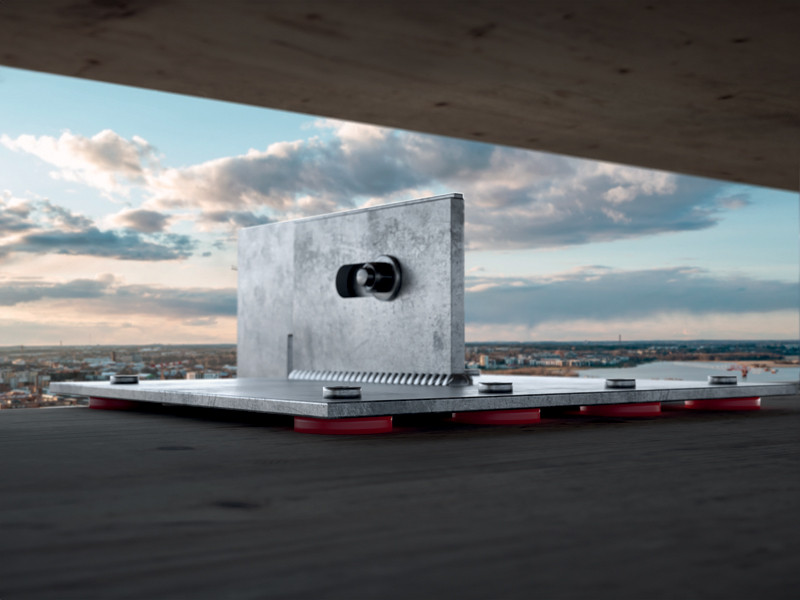

• Posé entre des équerres pour forces de traction et des planchers et parois en bois
L'estimation théorique de la réduction des vibrations pour des configurations spécifiques est de 18 dB.
TÉLÉCHARGER LE MANUEL TECHNIQUE
Produit sans COV ou substances nocives pour l'homme et pour l'environnement.
Caractéristiques
| Matériau | Mélange de polyuréthane monolithique de 80 shore |
|---|---|
| Épaisseur | 6,0 mm |
| Dimensions | Dext 38 mm - Dint 11 mm |
| Stabilité dans le temps | ★ ★ ★ ★ ★ |
| Application | Rondelle pour vis Ø8 et Ø10 mm |
Documentation
| Fiche technique |
|---|
XYLOFON WASHER - SCREWS
| CODE | dimensions
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|
| XYLW803811 | Ø8 - Ø10 | 6 | 50 |

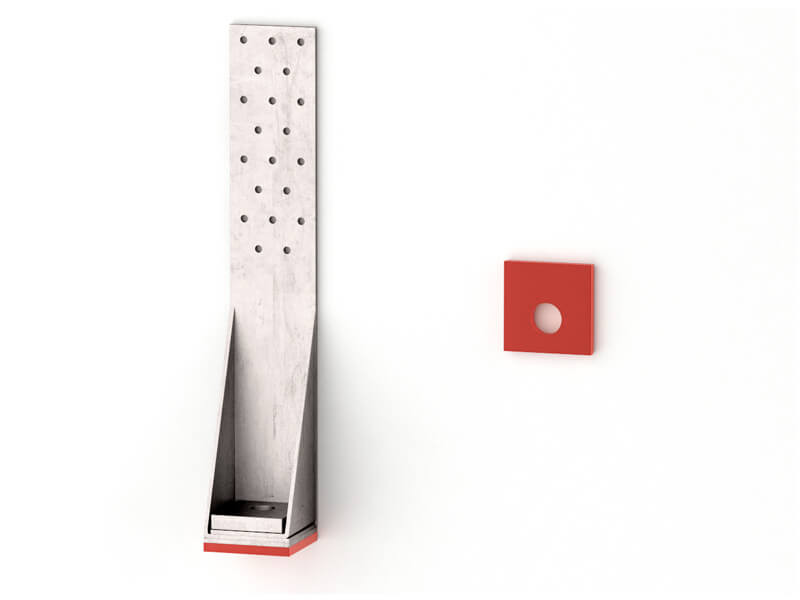

XYLOFON WASHER - WHT
| CODE | d₁
[mm]
|
P
[mm]
|
B
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| XYLW806060 | 23 | 60 | 60 | 6 | 10 |
| XYLW808080 | 27 | 80 | 80 | 6 | 10 |
| XYLW8080140 | 30 | 80 | 140 | 6 | 1 |
Specifications
Fourniture et mise en œuvre de rondelle désolidarisante pour vis à bois, type XYLOFON WASHER
Composition:
- Mélange polyuréthane à structure monolithique stable et hautement imperméable à l’eau 80 shore. Produit sans COV ou substances nocives. Extrêmement stable et sans déformation dans le temps.
Propriété :
- Réaction au feu : classe E
- Module élastique à 10 % (Mpa) : 24,3
- Creep : < 0,5 %
- Facteur d’amortissement Tan : 0,134

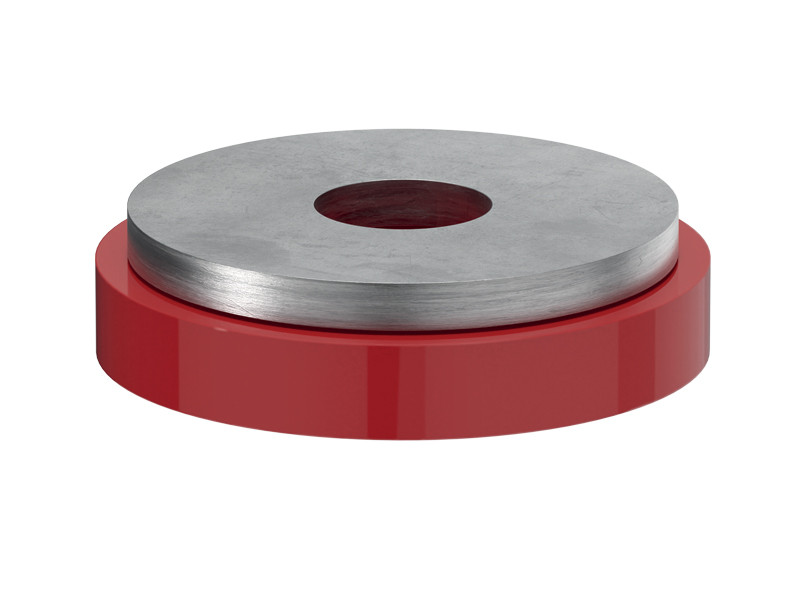

Indiquée pour la pose entre bois et profils en acier tels que WHT et TITAN, évitant ainsi la transmission des vibrations provoquées par le piétinement. Positionner le profil sur la section inférieure de l’élément en acier et le fixer mécaniquement avec des vis HBS et une rondelle en acier. Poser la rondelle déslidarisante qui sert de séparation entre l’élément métallique et la structure, réduisant ainsi la transmission des vibrations

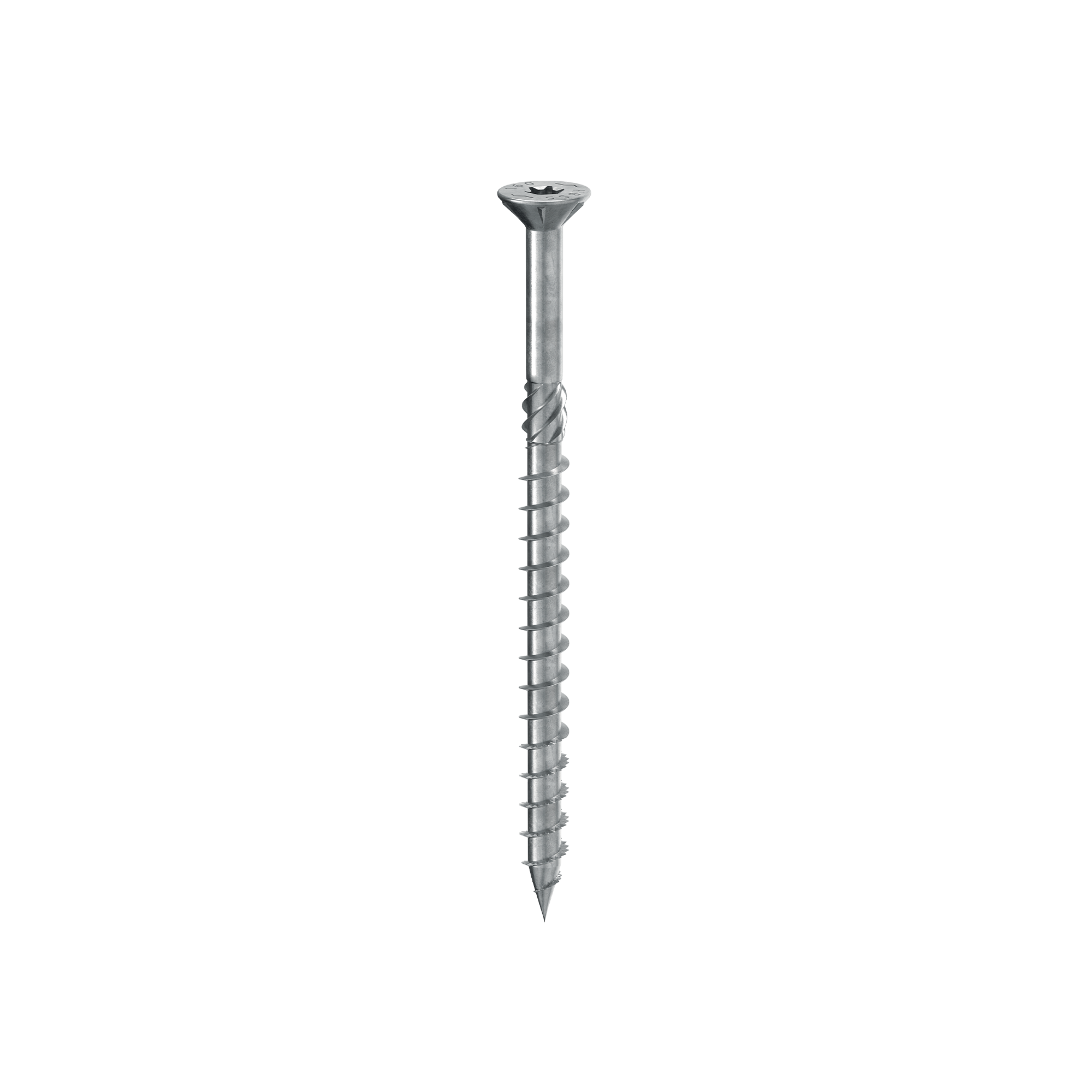

Produits connexes
