VGU PLATE T

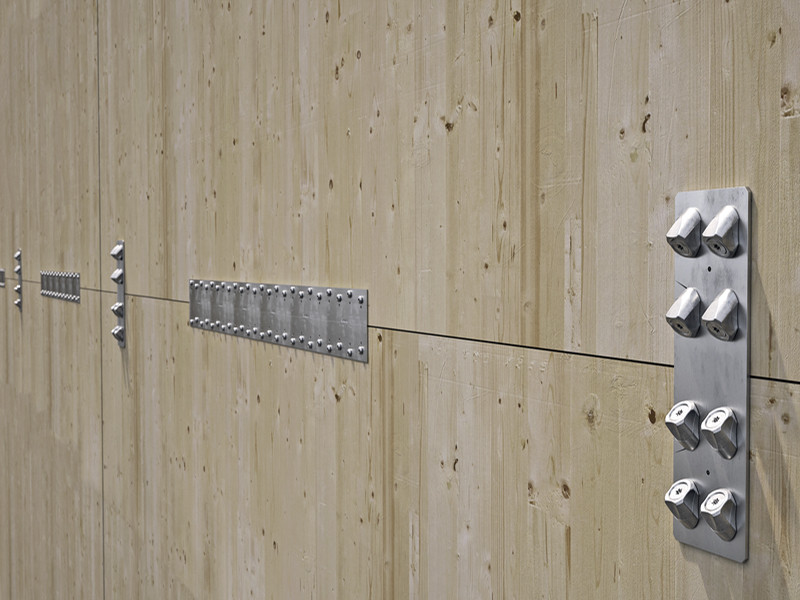

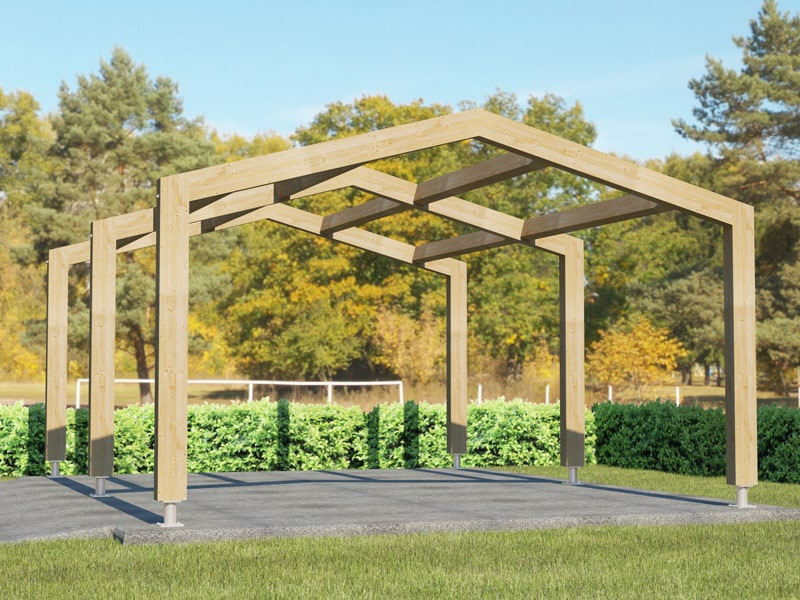

VGU PLATE T est la plaque pour forces de traction qui permet de réaliser de petits portails, pergolas et gazébos en toute simplicité. En combinaison avec la rondelle VGU et les vis VGS, elle permet de transférer les sollicitations de moment dans les assemblages poutre - poteau.

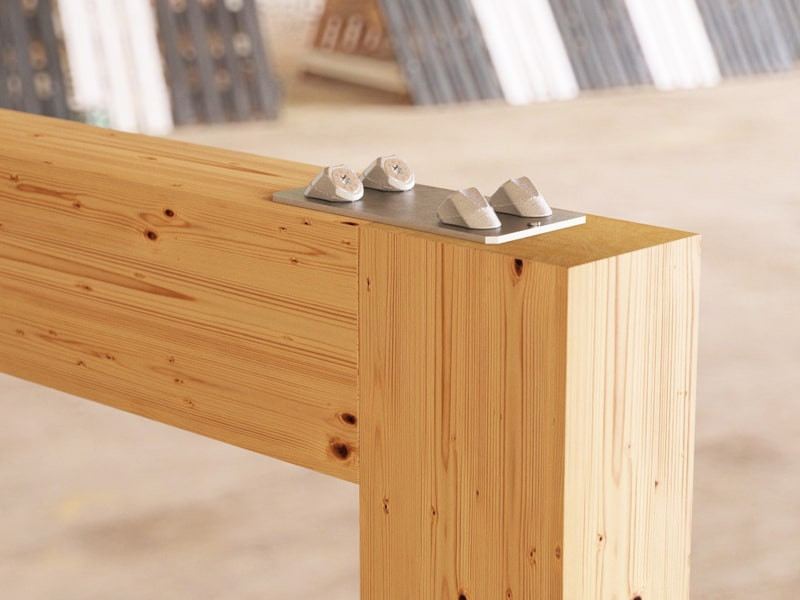

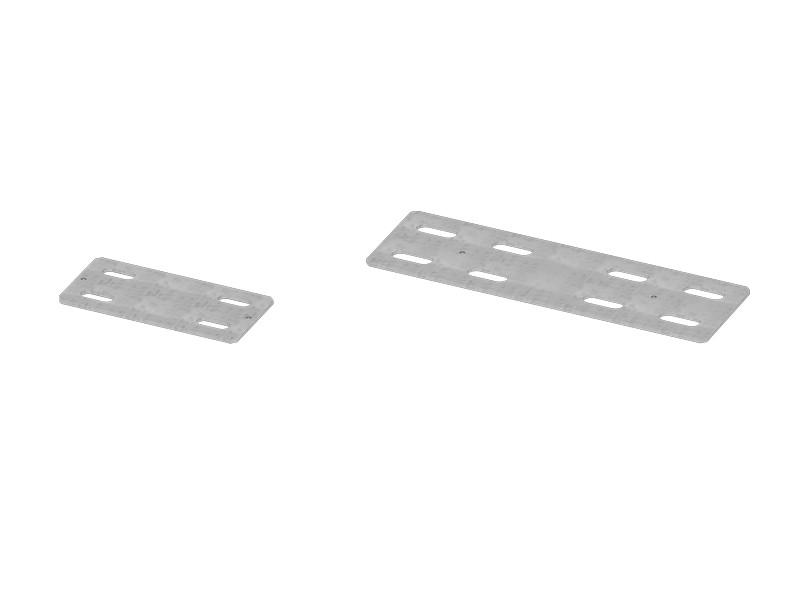

VGU PLATE T, la plaque perforée bidimensionnelle pour forces de traction.

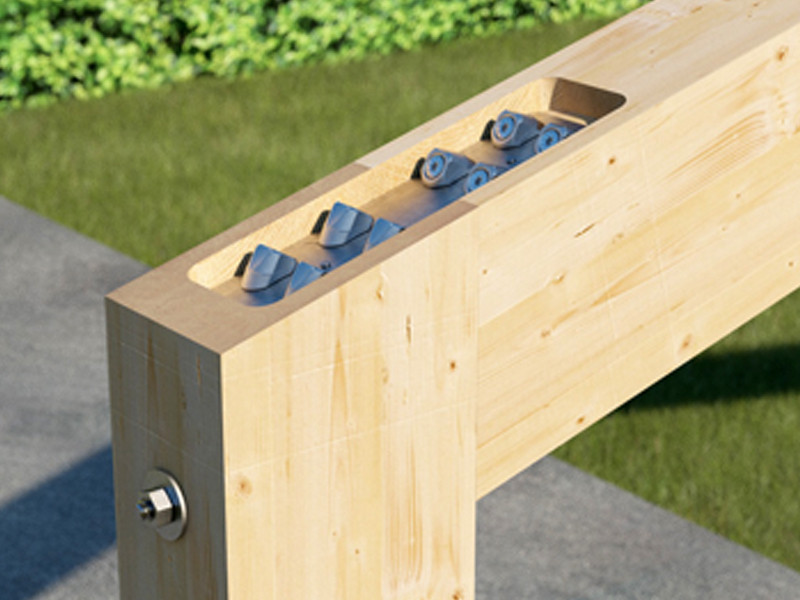

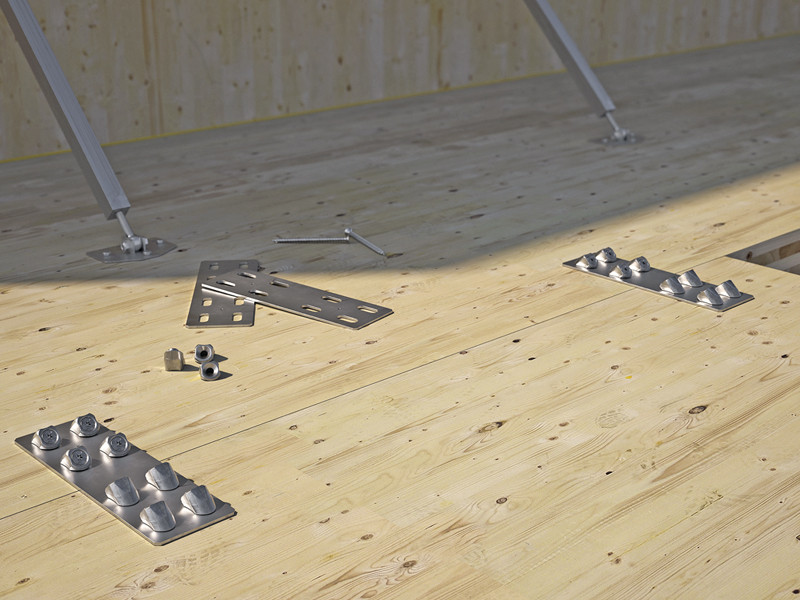

L’assemblage à moment est décomposé par une action de traction absorbée par la plaque VGU PLATE T et par une action de compression absorbée par le bois ou, en alternative, par le connecteur caché DISC FLAT. Grâce à l’utilisation des vis VGS disposées à 45 °, VGU PLATE T permet de transférer des forces de traction élevées.

La plaque perforée bidimensionnelle en acier au carbone électrozingué.est pourvue de fentes pour le logement des rondelles VGU qui permettent l’insertion à 45 ° des vis VGS. Elle est idéale pour être utilisée avec le bois massif et lamellé-collé, le CLT et LVL, et en classe de service 1 et 2.

Documentation

Fiche technique
Déclaration des performances (DOP) Télécharger
Fichier CAO
Fichier BIM.ifc
Fichier BIM.rfa

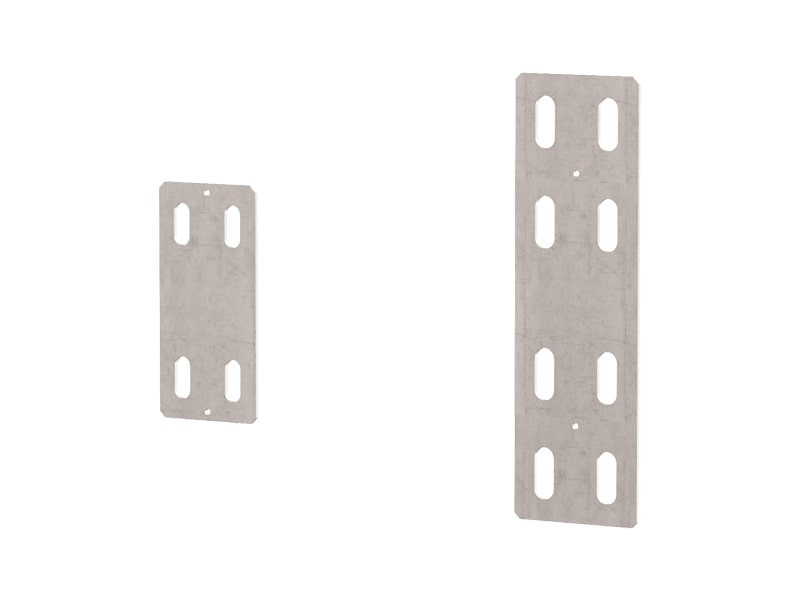

VGU PLATE T

CODE B
[mm]
H
[mm]
s
[mm]
pcs.
VGUPLATET185 88 185 3 1
VGUPLATET350 108 350 4 1

Specifications

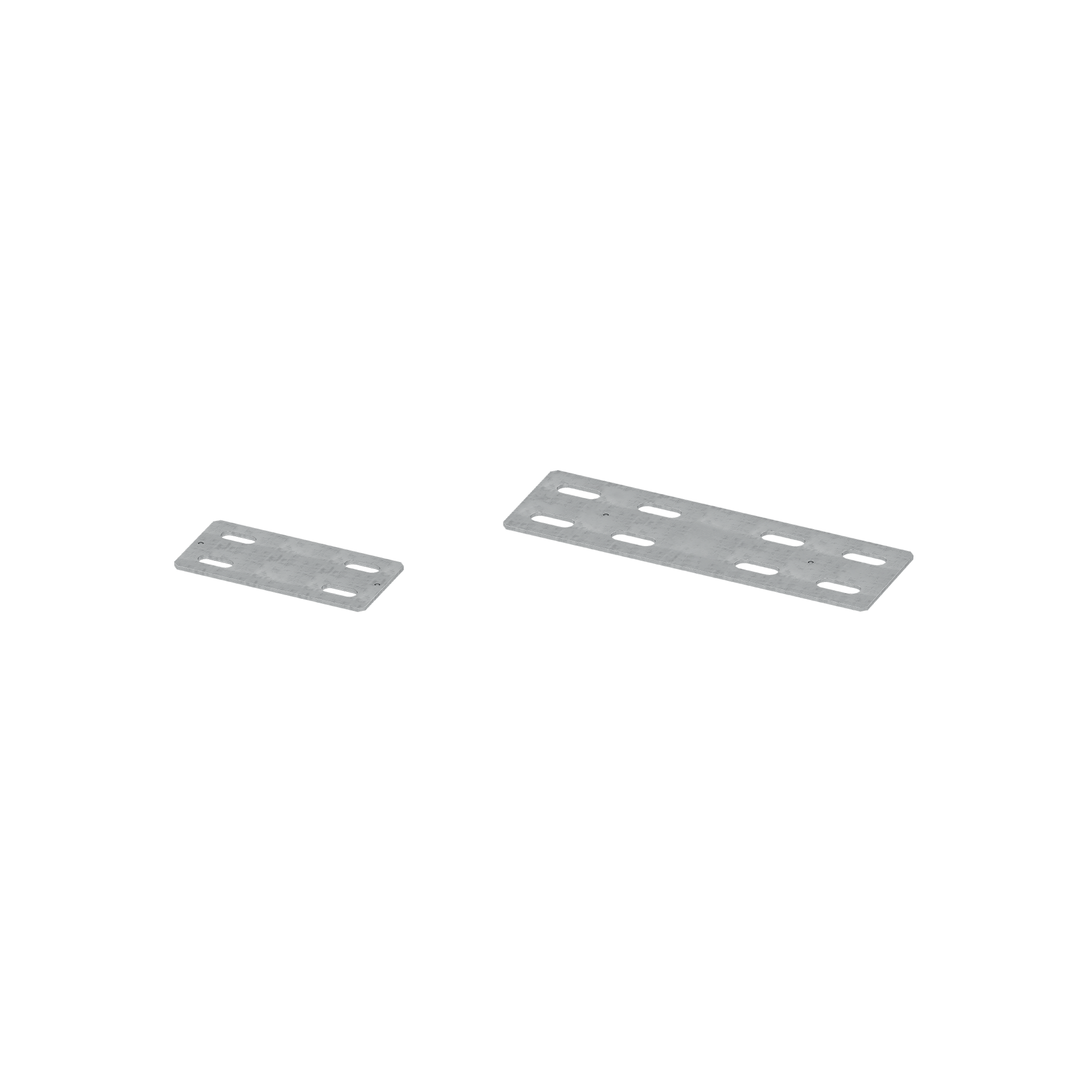

VGU PLATE

Fourniture et mise en œuvre de plaque pour force de traction pour structures en bois, type VGU PLATE.

Domaines d’utilisation :

– Assemblage bois-bois

Matériau :

– Plaque perforée bidimensionnelle en acier au carbone électrozingué

Géométrie :

Équerre : :

– H (mm) = :
– Plaque base (mm) = :
– Épaisseur s (mm) = :

Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
