Ligne de vie sur une structure en bois : les systèmes antichute

Installer une ligne de vie sur un support ou une surface en bois implique de concevoir un système antichute permanent qui tient compte des caractéristiques spécifiques du matériau. Contrairement aux applications sur du béton ou de l’acier, la mise en place d’une ligne de vie sur du bois nécessite une approche technique dédiée, fondée sur les propriétés mécaniques du matériau et sur le comportement de l’ancrage dans le temps.

Rothoblaas propose des systèmes d’ancrage certifiés pour les structures bois, qui sont utilisés sur des chantiers dans toute l’Europe. Au Danemark, la société Rebteknikeren ApS a installé le système H‑RAIL, associé au point d’ancrage WING sur une structure en bois présentant de grandes travées. Cela a permis d’adopter le travail sur corde comme solution principale pour les futures opérations de maintenance.

Les défis techniques d’une ligne de vie sur structure en bois

Le bois est un matériau anisotrope, sensible aux variations hygrothermiques. Les cycles continus d’humidité et de température modifient son volume au fil du temps, avec un risque d’affaiblissement progressif de la tenue des vis et, par conséquent, de perte de stabilité de l’ancrage. Contrairement au béton, l’amorce de dégradation d’un nœud d’ancrage sur bois peut être difficile à détecter visuellement.

En cas de chute, la force d’impact transmise au support peut largement dépasser 10 kN. Sur une poutre en bois, un ancrage rigide génère des sollicitations locales en torsion et en cisaillement susceptibles de casser les fibres ou de provoquer des ruptures partielles. Un autre facteur critique concerne l’étanchéité des membranes : perforer les couches imperméables pour atteindre l’axe neutre des éléments en bois peut créer des ponts thermiques et des points d’infiltration, susceptibles de provoquer des phénomènes de pourrissement interne sur le long terme.

Pour toutes ces raisons, la conception d’une ligne de vie sur une structure en bois doit considérer non seulement le produit, mais aussi le système dans son ensemble. Cela inclut le mode de fixation, la protection de la composition multicouche de la toiture et la répartition des charges.

Ligne de vie à rail sur structure en bois : le système H‑RAIL

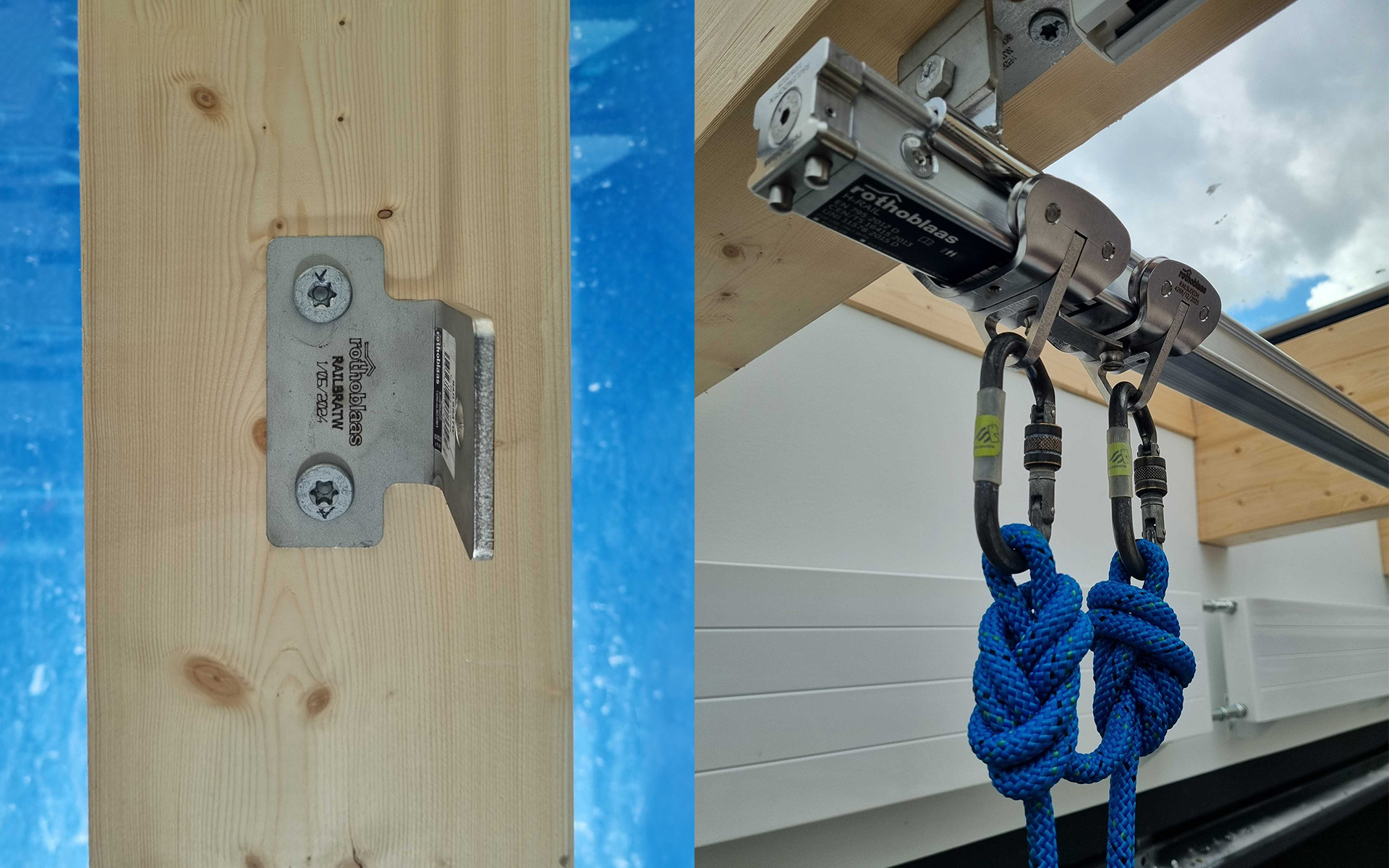

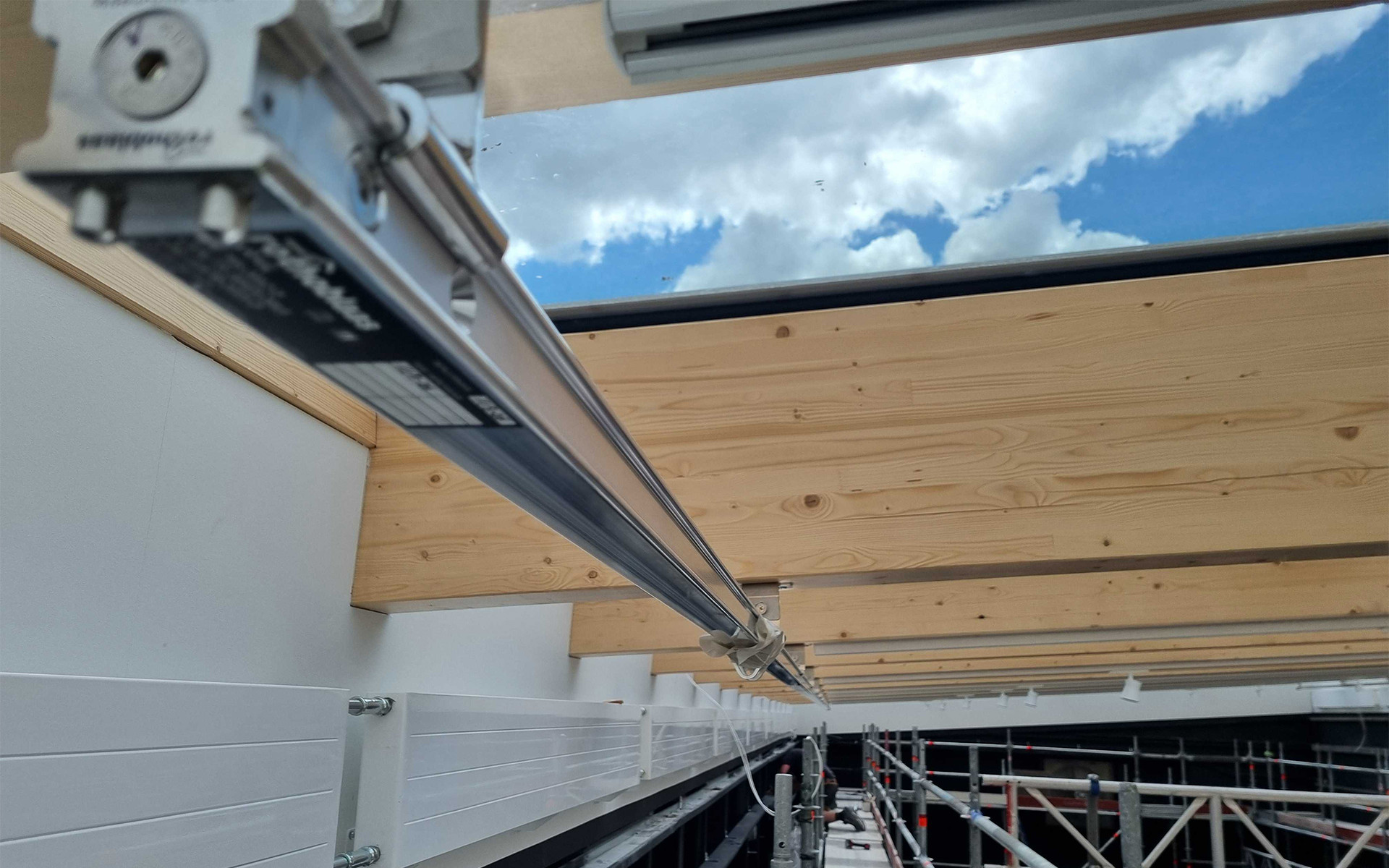

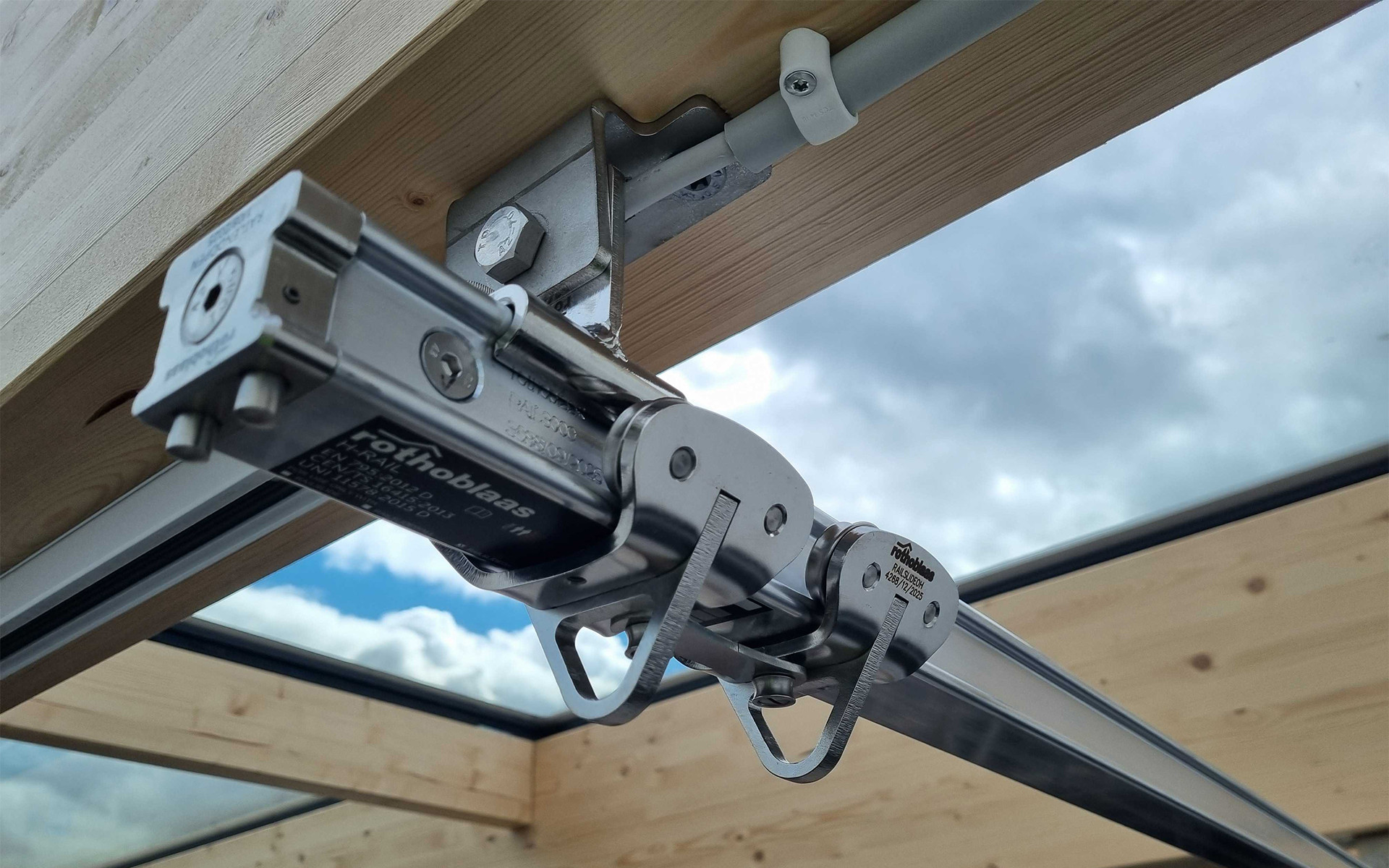

La ligne de vie à rail H‑RAIL est un système antichute rigide et modulaire qui permet de créer des lignes d’ancrage horizontales, avec un nombre réduit de points de fixation. La répartition des charges sur plusieurs appuis rend H‑RAIL particulièrement adapté aux structures en bois, où la concentration des efforts sur un seul nœud augmente le risque de détérioration des fibres.

Le système est modulaire et s’adapte à des géométries variées : le rail peut être configuré en ligne droite ou avec des courbes, avec des rayons de courbure personnalisables et des angles de 90° à 180°. H‑RAIL est disponible dans des couleurs RAL personnalisées et en plusieurs finitions anodisées, afin de s’intégrer de manière discrète dans l’architecture.

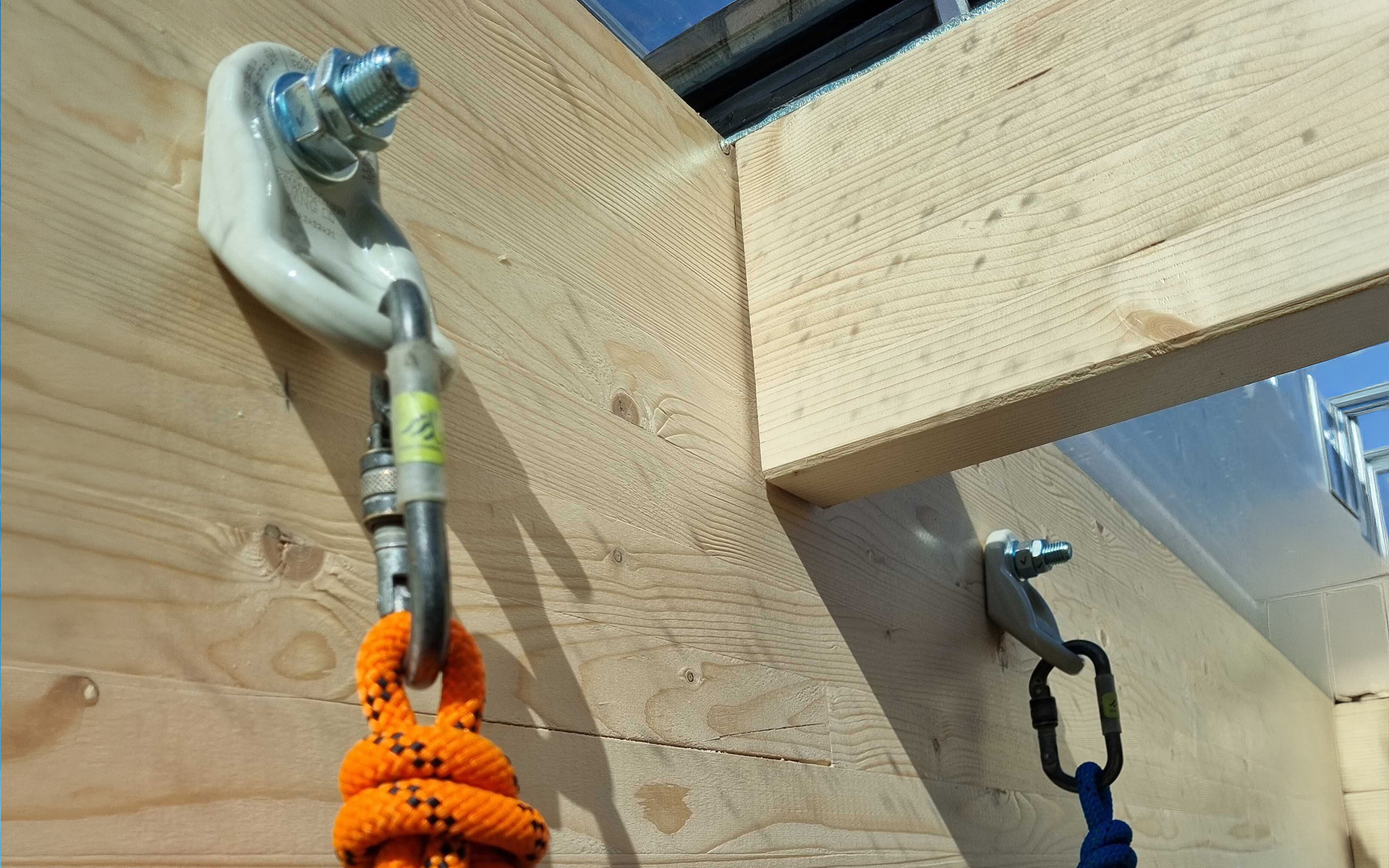

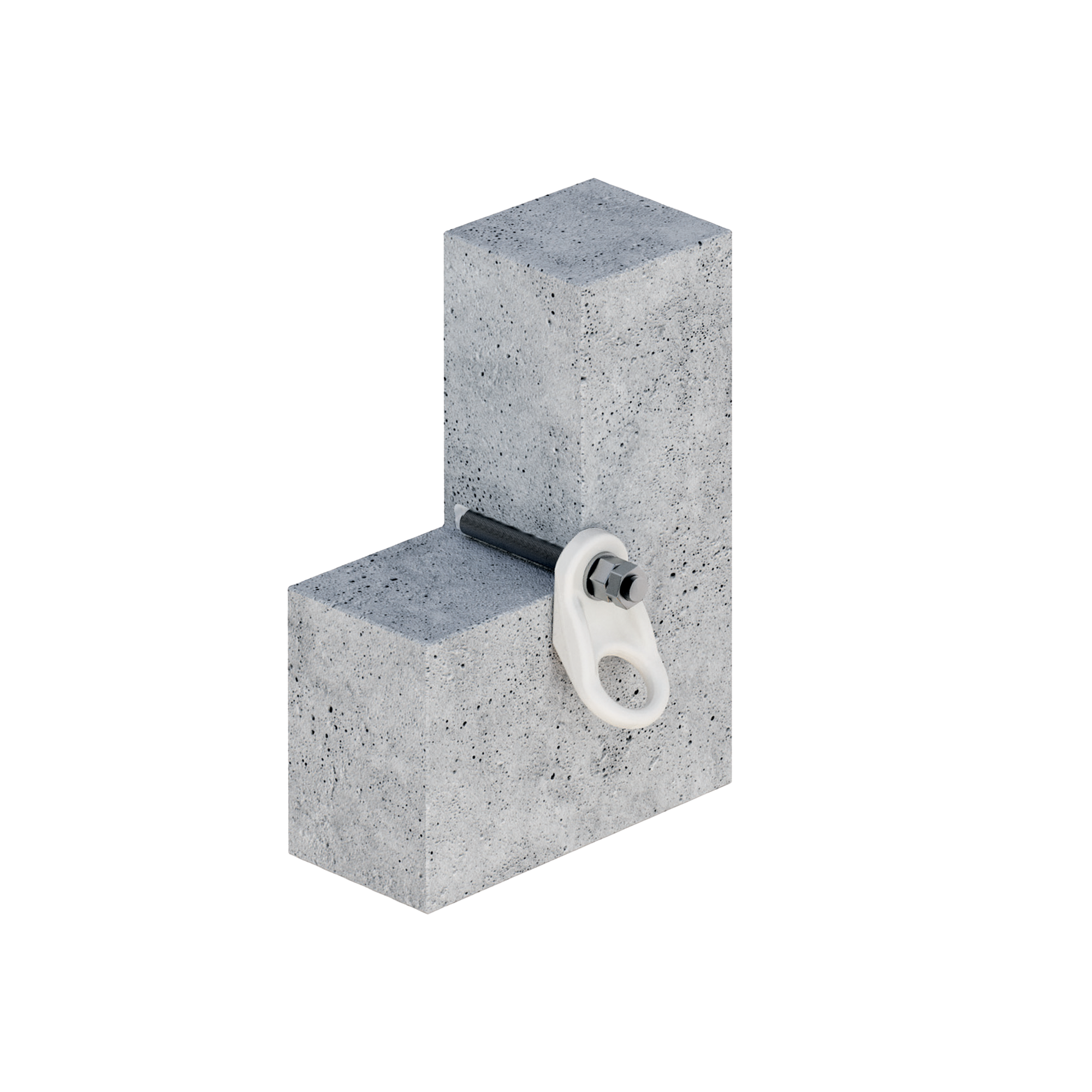

Le point d’ancrage individuel WING complète le système pour le travail sur corde et en suspension, avec la capacité de supporter jusqu’à 3 opérateurs simultanément. Robuste et certifié, WING convient aussi bien à la protection antichute qu’aux travaux en hauteur ininterrompus.

Travail sur corde pour des structures en bois

Le travail sur corde constitue souvent la solution la plus efficace pour intervenir sur des toitures, y compris celles dotées de charpentes en bois, et sur les grandes travées, lorsque l’installation d’échafaudages ou de nacelles implique des coûts et des délais importants. Un système à rail permanent comme H‑RAIL permet des accès répétés sans mise en place d’équipements supplémentaires, ce qui réduit les coûts de maintenance sur le long terme.

Dans le projet danois de Rebteknikeren ApS, le travail sur corde a été retenu comme solution principale, dès les premières phases de conception, pour des raisons à la fois économiques et opérationnelles. Ce choix a directement orienté le dimensionnement et le tracé du système d’ancrage destiné au travail en suspension.

L’accompagnement technique dans la conception du système

Les lignes de vie sur un support en bois doivent être conçues avant la fermeture de la structure. Le fait de définir en phase de conception la position des fixations, la capacité portante des poutres aux points d’ancrage et le parcours du rail permet d’intégrer le système, sans nécessité de reprises sur l’ouvrage.

Dans le cas danois, l’équipe des conseillers techniques Rothoblaas a été impliquée dès les premières phases, en travaillant sur les plans conceptuels en collaboration avec l’installateur. L’accompagnement technique a inclus la vérification du tracé, le dimensionnement du système et la documentation pour la livraison.
