TRASPIR METAL

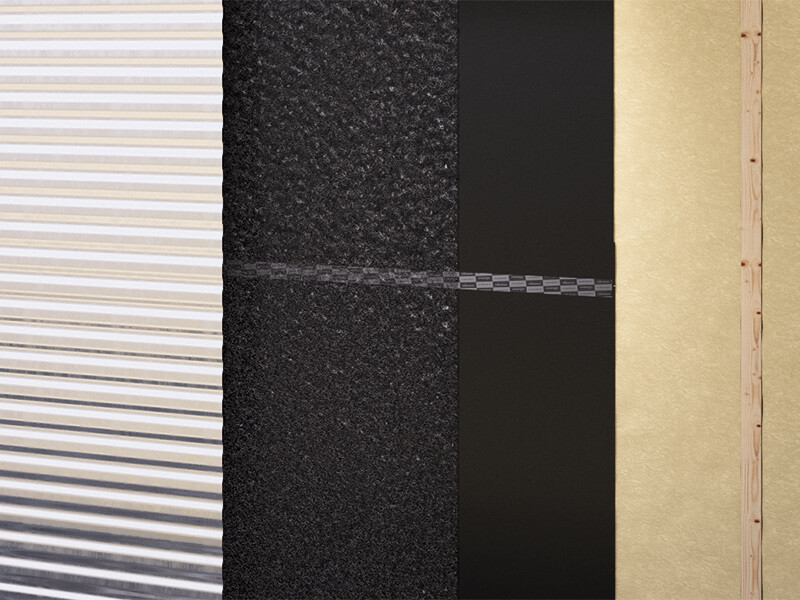

Posée sur un support continu, la natte tridimensionnelle pour insonorisation TRASPIR METAL favorise la microventilation des toitures métalliques, empêchant leur corrosion et augmentant ainsi leur durée de vie. La gamme TRASPIR METAL est disponible avec membrane inférieure imperméable respirante et avec TNT supérieur drainant.
Description
TRASPIR METAL : la seule solution en son genre testée sur place du point de vue de l'isolation acoustique de la pluie battante sur toiture.

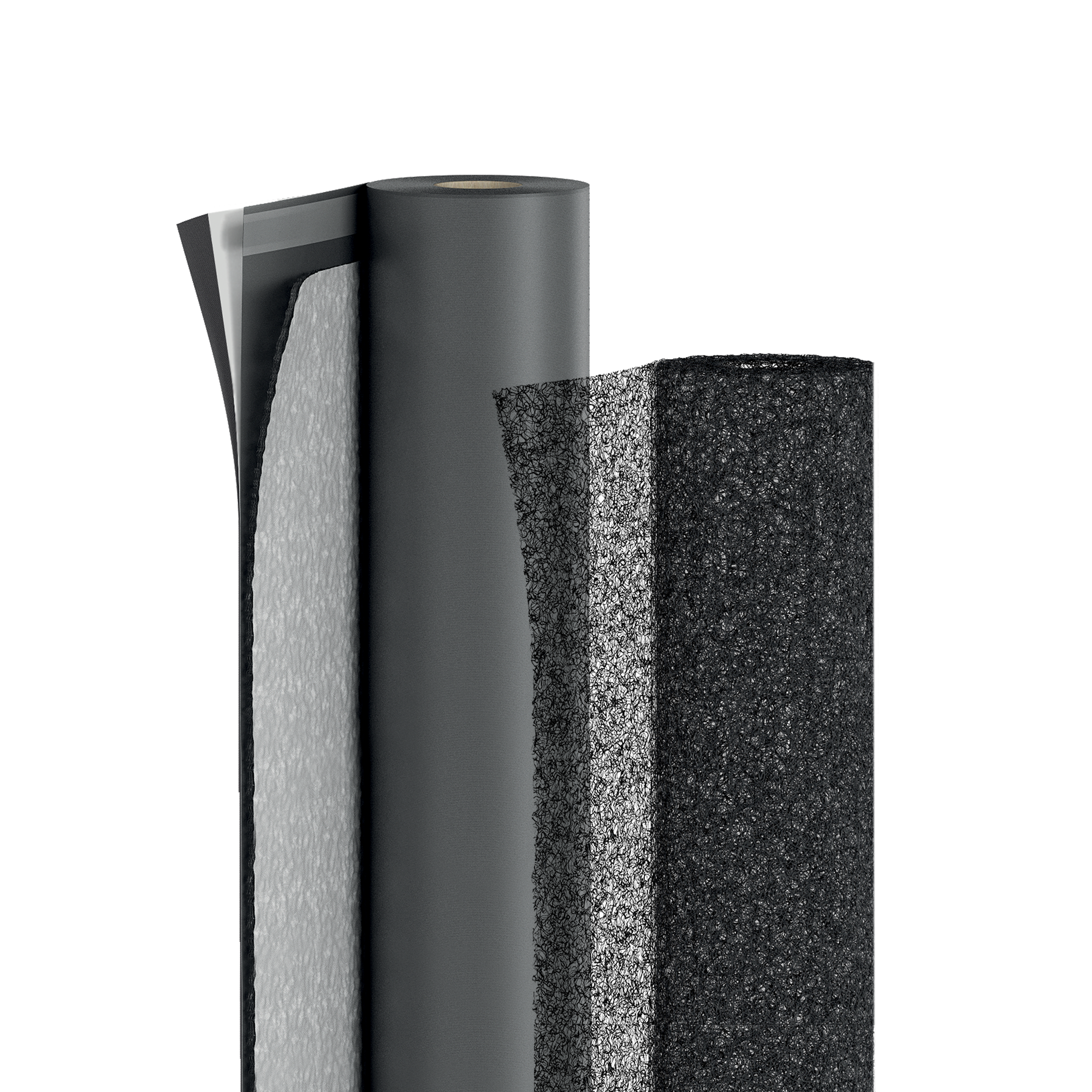

Membrane hautement transpirante couplée à une natte tridimensionnelle et à un feutre de protection. Le feutre supérieur empêche l'entrée des impuretés dans la natte et améliore la circulation en empêchant la stagnation de l'eau. L'efficacité de TRASPIR METAL comme solution pour l'isolation acoustique contre le bruit de la pluie battante est certifiée par l'Istituto Giordano.
Documentation
-
Fiche technique
- Fiche technique Croatian
- Fiche technique Czech
- Fiche technique English
- Fiche technique French
- Fiche technique German
- Fiche technique Greek
- Fiche technique Hungarian
- Fiche technique Italian
- Fiche technique Polish
- Fiche technique Portuguese
- Fiche technique Romanian
- Fiche technique Russian
- Fiche technique Slovene
- Fiche technique Spanish
-
Déclaration des performances (DOP)
-
TEST REPORT AUS/NZ
TRASPIR 3D COAT TT
| CODE | description | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pcs./palette |
|---|---|---|---|---|---|---|---|---|---|
| TTTMET610 | TRASPIR 3D COAT TT | TT | 1.35 | 33 | 44.55 | 4' 5 1/8'' | 108 | 480 | 4 |
3D NET
| CODE | description | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pcs./palette |
|---|---|---|---|---|---|---|---|---|---|
| NET350 | NET 350 | - | 1.25 | 50 | 62.5 | 4' 1 1/4'' | 164 | 673 | 4 |
Données Techniques TRASPIR 3D COAT TT
| Propriété | Norme | Valeurs testées | Conversion USC |
|---|---|---|---|
| Masse par unité de surface | EN 1849-2 | 600 g/m² | 1.97 oz/ft² |
| Épaisseur | EN 1849-2 | 8 mm | 315 mil |
| Transmission de la vapeur d’eau (Sd) | EN 1931 | 0,025 m | 139.86 US perm |
| Résistance à la traction MD/CD | EN 12311-1 | 300 / 225 N/50mm | 34 / 26 lbf/in |
| Allongement MD/CD | EN 12311-1 | > 35 / 50 % | - |
| Résistance à la déchirure au clouage MD/CD | EN 12310-1 | 175 / 150 N | 39 / 34 lbf |
| Imperméabilité à l’eau | EN 1928 | classe W1 | - |
| Résistance aux températures | - | -40 / 80 °C | -40 / 176 °F |
| Réaction au feu | EN 13501-1 | classe E | - |
| Étanchéité à l’air | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Conductivité thermique (λ) | - | 0,3 W/(m·K) | 0.17 BTU/(h·ft·°F) |
| Chaleur spécifique | - | 1800 J/(kg·K) | - |
| Densité | - | ca. 75 kg/m³ | - |
| Facteur de résistance à la diffusion de vapeur (μ) | - | ca. 33 | - |
| Stabilité aux UV (1 ) | - | 336h (3 mois) | - |
| Colonne d'eau | ISO 811 | > 250 cm | > 98 in |
| Imperméabilité à l’eau après vieillissement artificiel | EN 1297 / EN 1928 | classe W1 | - |
| Après vieillissement artificiel - résistance à traction MD/CD | EN 1297 / EN 12311-1 | 285 / 185 N/50mm | 33 / 21 lb/in |
| Après vieillissement artificiel - allongement | EN 1297 / EN 12311-1 | 35 / 30 % | - |
| Flexibilité à basses températures | EN 1109 | -40 °C | -40 °F |
| Indice des vides | - | 95 % | - |
| Réduction de l'indice de valorisation du pouvoir phono-isolant ΔRw | ISO 10140-2 / ISO 717-1 | 1 dB | - |
| Réduction du niveau global d'intensité sonore pondéré A dû au bruit de la pluie battante ΔLiA | ISO 140-18 | ca. 4 dB | - |
| VOC | - | non pertinente | - |
| Réduction du niveau de pression acoustique d'impact ΔLw (2 ) | ASTM E492 | 15 dB | - |
Données Techniques 3D NET
| Propriété | Norme | Valeurs testées | Conversion USC |
|---|---|---|---|
| Masse par unité de surface | EN 1849-2 | 350 g/m² | 1.15 oz/ft² |
| Épaisseur | EN 1849-2 | 7,5 mm | 295 mil |
| Force de la traction NET MD/CD | EN 12311-1 | 1,3 / 0,5 N/50mm | 0 / 0 lb/in |
| Allongement NET MD/CD | EN 12311-1 | 95 / 65 % | - |
| Résistance aux températures | - | -40 / 80 °C | -40 / 176 °F |
| Réaction au feu | EN 13501-1 | classe F | - |
| Conductivité thermique (λ) | - | 0,3 W/(m·K) | 0.17 BTU/(h·ft·°F) |
| Chaleur spécifique | - | 1800 J/(kg·K) | - |
| Densité | - | ca. 45 kg/m³ | - |
| Stabilité aux UV (1 ) | - | 336h (3 mois) | - |
| Indice des vides | - | 95 % | - |
| Réduction de l'indice de valorisation du pouvoir phono-isolant ΔRw | ISO 10140-2 / ISO 717-1 | 1 dB | - |
| Réduction du niveau global d'intensité sonore pondéré A dû au bruit de la pluie battante ΔLiA | ISO 140-18 | 4 dB | - |
| VOC | - | non pertinente | - |
Composition TRASPIR 3D COAT TT
| couche de protection | tissu non tissé en PP |
|---|---|
| grille 3D | natte tridimensionnelle en PP |
| COUCHE SUPÉRIEURE | tissu non tissé en PP |
| COUCHE INTERMÉDIAIRE | film respirant en PP |
| COUCHE INFÉRIEURE | tissu non tissé en PP |
Composition 3D NET
| grille 3D | natte tridimensionnelle en PP |
|---|
Specifications
TRASPIR 3D COAT TT
Fourniture et pose de nattes tridimensionnelles pour toitures métalliques, de type TRASPIR 3D COAT TT.
Composition
De la couche supérieure à la couche inférieure :
-
natte tridimensionnelle en PP
-
tissu non-tissé en PP
-
film respirant en PP
-
tissu non-tissé en PP
Propriété
-
Masse par unité de surface [g/m²] : 600
-
Épaisseur [mm] : 8
-
Transmission de la vapeur d'eau Sd [m] : 0 025
-
Résistance à la traction MD/CD [N/50mm] : 300/220
-
Allongement MD/CD : > 35/50%
-
Résistance à la déchirure au clouage MD/CD [N] : 150/175
-
Étanchéité à l’eau : classe W1
-
Résistance thermique [°C] : -40/80
-
Classe d'inflammabilité : classe E
-
Densité ρ [kg/m^3] : 75
-
Facteur de résistance à la vapeur d'eau μ : 33
-
Contenu VOC : < 0,02 %
-
Exposition aux agents atmosphériques : 2 semaines
-
Imperméabilité à l’eau après vieillissement artificiel : classe W1
-
Résistance à la traction MD/CD après vieillissement artificiel [N/50mm] : > 240/155
-
Allongement après vieillissement artificiel : > 30/40%
Description
Membrane hautement transpirante couplée à une natte tridimensionnelle et à un feutre de protection. Le feutre supérieur empêche la pénétration des impuretés dans la natte et en améliore la praticabilité, favorisant la micro-ventilation des toitures métalliques et prévenant la stagnation de l’eau en dessous, évitant ainsi la corrosion.
Pose
La surface d’application doit être sèche, sans poussière ni graisse. Tout élément présent sur la surface doit être éliminé afin que la membrane ne s'abîme pas durant la pose. Toute information complémentaire sur l'installation peut être trouvée dans les instructions spécifiques mises à disposition par le fournisseur.
