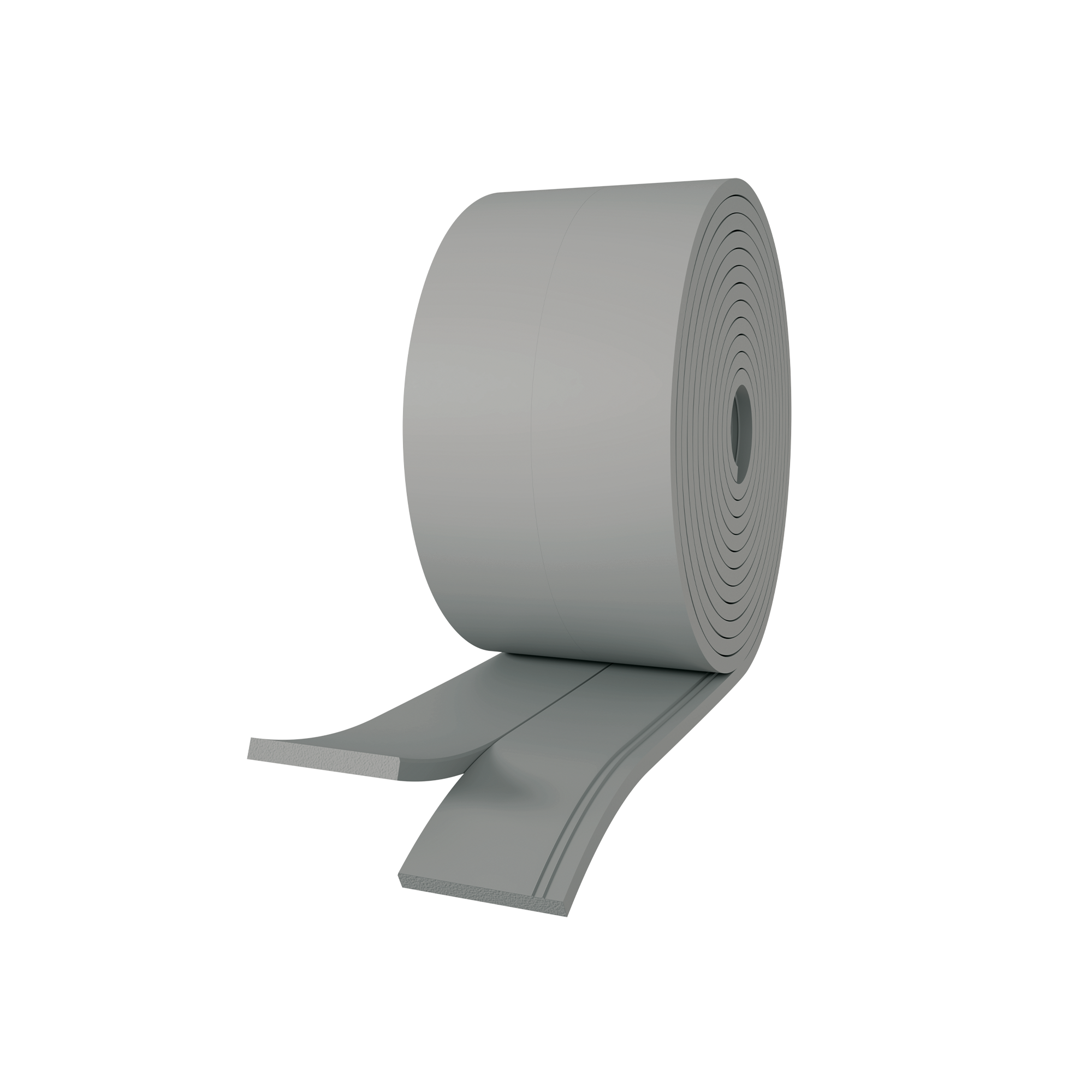

PIANO
PIANO est le matériau isolant acoustique qui réduit les vibrations et offre un bon confort acoustique, aussi bien à l’intérieur de planchers légers que dans les bâtiments plus complexes et à charges élevées.
Certifié selon ETE, il est disponible en 5 versions couvrant ainsi une large gamme de charges, à partir des planchers flottants aux bâtiments à plusieurs étages.
Certaines versions sont prédécoupées et permettent d’obtenir plusieurs largeurs avec le même produit. PIANO est reconnaissable grâce à des géométries et couleurs différentes qui identifient les charges applicables.
APPLICATIONS

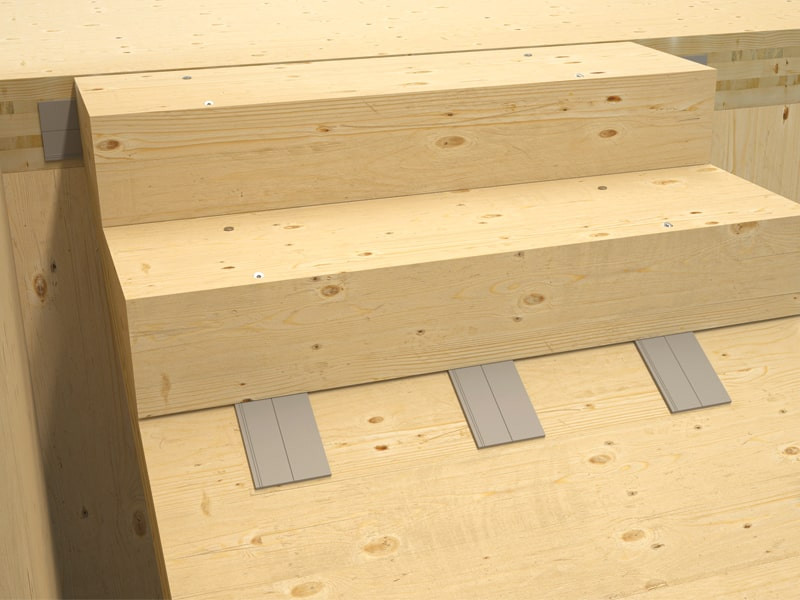

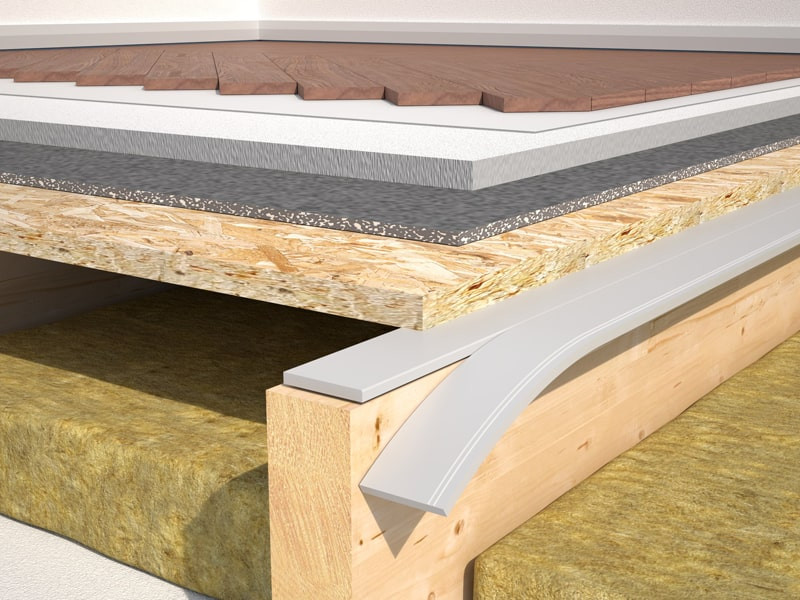

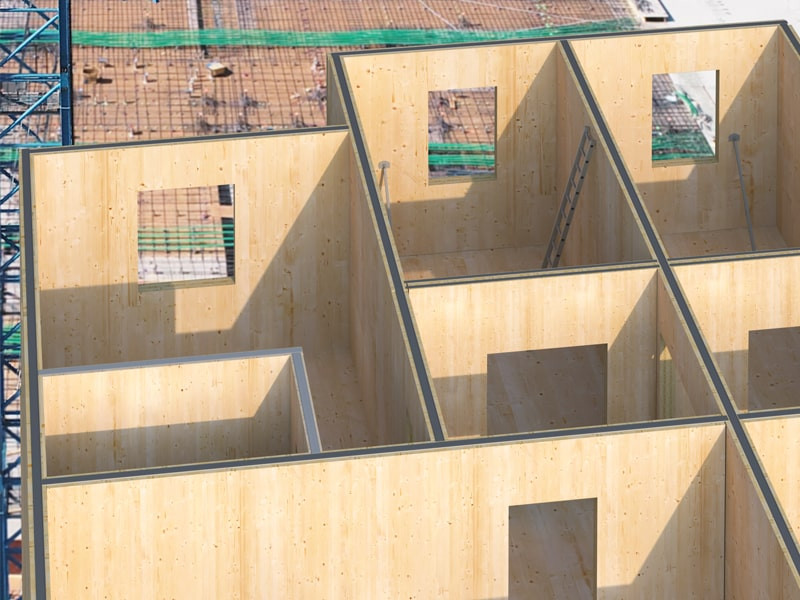

- Planchers légers, timber frame, ossatures plateformes et massives comme CLT ou LVL
- Il s’applique avec PRIMER SPRAY ou DOUBLE BAND également sur des liteaux
Grâce au mélange expansé et extrudé d’EPDM, PIANO est un matériau isolant acoustique qui offre des valeurs d’amélioration acoustique supérieures à 4 dB.
Description
CARACTÉRISTIQUES
- Le mélange élastique d’EPDM est capable de compenser les dilatations du bois et de la structure
- Anti-vibrations : PIANO atténue les vibrations dans des conditions statiques et dynamiques grâce à sa capacité à absorber et à dissiper l'énergie du système
- Haute durabilité dans le temps, stabilité chimique et aux rayons UV
- Disponibles en 5 versions, dont certaines prédécoupées varient en couleur et charges acoustiques
- La section compacte le rend plus stable contre l'écrasement
- Ne contient pas de COV
- Après un processus réglementaire strict, il a été testé et certifié selon ETA 23/0193
Pour connaître l’influence de PIANO en présence de vis et de clous, et les tests sur des assemblages bois-bois.

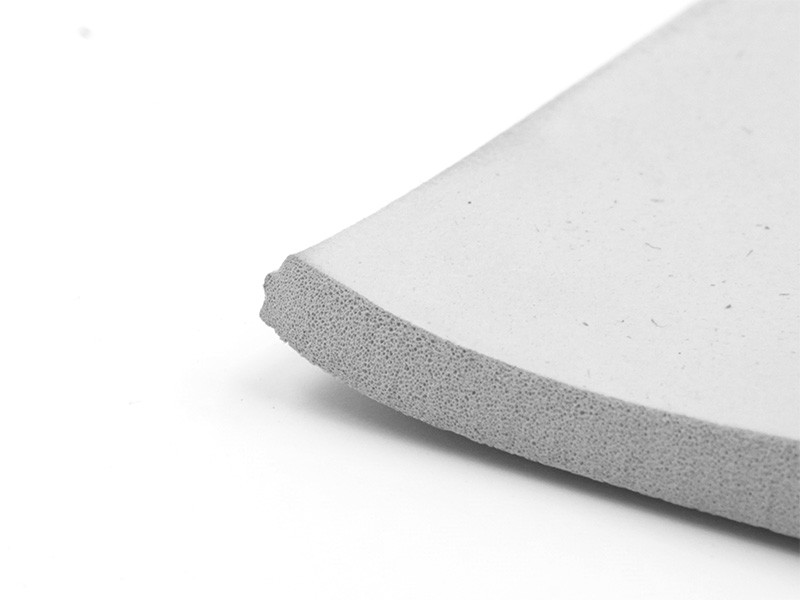

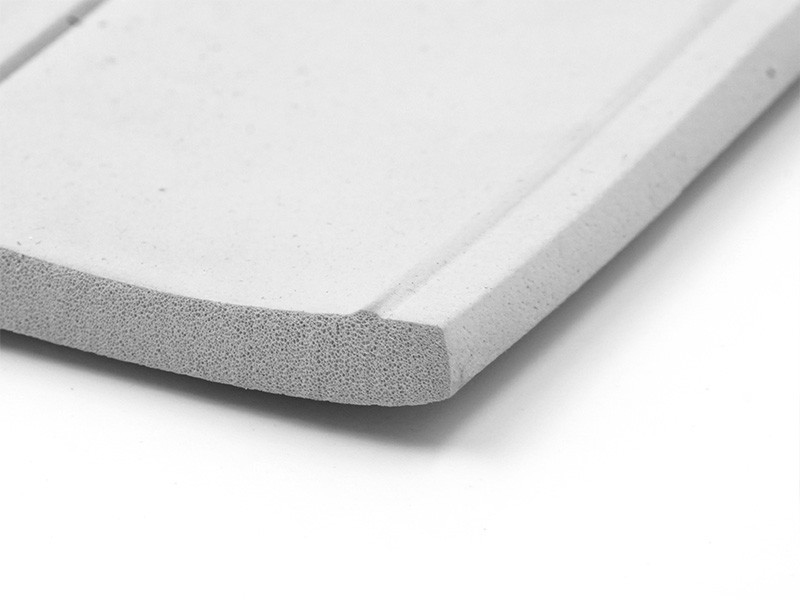

PIANO A
Pour faibles charges et structures légères.
Performances
Amélioration acoustique testée : Δl,ij (3): > 4 dB
Charge maximale applicable (abaissement 3mm ) : 0,15 N/mm²
Charge acoustique : de 0,008 à 0,052 N/mm²

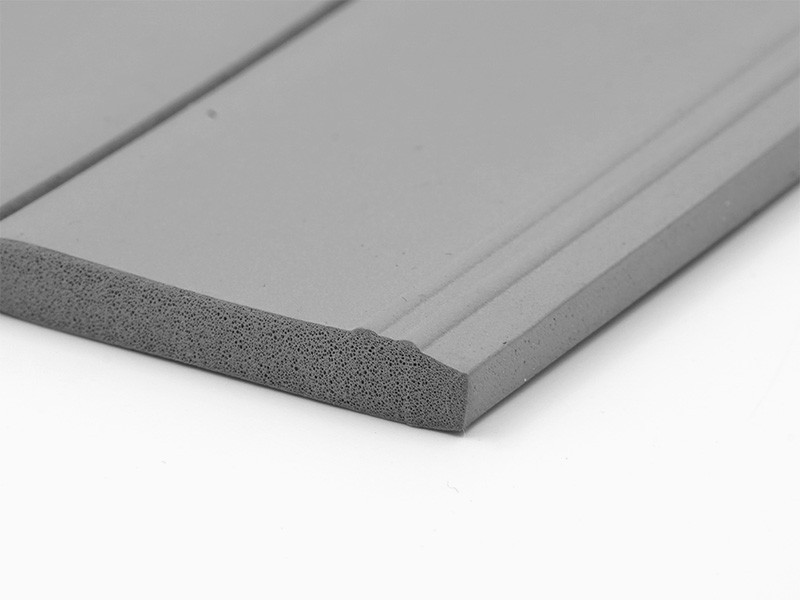

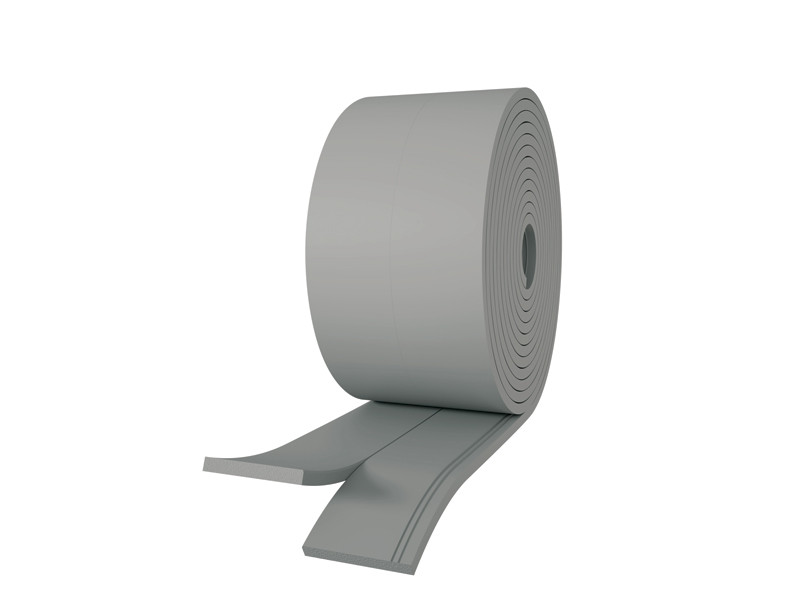

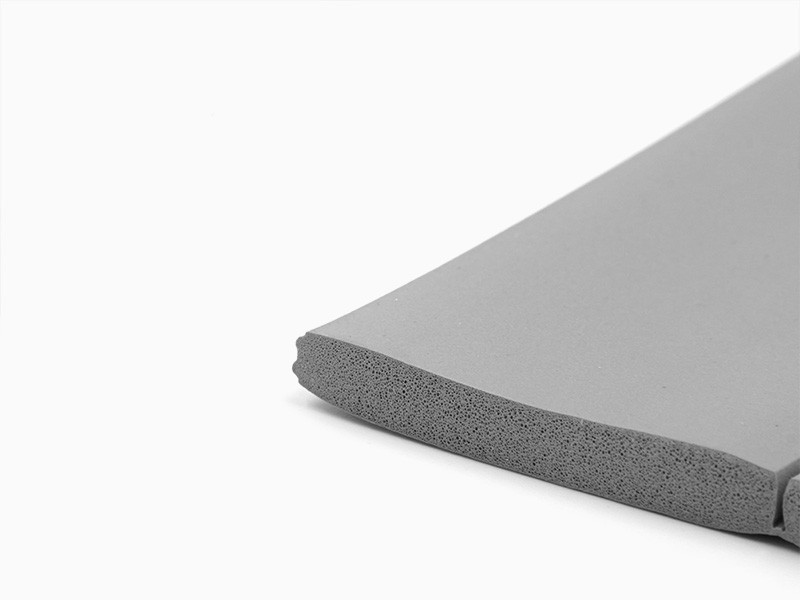

PIANO B
Pour faibles charges et structures légères.
Performances
Amélioration acoustique testée : Δl,ij (3): > 4 dB
Charge maximale applicable (abaissement 3mm ) : 0,15 N/mm²
Charge acoustique : de 0,008 à 0,052 N/mm²

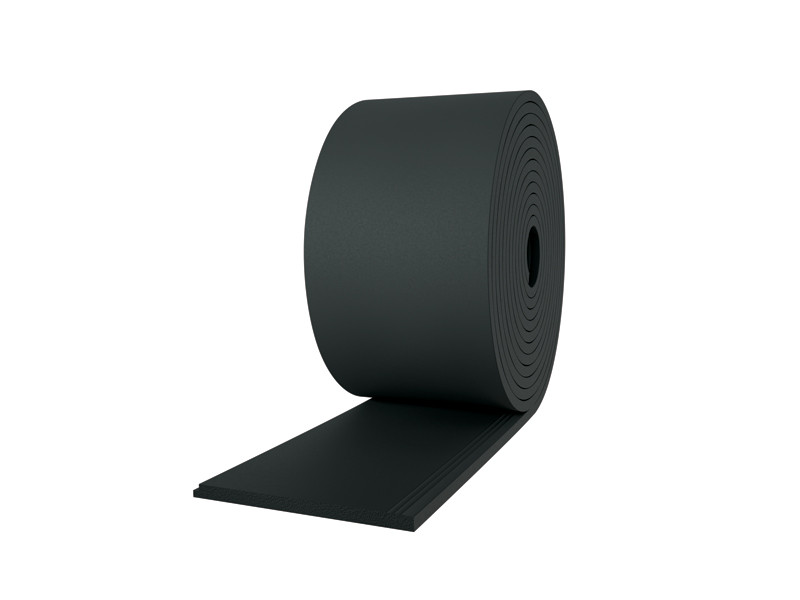

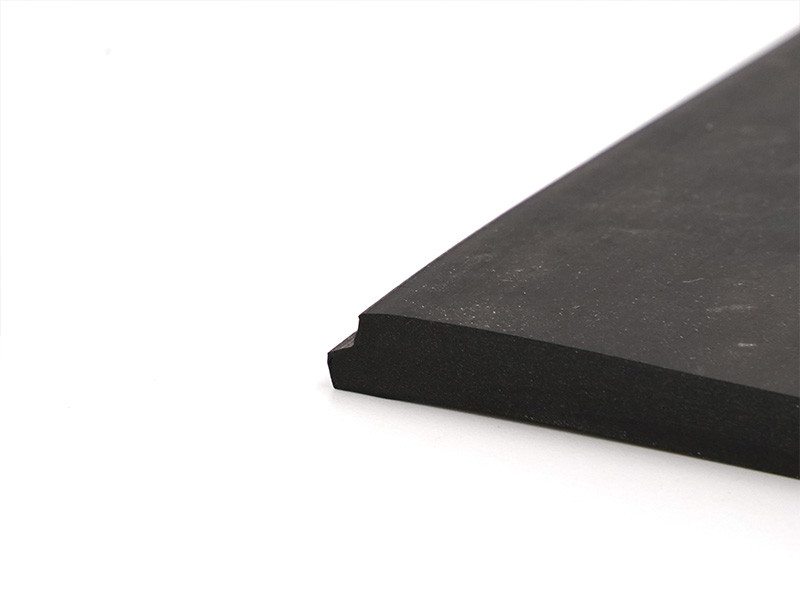

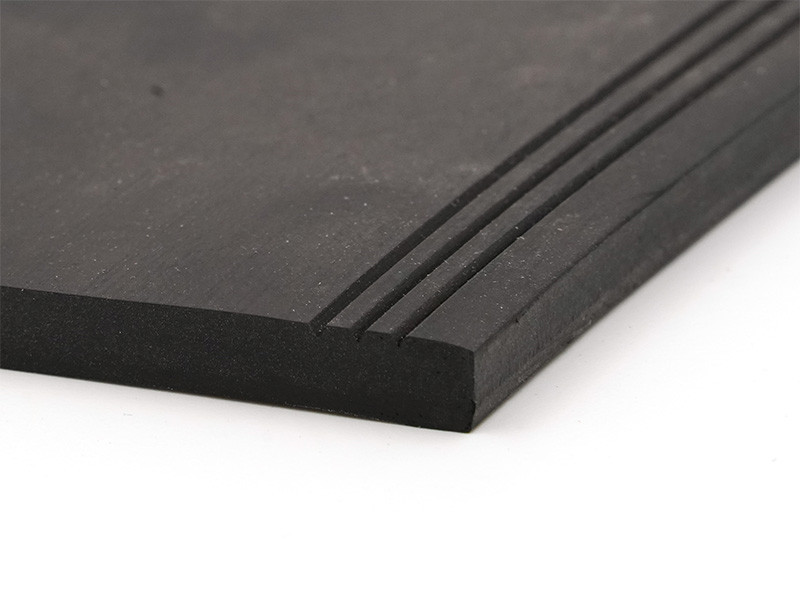

PIANO C
Pour charges moyennes.
Performances
Amélioration acoustique testée : Δl,ij (3): > 4 dB
Charge maximale applicable (abaissement 3mm ) : 12,07 N/mm²
Charge acoustique : de 0,12 à 1,4 N/mm²

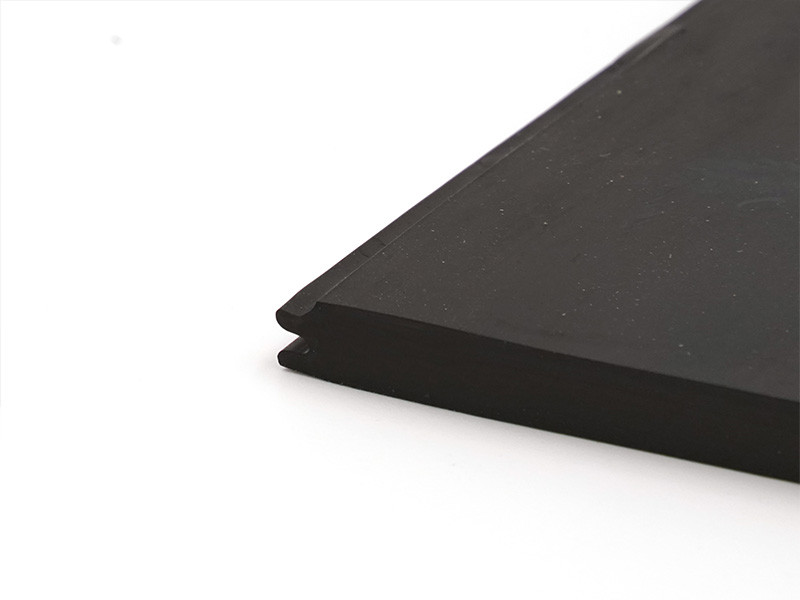

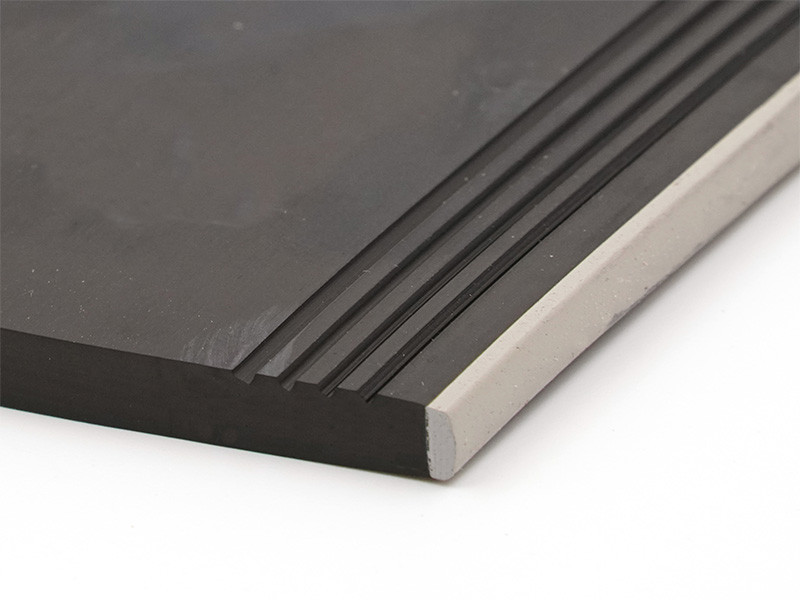

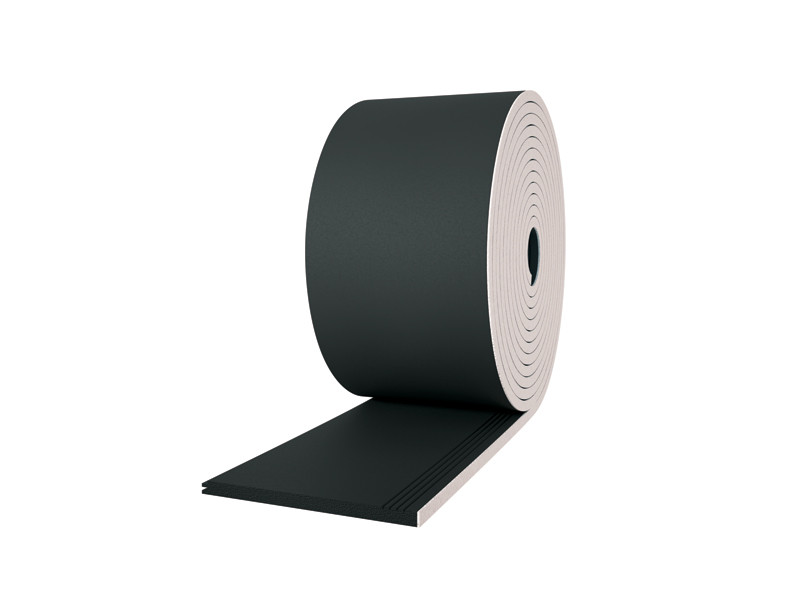

PIANO D
Pour des charges plus élevées par rapport aux versions A, B et C.
Indiqué comme matériau isolant acoustique pour des bâtiments complexes, de grande hauteur.
Performances
Amélioration acoustique testée : Δl,ij (3): > 4 dB
Charge maximale applicable (abaissement 3mm ) : 16,9 N/mm²
Charge acoustique : de 1,2 à 2,28 N/mm²

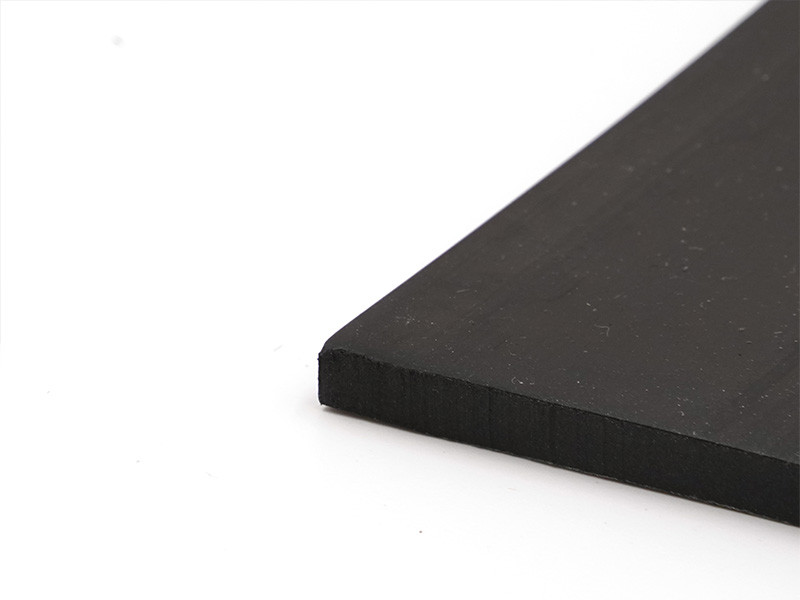

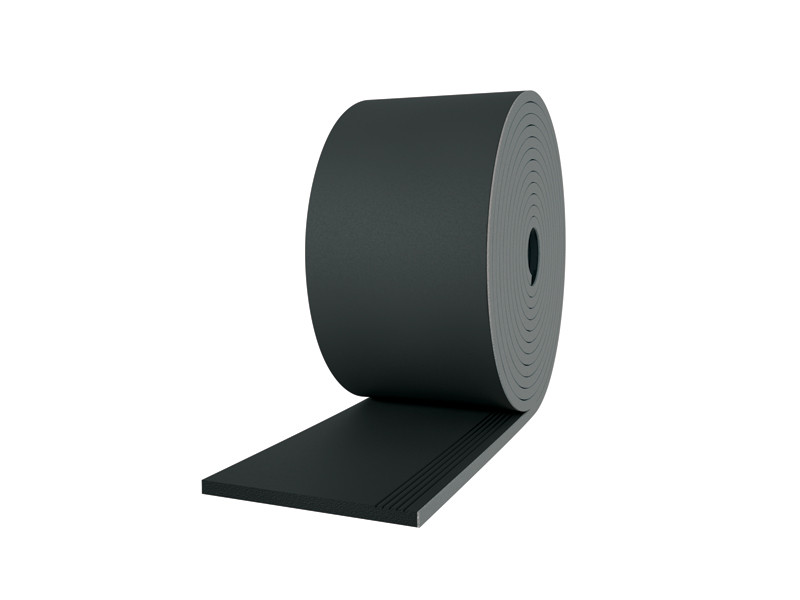

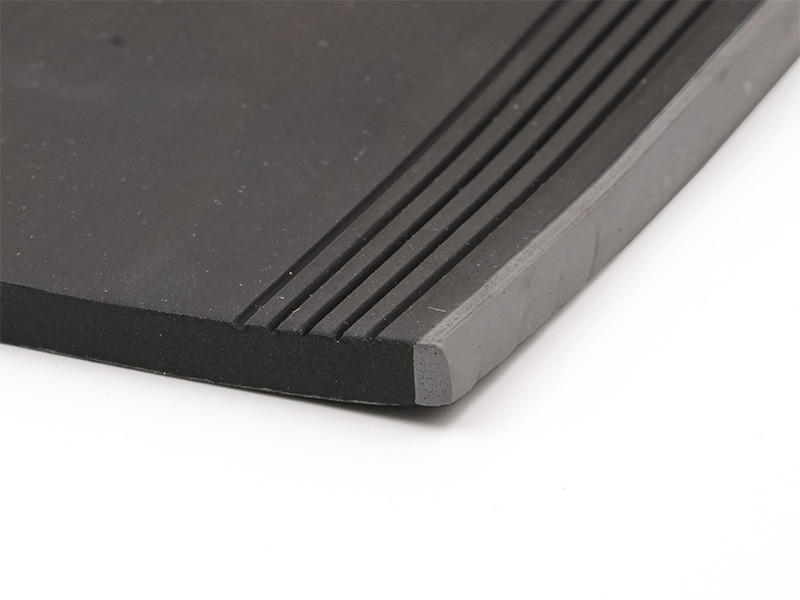

PIANO E
Pour des charges élevées et des constructions à plusieurs étages.
Performances
Amélioration acoustique testée : Δl,ij (3): > 4 dB
Charge maximale applicable (abaissement 3mm ) : 17,07 N/mm²
Charge acoustique : de 1,8 à 3,2 N/mm²
PIANO
| CODE | B
[mm]
|
L
[m]
|
s
[mm]
|
pcs. |
DOP
|
|---|---|---|---|---|---|
| PIANOA4040 | 80 | 10 | 6 | 1 | |
| PIANOA5050 | 100 | 10 | 6 | 1 | |
| PIANOA6060 | 120 | 10 | 6 | 1 | |
| PIANOA140 | 140 | 10 | 6 | 1 | |
| PIANOB4040 | 80 | 10 | 6 | 1 | |
| PIANOB5050 | 100 | 10 | 6 | 1 | |
| PIANOB6060 | 120 | 10 | 6 | 1 | |
| PIANOB140 | 140 | 10 | 6 | 1 | |
| PIANOC080 | 80 | 10 | 6 | 1 | |
| PIANOC100 | 100 | 10 | 6 | 1 | |
| PIANOC120 | 120 | 10 | 6 | 1 | |
| PIANOC140 | 140 | 10 | 6 | 1 | |
| PIANOD080 | 80 | 10 | 6 | 1 | |
| PIANOD100 | 100 | 10 | 6 | 1 | |
| PIANOD120 | 120 | 10 | 6 | 1 | |
| PIANOD140 | 140 | 10 | 6 | 1 | |
| PIANOE080 | 80 | 10 | 6 | 1 | |
| PIANOE100 | 100 | 10 | 6 | 1 | |
| PIANOE120 | 120 | 10 | 6 | 1 | |
| PIANOE140 | 140 | 10 | 6 | 1 |
Specifications
PIANO
Fourniture et pose de profil résilient pour l’isolation acoustique, de type PIANO.
Géométrie
-
B (mm) = 80 ÷ 140
-
L (m) = 10
-
s (mm) = 6
Propriété
-
Amélioration acoustique Δl,ij [dB] : > 4
-
Compression à 3 mm de déformation (N/mm^2) : 0,15 ÷ 17,07
-
Classe d'inflammabilité : classe E
-
Absorption d’eau après 48h : < 4,25 %
Normes et certifications
Marqué CE selon ETA_23/0193
Description
Profil résilient d'isolation acoustique qui réduit les vibrations, aussi bien dans les planchers légers que dans les bâtiments complexes et aux charges élevées. Grâce à son mélange EPDM expansé et extrudé, il garantit une amélioration acoustique élevée. Son élasticité permet de compenser la dilatation du bois et de la structure, tandis que sa section compacte le rend résistant à l'écrasement. Il agit comme un élément antivibratoire grâce à sa capacité à absorber et à dissiper l'énergie du système, aussi bien en conditions statiques que dynamiques. Il ne contient aucun COV et est stable aux rayons UV.
Pose

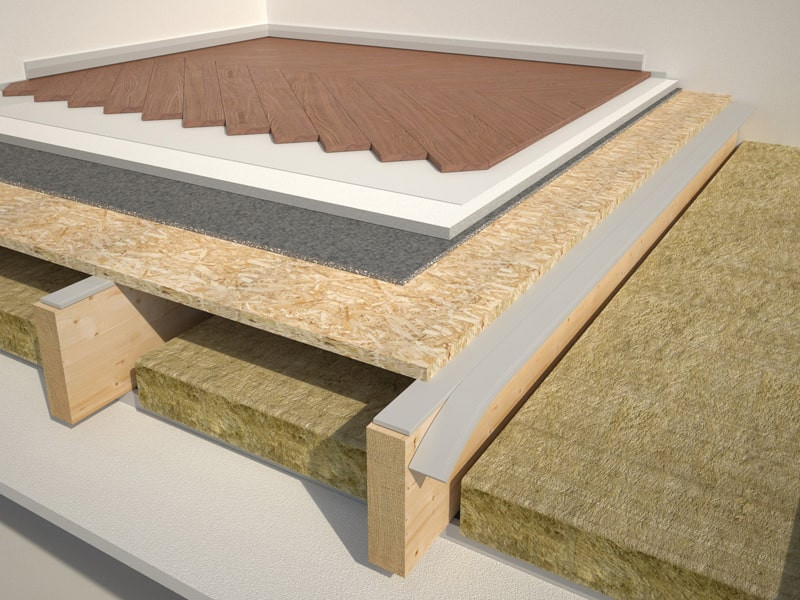

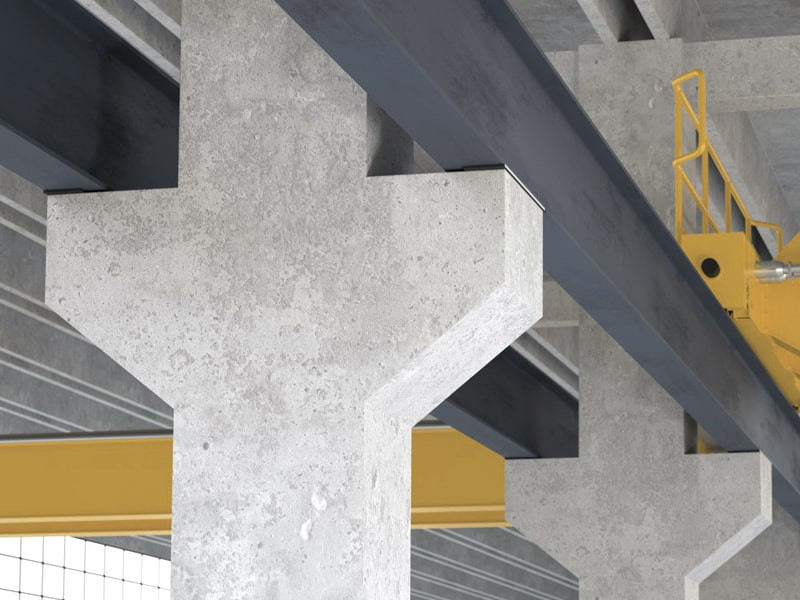

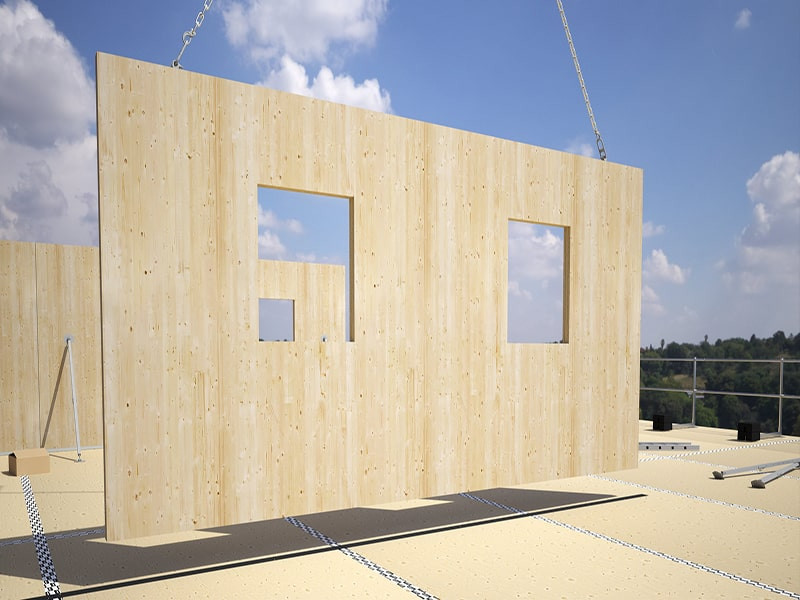

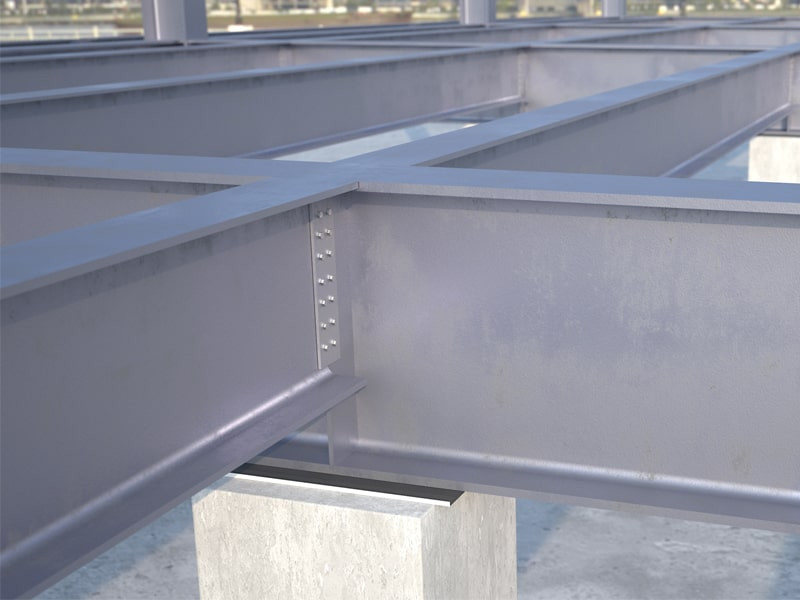

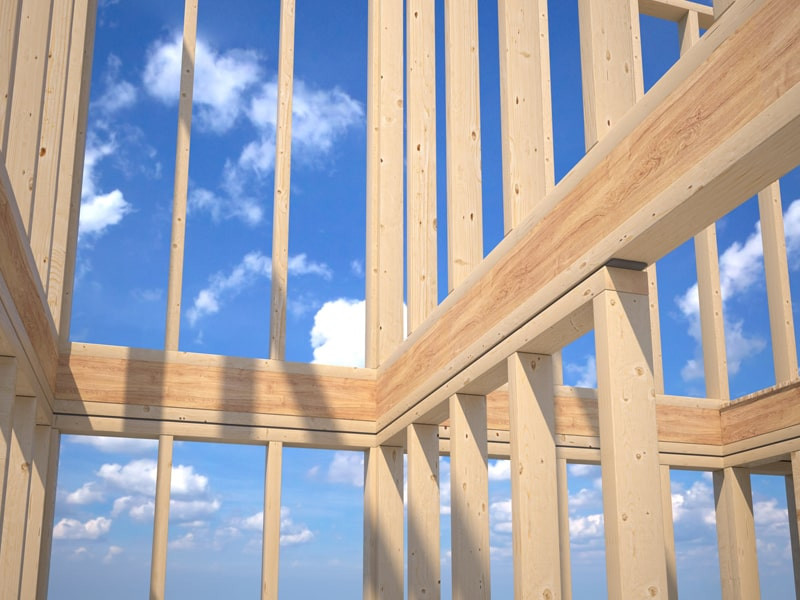

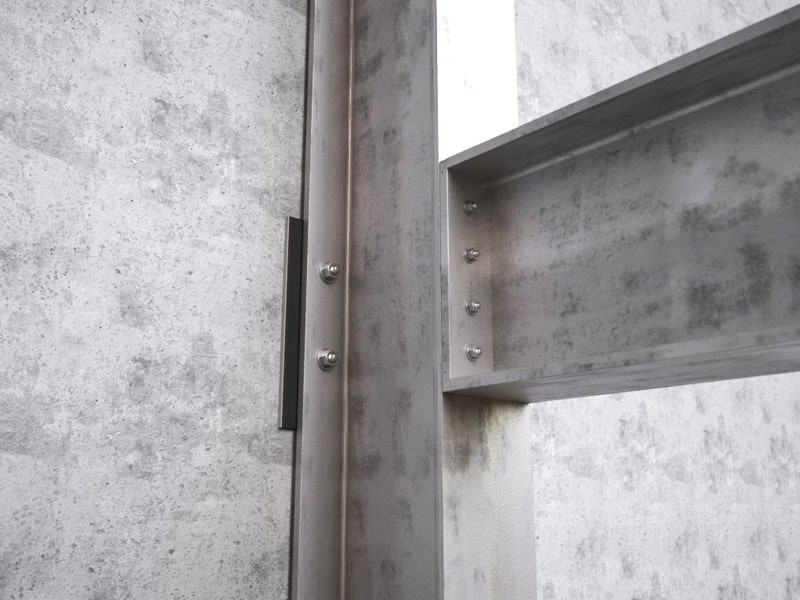

Il peut être appliqué sur des planchers légers, des ossatures bois (Timber frame), des structures à ossature et massives comme le CLT et le LVL. Il peut également être appliqué sur l'acier et le béton à l'aide d'un produit comme PRIMER SPRAY ou d'un ruban adhésif double face comme DOUBLE BAND. Pour minimiser la propagation des vibrations dans la structure, il est conseillé d'appliquer le profil résilient au-dessus et en dessous du plancher.
Il peut également être appliqué sur les couches du plancher à sec, en le plaçant sur l'intrados et/ou l'extrados des liteaux. Toute information complémentaire sur l'installation peut être trouvée dans les instructions spécifiques mises à disposition par le fournisseur
