MEMBRANE BITUMEUSE AUTO-ADHESIVE AVEC FINITION EN ARDOISE

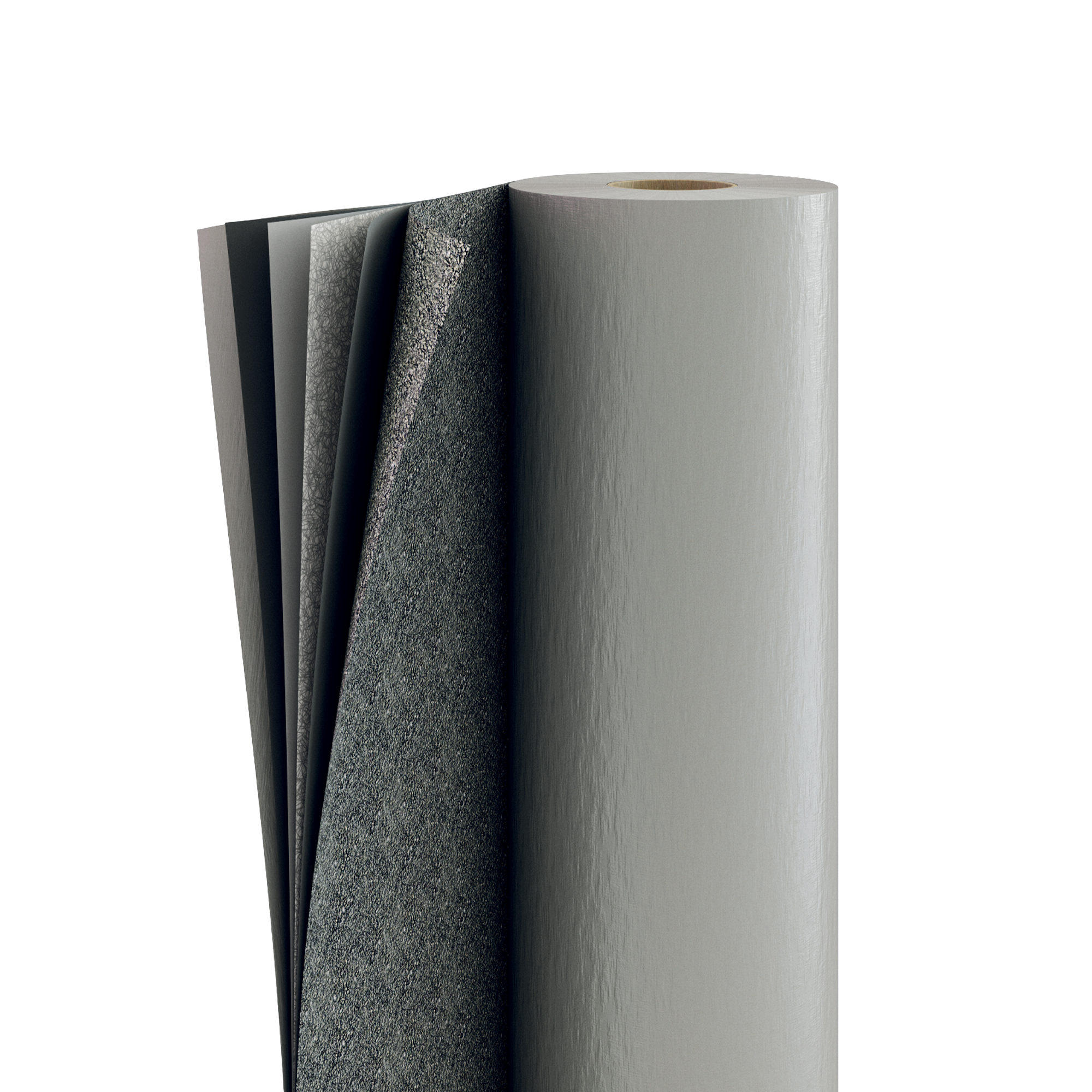

BYTUM SLATE 3500

BYTUM SLATE 3500 est la membrane bitumineuse armée qui assure une étanchéité efficace des structures en bois et, grâce à sa finition de surface en ardoise, elle garantit une stabilité permanente aux rayons UV.

Elle est composée de bitume distillé avec polymères élastoplastiques et d’un revêtement en ardoise, et est conçue pour être appliquée sur le côté extérieur de la toiture.

BYTUM SLATE 3500, ETANCHEITE EFFICACE ET STABILITE PERMANENTE AUX RAYONS UV

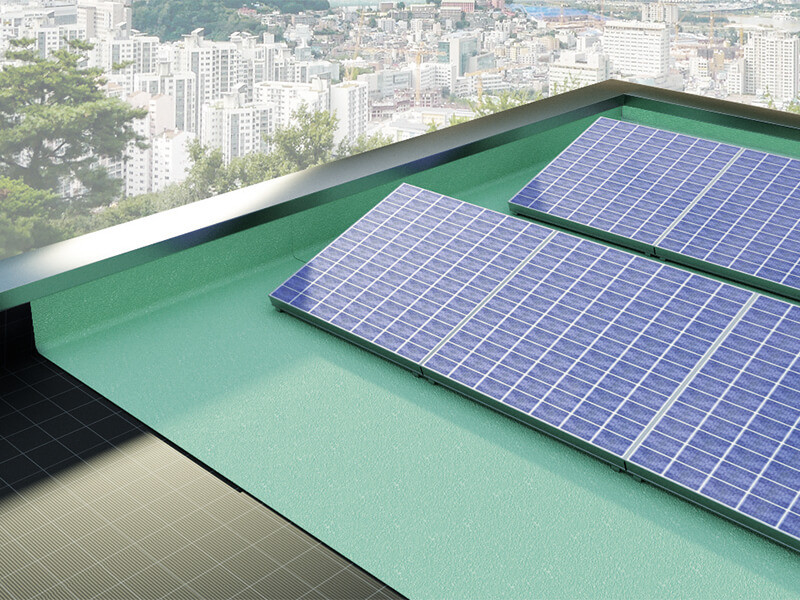

BYTUM SLATE 3500 est utilisable sur toitures planes comme couche finale visible en combinaison avec une gaine auto-adhésive et auto-soudante BYTUM BASE 2500, pour une étanchéité optimale.

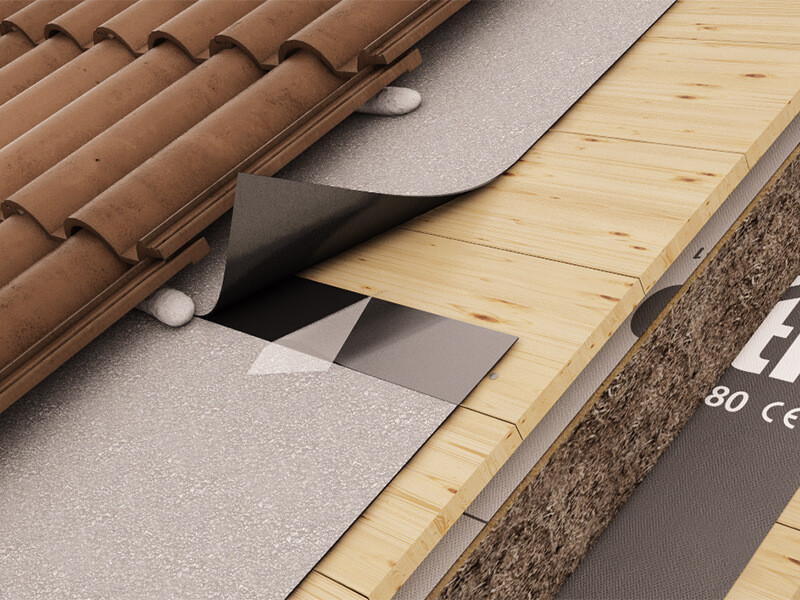

Elle peut être utilisée comme sous-tuile, même sur des toitures à faible pente. La flexibilité et la malléabilité garanties même à basses températures garantissent une pose facile.

Documentation

Fiche technique
Déclaration des performances (DOP) Télécharger

BYTUM SLATE 3500

CODE description liner couleur H
[m]
L
[m]
A
[m²]
H
[ft]
L
[ft]
A
[sft]
pcs./palette

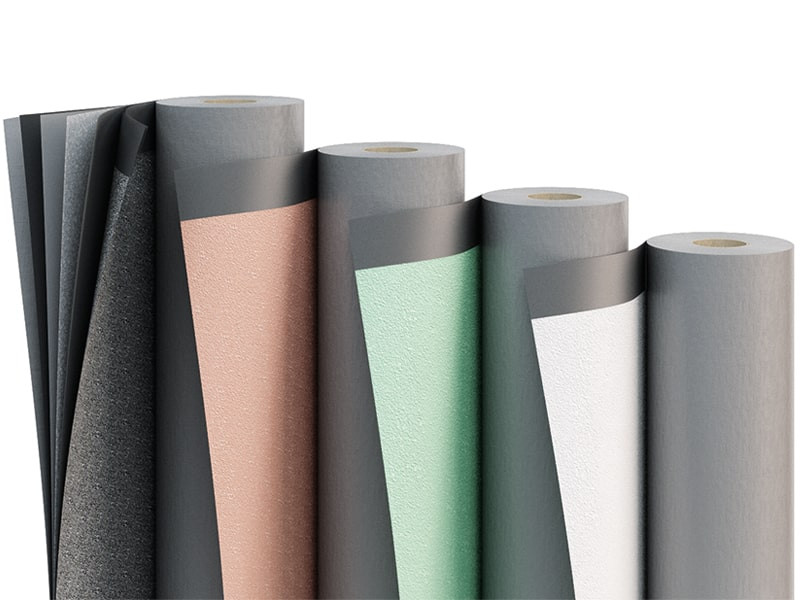

BYTSWHI3500 BYTUM SLATE 3500 WHITE LINER 500/500 WHITE 1 10 10 3.29 33 108 20
BYTSGRE3500 BYTUM SLATE 3500 GREEN LINER 500/500 GREEN 1 10 10 3.29 33 108 20
BYTSRED3500 BYTUM SLATE 3500 RED LINER 500/500 RED 1 10 10 3.29 33 108 20
BYTSGRA3500 BYTUM SLATE 3500 GREY LINER 500/500 GREY 1 10 10 3.29 33 108 20

Données Techniques
EN 13707 EN 13859-1
national-classifications AT Önorm B4119 E-do nsk
national-classifications CH SIA 232 V.v.o. UD (fU)
national-classifications DE ZVDH USB-B UDB-C
national-classifications FR DTU 31.2 E1 Sd3 TR1
national-classifications IT UNI 11564 P SR1 A
BITUMEN B A SED

Masse par unité de surface EN 1849-1 3500 g/m² 11.47 oz/ft²
Épaisseur EN 1849-1 ca. 2,8 mm ca. 110 mil
Transmission de la vapeur d’eau (Sd) EN 1931 280 m 0.012 PERM
Force de la traction MD/CD EN 12311-1 400 / 300 N/50mm 46 / 34 lb/in
Allongement MD/CD EN 12311-1 35 / 35 % -
Résistance à la déchirure au clouage MD/CD EN 12310-1 120 / 120 N 27 / 27 lbf
Imperméabilité à l'eau EN 1928 60 kPa -
Résistance thermique - -40 / 100 °C -40 / 212 °F
Classe d'inflammabilité EN 13501-1 classe E -
Conductivité thermique (λ) - 0,17 W/(m·K) 1.18 (BTU·in)/(h·ft²·°F)
Chaleur spécifique - 170 J/(kg·K) -
Densité - ca. 1250 kg/m³ -
Facteur de résistance à la vapeur d'eau (μ) - ca. 100000 -
Résistance des joints EN 12317-2 300 / 200 N/50mm 34.260883 / 22.840589 lb/in
Stabilité aux UV EN 13859-2 - -
Après vieillissement artificiel - étanchéité à l'eau EN 1297 / EN 1928 classe W1 -
Après vieillissement artificiel - résistance à la traction MD/CD EN 1297 / EN 12311-1 300 / 200 N/50mm 34 / 23 lb/in
Après vieillissement artificiel - allongement EN 1297 / EN 12311-1 35 / 35 % -
Flexibilité à basses températures EN 1109 -15 / °C 5 / °F
Glissement à chaud EN 1110 100 °C 212 °F
Température d'application - 10 / °C 50 / °F
Résistance au détachement à 90° (adhésivité) ASTM D 2979 50 N 11.240451 lbf
Stabilité aux UV - permanente -

Specifications

Fourniture et mise en œuvre de membrane bitumeuse autocollante avec finition en ardoise, type BYTUM SLATE 3500
Marquage CE selon : EN 13859-1

Propriété :

Masse par unité de surface [g/m²] : 3500
Transmission de la vapeur d'eau Sd [m] : 280
Résistance à la traction MD/CD [N/50mm] : 400/300
Allongement MD/CD [%] : 35/35
Résistance à la déchirure au clouage MD/CD [N] : 120/120
Étanchéité à l’eau : 60kPa
Émissions VOC (COV) (% (classe A+) : 0
Résistance thermique [°C] : -40/+100
Réaction au feu : classe E

Indicazioni di posa per: PARETE

BYTUM SLATE 3500 elle se pose parallèlement à la poutre de panne ou au plancher en cas de pose sur paroi. La deuxième couche être superposée sur au moins 15 cm de la précédente. Chaque couche doit être fixée au support avec un système de fixation mécanique (ex : HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). De plus, il est conseillé de superposer les toiles d’au moins 30 centimètres également dans les jointures d’extrémité. Pour obtenir un bonne étanchéité à l’air et à l’eau, il est conseillé d’utiliser ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 235 ou bien en cas de surfaces rugueuses, évaluer l’utilisation du PRIMER ajouté à FLEXI BAND, PRIMER SPAY, PRIMER .

Indicazioni di posa per: TETTO

BYTUM SLATE 3500 elle se pose parallèlement à la ligne de gouttière, à partir du bord inférieur de la toiture. La deuxième couche doit être superposée sur au moins 10-20 centimètres de la précédente (en fonction de la pente de toit), comme indiqué sur le schéma selon les règles de bonne construction. La toile doit être appliquée sur un support continu avec un système de fixation mécanique (ex : HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Une fois en haut de la toiture, il est conseillé que la membrane dépasse la ligne de faîtage d'au moins 30 centimètres, favorisant une superposition parfaite avec les couches de toile qui se chevaucheront sur l'autre pan de la toiture. De plus, il est conseillé de superposer les toiles d’au moins 30 centimètres également dans les jointures d’extrémité. Pour obtenir une bonne étanchéité à l’air et à l’eau, il est conseillé d’utiliser ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 235.L’éventuelle présence d’une double bande adhésive intégrée peut remplacer une bonne étanchéité à l’air et à l’eau.

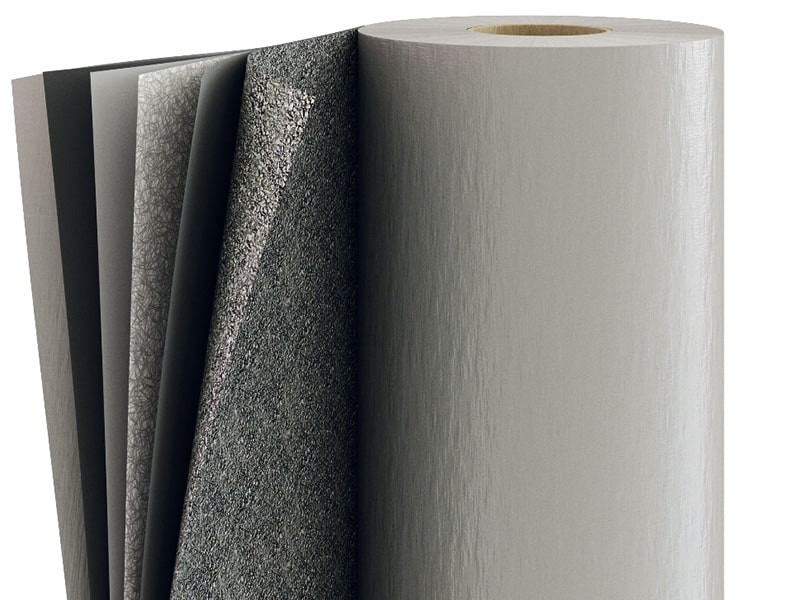

Composition

couche supérieure éclats en ardoise
composé bitume direct à polymère élastoplastique
ARMATURE PL stabilisé avec fibre de verre
composé bitume direct à polymère élastoplastique
Couche adhésive bitume distillé modifié avec des polymères autocollant
couche de séparation film plastique amovible
