BARDEAU BITUMINEUX (CANADIEN)

SHINGLE

SHINGLE est le bardeau bitumineux canadien marqué CE selon ETE qui sert de couche finale imperméable des toitures. Il résiste aux intempéries, isole acoustiquement de la pluie battante et, grâce à sa couche de gravier supérieure, il garantit une stabilité permanente aux rayons UV.

SHINGLE, le bardeau canadien bitumineux à la stabilité permanente aux rayons UV.

Le bardeau canadien SHINGLE est simple à transporter grâce au petit format de l’emballage (80 cm x 34 cm) et à son poids réduit (environ 20kg).

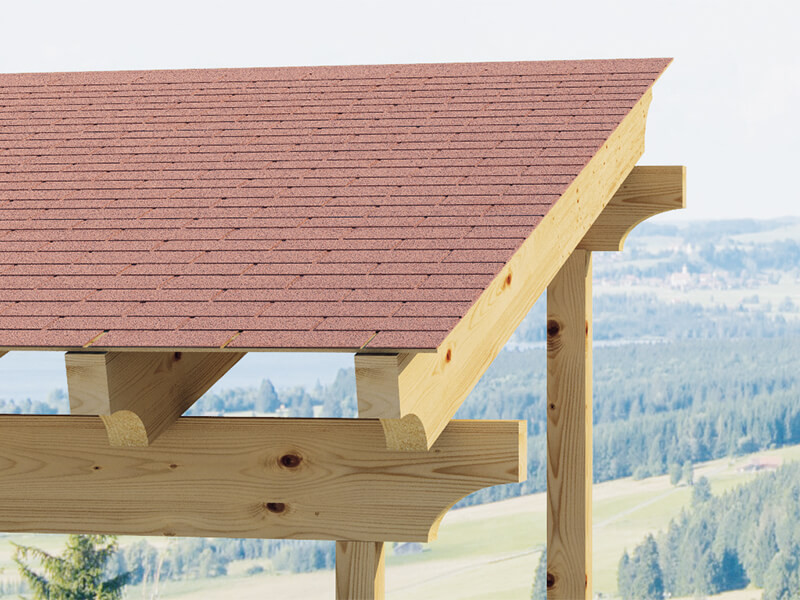

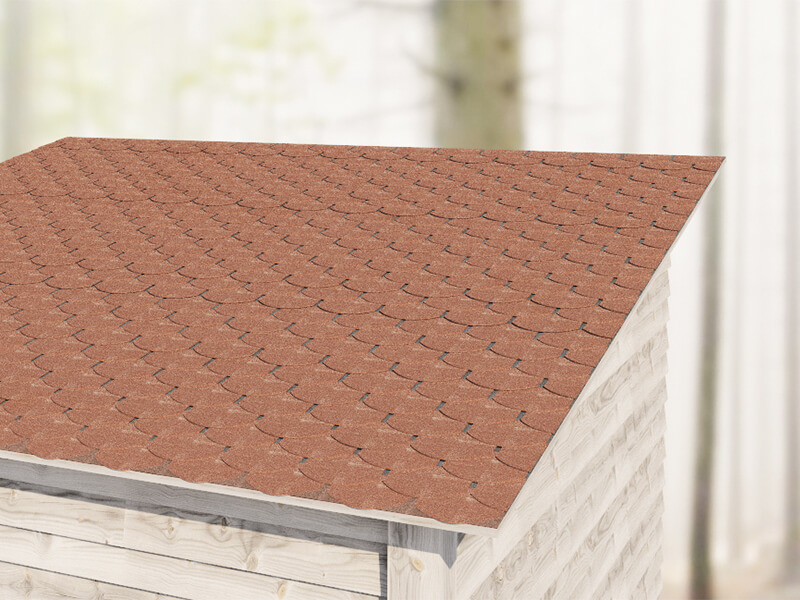

Cette solution est idéale pour la réalisation de toitures de petites structures telles que auvents, pergolas ou arcades. Il est également parfait en combinaison avec une membrane bitumineuse pour toiture BYTUM 400 pour une imperméabilisation efficace même sur de faibles pentes de toit.

Documentation

Fiche technique
Déclaration des performances (DOP)

SHINGLE

CODE version B
[mm]
L
[mm]
B
[in]
L
[in]
couleur pcs.

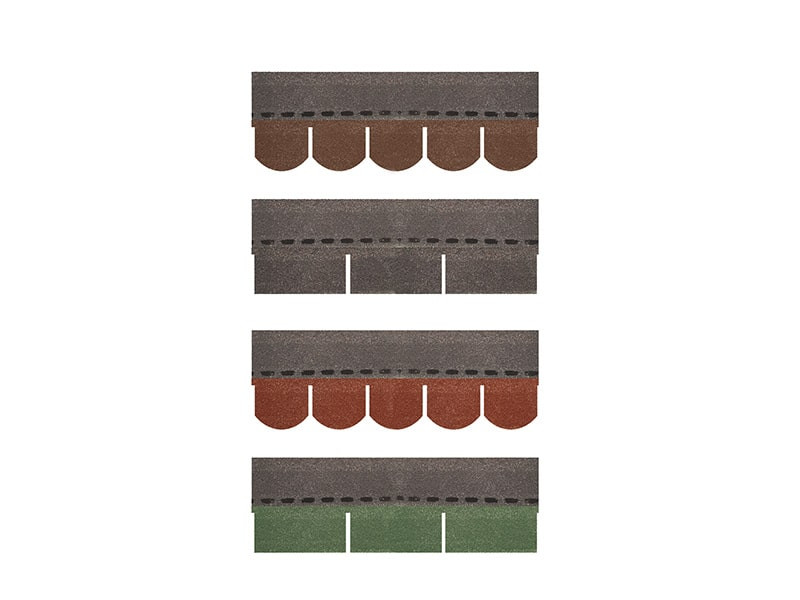

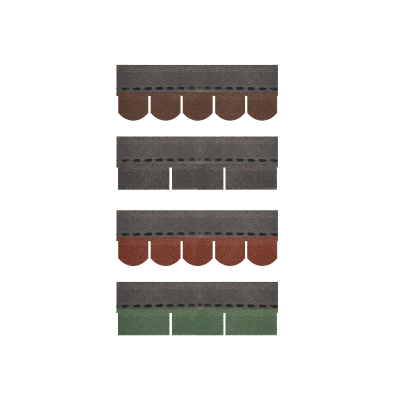

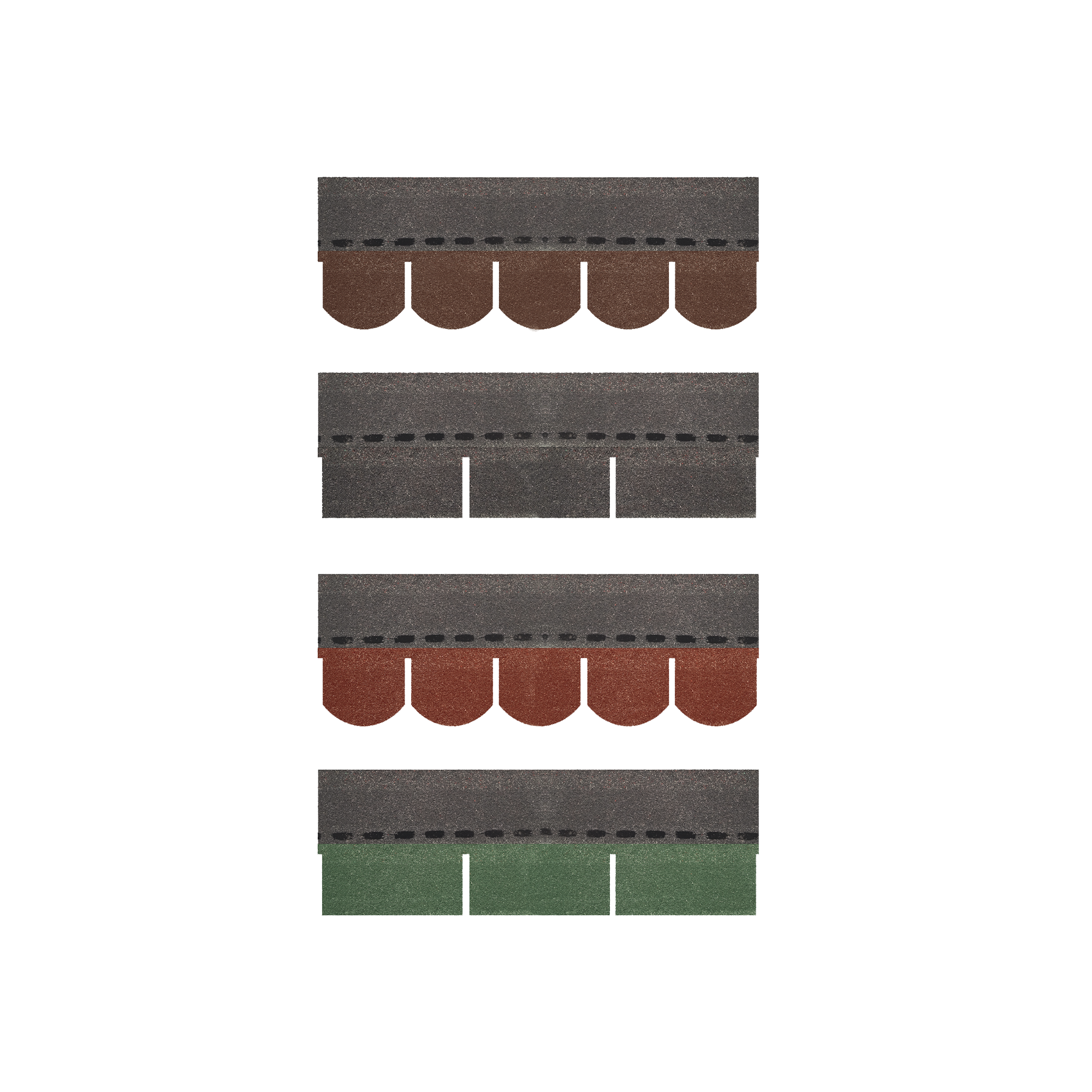

SHIREDR Rectangular 777 336 30.6 13.23 red 18
SHIBROR Rectangular 777 336 30.6 13.23 brown 18
SHIGRER Rectangular 777 336 30.6 13.23 green 18
SHIBLAR Rectangular 777 336 30.6 13.23 black 18
SHIREDB beaver 808 336 31.9 13.23 red 17
SHIBROB beaver 808 336 31.9 13.23 brown 17
SHIGREB beaver 808 336 31.9 13.23 green 17
SHIBLAB beaver 808 336 31.9 13.23 black 17

Données Techniques SHINGLE RECTANGULAR
ETA
BITUMEN B A SED

Masse par unité de surface ETA-07/0266 9600 g/m² 31.46 oz/ft²
Épaisseur - 3 mm 118 mil
Force de la traction MD/CD EN 544 750 / 550 N/50mm 86 / 63 lb/in
Allongement MD/CD EN 544 3,5 / 3,5 % -
Résistance à la déchirure au clouage MD/CD EN 544 120 / N 27 / lbf
Imperméabilité à l’eau (masse du bitume) ETA-07/0266 896 g/m² 2.936242 oz/ft²
Résistance thermique - -20 / 80 °C -4 / 176 °F
Classe d'inflammabilité EN 13501-1 classe E -
Comportement au feu extérieur EN 13501-5 classe BROOF (t1) -
Après vieillissement artificiel - résistance à la traction MD/CD EN 544 600 / 400 N/50mm 69 / 46 lb/in
Après vieillissement artificiel - résistance à la déchirure au clouage MD/CD EN 544 100 / N 22 / lbf
Après vieillissement artificiel - fluage à chaud EN 544 < 2 mm < 0.07874 in
Après vieillissement artificiel - adhérence au gravier EN 544 < 2,5 g < 0.088185 oz
Flexibilité à basses températures EN 1109 -20 / °C -4 / °F
Densité du bitume ETA-07/0266 1,2 kg/L -
Température d'application ETA-07/0266 0 / 40 °C 32 / 104 °F
Absorption eau EN 544 2 % -
Stabilité aux UV - - -

Données Techniques SHINGLE BIBER
ETA
BITUMEN B A SED

Masse par unité de surface ETA-07/0266 9000 g/m² 29.49 oz/ft²
Épaisseur - 3 mm 118 mil
Force de la traction MD/CD EN 544 750 / 550 N/50mm 86 / 63 lb/in
Allongement MD/CD EN 544 3,5 / 3,5 % -
Résistance à la déchirure au clouage MD/CD EN 544 100 / N 22 / lbf
Imperméabilité à l’eau (masse du bitume) ETA-07/0266 896 g/m² 2.936242 oz/ft²
Résistance thermique - -20 / 80 °C -4 / 176 °F
Classe d'inflammabilité EN 13501-1 classe E -
Comportement au feu extérieur EN 13501-5 classe BROOF (t1) -
Après vieillissement artificiel - résistance à la traction MD/CD EN 544 600 / 400 N/50mm 69 / 46 lb/in
Après vieillissement artificiel - résistance à la déchirure au clouage MD/CD EN 544 100 / N 22 / lbf
Après vieillissement artificiel - fluage à chaud EN 544 < 2 mm < 0.07874 in
Après vieillissement artificiel - adhérence au gravier EN 544 < 2,5 g < 0.088185 oz
Flexibilité à basses températures EN 1109 -20 / °C -4 / °F
Densité du bitume ETA-07/0266 1,2 kg/L -
Température d'application ETA-07/0266 0 / 40 °C 32 / 104 °F
Absorption eau EN 544 2 % -
Stabilité aux UV - - -

Specifications

Fourniture et mise en œuvre de tuile bitumineuse (type canadien), type SHINGLE

Propriété :

Masse par unité de surface [g/m²] : 9,6/9
Transmission de la vapeur d'eau Sd [m] :
Résistance à la traction MD/CD [N/50mm] : >600/400
Allongement MD/CD [%] : 3,5/3,5
Résistance à la déchirure au clouage MD/CD [N] : >100
Étanchéité à l’eau : 896 kg/m2
Émissions VOC (COV) (% (classe A+) : 0
Résistance thermique [°C] : -20/+80
Réaction au feu : classe E

Indicazioni di posa per: PARETE

SHINGLE elle se pose parallèlement à la poutre de panne ou au plancher en cas de pose sur paroi. La deuxième couche être superposée sur au moins 15 cm de la précédente. Chaque couche doit être fixée au support avec un système de fixation mécanique (ex : HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). De plus, il est conseillé de superposer les toiles d’au moins 30 centimètres également dans les jointures d’extrémité. Pour obtenir un bonne étanchéité à l’air et à l’eau, il est conseillé d’utiliser ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 236 ou bien en cas de surfaces rugueuses, évaluer l’utilisation du PRIMER ajouté à FLEXI BAND, PRIMER SPAY, PRIMER .

Indicazioni di posa per: TETTO

SHINGLE elle se pose parallèlement à la ligne de gouttière, à partir du bord inférieur de la toiture. La deuxième couche doit être superposée sur au moins 10-20 centimètres de la précédente (en fonction de la pente de toit), comme indiqué sur le schéma selon les règles de bonne construction. La toile doit être appliquée sur un support continu avec un système de fixation mécanique (ex : HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Une fois en haut de la toiture, il est conseillé que la membrane dépasse la ligne de faîtage d'au moins 30 centimètres, favorisant une superposition parfaite avec les couches de toile qui se chevaucheront sur l'autre pan de la toiture. De plus, il est conseillé de superposer les toiles d’au moins 30 centimètres également dans les jointures d’extrémité. Pour obtenir une bonne étanchéité à l’air et à l’eau, il est conseillé d’utiliser ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 236.L’éventuelle présence d’une double bande adhésive intégrée peut remplacer une bonne étanchéité à l’air et à l’eau.

Composition SHINGLE RECTANGULAR

couche supérieure -
composé -
ARMATURE -
composé -
couche inférieure -

Composition SHINGLE BIBER

couche supérieure -
composé -
ARMATURE -
composé -
couche inférieure -
