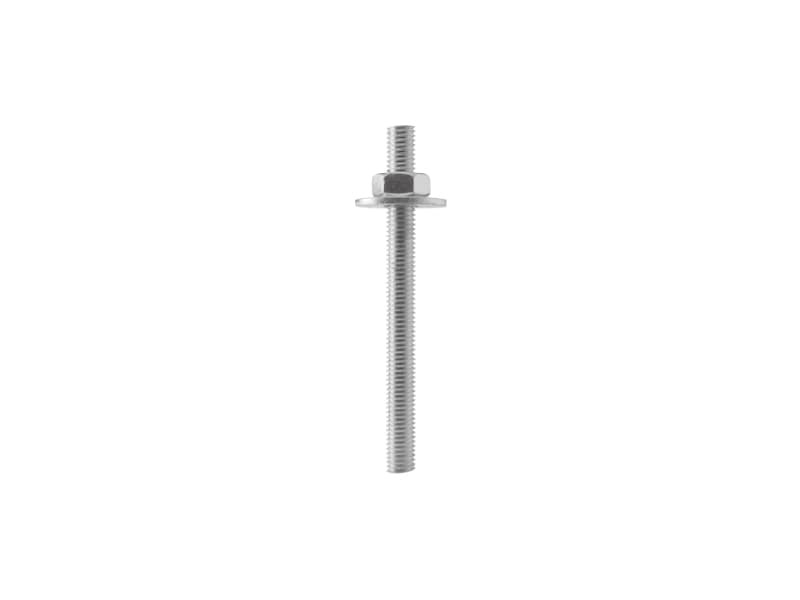

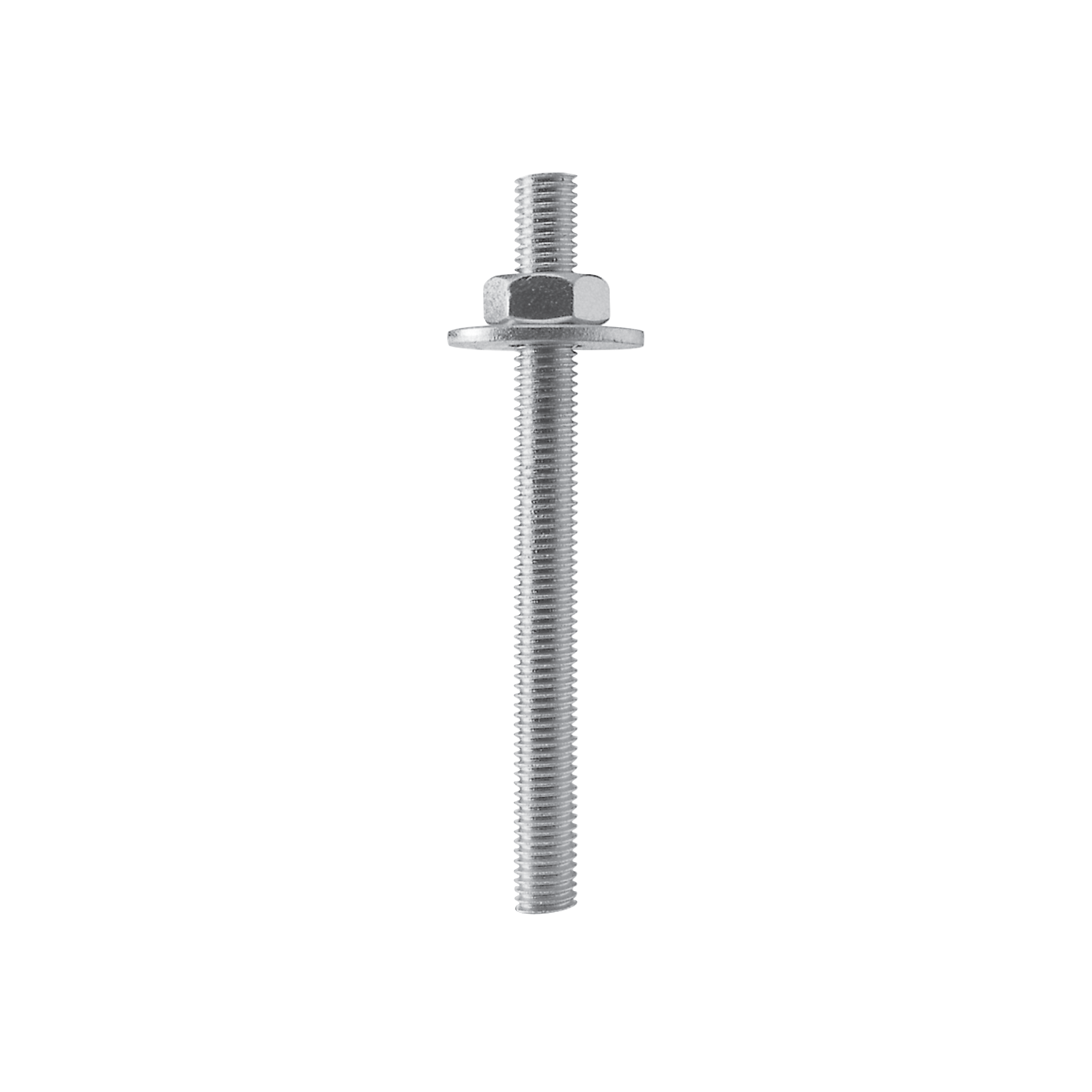

LA TIGE FILETEE POUR ANCRAGES CHIMIQUES
INA
INA est la tige filetée pour ancrages chimiques en acier 5.8 et 8.8 électrozingué. Elle est dotée d’un écrou (ISO4032) et d’une rondelle (ISO7089). INA, la tige filetée pour ancrages chimiques est réalisée en différentes tailles. La version en acier 5.8 propose des tiges filetées d'un diamètre compris entre 8 et 27 mm, pour une longueur comprise entre 11 et 33 cm.
La version en acier 8.8, quant à elle, a un diamètre compris entre 12 et 27 mm, pour une longueur entre 14 et 49,5 cm. Les dimensions des tiges ont été soigneusement étudiées pour répondre aux exigences et aux besoins spécifiques des concepteurs, en tenant compte des chutes nécessaires à une bonne installation. Toutes les tailles disponibles sont indiquées dans les tableaux ci-dessous.
Il faut savoir que si les conditions d'installation sont très agressives, des tiges filetées en acier inox seront nécessaires.
Comment s’utilisent-elles ?
Les tiges filetées et les ancrages chimiques sont utilisées en combinaison pour assurer une liaison solide et sûre entre une structure porteuse (par exemple un mur ou un poteau) et un élément qui doit y être fixé. Cette combinaison est souvent utilisée pour les fixations dans le secteur de la construction, en particulier dans les situations où la force de maintien est critique.
Il est important de noter que la méthode d'installation peut varier en fonction du type d'ancrage chimique utilisé. Il est donc essentiel de suivre attentivement les instructions fournies par le fabricant et de s'assurer d’adopter les mesures de sécurité appropriées pendant l'installation.
Documentation
| Fiche technique |
|---|
INA 5.8
| CODE | d
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|
| INA588110 | 8 | 110 | 25 |
| INA5810105 | 10 | 105 | 25 |
| INA5810140 | 10 | 140 | 25 |
| INA5812140 | 12 | 140 | 25 |
| INA5812195 | 12 | 195 | 25 |
| INA5816160 | 16 | 160 | 15 |
| INA5816195 | 16 | 195 | 15 |
| INA5816245 | 16 | 245 | 15 |
| INA5820245 | 20 | 245 | 10 |
| INA5820330 | 20 | 330 | 10 |
| INA5824330 | 24 | 330 | 5 |
| INA5827330 | 27 | 330 | 5 |
INA 8.8
| CODE | d
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|
| INA8812140 | 12 | 140 | 25 |
| INA8812195 | 12 | 195 | 25 |
| INA8812245 | 12 | 245 | 25 |
| INA8816160 | 16 | 160 | 15 |
| INA8816195 | 16 | 195 | 15 |
| INA8816245 | 16 | 245 | 15 |
| INA8816330 | 16 | 330 | 15 |
| INA8820245 | 20 | 245 | 10 |
| INA8820330 | 20 | 330 | 10 |
| INA8820495 | 20 | 495 | 10 |
| INA8824330 | 24 | 330 | 5 |
| INA8824495 | 24 | 495 | 5 |
| INA8827330 | 27 | 330 | 5 |
| INA8827495 | 27 | 495 | 5 |
