SYSTÈME EN ALUMINIUM POUR LA FIXATION AU SOL DES BÂTIMENTS

ALU START

Le profilé pour la fixation au sol ALU START est capable de transférer sur la fondation les efforts de cisaillement, de traction et de compression.

Grâce à la rehausse par rapport à la fondation et au matériau en aluminium, la base d'appui du bâtiment est protégée contre l’humidité de la remontée capillaire.

ALU START, LE SYSTÈME INTÉGRÉ POUR LA FIXATION AU SOL QUI ASSURE DURABILITÉ ET GRANDES RÉSISTANCES

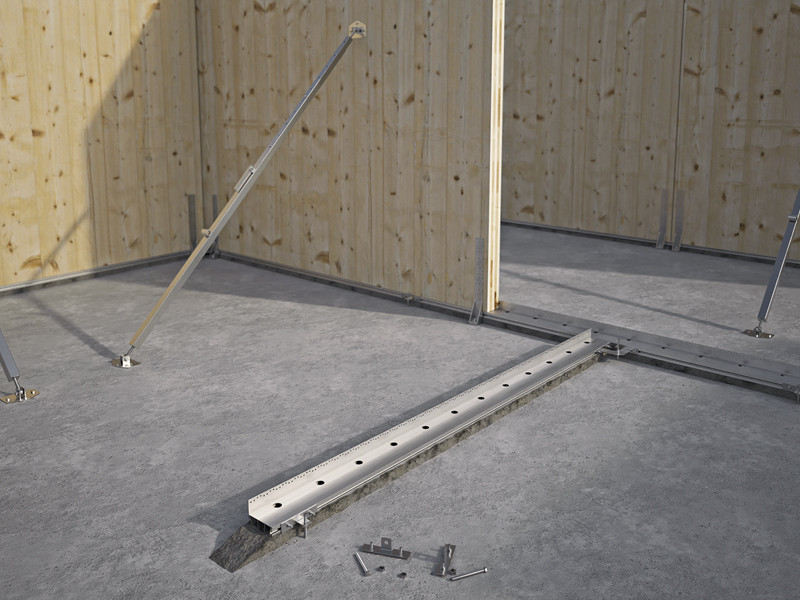

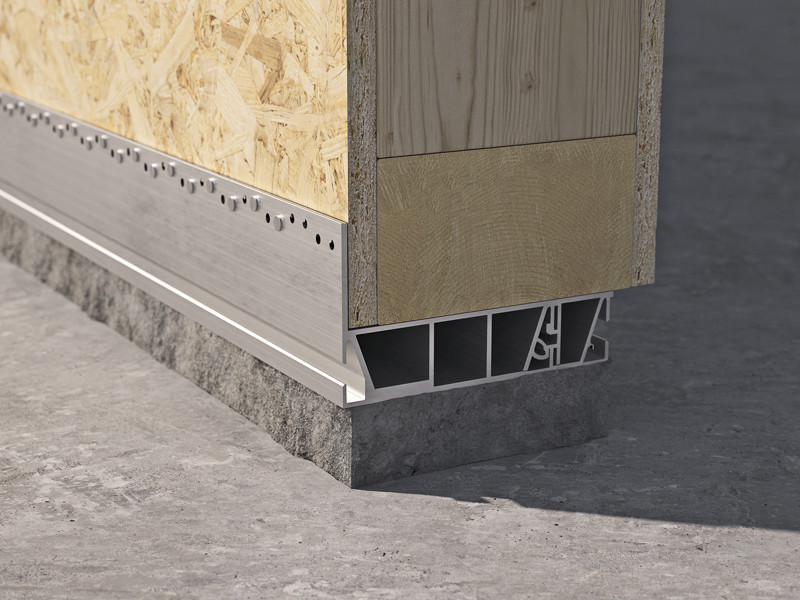

Le profilé ALU START permet d’éliminer le contact entre les panneaux en bois et la sous-structure en béton, pour garantir une protection contre l’humidité de la remontée capillaire et assurer une excellente durabilité de la fixation au sol du bâtiment. Les gabarits de montage spécifiques permettent un réglage simple du niveau de la surface de pose. Le nivellement de l’ensemble du bâtiment résulte simple, précis et rapide.

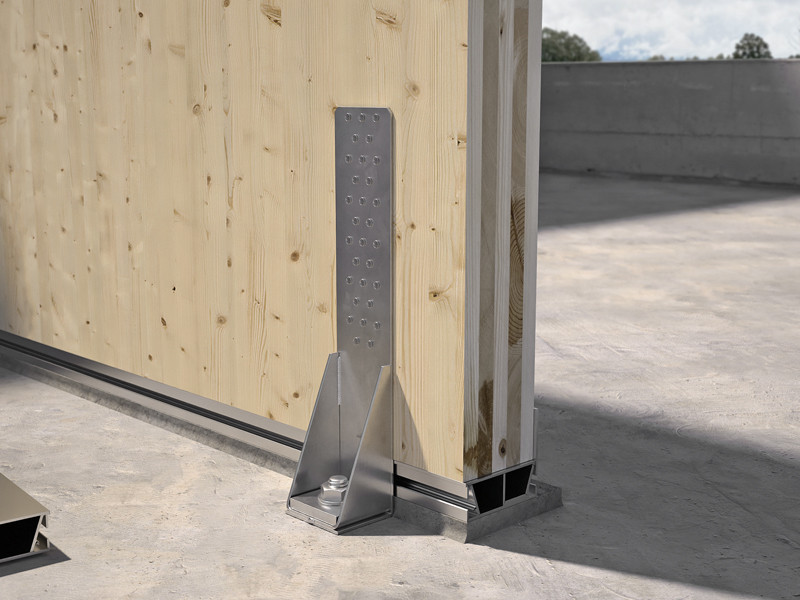

Grâce à la plaque latérale, le profilé peut être fixé à la paroi en bois au moyen de clous ou de vis qui garantissent une excellente résistance aux efforts dans toutes les directions, certifiée par le marquage CE selon ETA.

Il s’agit du premier système de connexion au sol qui permet d’éliminer les ancrages hold-down et les équerres de cisaillement. En alliage d’aluminium, le système ALU START peut être utilisé avec des parois en CLT ou un système de construction timber frame.

Documentation

Fiche technique
Certification ETA
Déclaration des performances (DOP) Télécharger
Fichier CAO
Fichier BIM.ifc
Fichier BIM.rfa

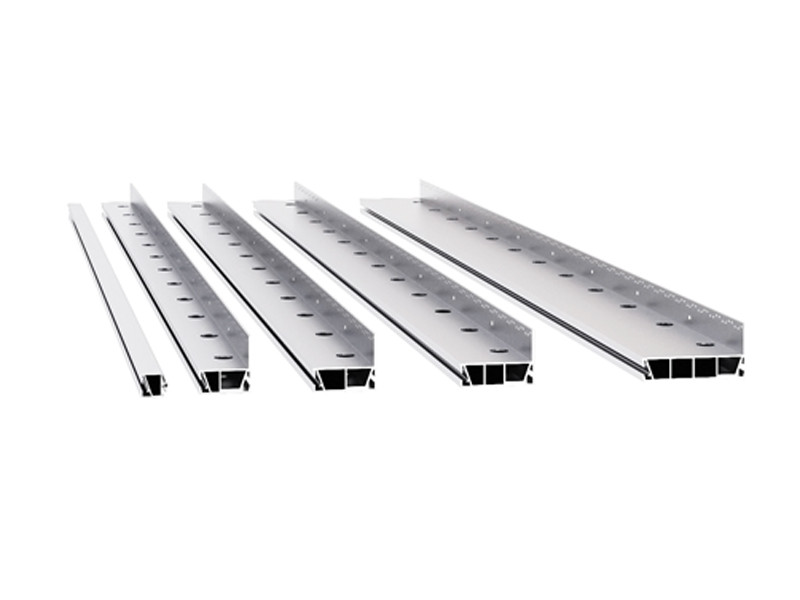

ALU START

CODE B
[mm]
P
[mm]
pcs.
ALUSTART80 New 80 2400 1
ALUSTART100 100 2400 1
ALUSTART120 120 2400 1
ALUSTART175 New 175 2400 1
ALUSTART35 35 2400 1

JIG START

CODE description B
[mm]
P
[mm]
pcs.
JIGSTARTI LEVELLING TEMPLATE FOR LINEAR JOINT 160 - 25
JIGSTARTL LEVELLING TEMPLATE FOR ANGLE JOINT 160 160 10

CODE description pcs.
ALUSBOLT HAMMER HEAD BOLT FOR TEMPLATE FASTENING 100
MUT93410 500
ALUSPIN ISO 8752 SPING PINS FOR ALUSTART35 ASSEMBLY 50
