Configuration structurelle de balcons sur constructions bois avec TimXtend
Le système TimXtend est la solution pour lafixation de balcons en porte-à-faux en béton armé sur planchers de panneaux CLT. Il résout le problème structurel et réglementaire qui, jusqu’à récemment, obligeait les concepteurs à faire des compromis entre la construction durable et les exigences de sécurité.

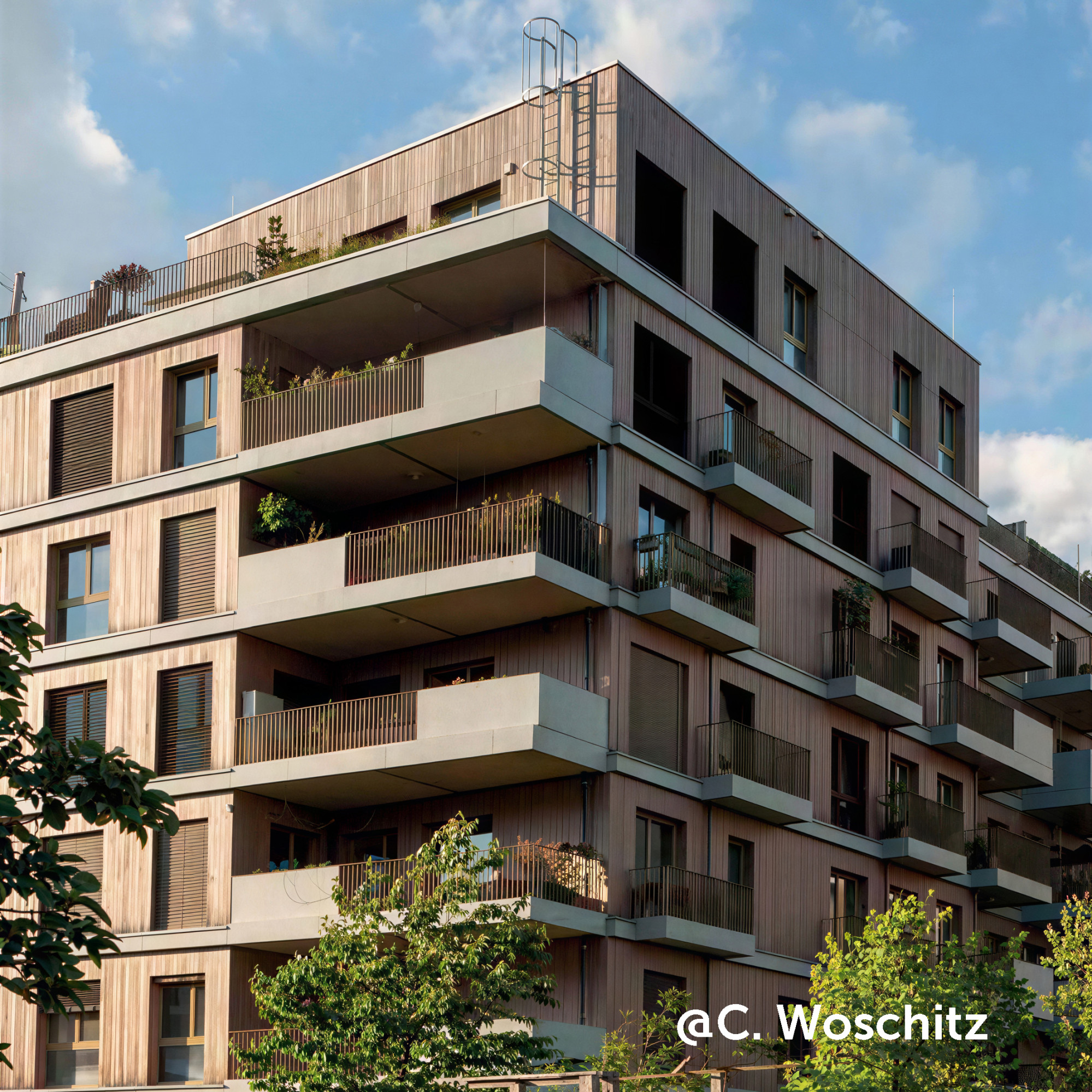

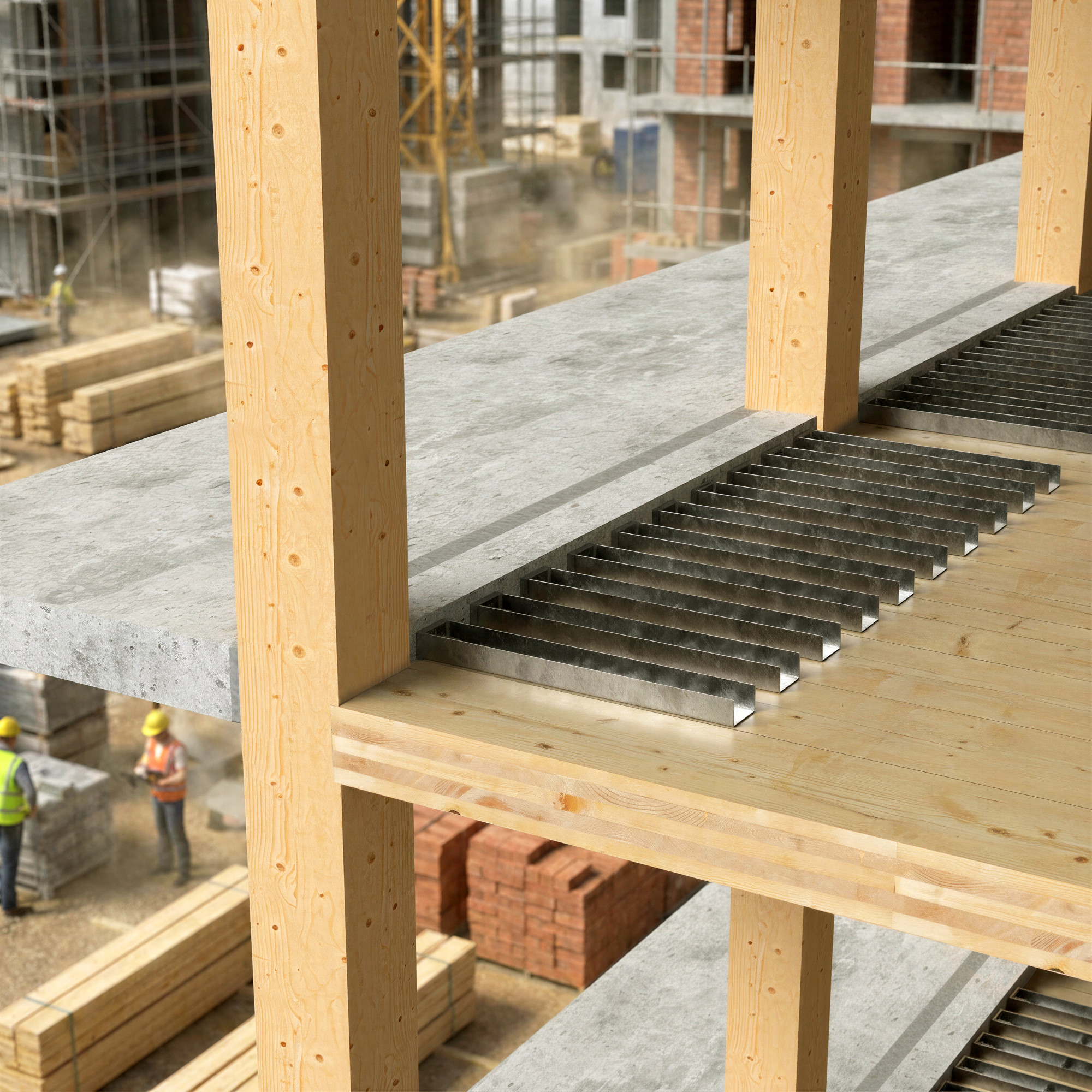

Le système TimXtend est composé de trois principaux éléments : le plancher en panneaux CLT, la connexion HIT MVX-TS (Timber Slab) qui fournit une isolation thermique de 80 mm (HP) ou 120 mm (SP) d’épaisseur, et le connecteur WHTVG900 de Rothoblaas qui transfère les charges du balcon préfabriqué vers le plancher en bois.

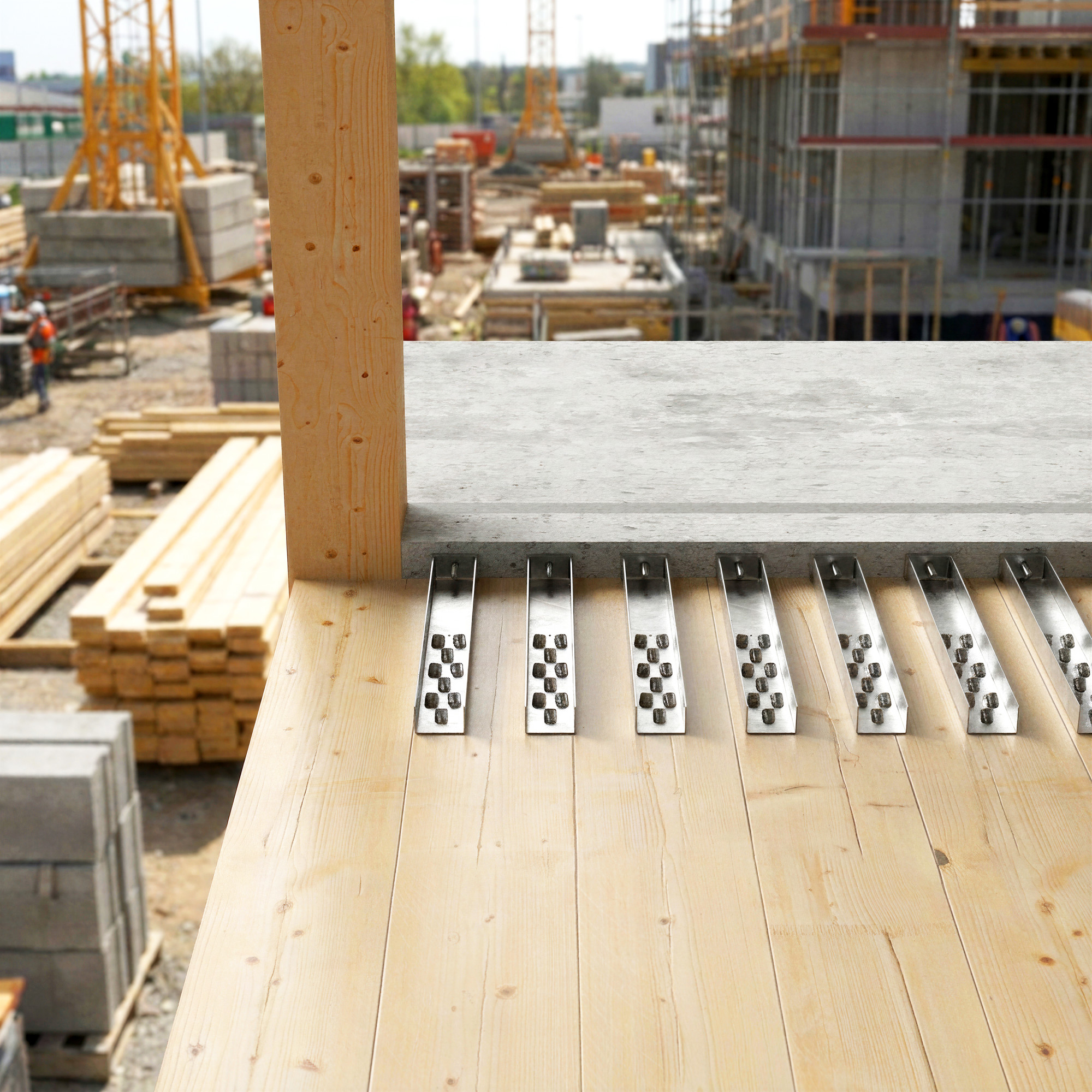

Le système TimXtend garantit une résistance au feu jusqu’à REI 90, conforme pour des bâtiments résidentiels à plusieurs étages. Les balcons en béton armé sont fournis sous forme d’éléments préfabriqués avec la connexion HIT déjà assemblée, réduisant ainsi les opérations sur le chantier à la seule fixation avec WHTVG900.

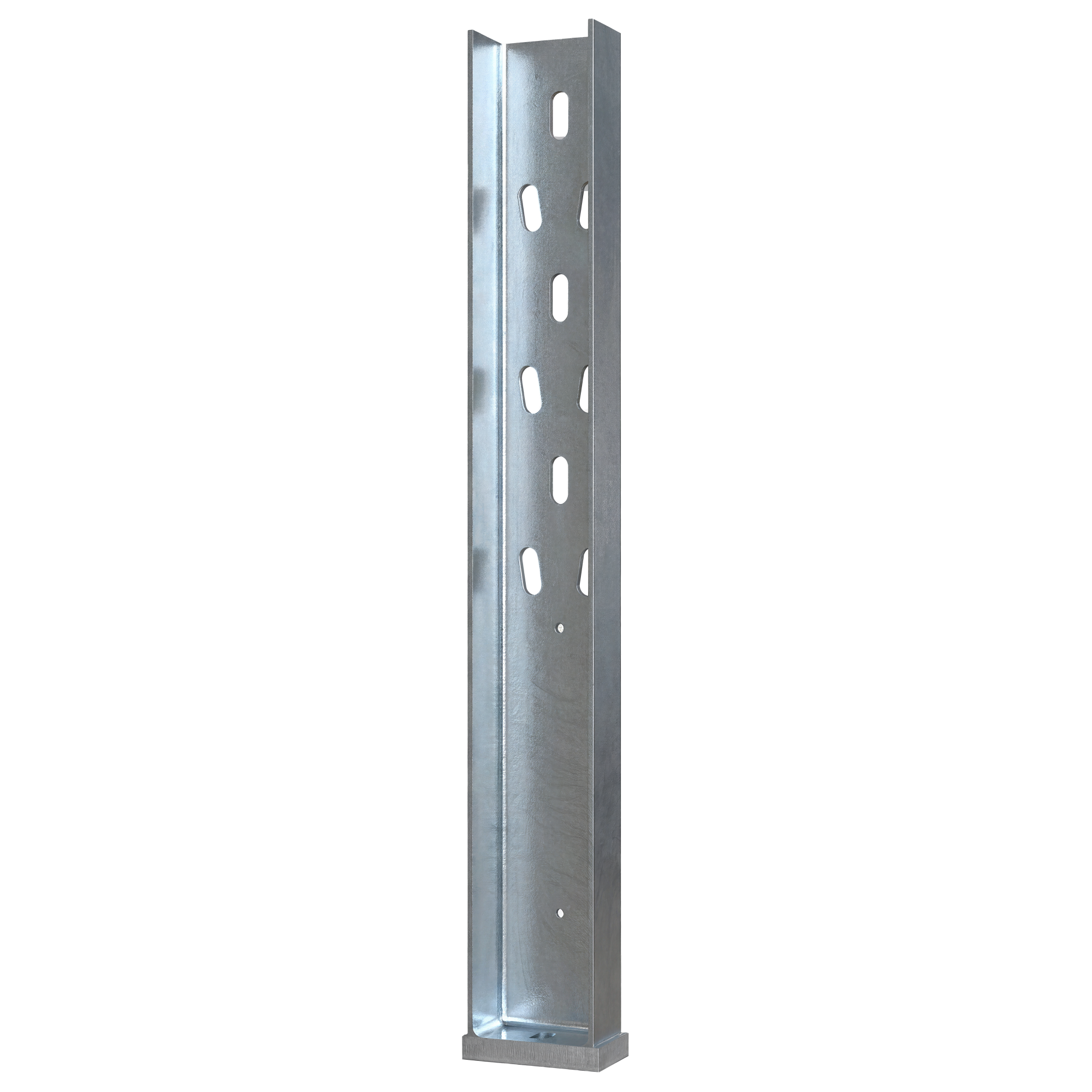

Leconnecteur WHTVG900 transfert les charges au moyen de 9 vis VGS à filetage total (diamètre 11 mm, longueur 200 mm) disposées à un angle de 45° avec des rondelles VGU.
Le système est conçu et testé pour des balcons d’une profondeur comprise entre 1,40 et 2,20 mètres.
Performances mécaniques et certifications du système TimXtend avec connecteur WHTVG900
Dans le système TimXtend, le connecteur WHTVG900 de Rothoblaas est l’élément structurel qui relie les balcons au plancher en bois.
Les rondelles VGU garantissent l’insertion précise du filetage dans le bois, tandis que le gabarit JIG VGU facilite la réalisation des pré-perçages inclinés, simplifiant ainsi la pose sur le chantier.
La fixation est certifiée pour des constructions bois selon ATE-11/0030 pour les applications bois-acier. La conception spéciale et renforcée de WHTVG900 et les vis à filetage total inclinées garantissent un assemblage présentant des valeurs de rigidité exceptionnelles, réduisant ainsi au minimum les déformations et les vibrations du balcon.
La connexion HIT MVX-TS (disponible en version HP avec 80 mm d’isolation ou SP avec 120 mm) atteint REI 90 dans le système TimXtend, conforme aux exigences de résistance au feu pour les bâtiments résidentiels à plusieurs étages.
Les panneaux CLT sont compatibles avec le système TimXtend à condition qu’ils respectent les épaisseurs minimales d’ancrage ; ce système est conçu pour être entièrement démontable.
À la fin de leur durée de vie, les balcons, les connexions et les connecteurs peuvent être séparés et réutilisés dans d’autres projets ou recyclés, un principe fondamental de l’économie circulaire dans la construction bois moderne, qui suit le principe du Design for Disassembly.
Quelle est la profondeur maximale des balcons réalisables avec le système TimXtend ?
Le système est conçu et testé pour des balcons en porte-à-faux d’une profondeur comprise entre 1,40 et 2,20 mètres. La longueur maximale réelle du porte-à-faux dépend de l’épaisseur interne du plancher en CLT, du sens de l’ossature et de sa portée.
D’où est né le projet TimXtend et qui sont les partenaires développeurs ?
RÉPONSE BRÈVE :
TimXtend est le fruit d’une collaboration entre trois spécialistes de la construction :
RWT plus ZT GmbH (ingénierie des structures, protection contre le feu), Leviat/Halfen (technologie pour les connexions à isolation thermique), et Rothoblaas (connecteurs en acier pour le bois). Le projet est développé par RWT plus Autriche, une entreprise spécialisée dans les structures légères, les constructions durables et les solutions pour les bâtiments en bois à plusieurs étages.
