ÉQUERRE POUR BOIS, POUR FORCES DE CISAILLEMENT ET DE TRACTION
TITAN N
L’équerre pour bois TITAN N assure des résistances supérieures aussi bien au cisaillement qu’à la traction.

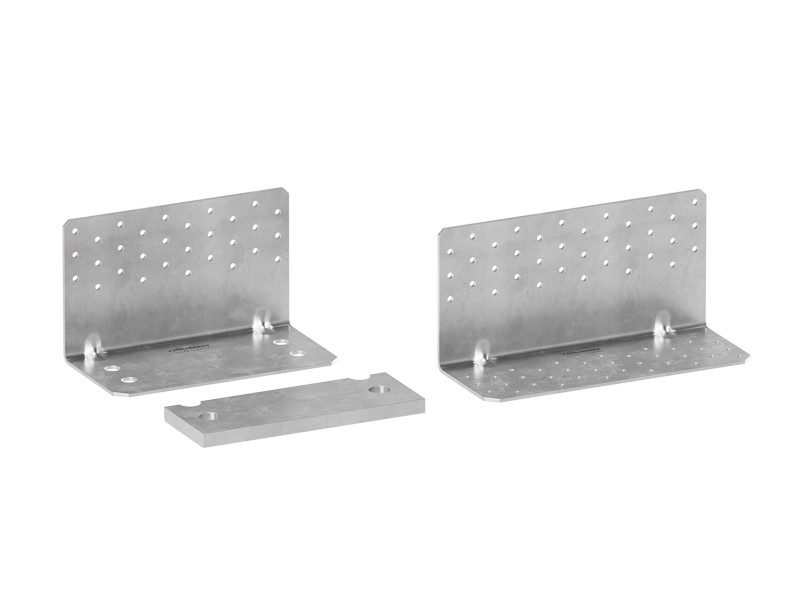

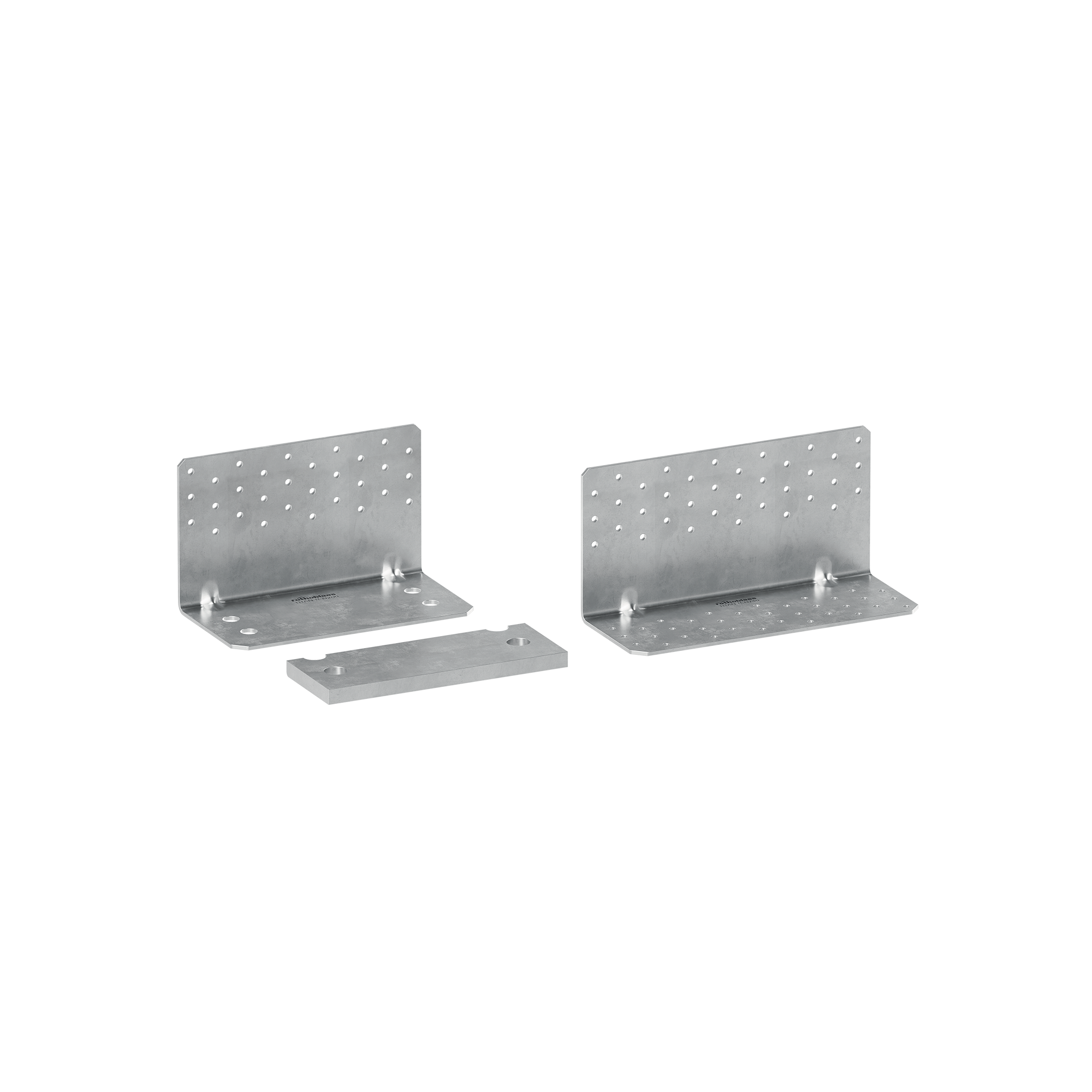

En tant que plaque à équerre pour bois, TITAN N est indiquée pour être utilisée sur CLT et se fixe facilement grâce à ses trous surélevés. Comme les autres plaques à équerre pour bois, elle est disponible en deux versions, pour les assemblages bois-bois et assemblages bois-béton.
Le support équerre pour bois avec des résistances supérieures dans toutes les directions
La plaque pour bois TITAN N garantit d'excellentes résistances au cisaillement R2/3,k : supérieure à 80 kN sur béton avec rondelle TCW et supérieure à 45 kN sur bois.

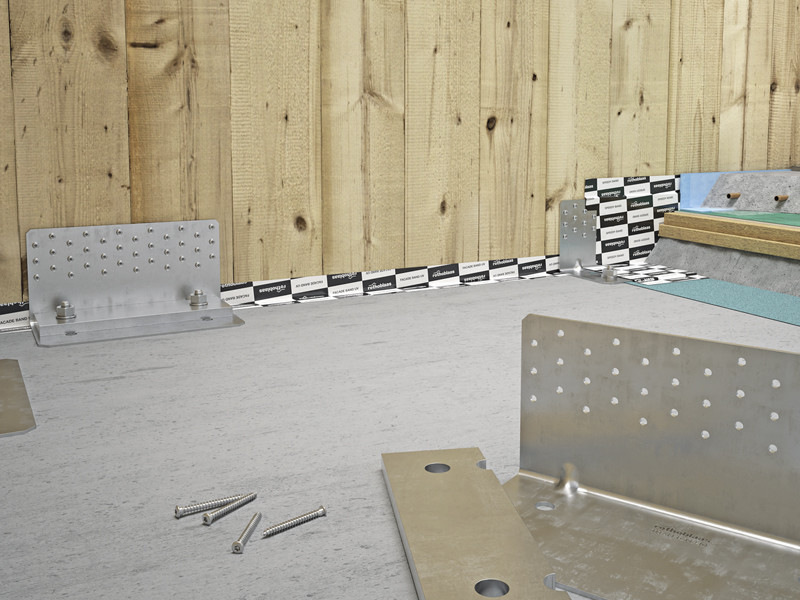

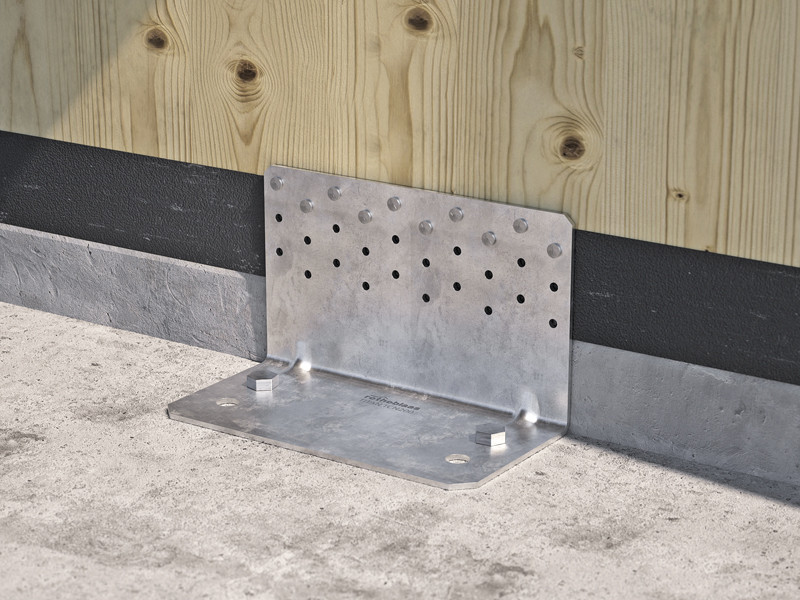

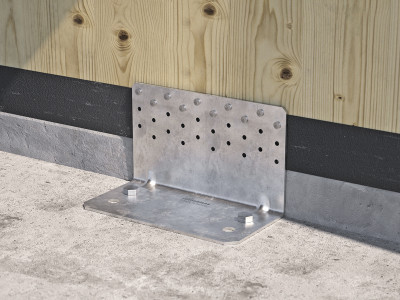

Sur le béton, les supports équerre pour bois TCN (TITAN N pour le béton) et rondelles TCW (TITAN Washer) garantissent d'excellentes résistantes à la traction. R1,k 70 kN. Les valeurs sont calculées, testées et certifiées également en présence d’un profilé acoustique XYLOFON et ALADIN et avec une fixation partielle pour la présence de mortier pour lit de pose ou d’une poutre de base. En combinaison avec TITAN Washer, elle est idéale comme équerre d’ancrage aux extrémités des murs, ou comme solution au cisaillement le long des murs.

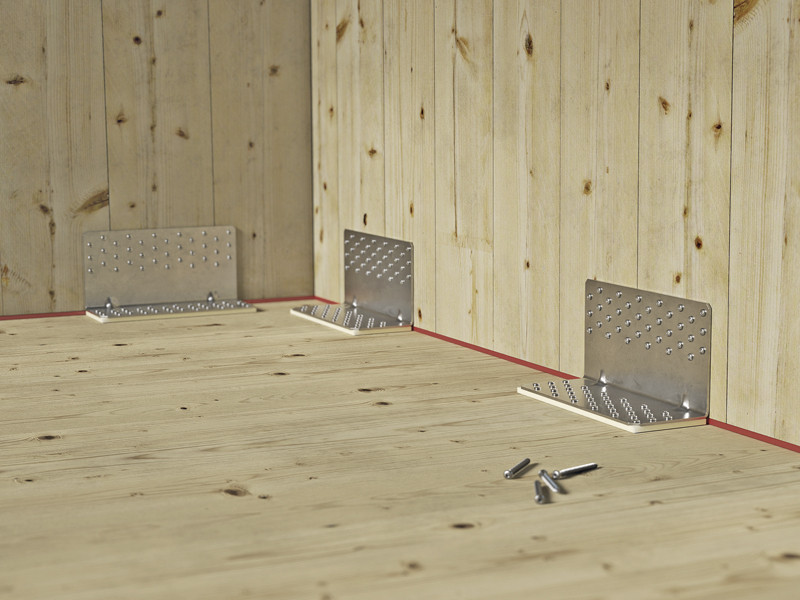

TITAN N peut être intégrée dans le système du plancher pour un effet esthétique invisible en cas de panneaux exposés. La plaque perforée tridimensionnelle en acier au carbone électrozingué est idéale pour des assemblages en cisaillement et en traction pour des applications bois-béton et bois-bois sur CLT, LVL, bois massif et bois lamellé-collé et panneaux à base de bois.
Documentation
| Fiche technique | |
|---|---|
| Certification ETA | |
| Déclaration des performances (DOP) | Télécharger |
| Cahier des charges | |
| Fichier CAO | |
| Fichier BIM.ifc | |
| Fichier BIM.rfa |
TITAN N - TCN
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TCN200 | 200 | 103 | 120 | 3 | 10 |
| TCN240 | 240 | 123 | 120 | 3 | 10 |
TITAN WASHER - TCW
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| TCW200 | 190 | 72 | 12 | 1 |
| TCW240 | 230 | 73 | 12 | 1 |
TITAN N - TTN
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TTN240 | 240 | 93 | 120 | 3 | 10 |
XYLOFON PLATE - TITAN N
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. | |
|---|---|---|---|---|---|
| XYL3590240 | New | 240 | 90 | 6 | 10 |
Specifications
Fourniture et mise en œuvre de équerre pour forces de cisaillement pour structures en bois, type TITAN N.
Marquage CE selon ETA 11/0496
Domaines d’utilisation :
– Assemblages bois-bois, bois-béton et bois-acier
Matériau :
– Plaque tridimensionnelle perforée en acier au carbone Z275
Géométrie :
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
