SYSTÈME POUR LA POSE SURÉLEVÉE DES BÂTIMENTS EN BOIS

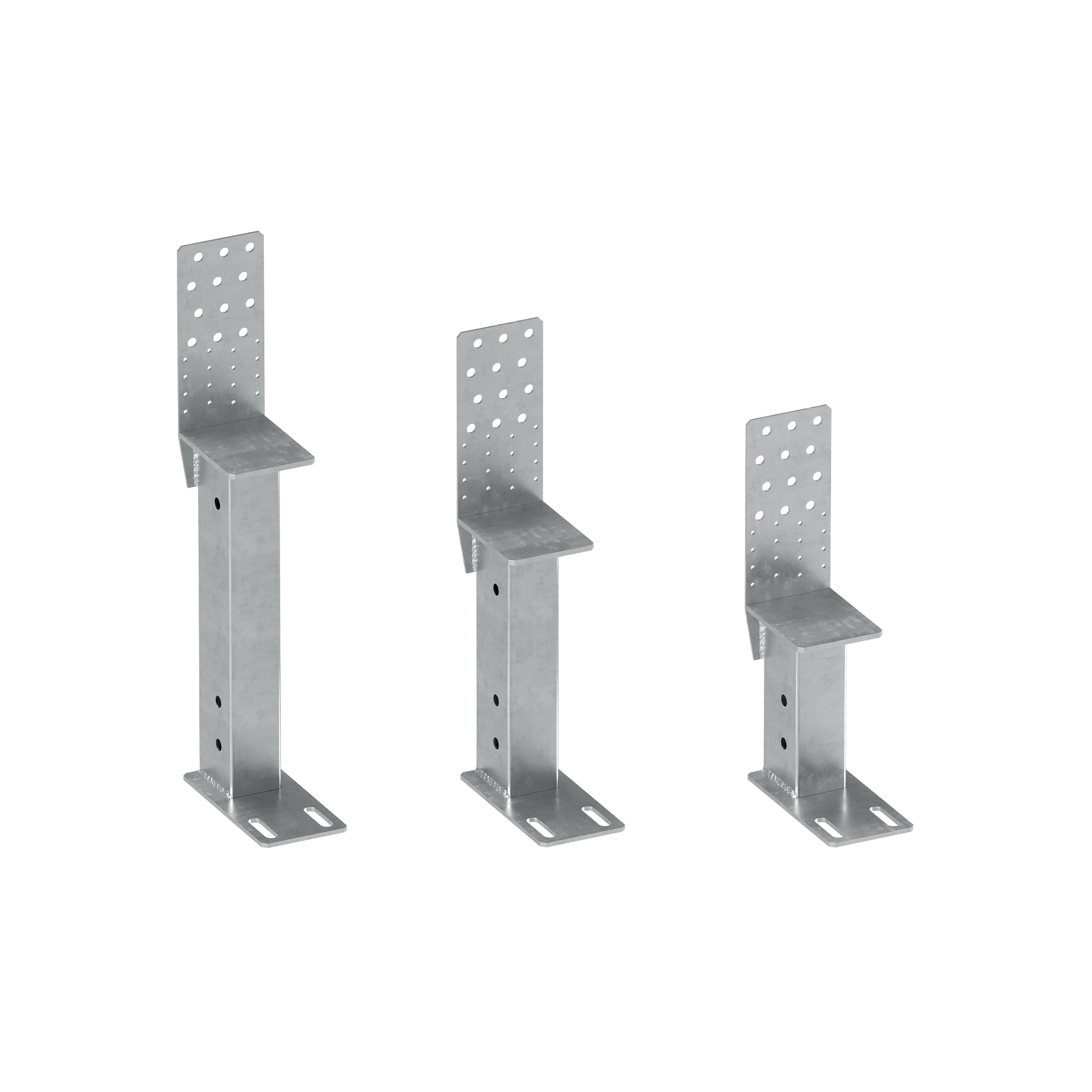

UP LIFT
UP LIFT résout le problème à la racine des tolérances lors de la pose de murs en bois sur une bordure en béton, car il permet d’effectuer le coulage après l’installation des murs.
CARACTÉRISTIQUES
Habituellement, les bordures en béton armé sont réalisés avant la pose des murs, mais avec une tolérance géométrique incompatible avec la précision des murs en bois, entraînant par conséquent des problèmes sur le chantier en raison du manque d’alignement entre le mur et l’arête de la bordure et du manque de nivellement de la surface de pose.

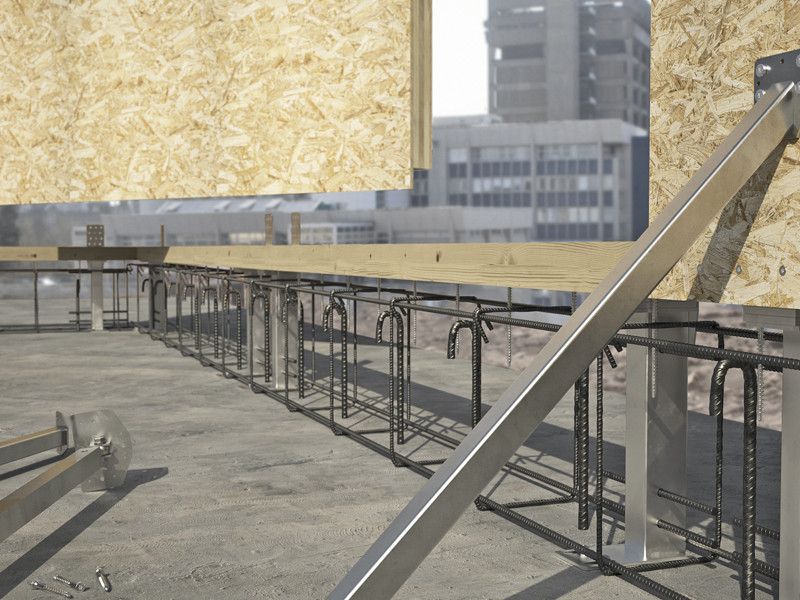

UP LIFT permet de construire la bordure en béton armé successivement à la pose des murs en bois, éliminant ces inconvénients. Le constructeur du bâtiment en bois prépare les supports UP LIFT sur la fondation en béton armé et pose les murs sur les supports. Après le montage des structures en bois, il est possible de construire la bordure, qui servant d’élément de transfert des contraintes de compression générées par les murs.
UP LIFT permet de réaliser des murs en bois reposant sur une bordure en béton armé. La pose surélevée permet d’éloigner le mur du sol pour une durabilité optimale.

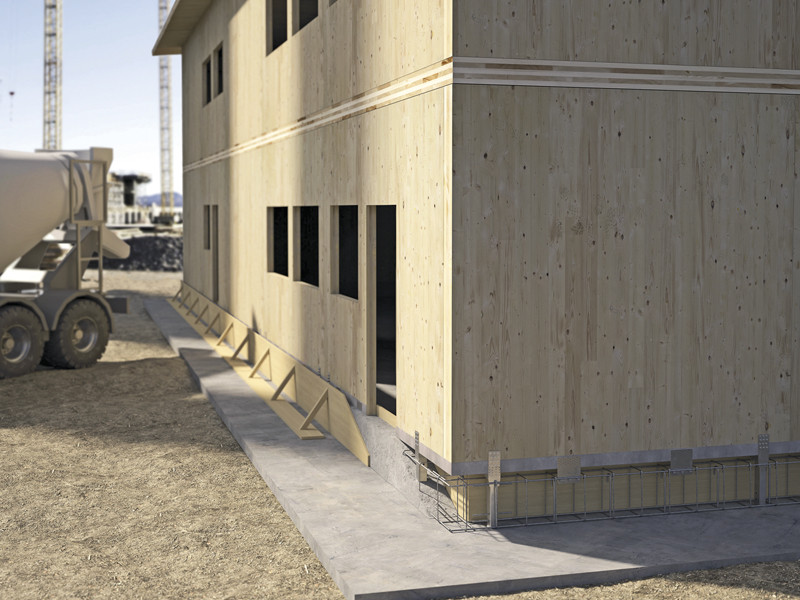

La bordure en béton armé est exécutée après la construction du bâtiment en bois, ce qui offre une liberté maximale dans le positionnement des murs sur la fondation en béton armé.
Les supports soutiennent le poids du bâtiment jusqu’à l’achèvement de la bordure en béton armé et résistent aux forces de traction et de cisaillement dues aux séismes ou au vent.
DOMAINES D’UTILISATION
UP LIFT est utilisé pour la fixation au sol de murs en bois posés sur une bordure en béton armé. La bordure est coulée après la construction du bâtiment en bois.
La fixation d’UP LIFT peut être effectuée avec des pointes LBA, des vis LBS ou des vis HBS PLATE.
UP LIFT est adapté pour poser :
• des murs TIMBER FRAME
• des murs de panneaux en CLT et LVL

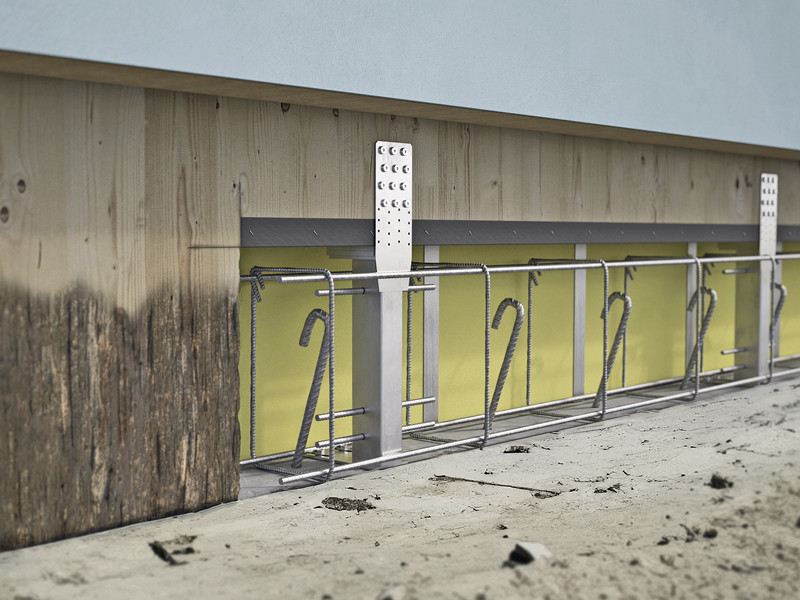

En cas de murs en bois détériorés par la présence d’humidité, UP LIFT peut être utilisé comme support temporaire pour la réhabilitation structurelle, en créant une bordure par secteurs, en coupant la partie détériorée du mur et en la remplaçant progressivement par une bordure en béton, qui sépare le bois du sol et garantit une durabilité idéale de la structure en bois.
Documentation
Fiche technique
|
|
---|---|
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|

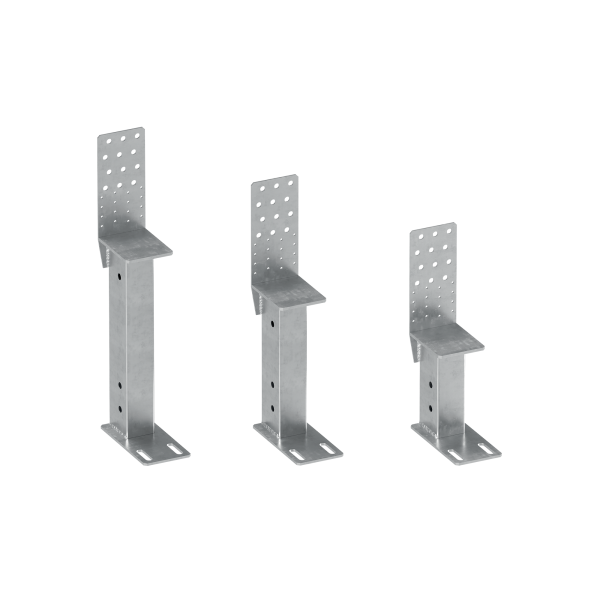

UP LIFT
CODE | H
[mm]
|
B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. | |
---|---|---|---|---|---|---|
UPLIFT200 | New | 200 | 100 | 128 | 3 | 1 |
UPLIFT300 | New | 300 | 100 | 128 | 3 | 1 |
UPLIFT400 | New | 400 | 100 | 128 | 3 | 1 |
