PLAQUES POUR FORCES DE TRACTION BOIS-BÉTON

WHT PLATE C

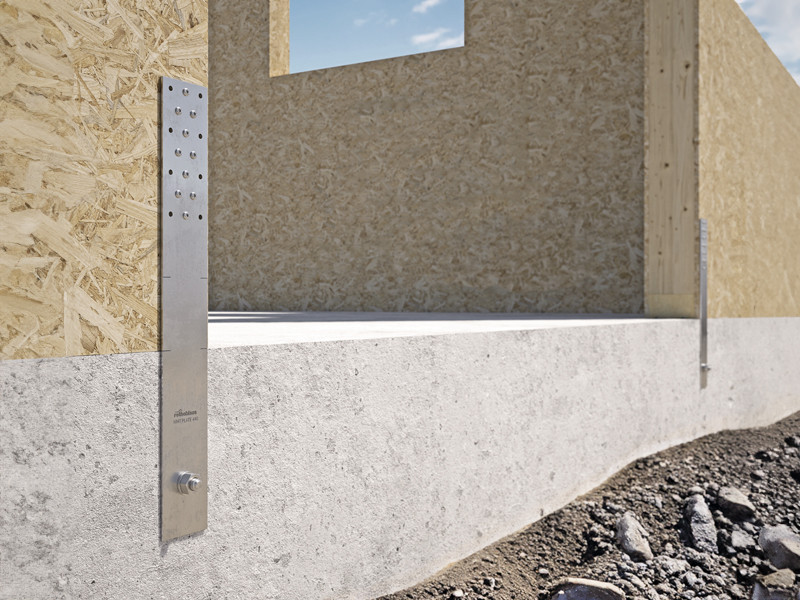

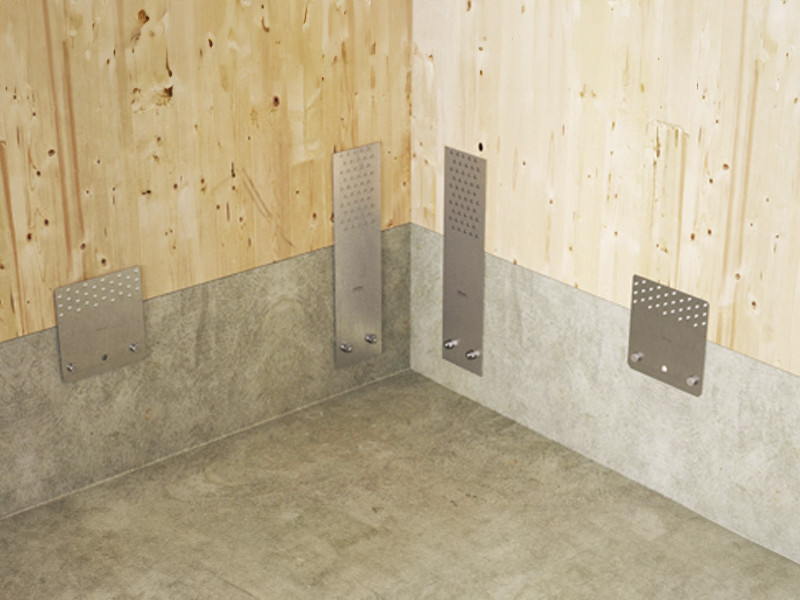

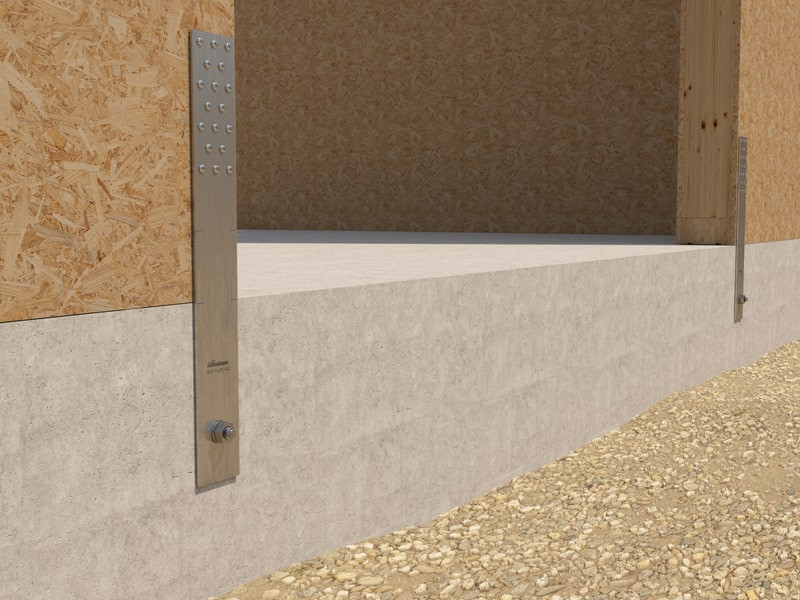

La plaque pour bois WHT PLATE C est idéale pour réaliser des connexions continues en traction de panneaux en CLT et d’ossatures plateformes avec la sous-structure en béton armé.

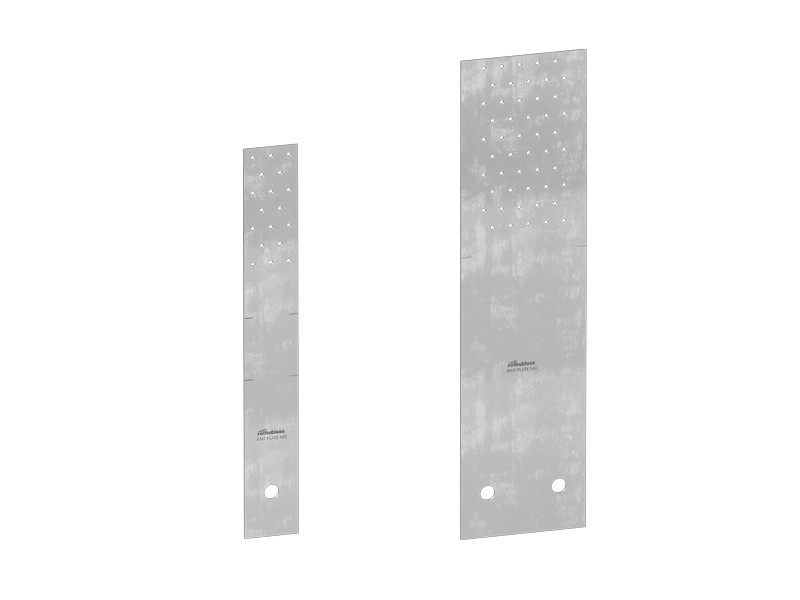

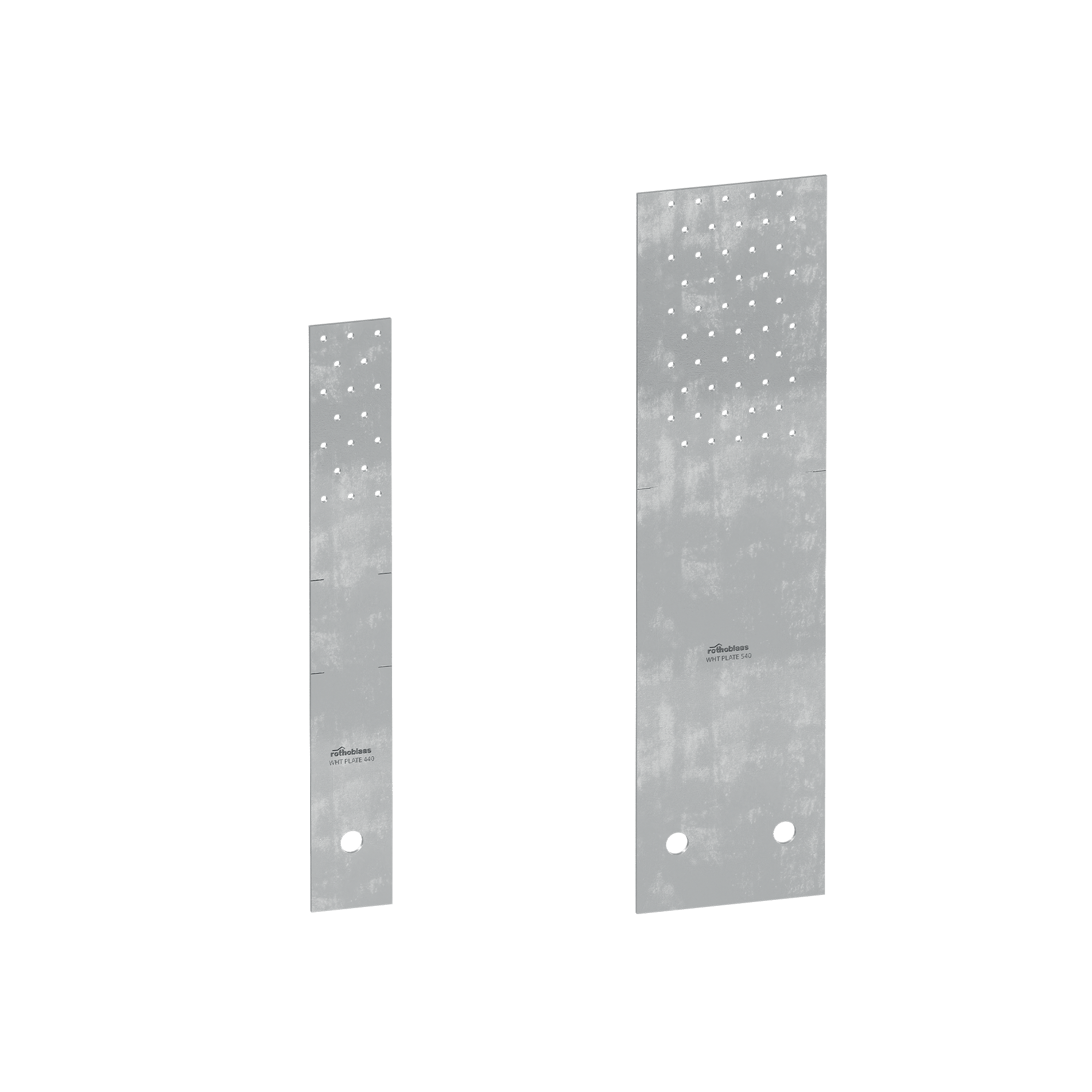

Disponible en deux versions : WHT PLATE 440 pour ossatures plateformes et WHT PLATE 540 pour structures à panneaux CLT.

PLAQUE POUR BOIS TITAN F, RÉSISTANCES ÉLEVÉES AU CISAILLEMENT DANS TOUTES SITUATIONS

La résistance élevée en traction permet d’optimiser le nombre de plaques installées et donc d’obtenir un réel gain de temps. Produits marqués CE et valeurs de résistance précalculées / prêtes à l’emploi, également pour des bords de différentes épaisseurs.

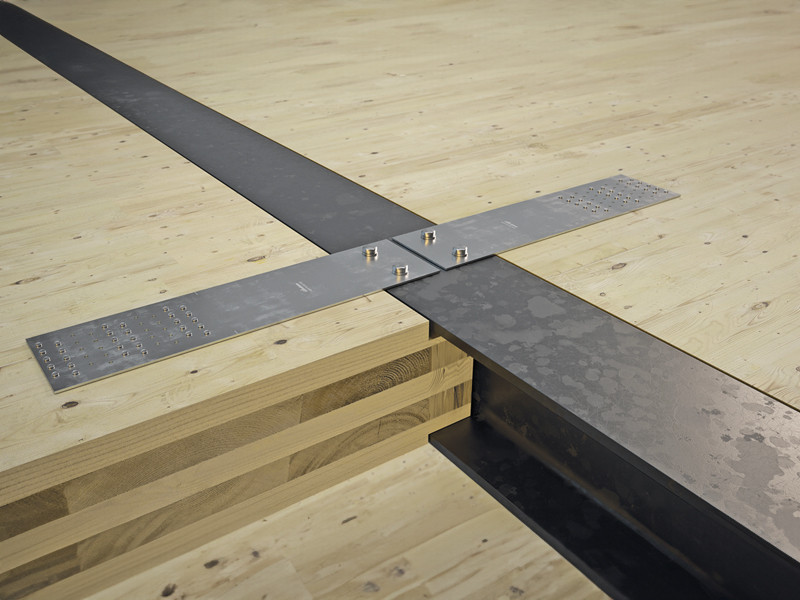

Hormis sa fonction naturelle, cette solution d’assemblage résout aussi des situations ponctuelles nécessitant une reprise des efforts de traction du bois au béton. En présence de sollicitations de différentes amplitudes ou d’une couche de nivellement, il est possible d’adopter des clouages partiels pré-calculés.

En acier au carbone électrozingué, elle est idéale pour des applications sur CLT, LVL, bois massif et bois lamellé-collé, ossatures plateformes et panneaux à base de bois.

Documentation

Fiche technique
Déclaration des performances (DOP) Télécharger
Fichier CAO
Fichier BIM.ifc
Fichier BIM.rfa

WHT PLATE C

CODE B
[mm]
H
[mm]
s
[mm]
pcs.
WHTPLATE440 60 440 3 10
WHTPLATE540 140 540 3 10
