PLAQUES POUR FORCES DE TRACTION BOIS-BOIS

WHT PLATE T

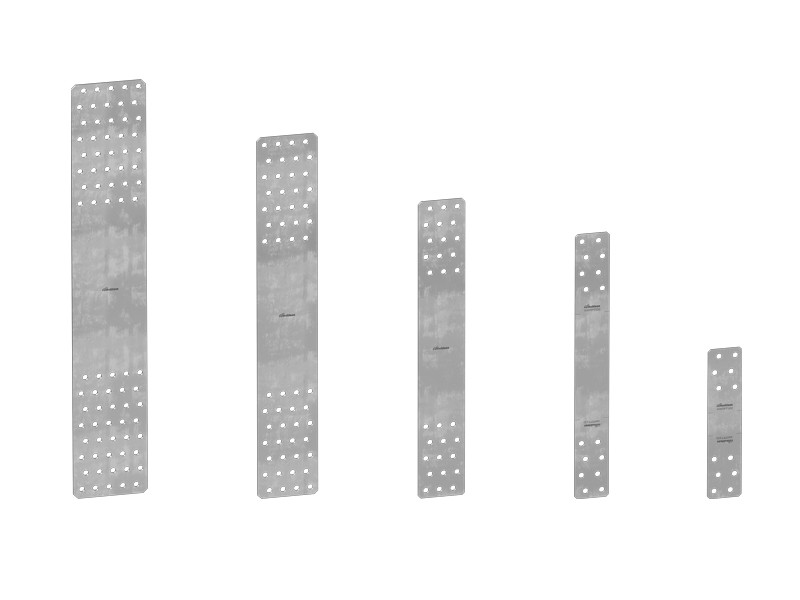

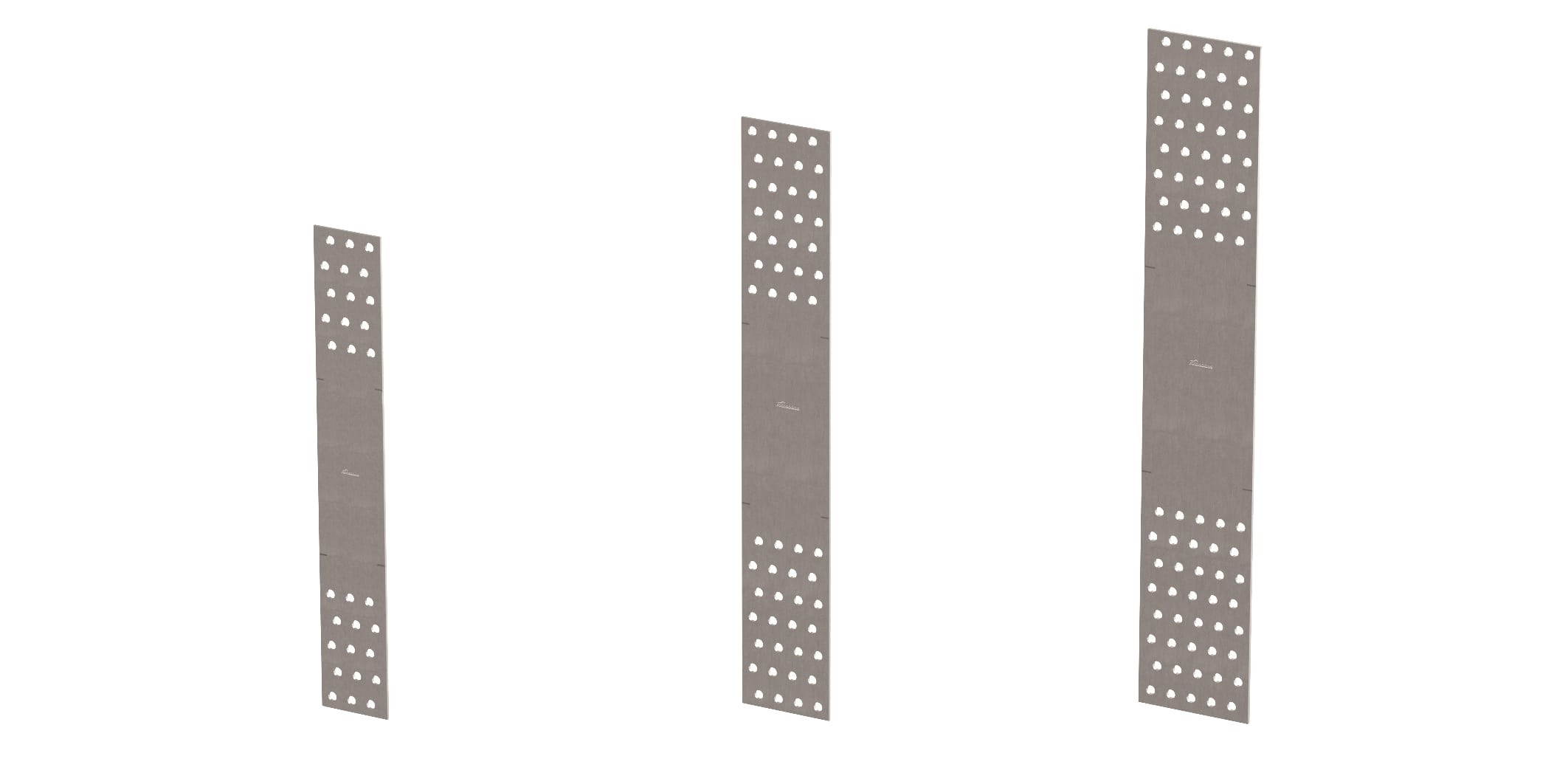

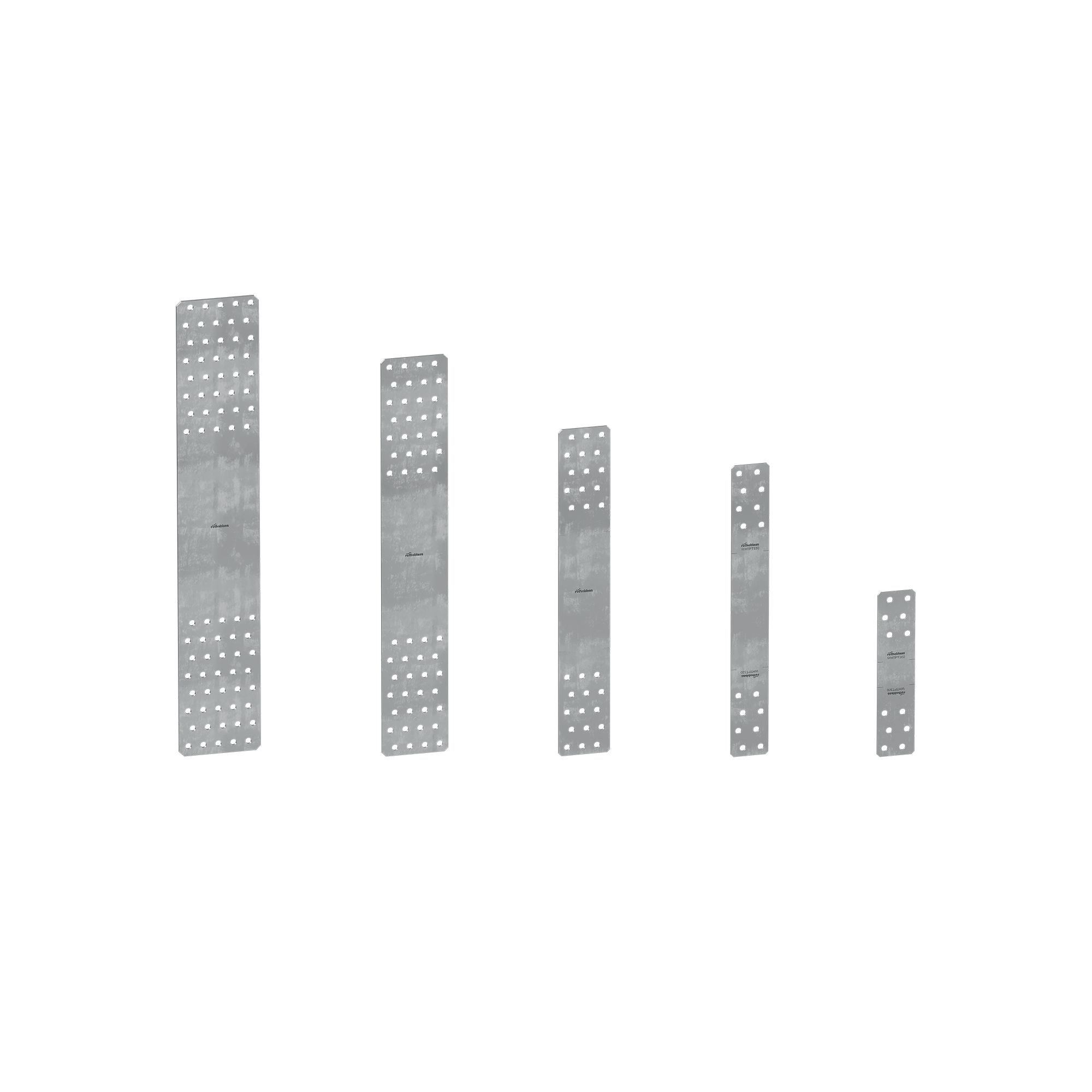

La gamme de plaques pour forces de traction WHT PLATE T inclut 3 différentes versions d’épaisseur, de matériau et de hauteur, afin de fournir plusieurs niveaux de résistance à la traction.

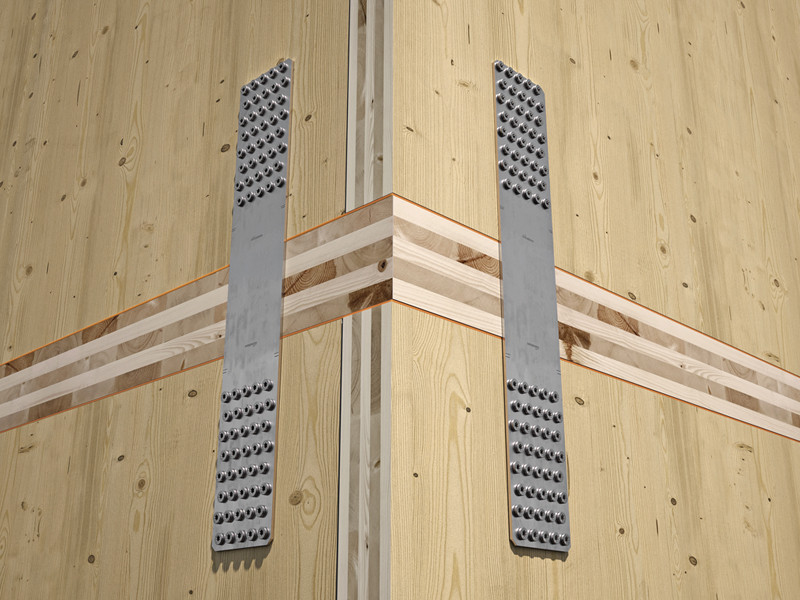

Idéales pour une utilisation sur CLT pour des constructions à plusieurs étages, elles sont toutes calculées et certifiées pour des forces de traction sur assemblages bois-bois.

WHT PLATE T, LA PLAQUE QUI GARANTIT DE HAUTES RÉSISTANCES À LA TRACTION POUR LES CONSTRUCTIONS EN BOIS À PLUSIEURS ÉTAGES

Les plaques pour bois WHT PLATE T sont la solution parfaite pour la conception de bâtiments à plusieurs étages avec différentes épaisseurs de plancher, grâce à ses résistances à la traction caractéristiques, supérieures à 150 kN.

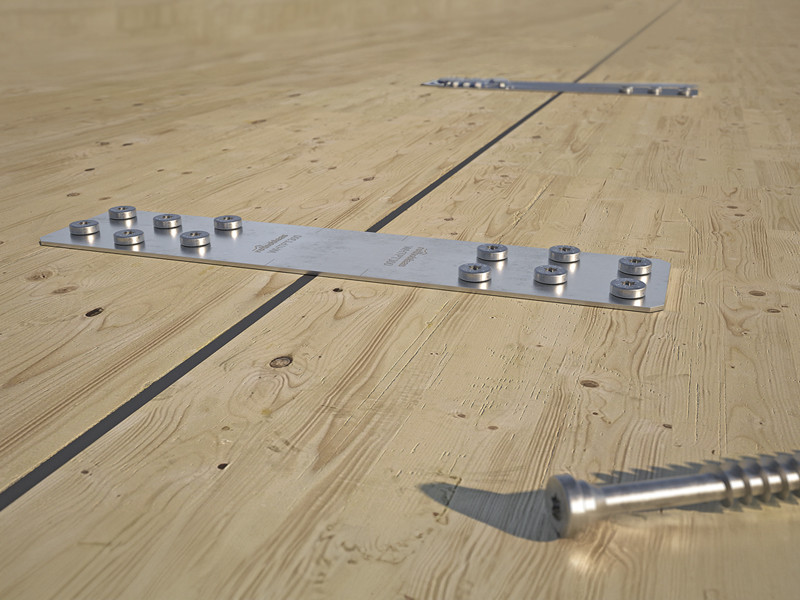

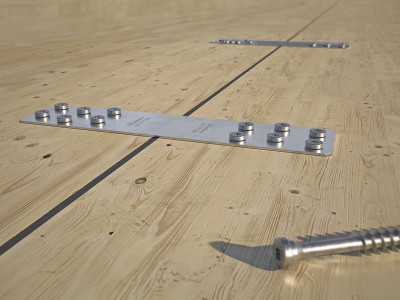

La plaque métallique fournit des performances optimales en combinaison avec des vis HBS PLATE ou HBS PLATE EVO : la tête des vis a une forme tronconique et une épaisseur accrue pour fixer de manière sûre et fiable les plaques sur le bois.

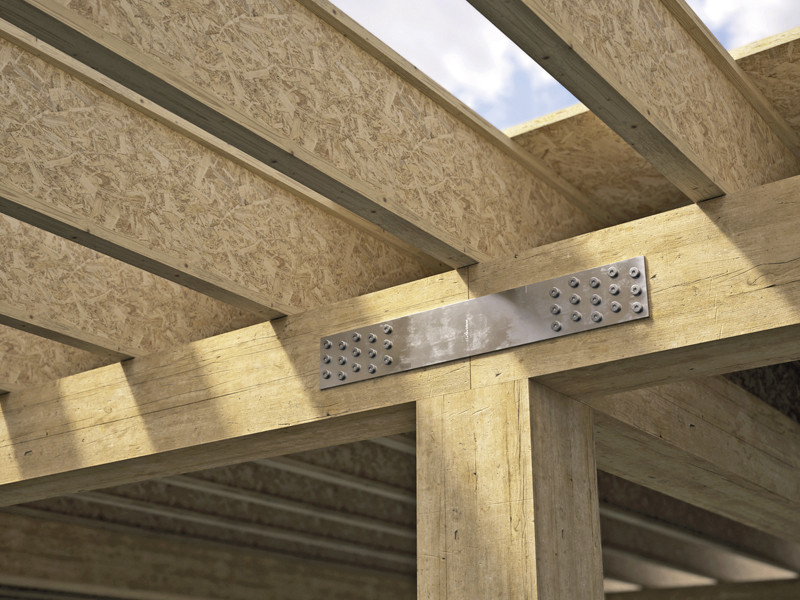

En acier au carbone électrozingué, elles sont conçues pour la réalisation d’assemblages en traction bois-bois de panneaux et de poutres en CLT, LVL, bois massif et bois lamellé-collé, ossatures plateformes (Platform frame) et panneaux à base de bois.

Documentation

Fiche technique
Déclaration des performances (DOP) Télécharger
Fichier CAO
Fichier BIM.ifc
Fichier BIM.rfa

WHT PLATE T

CODE B
[mm]
H
[mm]
s
[mm]
pcs.
WHTPT600 91 594 3 10
WHTPT720 118 722 4 5
WHTPT820 145 826 5 1
