SABOTS INVISIBLES POUR POUTRES BOIS LOCK T MIDI
Le connecteur à accroche pour Poteau - Poutre, pergolas et carport
LOCK T MIDI est le connecteur bois-bois en alliage d’aluminium EN AW-6005A pour des structures de taille moyenne : planchers, toitures, carport, pergolas.
La géométrie avec accroche permet un assemblage totalement invisible entre la poutre secondaire et l'élément principal, avec une installation par le haut sans vis supplémentaires sur le chantier. Cette même logique rend l'assemblage démontable, une caractéristique importante pour les structures préfabriquées et les systèmes à montage réversible.
Disponible en version standard et EVO avec revêtement peinture noir graphite pour la classe de service 3, pour des applications extérieures, même dans des milieux agressifs.
Les connecteurs LOCK T MIDI complètent la gamme ALUMEGA pour des charges inférieures à 120 kN. Ces deux systèmes sont complémentaires, en particulier dans les bâtiments Poteau - Poutre : LOCK T MIDI est recommandé pour les poutres secondaires, tandis qu'ALUMEGA est destiné aux poutres principales, où des performances supérieures sont requises.
Caractéristiques techniques du connecteur invisible LOCK T MIDI

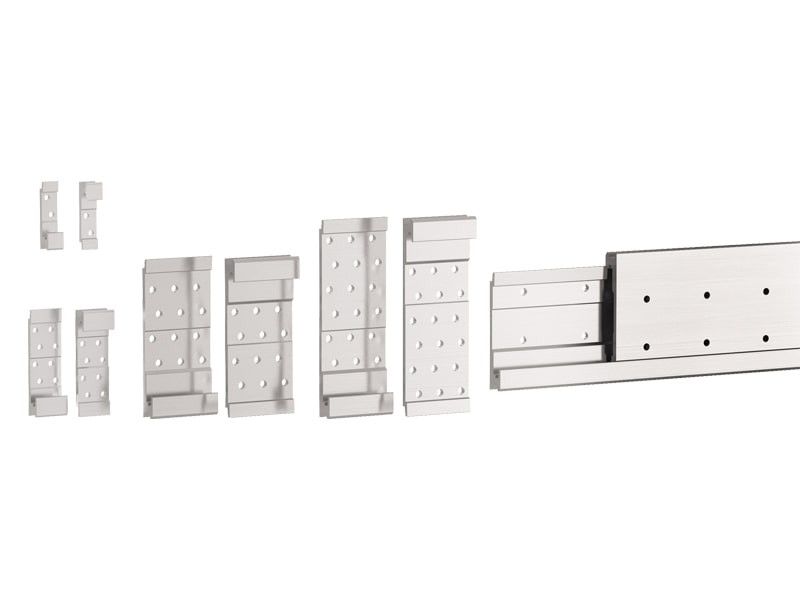

LOCK T MIDI est une plaque tridimensionnelle perforée à géométrie avec accroche, qui peut être posée en configuration invisible, semi-invisible ou apparente. La version invisible prévoit un fraisage dans l'élément principal ou dans la poutre secondaire ; la version apparente ne nécessite aucune découpe particulière.
Les plaques de blocage latéral LOCK STOP et la vis anti-arrachement optionnelle inclinée à 45° permettent d'obtenir, dans chaque configuration, des résistances certifiées dans toutes les directions de charge conformément à l'ATE-19/0831. L’assemblage avec fraisage dans l’élément principal est conforme aux exigences de résistance au feu.
Caractéristiques techniques principales :
• En alliage d’aluminium EN AW-6005A
• 14 tailles : de 50× 135 mm à 125× 290 mm
• Version EVO avec revêtement peinture noir graphite, classe de service 3
• Résistances certifiées ATE-19/0831 : F_v, F_up, F_ax, F_lat
• Fixations compatibles : vis LBS, LBS EVO et LBS HARDWOOD EVO avec diamètre 7 mm.
LOCK T MIDI est-il également adapté aux poutres inclinées ?
Oui. Le connecteur est conçu pour la pose sur poutres inclinées, avec inclinaison aussi bien horizontale que verticale. Le préassemblage s'effectue hors chantier : sur le chantier, la poutre est descendue par le haut dans le connecteur, sans vis supplémentaires.
Quand choisir la version EVO ?
La version EVO est recommandée pour les environnements extérieurs agressifs et pour les bois à forte teneur en tanin, tels que le châtaignier et le chêne. Le revêtement peinture en noir graphite garantit la classe de service 3. Dans les deux versions, le choix de la vis — en acier inoxydable martensitique ou avec revêtement C4 EVO — complète la protection en fonction de la corrosivité de l'environnement et de l'agressivité du bois.
L’assemblage avec LOCK T MIDI est-il conforme aux exigences de résistance au feu ?
Oui, à condition que le connecteur soit installé par fraisage dans l'élément principal. Dans cette configuration, le bois environnant assure la protection passive nécessaire. Pour le dimensionnement anti-incendie, veuillez vous reporter à la fiche technique et au logiciel MyProject.
Documentation
-
Fiche technique
- Fiche technique Croatian
- Fiche technique Czech
- Fiche technique English Eurocode 5
- Fiche technique English USA NDS
- Fiche technique French
- Fiche technique German
- Fiche technique Greek
- Fiche technique Hungarian
- Fiche technique Italian
- Fiche technique Polish
- Fiche technique Portuguese
- Fiche technique Romanian
- Fiche technique Russian
- Fiche technique Slovak
- Fiche technique Slovene
- Fiche technique Spanish
-
LOCK: Choix du connecteur et guide pour la durabilité
- LOCK: Choix du connecteur et guide pour la durabilité English
- LOCK: Choix du connecteur et guide pour la durabilité French
- LOCK: Choix du connecteur et guide pour la durabilité German
- LOCK: Choix du connecteur et guide pour la durabilité Italian
- LOCK: Choix du connecteur et guide pour la durabilité Portuguese
- LOCK: Choix du connecteur et guide pour la durabilité Russian
- LOCK: Choix du connecteur et guide pour la durabilité Spanish
-
Certification ETA
-
Fichier CAO
-
Fichier BIM.ifc
-
Fichier BIM.rfa
-
LOCK Calculator – Spreadsheet according to Eurocode 1995
- LOCK Calculator – Spreadsheet according to Eurocode 1995 English
- LOCK Calculator – Spreadsheet according to Eurocode 1995 French
- LOCK Calculator – Spreadsheet according to Eurocode 1995 German
- LOCK Calculator – Spreadsheet according to Eurocode 1995 Italian
- LOCK Calculator – Spreadsheet according to Eurocode 1995 Portuguese
- LOCK Calculator – Spreadsheet according to Eurocode 1995 Spanish
-
LOCK Calculator – Spreadsheet according to NDS (USA building code)
LOCK T MIDI
| CODE | B
[mm]
|
H
[mm]
|
P
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
pcs. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|
| LOCKT50135 | 50 | 135 | 22 | 1 15/16'' | 5 5/16'' | 7/8'' | 25 | |
| LOCKT50175 | 50 | 175 | 22 | 1 15/16'' | 6 7/8'' | 7/8'' | 18 | |
| LOCKT75175 | 75 | 175 | 22 | 2 15/16'' | 6 7/8'' | 7/8'' | 12 | |
| LOCKT75215 | 75 | 215 | 22 | 2 15/16'' | 8 7/16'' | 7/8'' | 12 | |
| LOCKT100215 | 100 | 215 | 22 | 4'' | 8 7/16'' | 7/8'' | 8 | |
| LOCKT75240 | 75 | 240 | 22 | 2 15/16'' | 9 1/2'' | 7/8'' | 20 | |
| LOCKT100240 | 100 | 240 | 22 | 4'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKT125240 | 125 | 240 | 22 | 4 15/16'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKT75265 | 75 | 265 | 22 | 2 15/16'' | 10 7/16'' | 7/8'' | 20 | |
| LOCKT100265 | 100 | 265 | 22 | 4'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKT125265 | 125 | 265 | 22 | 4 15/16'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKT75290 | 75 | 290 | 22 | 2 15/16'' | 11 7/16'' | 7/8'' | 20 | |
| LOCKT100290 | 100 | 290 | 22 | 4'' | 11 7/16'' | 7/8'' | 10 | |
| LOCKT125290 | 125 | 290 | 22 | 4 15/16'' | 11 7/16'' | 7/8'' | 10 |
LOCK T MIDI EVO
| CODE | B
[mm]
|
H
[mm]
|
P
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
pcs. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|
| LOCKTEVO50135 | 50 | 135 | 22 | 1 15/16'' | 5 5/16'' | 7/8'' | 25 | |
| LOCKTEVO50175 | 50 | 175 | 22 | 1 15/16'' | 6 7/8'' | 7/8'' | 18 | |
| LOCKTEVO75175 | 75 | 175 | 22 | 2 15/16'' | 6 7/8'' | 7/8'' | 12 | |
| LOCKTEVO75215 | 75 | 215 | 22 | 2 15/16'' | 8 7/16'' | 7/8'' | 12 | |
| LOCKTEV100215 | 100 | 215 | 22 | 4'' | 8 7/16'' | 7/8'' | 8 | |
| LOCKTEV75240 | 75 | 240 | 22 | 2 15/16'' | 9 1/2'' | 7/8'' | 20 | |
| LOCKTEV100240 | 100 | 240 | 22 | 4'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKTEV125240 | 125 | 240 | 22 | 4 15/16'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKTEV75265 | 75 | 265 | 22 | 2 15/16'' | 10 7/16'' | 7/8'' | 20 | |
| LOCKTEV100265 | 100 | 265 | 22 | 4'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKTEV125265 | 125 | 265 | 22 | 4 15/16'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKTEV75290 | 75 | 290 | 22 | 2 15/16'' | 11 7/16'' | 7/8'' | 20 | |
| LOCKTEV100290 | 100 | 290 | 22 | 4'' | 11 7/16'' | 7/8'' | 10 | |
| LOCKTEV125290 | 125 | 290 | 22 | 4 15/16'' | 11 7/16'' | 7/8'' | 10 |
LOCK STOP
| CODE | B
[mm]
|
H
[mm]
|
P
[mm]
|
s
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
s
[in]
|
pcs. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|---|---|
| LOCKSTOP7 | 26.5 | 38 | 15 | 1.5 | 1 1/16'' | 1 1/2'' | 9/16'' | 0.059 | 50 | - |
| LOCKSTOP50 | 56 | 40 | 15.5 | 2.5 | 2 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 40 | |
| LOCKSTOP75 | 81 | 40 | 15.5 | 2.5 | 3 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 | |
| LOCKSTOP100 | 106 | 40 | 15.5 | 2.5 | 4 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 | |
| LOCKSTOP125 | 131 | 40 | 15.5 | 2.5 | 5 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 |
