LOCK T MIDI
LOCK T MIDI est l’innovante plaque d’accroche pour des assemblages bois-bois complètement cachés, qui assure des résistances exceptionnelles.
Facilement démontable, il est idéal pour la réalisation de petites structures et peut être utilisé en version invisible également avec des éléments de section réduite.

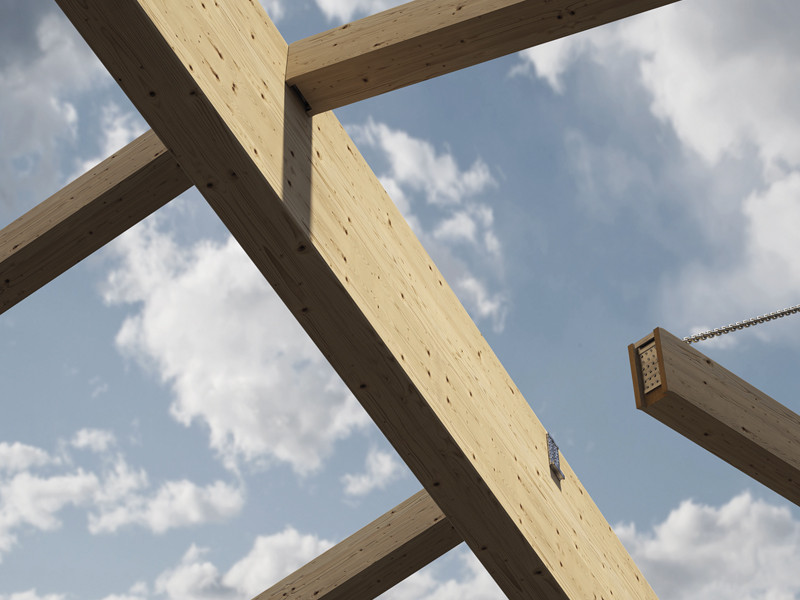

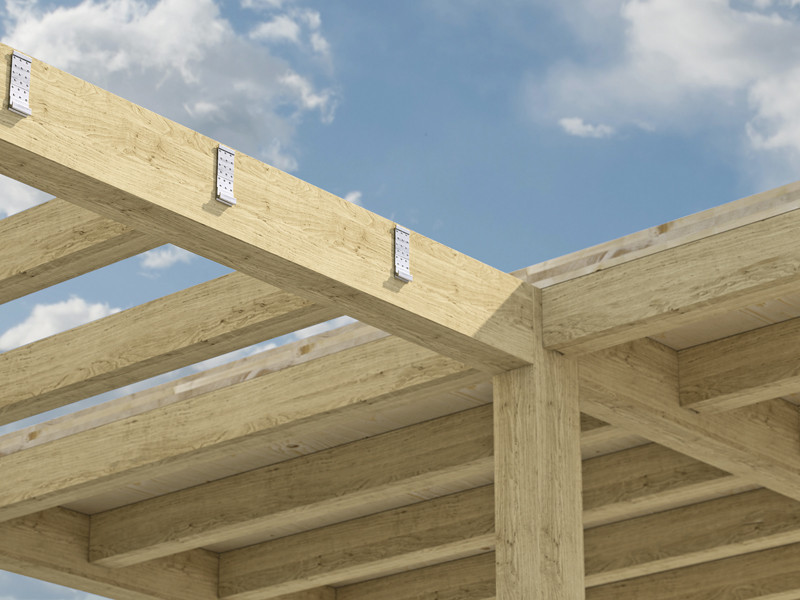

Idéal pour des systèmes post and beam, carport, pergolas ou planchers, dans des applications intérieures comme extérieures.
Description
LOCK T MIDI : PUISSANT, SUR, DEMONTABLE, IDEAL POUR LES ENVIRONNEMENTS AGRESSIFS.

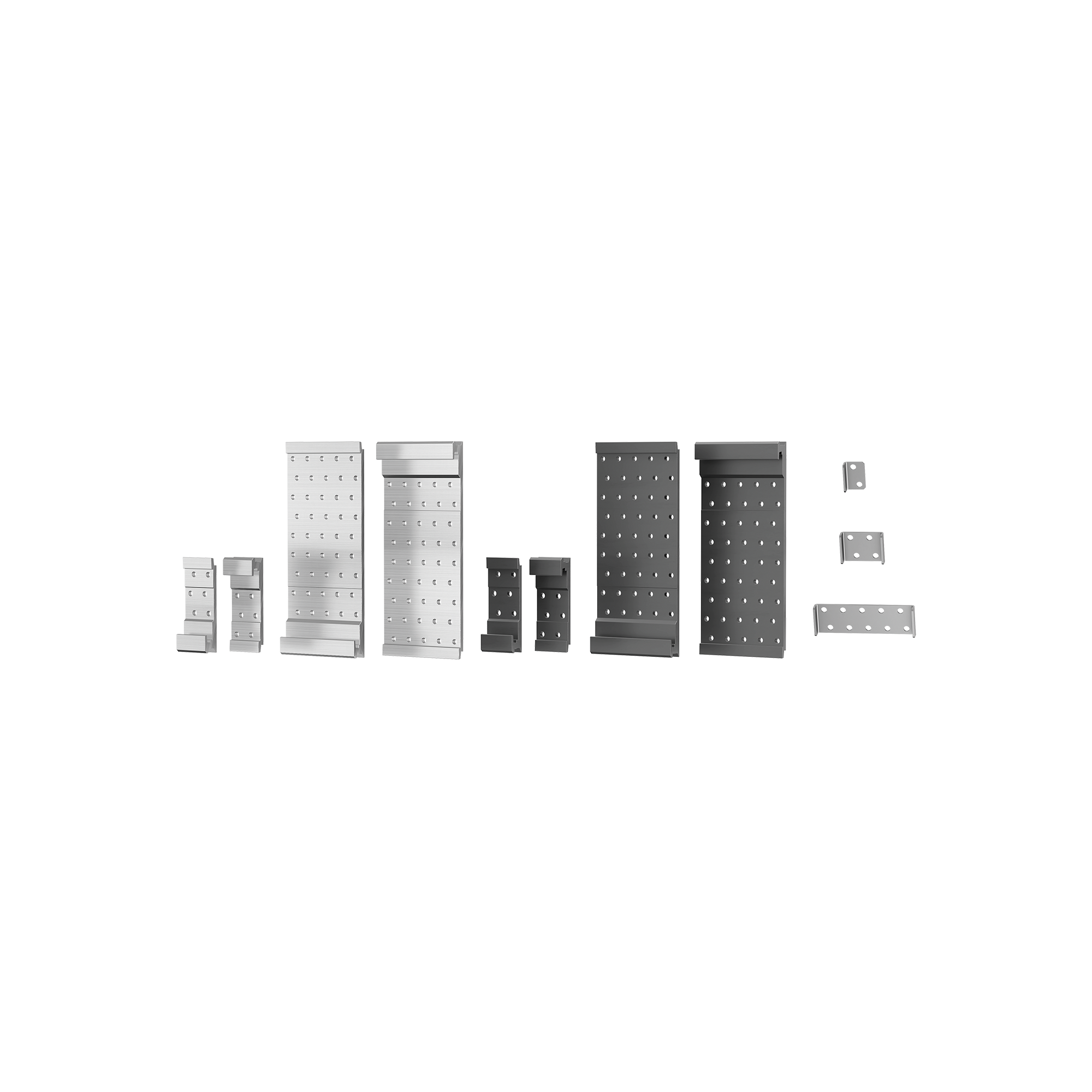

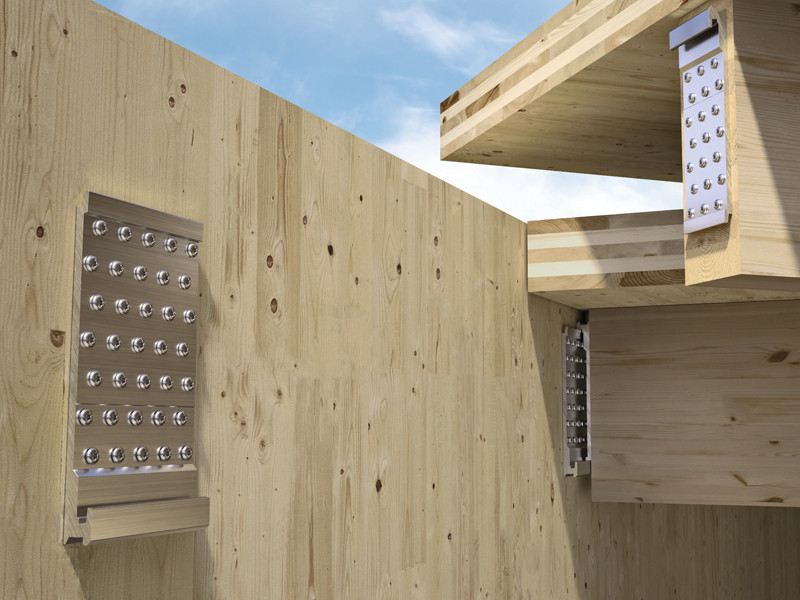

LOCK T MIDI consiste en une plaque perforée tridimensionnelle en alliage d’aluminium. Le connecteur peut être posé dans de multiples configurations : avec fraisage dans l'élément principal ou dans la poutre secondaire pour une installation invisible, ou sans coupes spéciales pour une installation apparente.
La plaque d'accroche LOCK T MIDI pour assemblages bois-bois est disponible en deux versions : standard ou EVO, peinte dans une couleur noire graphite particulière pour ses performances. Les deux versions peuvent être utilisées avec trois variétés de vis : en acier inoxydable martensitique, en acier au carbone et avec revêtement C4 EVO. La combinaison idéale du connecteur et de la vis répond à tous les besoins de fixation, pensez aux environnements agressifs ou à la présence de bois agressifs contenant du tanin, comme le châtaignier et le chêne.
Les plaques de blocage latérales LOCK STOP et la vis verticale anti-arrachement permettent d'avoir dans chaque configuration des résistances certifiées dans toutes les directions.
L’assemblage avec fraisage dans l’élément principal permet de répondre aux exigences de résistance au feu.
Grâce au montage avec un seul type de vis, l’installation de LOCK T MIDI est facile et rapide. Les deux parties du connecteur peuvent être pré-installées sur les éléments en bois hors-ouvrage, sans la réalisation de fixations nécessaires sur le chantier.
Documentation
-
Fiche technique
- Fiche technique Croatian
- Fiche technique Czech
- Fiche technique English Eurocode 5
- Fiche technique English USA NDS
- Fiche technique French
- Fiche technique German
- Fiche technique Greek
- Fiche technique Hungarian
- Fiche technique Italian
- Fiche technique Polish
- Fiche technique Portuguese
- Fiche technique Romanian
- Fiche technique Russian
- Fiche technique Slovak
- Fiche technique Slovene
- Fiche technique Spanish
-
LOCK: Choix du connecteur et guide pour la durabilité
- LOCK: Choix du connecteur et guide pour la durabilité English
- LOCK: Choix du connecteur et guide pour la durabilité French
- LOCK: Choix du connecteur et guide pour la durabilité German
- LOCK: Choix du connecteur et guide pour la durabilité Italian
- LOCK: Choix du connecteur et guide pour la durabilité Portuguese
- LOCK: Choix du connecteur et guide pour la durabilité Russian
- LOCK: Choix du connecteur et guide pour la durabilité Spanish
-
Certification ETA
-
Fichier CAO
-
Fichier BIM.ifc
-
Fichier BIM.rfa
-
LOCK Calculator – Spreadsheet according to Eurocode 1995
- LOCK Calculator – Spreadsheet according to Eurocode 1995 English
- LOCK Calculator – Spreadsheet according to Eurocode 1995 French
- LOCK Calculator – Spreadsheet according to Eurocode 1995 German
- LOCK Calculator – Spreadsheet according to Eurocode 1995 Italian
- LOCK Calculator – Spreadsheet according to Eurocode 1995 Portuguese
- LOCK Calculator – Spreadsheet according to Eurocode 1995 Spanish
-
LOCK Calculator – Spreadsheet according to NDS (USA building code)
LOCK T MIDI
| CODE | B
[mm]
|
H
[mm]
|
P
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
pcs. |
DOP
|
|---|---|---|---|---|---|---|---|---|
| LOCKT50135 | 50 | 135 | 22 | 1 15/16'' | 5 5/16'' | 7/8'' | 25 | |
| LOCKT50175 | 50 | 175 | 22 | 1 15/16'' | 6 7/8'' | 7/8'' | 18 | |
| LOCKT75175 | 75 | 175 | 22 | 2 15/16'' | 6 7/8'' | 7/8'' | 12 | |
| LOCKT75215 | 75 | 215 | 22 | 2 15/16'' | 8 7/16'' | 7/8'' | 12 | |
| LOCKT100215 | 100 | 215 | 22 | 4'' | 8 7/16'' | 7/8'' | 8 | |
| LOCKT75240 | 75 | 240 | 22 | 2 15/16'' | 9 1/2'' | 7/8'' | 20 | |
| LOCKT100240 | 100 | 240 | 22 | 4'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKT125240 | 125 | 240 | 22 | 4 15/16'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKT75265 | 75 | 265 | 22 | 2 15/16'' | 10 7/16'' | 7/8'' | 20 | |
| LOCKT100265 | 100 | 265 | 22 | 4'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKT125265 | 125 | 265 | 22 | 4 15/16'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKT75290 | 75 | 290 | 22 | 2 15/16'' | 11 7/16'' | 7/8'' | 20 | |
| LOCKT100290 | 100 | 290 | 22 | 4'' | 11 7/16'' | 7/8'' | 10 | |
| LOCKT125290 | 125 | 290 | 22 | 4 15/16'' | 11 7/16'' | 7/8'' | 10 |
LOCK T MIDI EVO
| CODE | B
[mm]
|
H
[mm]
|
P
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
pcs. |
DOP
|
|---|---|---|---|---|---|---|---|---|
| LOCKTEVO50135 | 50 | 135 | 22 | 1 15/16'' | 5 5/16'' | 7/8'' | 25 | |
| LOCKTEVO50175 | 50 | 175 | 22 | 1 15/16'' | 6 7/8'' | 7/8'' | 18 | |
| LOCKTEVO75175 | 75 | 175 | 22 | 2 15/16'' | 6 7/8'' | 7/8'' | 12 | |
| LOCKTEVO75215 | 75 | 215 | 22 | 2 15/16'' | 8 7/16'' | 7/8'' | 12 | |
| LOCKTEV100215 | 100 | 215 | 22 | 4'' | 8 7/16'' | 7/8'' | 8 | |
| LOCKTEV75240 | 75 | 240 | 22 | 2 15/16'' | 9 1/2'' | 7/8'' | 20 | |
| LOCKTEV100240 | 100 | 240 | 22 | 4'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKTEV125240 | 125 | 240 | 22 | 4 15/16'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKTEV75265 | 75 | 265 | 22 | 2 15/16'' | 10 7/16'' | 7/8'' | 20 | |
| LOCKTEV100265 | 100 | 265 | 22 | 4'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKTEV125265 | 125 | 265 | 22 | 4 15/16'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKTEV75290 | 75 | 290 | 22 | 2 15/16'' | 11 7/16'' | 7/8'' | 20 | |
| LOCKTEV100290 | 100 | 290 | 22 | 4'' | 11 7/16'' | 7/8'' | 10 | |
| LOCKTEV125290 | 125 | 290 | 22 | 4 15/16'' | 11 7/16'' | 7/8'' | 10 |
LOCK STOP
| CODE | B
[mm]
|
H
[mm]
|
P
[mm]
|
s
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
s
[in]
|
pcs. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| LOCKSTOP7 | 26.5 | 38 | 15 | 1.5 | 1 1/16'' | 1 1/2'' | 9/16'' | 0.059 | 50 | - |
| LOCKSTOP50 | 56 | 40 | 15.5 | 2.5 | 2 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 40 | |
| LOCKSTOP75 | 81 | 40 | 15.5 | 2.5 | 3 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 | |
| LOCKSTOP100 | 106 | 40 | 15.5 | 2.5 | 4 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 | |
| LOCKSTOP125 | 131 | 40 | 15.5 | 2.5 | 5 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 |
