PLANCHERS NERVURES EN BOIS AVEC PLAQUES D’ACCROCHE SHARP METAL
Assemblages bois-bois haute rigidité sans colle

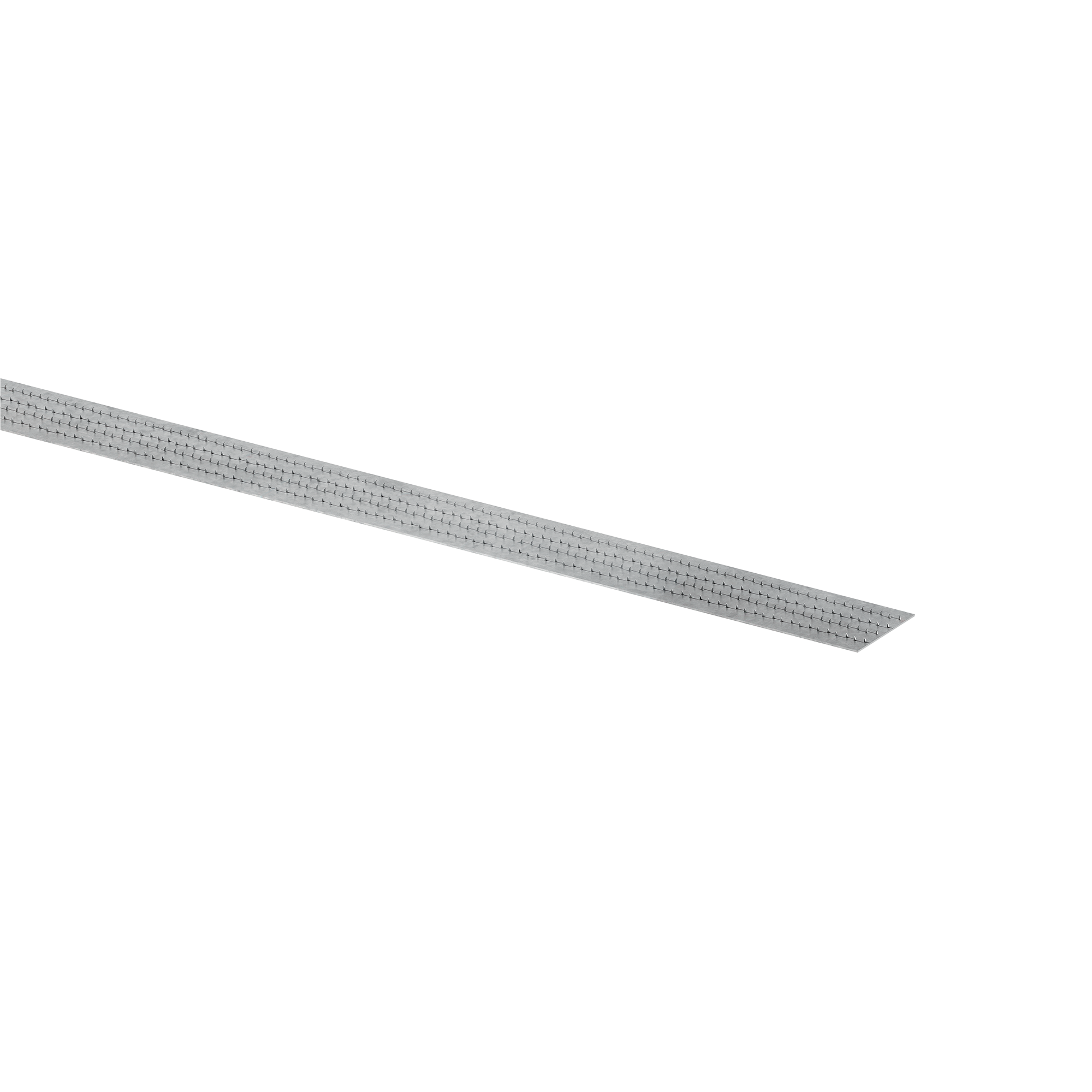

Les plaques d’accroche SHARP METAL sont la solution mécanique pour créer des assemblages bois-bois haute rigidité sans colle structurelle.
Le système combine des plaques métalliques pour bois et des vis structurelles TBS MAX, qui génèrent la force de compression nécessaire à l'activation des crochets dans le bois.
Dans les planchers nervurés, ils permettent d’obtenir des systèmes collaborants avec une pose rapide et propre. La répartition des crochets sur toute la surface permet d'utiliser les plaques métalliques pour bois également pour le renforcement des poutres en bois et la rigidité des joints.
Caractéristiques des connecteurs bois SHARP METAL
SHARP METAL est un système de connecteurs pour bois utilisé lorsqu'une rigidité élevée est requise dans les assemblages bois-bois, tant dans les nouveaux systèmes structurels que sur des éléments existants.

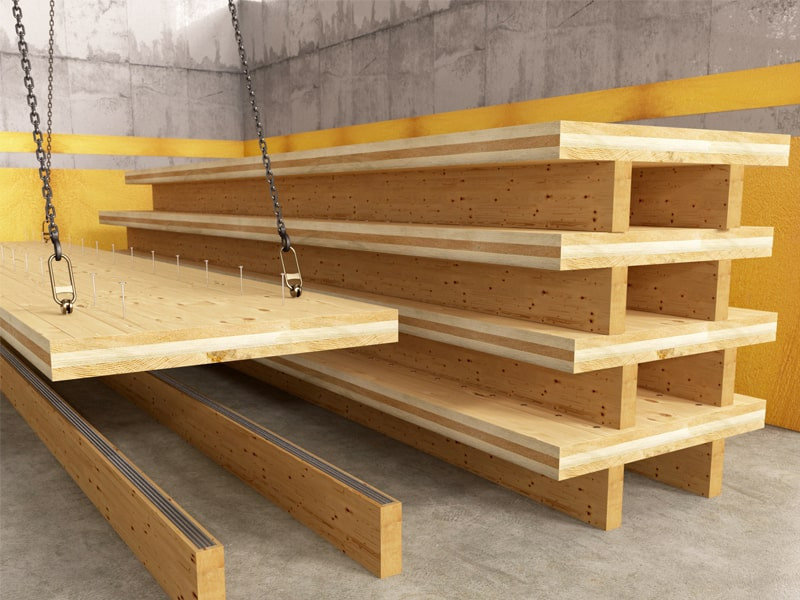

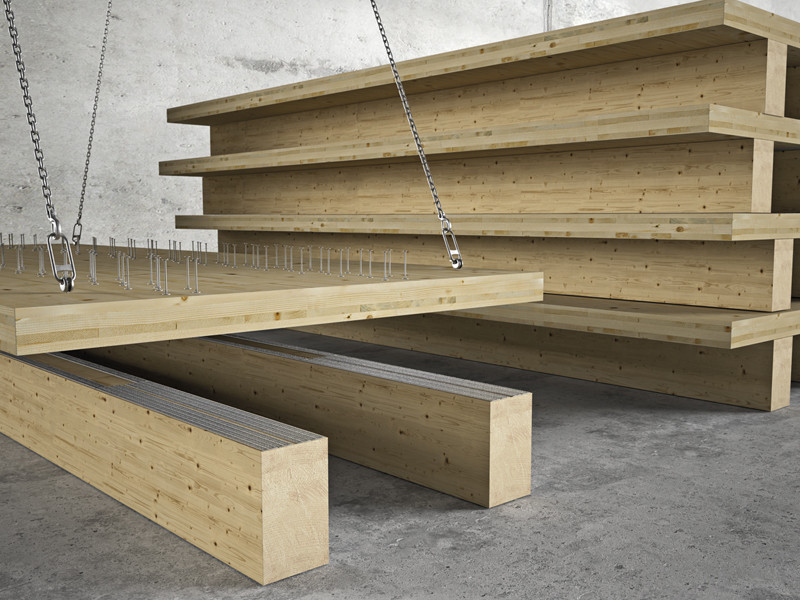

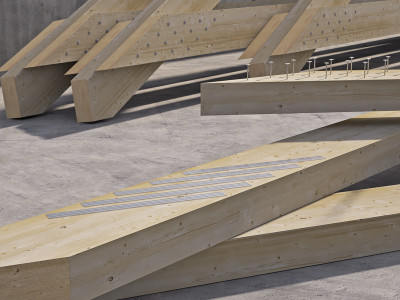

Planchers nervurés
Avec SHARP METAL, le montage est rapide, sans colle ni presse, les délais de production sont réduits et la rigidité du plancher est majeure.

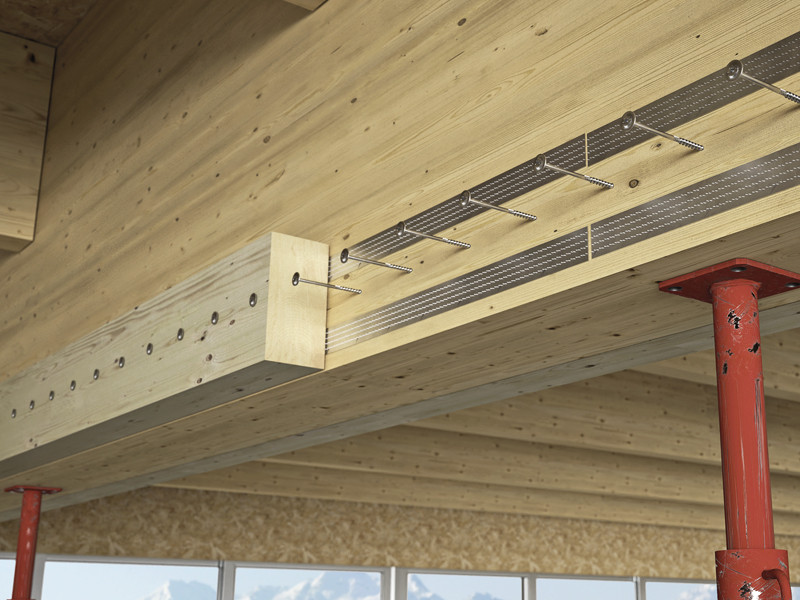

Renforcement structurel des poutres existantes
Les plaques d’accroche créent une section collaborante sans collage structurel. L'assemblage bois-bois atteint une rigidité élevée au mètre (jusqu'à 140 kN/mm), adaptée aux modifications structurelles et au renforcement des poutres en bois.

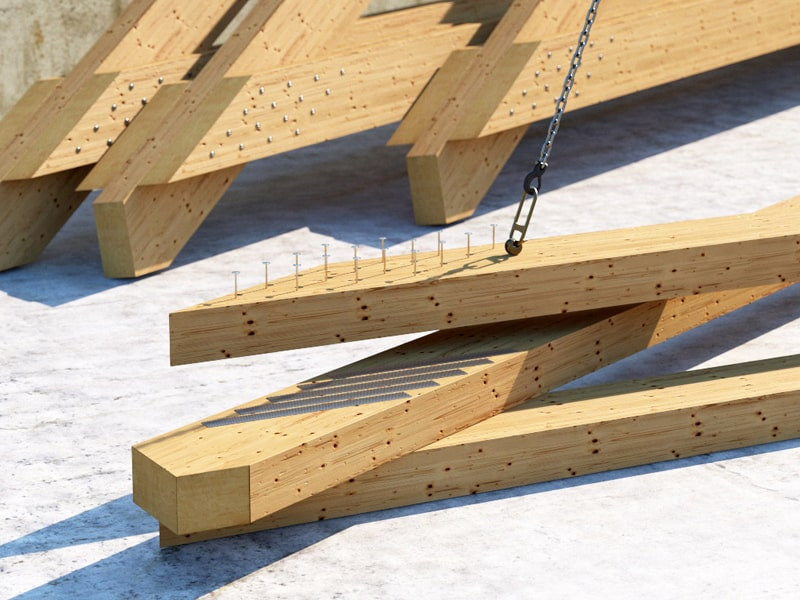

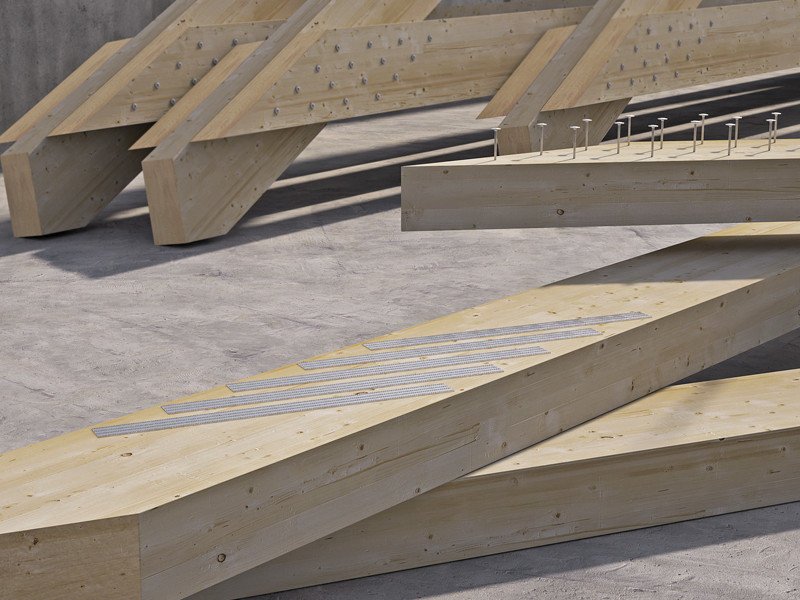

Rigidité des joints
SHARP METAL stabilise le glissement relatif entre les éléments et répartit les efforts de manière uniforme, même en combinaison avec d'autres systèmes de fixation.
Caractéristiques techniques
• Certification selon ATE-24/0058

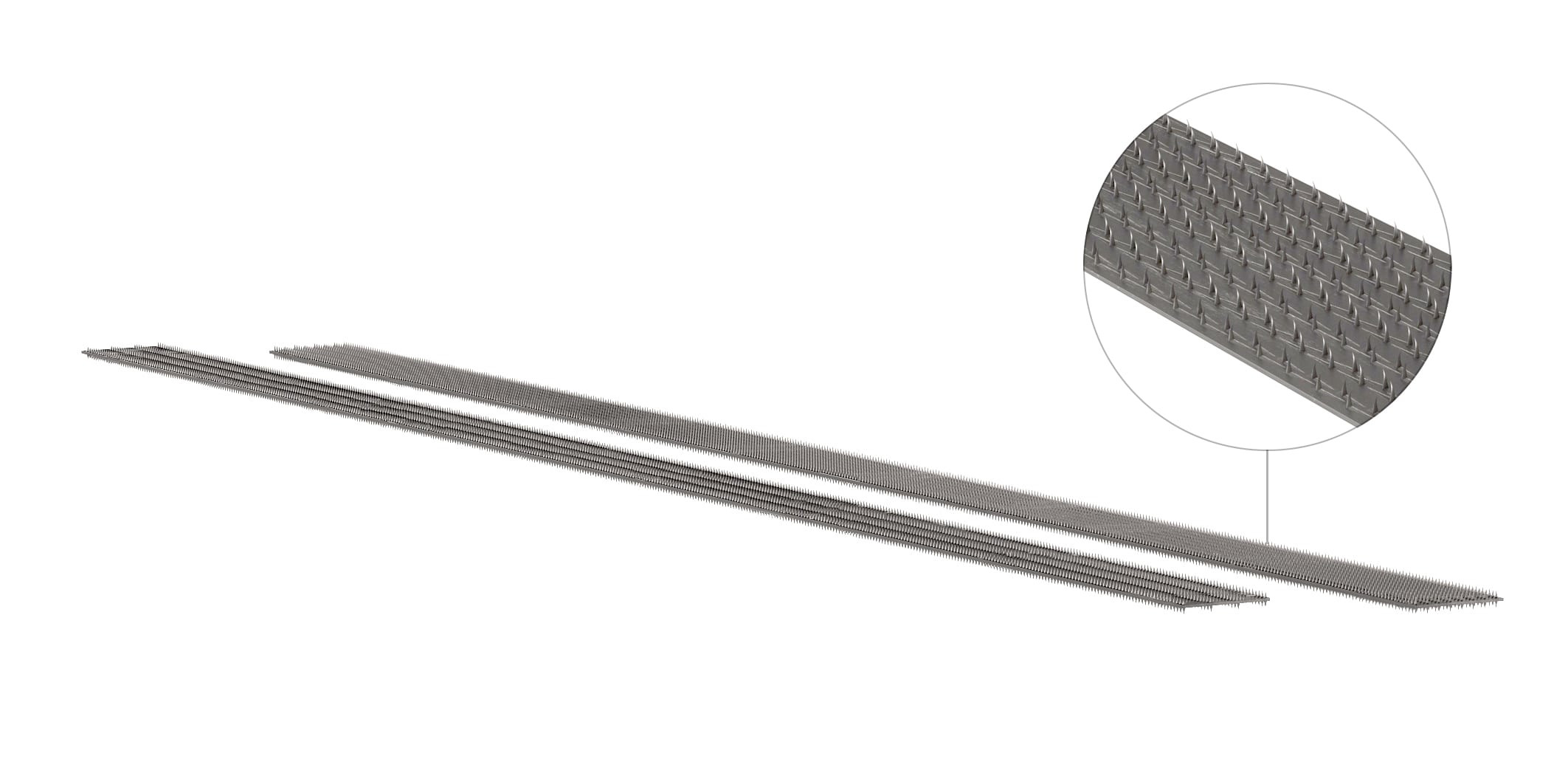

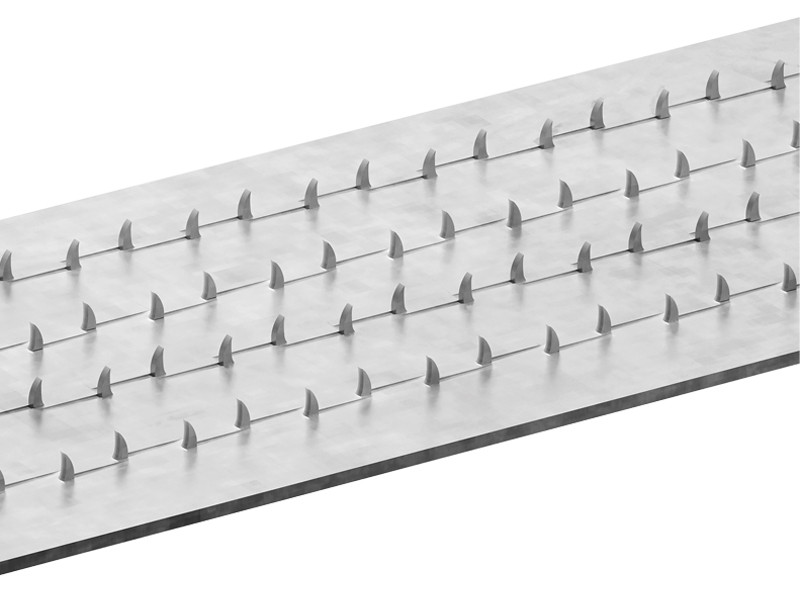

• Géométrie avec crochets distribués sur toute la surface, en combinaison avec les vis TBS MAX
• Résistance au cisaillement jusqu’à 1,72 MPa
• Rigidité kser jusqu’à 3,05 N/mm³
• Système réversible, pouvant être installé en usine ou sur chantier
• Aucun prétraitement, temps de durcissement ou contrôle environnemental nécessaire
Est-il possible de remplacer les colles structurelles dans les planchers nervurés et pour le renforcement des poutres en bois ?
Oui, SHARP METAL est une alternative mécanique aux colles structurelles dans les assemblages bois-bois à sec. Dans les planchers, il élimine les temps de durcissement et simplifie la séquence de montage. Dans le renforcement des poutres en bois, il crée une section collaborante sans opérations « humides » ni contraintes liées aux conditions environnementales.
Qu’est-ce qui change sur le chantier ?
Avec les plaques d’accroche SHARP METAL, les phases d'application et de séchage de la colle sont éliminées. Aucun temps d'attente, aucune condition de température ou d'humidité contrôlée, ni presse n'est nécessaire.
Des travaux préliminaires sont-ils nécessaires ?

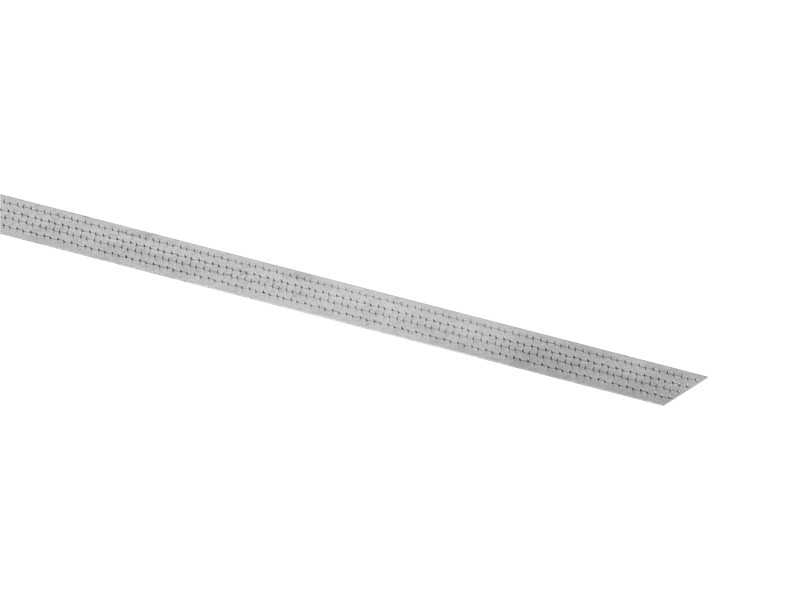

Non. Son épaisseur de 0,75 mm permet un vissage direct avec des vis TBS MAX sans pré-perçage. La plaque peut être découpée sur mesure directement sur site.
