DGZ
La vis à bois avec double filet DGZ permet la fixation continue et sans interruptions du paquet d’isolation en toiture, évitant les ponts thermiques conformément aux réglementations en matière d’économie d’énergie.
Description
DGZ, la vis à bois qui aide à prévenir les ponts thermiques et accroît l’efficacité énergétique.

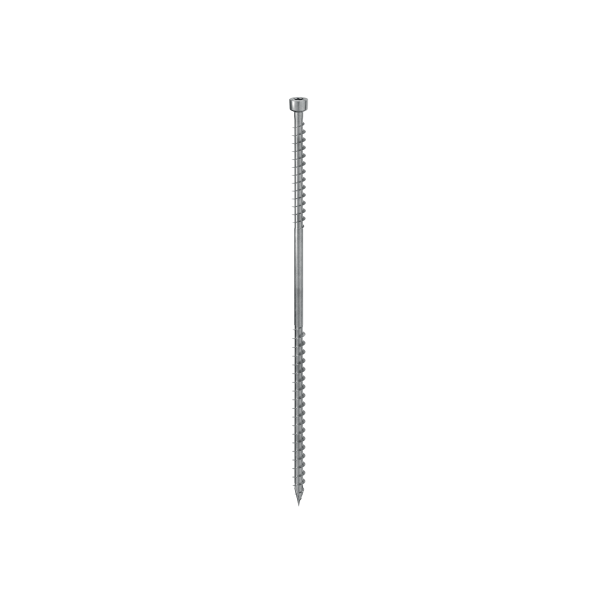

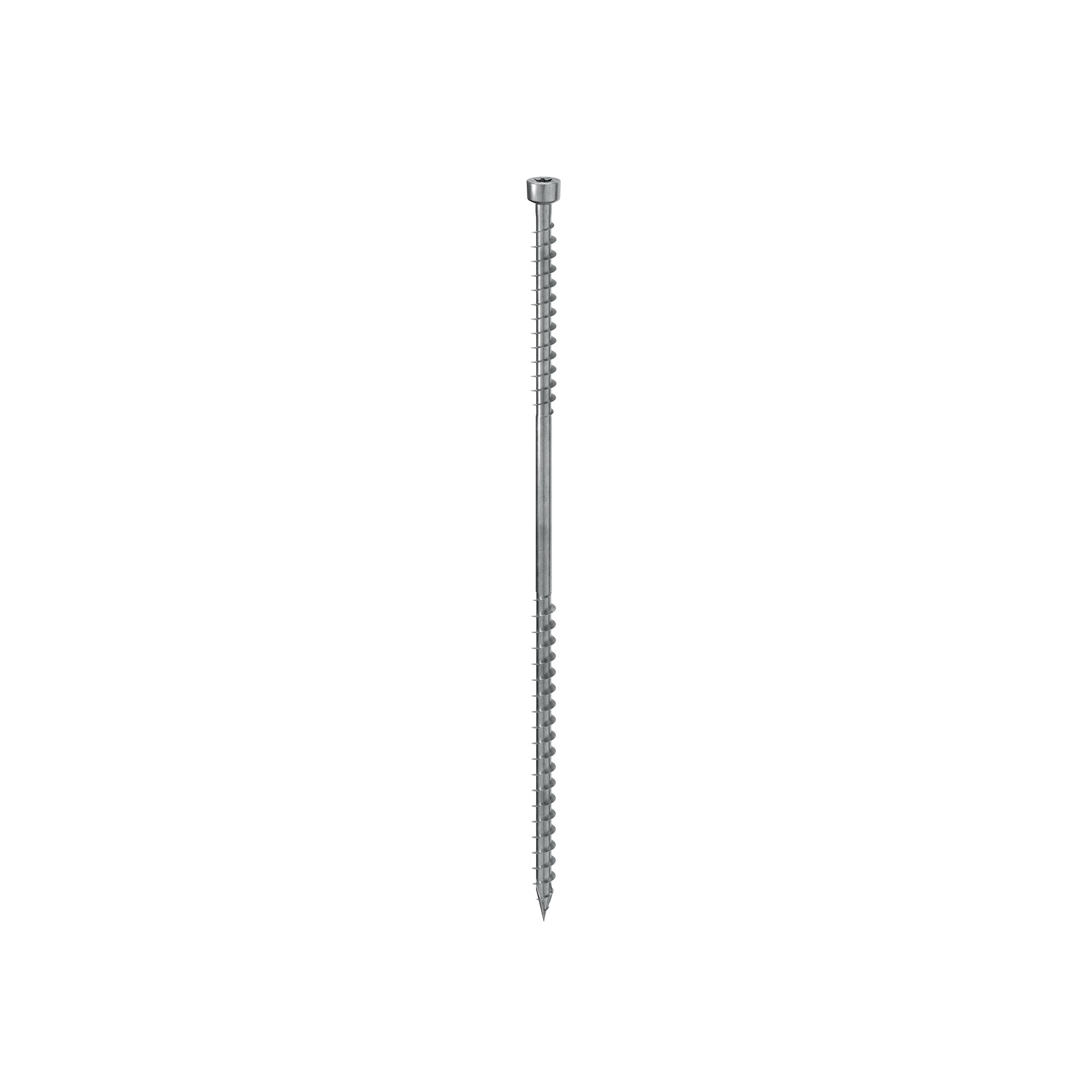

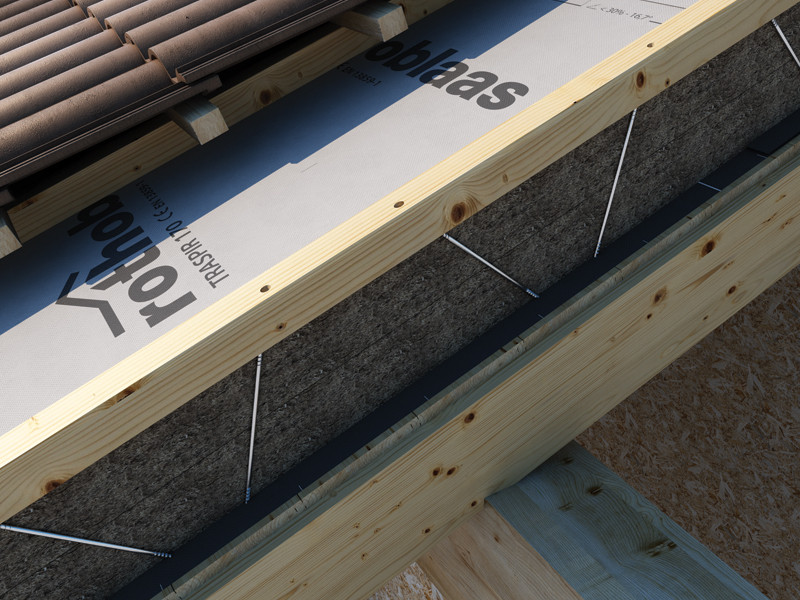

DGZ est un connecteur pour isolant dur, souple et en façade, certifié CE selon ETA 11/0030. Disponible en deux diamètres (7 et 9 mm), il permet d’optimiser le nombre de fixations.La tête cylindrique est idéale pour l’insertion escamotable dans la volige. DGZ est certifiée également dans les versions avec tête large (DGT) et tête fraisée (DGS). Grâce au double filet, la vis à bois DGZ permet de fixer sans interruption le paquet isolant de la toiture sur la structure portante, en évitant les ponts thermiques et en améliorant l’efficacité énergétique.

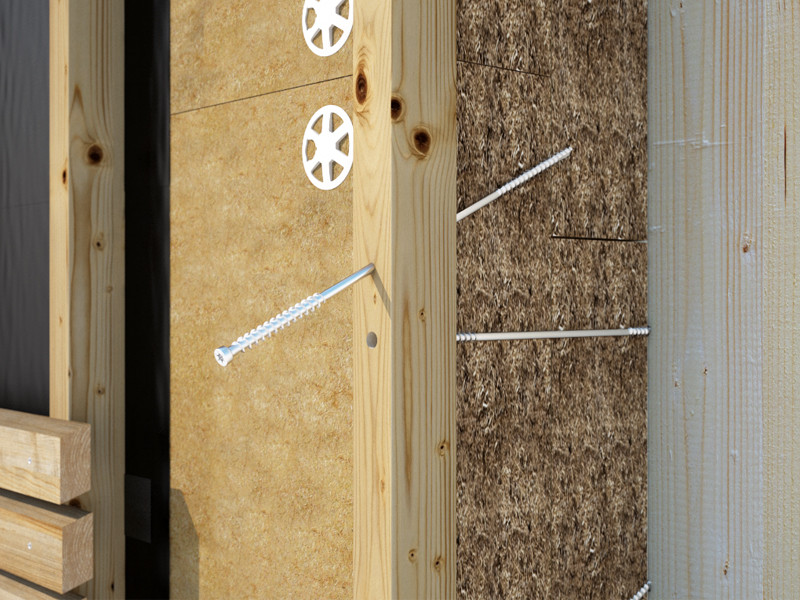

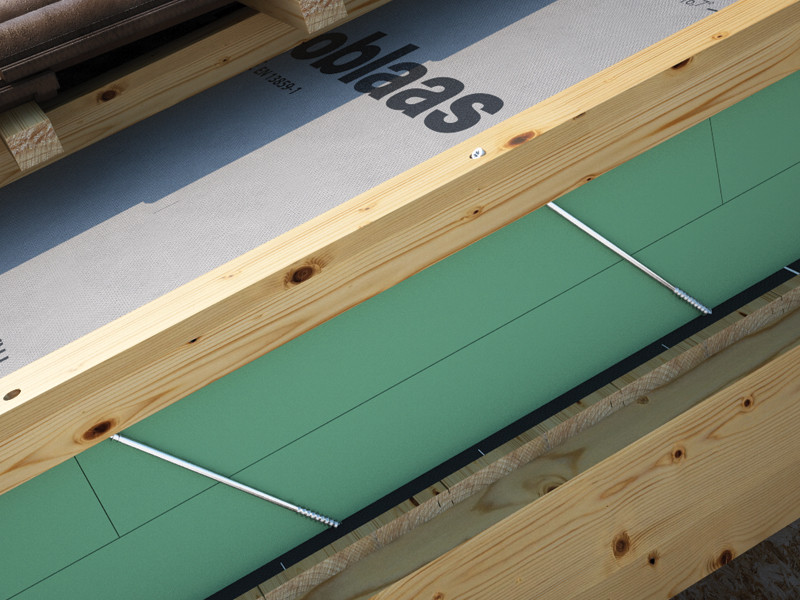

Certification spécifique pour fixation sur isolants durs et souples. DGZest certifiée, testée et calculée également sur les voliges en façade et avec des bois à haute densité comme le micro-lamellé LVL.
Pour le calcul du projet, le logiciel MyProject est disponible gratuitement et peut être téléchargé depuis notre site Web. Il permet de réaliser en quelques étapes un rapport de calcul personnalisé.
DGZ est réalisée en acier au carbone avec zingage blanc ; elle est conçue pour être utilisée sur des panneaux à base de bois, du bois massif, du bois lamellé-collé, du CLT, du LVL et des bois à haute densité. Classes de service 1 et 2.
Documentation
-
Fiche technique
- Fiche technique Chinese
- Fiche technique Croatian
- Fiche technique Czech
- Fiche technique Dutch
- Fiche technique English Eurocode 5
- Fiche technique English USA NDS
- Fiche technique Finnish
- Fiche technique French
- Fiche technique German
- Fiche technique Greek
- Fiche technique Hungarian
- Fiche technique Italian
- Fiche technique Korean
- Fiche technique Latvia
- Fiche technique Norwegian
- Fiche technique Polish
- Fiche technique Portuguese
- Fiche technique Romanian
- Fiche technique Russian
- Fiche technique Slovak
- Fiche technique Slovene
- Fiche technique Spanish
- Fiche technique Swedish
-
Guide Distances Minimales
- Guide Distances Minimales Chinese
- Guide Distances Minimales English
- Guide Distances Minimales French
- Guide Distances Minimales German
- Guide Distances Minimales Italian
- Guide Distances Minimales Polish
- Guide Distances Minimales Portuguese
- Guide Distances Minimales Russian
- Guide Distances Minimales Spanish
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
Certification ETA
-
Fichier CAO
-
Fichier BIM.ifc
-
Fichier BIM.rfa
DGZ
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| DGZ7220 | - | 7 | 220 | 100 | 0.28 | 8 5/8'' | 4'' | TX30 | 50 | |
| DGZ7260 | - | 7 | 260 | 100 | 0.28 | 10 1/4'' | 4'' | TX30 | 50 | |
| DGZ7300 | - | 7 | 300 | 100 | 0.28 | 11 3/4'' | 4'' | TX30 | 50 | |
| DGZ7340 | - | 7 | 340 | 100 | 0.28 | 13 3/8'' | 4'' | TX30 | 50 | |
| DGZ7380 | - | 7 | 380 | 100 | 0.28 | 15'' | 4'' | TX30 | 50 | |
| DGZ9240 | - | 9 | 240 | 100 | 0.36 | 9 1/2'' | 4'' | TX40 | 50 | |
| DGZ9280 | - | 9 | 280 | 100 | 0.36 | 11'' | 4'' | TX40 | 50 | |
| DGZ9320 | - | 9 | 320 | 100 | 0.36 | 12 5/8'' | 4'' | TX40 | 50 | |
| DGZ9360 | - | 9 | 360 | 100 | 0.36 | 14 1/4'' | 4'' | TX40 | 50 | |
| DGZ9400 | - | 9 | 400 | 100 | 0.36 | 15 3/4'' | 4'' | TX40 | 50 | |
| DGZ9440 | - | 9 | 440 | 100 | 0.36 | 17 1/4'' | 4'' | TX40 | 50 | |
| DGZ9480 | - | 9 | 480 | 100 | 0.36 | 19'' | 4'' | TX40 | 50 | |
| DGZ9520 | - | 9 | 520 | 100 | 0.36 | 20 1/2'' | 4'' | TX40 | 50 |
