DGZ

CONNECTEUR DOUBLE FILET POUR ISOLANT

La vis à bois avec double filet DGZ permet la fixation continue et sans interruptions du paquet d’isolation en toiture, évitant les ponts thermiques conformément aux réglementations en matière d’économie d’énergie.

Contacter l'agent

Description
Documentation
Codes et dimensions
Produits connexes

Description

DGZ, la vis à bois qui aide à prévenir les ponts thermiques et accroît l’efficacité énergétique.

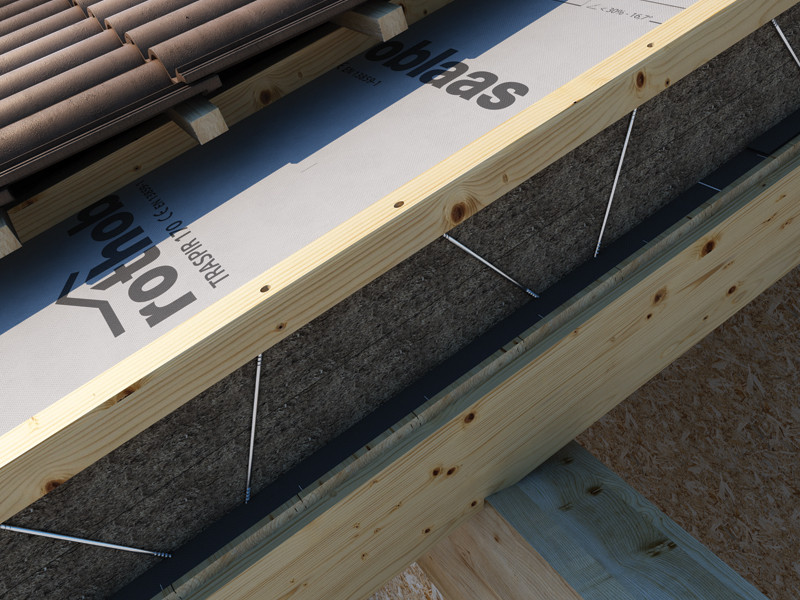

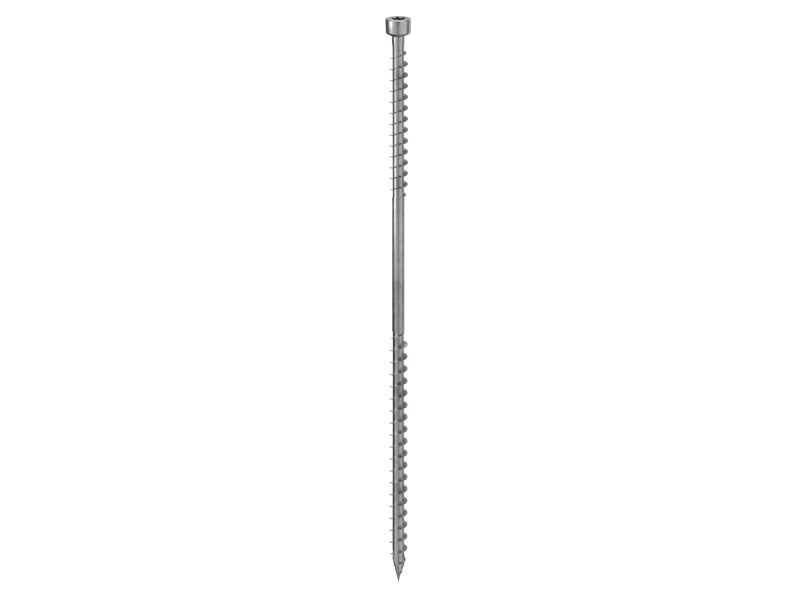

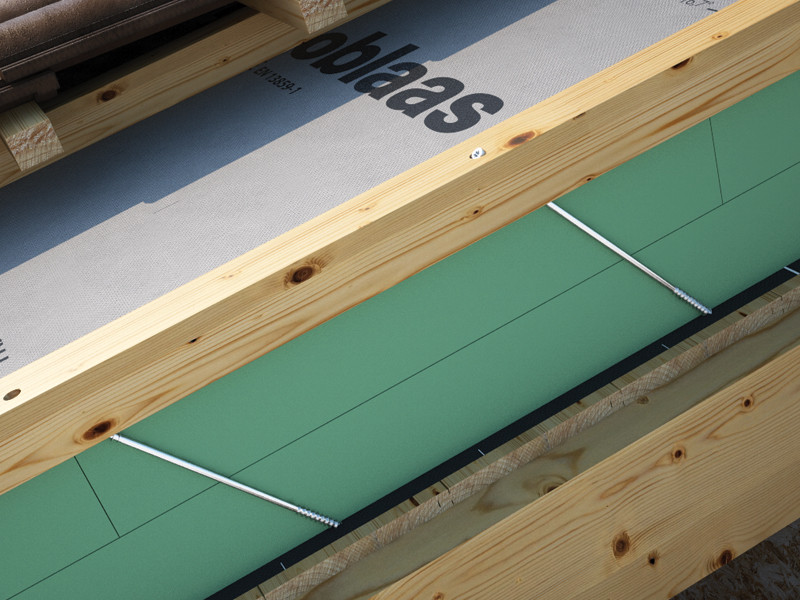

DGZ est un connecteur pour isolant dur, souple et en façade, certifié CE selon ETA 11/0030. Disponible en deux diamètres (7 et 9 mm), il permet d’optimiser le nombre de fixations.La tête cylindrique est idéale pour l’insertion escamotable dans la volige. DGZ est certifiée également dans les versions avec tête large (DGT) et tête fraisée (DGS). Grâce au double filet, la vis à bois DGZ permet de fixer sans interruption le paquet isolant de la toiture sur la structure portante, en évitant les ponts thermiques et en améliorant l’efficacité énergétique.

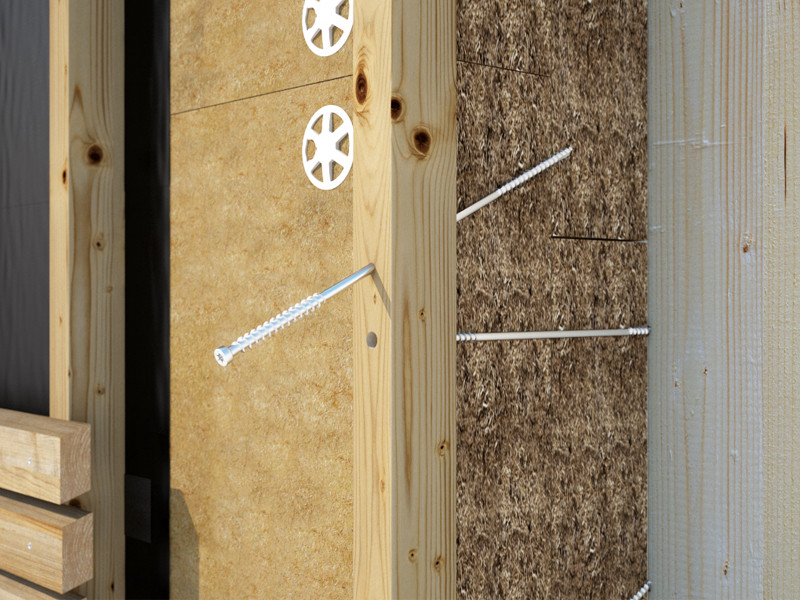

Certification spécifique pour fixation sur isolants durs et souples. DGZest certifiée, testée et calculée également sur les voliges en façade et avec des bois à haute densité comme le micro-lamellé LVL.

Pour le calcul du projet, le logiciel MyProject est disponible gratuitement et peut être téléchargé depuis notre site Web. Il permet de réaliser en quelques étapes un rapport de calcul personnalisé.

DGZ est réalisée en acier au carbone avec zingage blanc ; elle est conçue pour être utilisée sur des panneaux à base de bois, du bois massif, du bois lamellé-collé, du CLT, du LVL et des bois à haute densité. Classes de service 1 et 2.

Documentation

Fiche technique

Choisir une langue
Guide Distances Minimales

Choisir une langue
ICC-ES Evaluation report USA

Choisir une langue
ICC-ES Listing report CANADA

Choisir une langue
Certification ETA

Choisir une langue
Fichier CAO

Choisir une langue
Fichier BIM.ifc

Choisir une langue
Fichier BIM.rfa

Choisir une langue

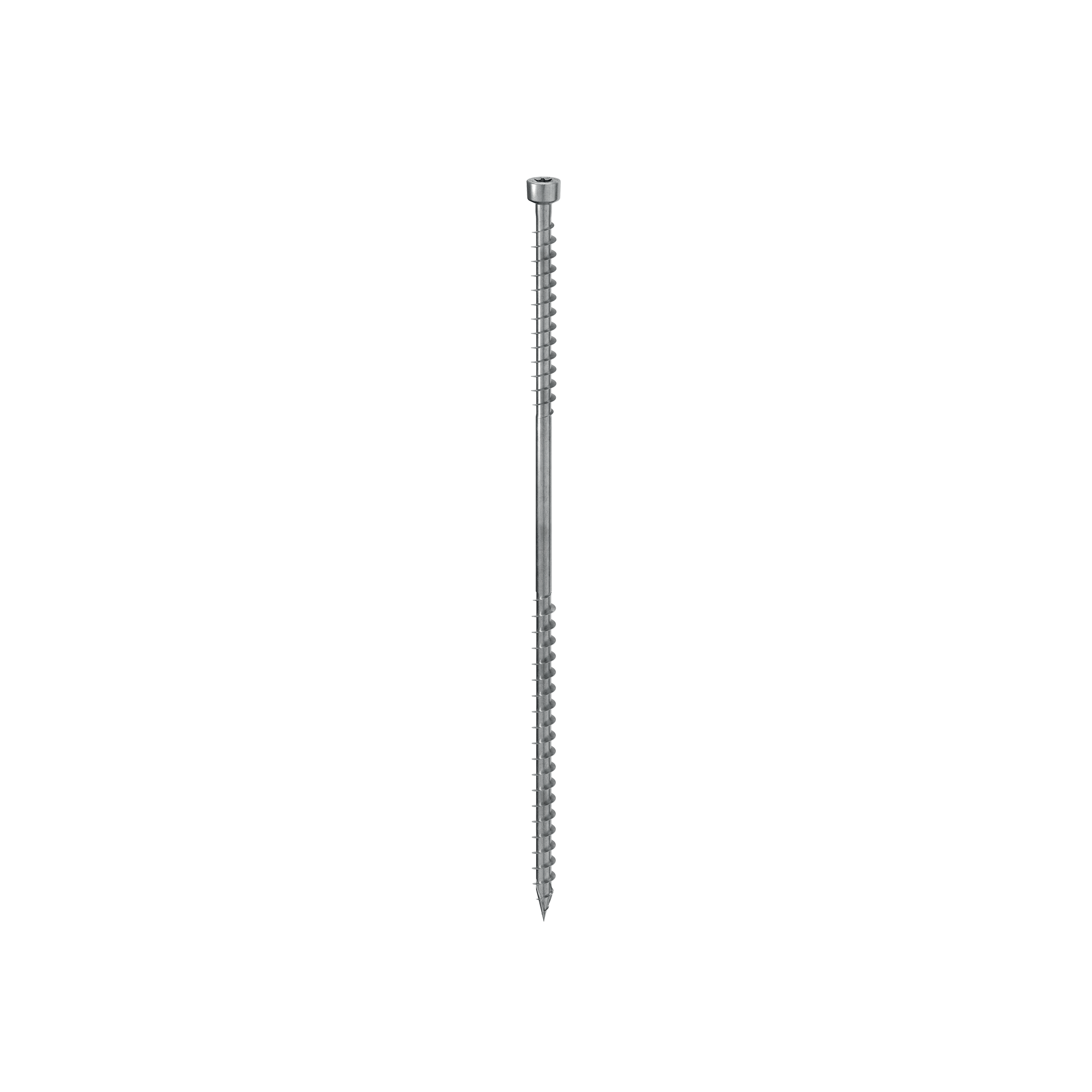

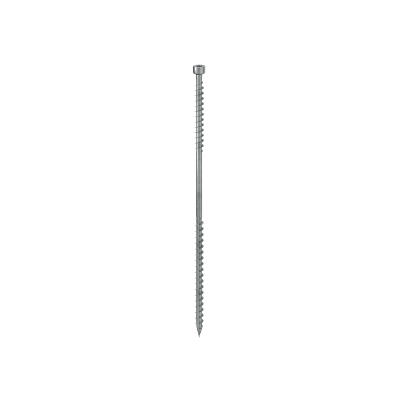

DGZ

CODE	info	d₁ [mm]	L [mm]	b [mm]	d₁ [in]	L [in]	b [in]	TX	pcs.
DGZ7220	-	7	220	100	0.28	8 5/8''	4''	TX30	50
DGZ7260	-	7	260	100	0.28	10 1/4''	4''	TX30	50
DGZ7300	-	7	300	100	0.28	11 3/4''	4''	TX30	50
DGZ7340	-	7	340	100	0.28	13 3/8''	4''	TX30	50
DGZ7380	-	7	380	100	0.28	15''	4''	TX30	50
DGZ9240	-	9	240	100	0.36	9 1/2''	4''	TX40	50
DGZ9280	-	9	280	100	0.36	11''	4''	TX40	50
DGZ9320	-	9	320	100	0.36	12 5/8''	4''	TX40	50
DGZ9360	-	9	360	100	0.36	14 1/4''	4''	TX40	50
DGZ9400	-	9	400	100	0.36	15 3/4''	4''	TX40	50
DGZ9440	-	9	440	100	0.36	17 1/4''	4''	TX40	50
DGZ9480	-	9	480	100	0.36	19''	4''	TX40	50
DGZ9520	-	9	520	100	0.36	20 1/2''	4''	TX40	50
