HBS PLATE A4

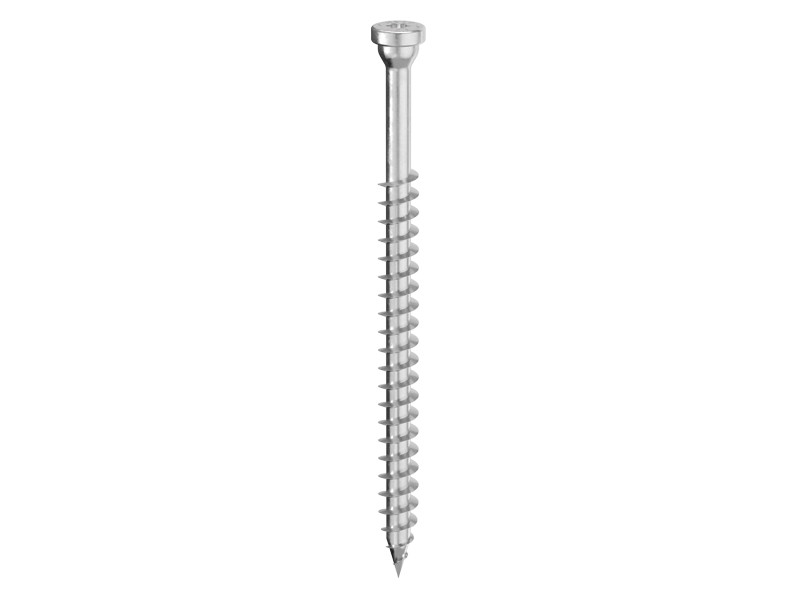

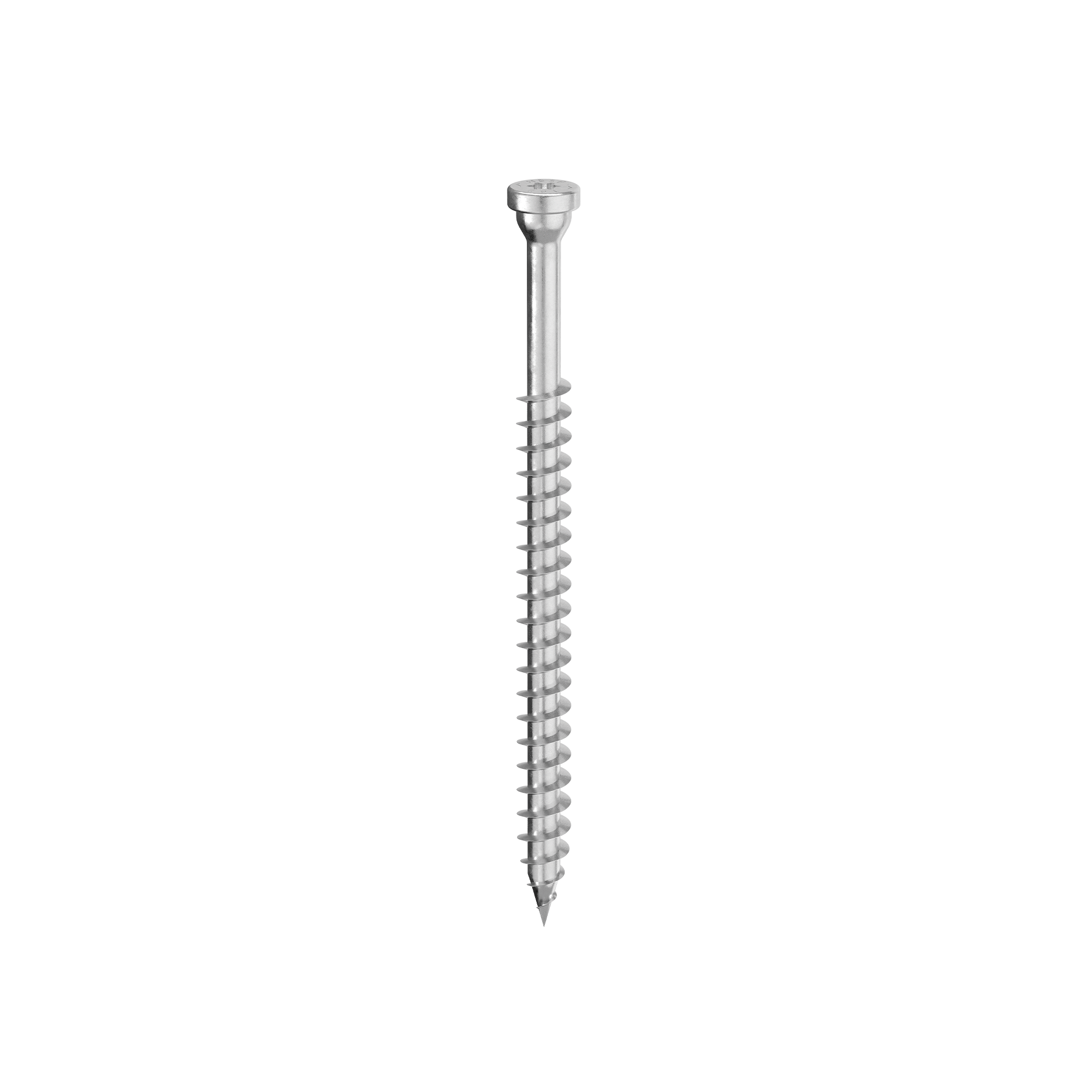

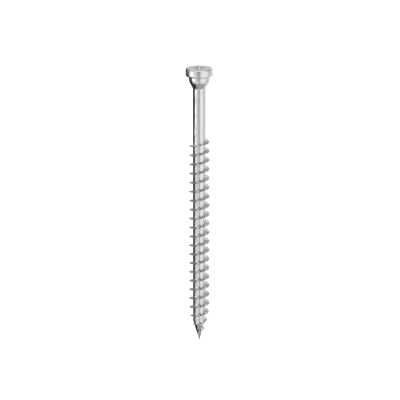

VIS À TÊTE TRONCONIQUE POUR PLAQUES

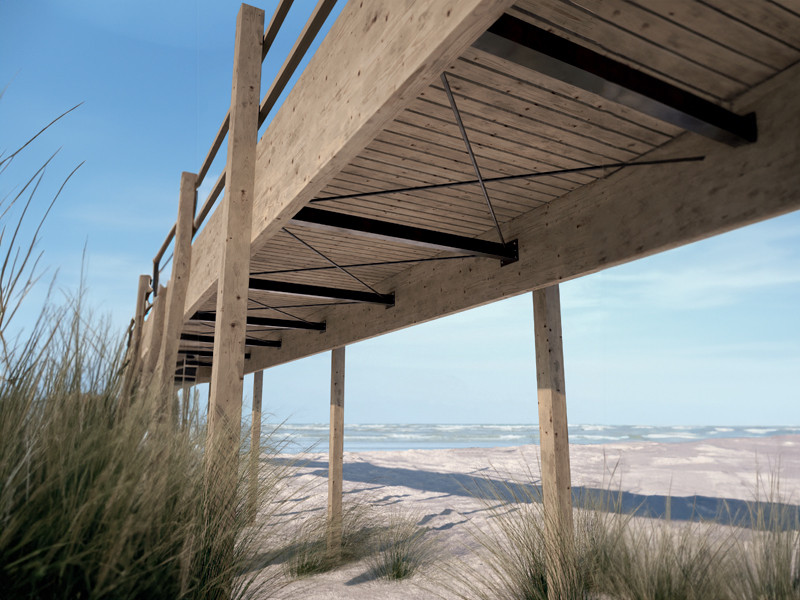

HBS PLATE version en acier inoxydable austénitique A4 | AISI316 pour une excellente résistance à la corrosion. Idéale pour les environnements proches de la mer de classe de corrosivité C5 et pour l’insertion sur les bois les plus agressifs de la classe T5.
Le sous tête tronconique génère un effet d’encastrement avec le trou circulaire de la plaque et garantit d’excellentes performances statiques. La géométrie sans arête de la tête réduit les points de concentration de l’effort et donne de la force à la vis.
Idéale pour des applications sur des bois agressifs dont le niveau d'acidité (pH) est inférieur à 4, tels que le chêne, le sapin de Douglas et le châtaignier, et dans des conditions d'humidité du bois supérieures à 20 %.
Documentation
-
Fiche technique
- Fiche technique Chinese
- Fiche technique Croatian
- Fiche technique Czech
- Fiche technique Dutch
- Fiche technique English Eurocode 5
- Fiche technique English USA NDS
- Fiche technique Finnish
- Fiche technique French
- Fiche technique German
- Fiche technique Greek
- Fiche technique Hungarian
- Fiche technique Italian
- Fiche technique Korean
- Fiche technique Norwegian
- Fiche technique Polish
- Fiche technique Portuguese
- Fiche technique Romanian
- Fiche technique Russian
- Fiche technique Slovak
- Fiche technique Slovene
- Fiche technique Spanish
- Fiche technique Swedish
-
ICC-ES Evaluation report USA
-
Certification ETA
-
Fichier CAO
-
Fichier BIM.ifc
-
Fichier BIM.rfa
-
Indications Pour La Pose
HBS PLATE A4
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| HBSPL860A4 | - | 8 | 60 | 52 | 0.32 | 2 3/8'' | 2 1/16'' | TX40 | 100 |
| HBSPL880A4 | - | 8 | 80 | 55 | 0.32 | 3 1/8'' | 2 3/16'' | TX40 | 100 |
| HBSPL8100A4 | - | 8 | 100 | 75 | 0.32 | 4'' | 2 15/16'' | TX40 | 100 |
| HBSPL8120A4 | - | 8 | 120 | 95 | 0.32 | 4 3/4'' | 3 3/4'' | TX40 | 100 |
| HBSPL8140A4 | - | 8 | 140 | 110 | 0.32 | 5 1/2'' | 4 3/8'' | TX40 | 100 |
| HBSPL8160A4 | - | 8 | 160 | 130 | 0.32 | 6 1/4'' | 5 1/8'' | TX40 | 100 |
| HBSPL1080A4 | - | 10 | 80 | 60 | 0.4 | 3 1/8'' | 2 3/8'' | TX40 | 50 |
| HBSPL10100A4 | - | 10 | 100 | 75 | 0.4 | 4'' | 2 15/16'' | TX40 | 50 |
| HBSPL10120A4 | - | 10 | 120 | 95 | 0.4 | 4 3/4'' | 3 3/4'' | TX40 | 50 |
| HBSPL10140A4 | - | 10 | 140 | 110 | 0.4 | 5 1/2'' | 4 3/8'' | TX40 | 50 |
| HBSPL10160A4 | - | 10 | 160 | 130 | 0.4 | 6 1/4'' | 5 1/8'' | TX40 | 50 |
| HBSPL10180A4 | - | 10 | 180 | 150 | 0.4 | 7 1/8'' | 6'' | TX40 | 50 |
| HBSPL12100A4 | - | 12 | 100 | 75 | 0.48 | 4'' | 2 15/16'' | TX50 | 25 |
| HBSPL12120A4 | - | 12 | 120 | 90 | 0.48 | 4 3/4'' | 3 1/2'' | TX50 | 25 |
| HBSPL12140A4 | - | 12 | 140 | 110 | 0.48 | 5 1/2'' | 4 3/8'' | TX50 | 25 |
| HBSPL12160A4 | - | 12 | 160 | 120 | 0.48 | 6 1/4'' | 4 3/4'' | TX50 | 25 |
| HBSPL12180A4 | - | 12 | 180 | 140 | 0.48 | 7 1/8'' | 5 1/2'' | TX50 | 25 |
| HBSPL12200A4 | - | 12 | 200 | 160 | 0.48 | 8'' | 6 1/4'' | TX50 | 25 |
