LBS EVO

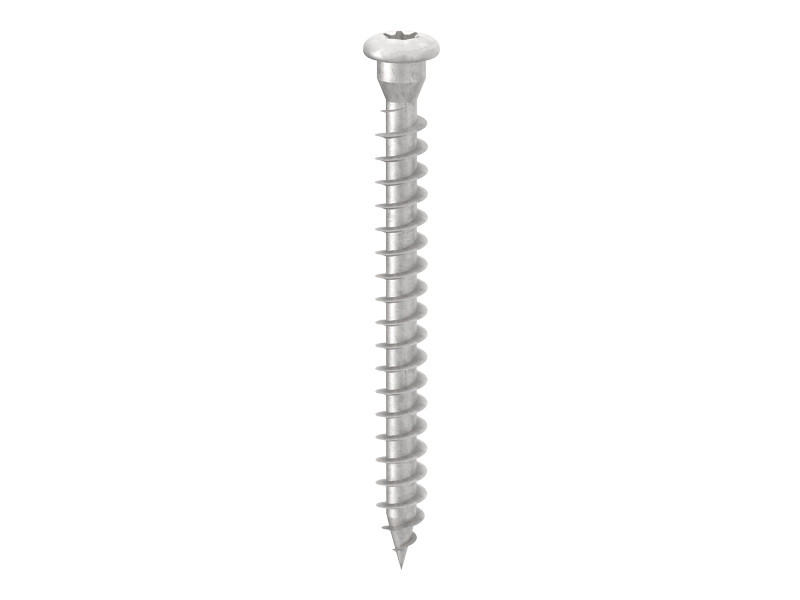

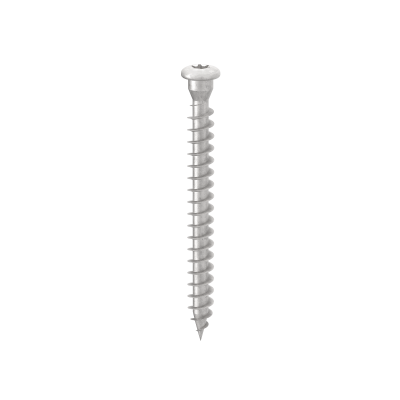

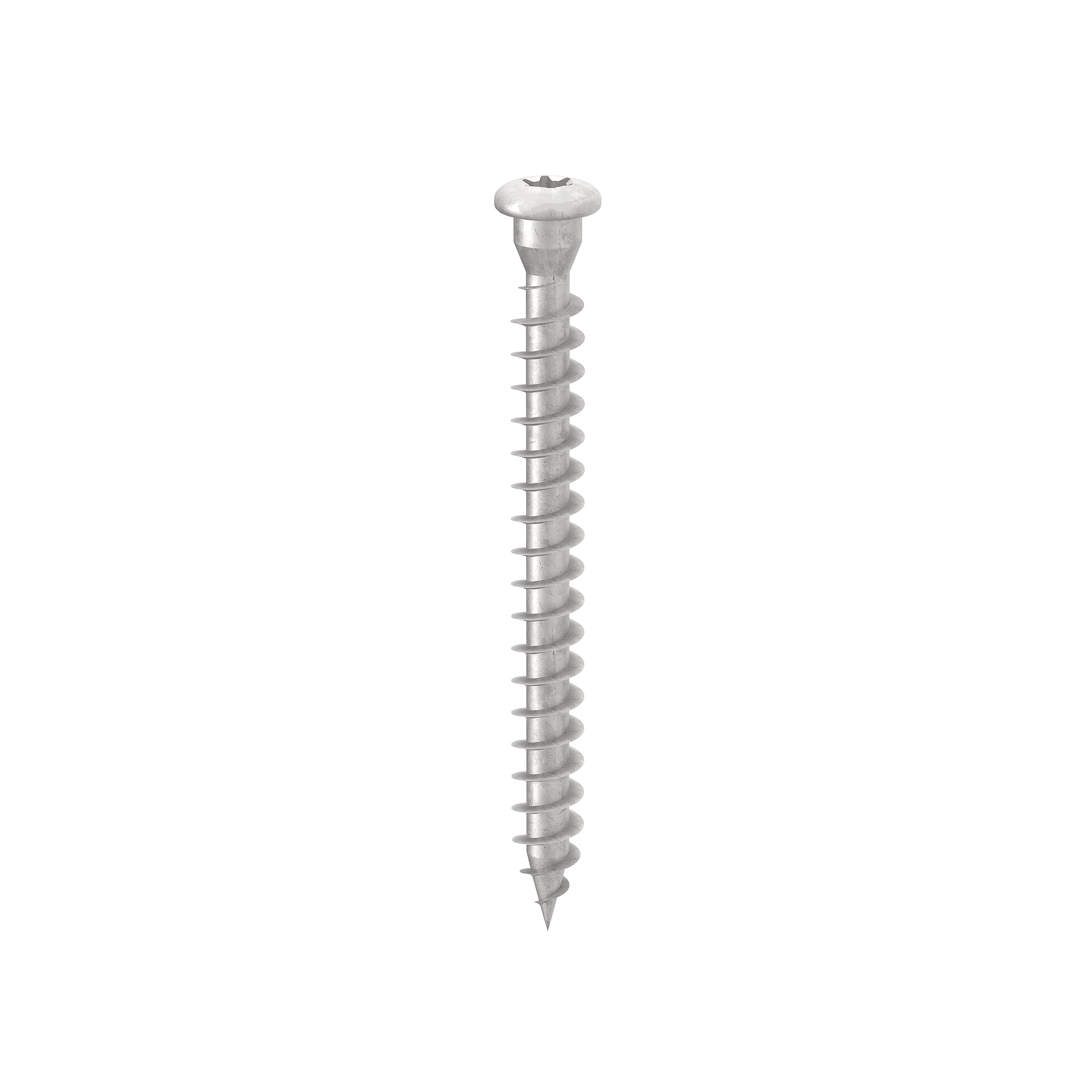

VIS À TÊTE RONDE POUR PLAQUES

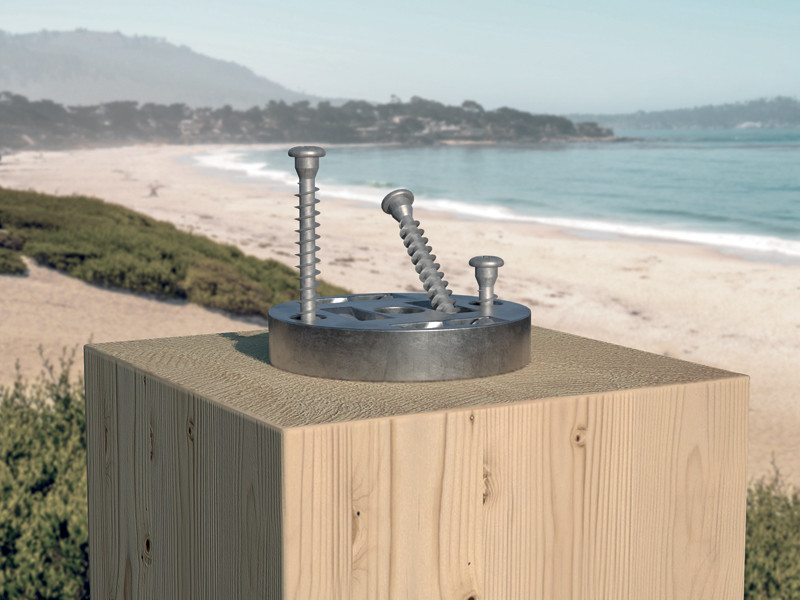

LBS version EVO conçue pour des assemblages acier-bois pour usage externe. L’effet d’encastrement avec le trou de la plaque garantit d’excellentes performances statiques.

La classe de résistance à la corrosion atmosphérique (C4) du revêtement C4 EVO a été testée par le Research Institutes of Sweden - RISE. Revêtement adapté aux applications sur bois dont le niveau d'acidité (pH) est supérieur à 4, comme le sapin, le mélèze et le pin (voir page 314).

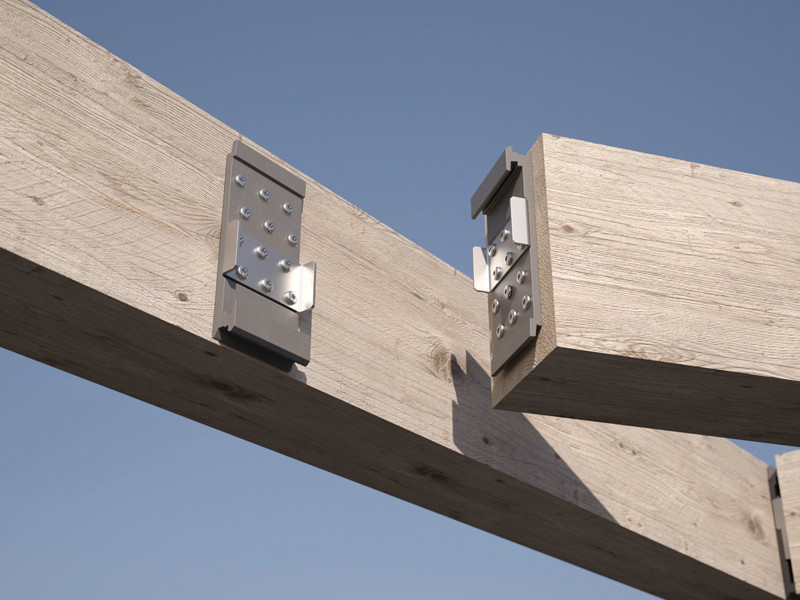

Calcul possible conformément à l’Eurocode 5 pour les assemblages acierbois avec plaque épaisse, même avec des éléments métalliques fins. Valeurs excellentes de résistance au cisaillement.

ETA-11/0030
UKCA 1
ICC-ES 233
ELC 4645
SC3 ;

Documentation

  • Fiche technique
  • ICC-ES Evaluation report USA
  • ICC-ES Listing report CANADA
  • Certification ETA
  • Déclaration des performances (DOP)
  • Fichier CAO
  • Fichier BIM.ifc
  • Fichier BIM.rfa

LBS EVO

CODE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pcs.
LBSEVO540 - 5 40 36 0.2 1 9/16'' 1 7/16'' TX20 500
LBSEVO550 - 5 50 46 0.2 1 15/16'' 1 13/16'' TX20 200
LBSEVO560 - 5 60 56 0.2 2 3/8'' 2 3/16'' TX20 200
LBSEVO570 - 5 70 66 0.2 2 3/4'' 2 5/8'' TX20 200
LBSEVO780 - 7 80 75 0.28 3 1/8'' 2 15/16'' TX30 100
LBSEVO7100 - 7 100 95 0.28 4'' 3 3/4'' TX30 100
