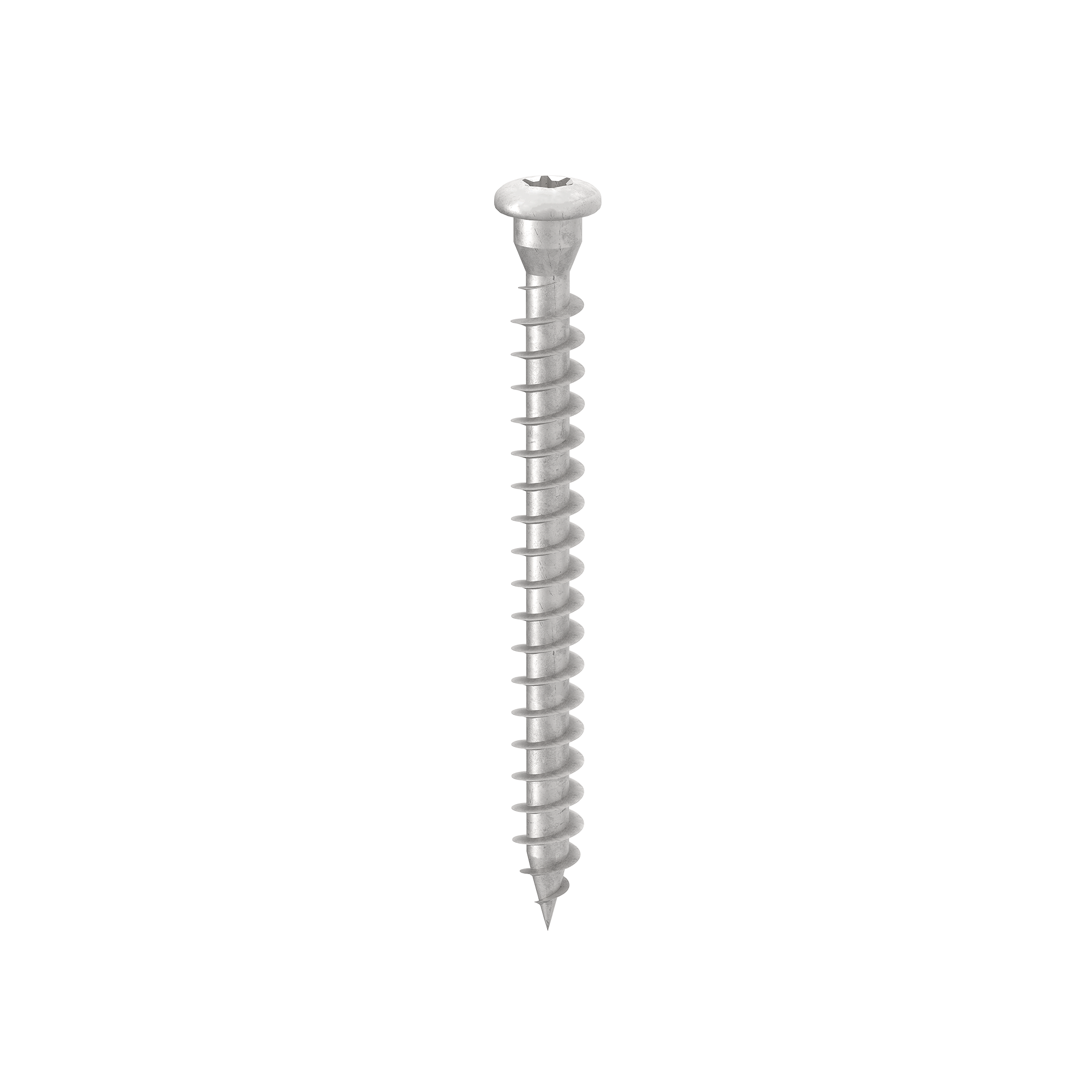

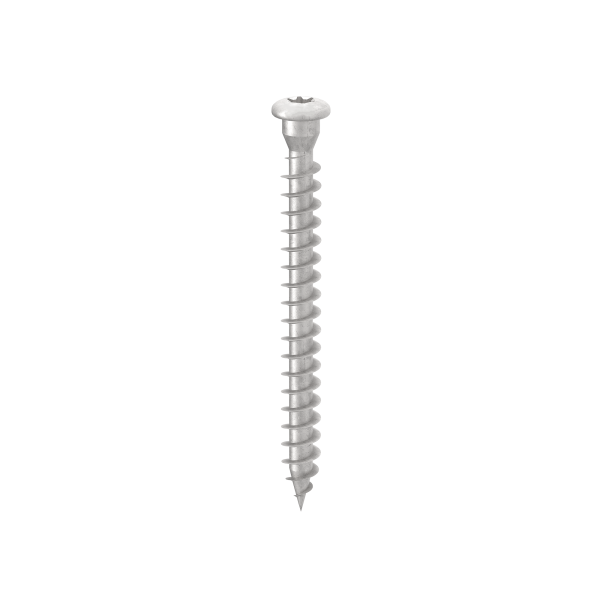

VIS À TÊTE RONDE POUR PLAQUES
LBS EVO

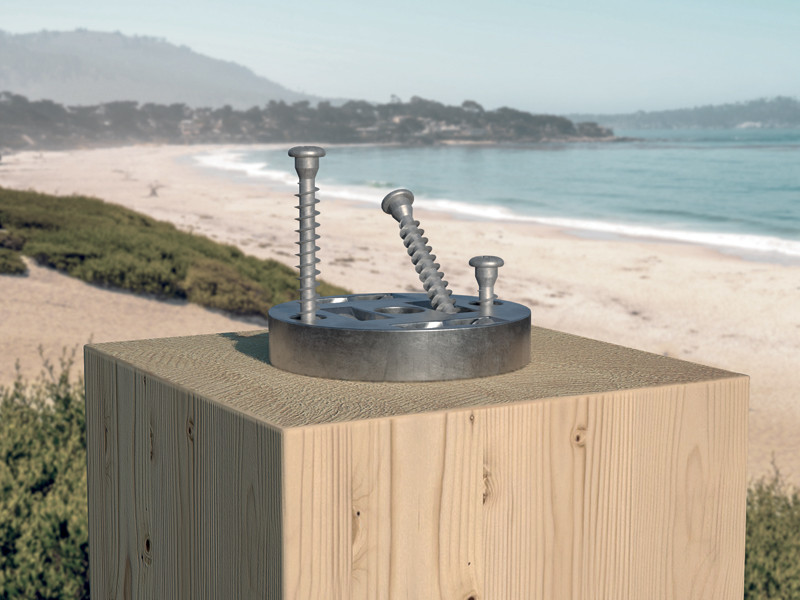

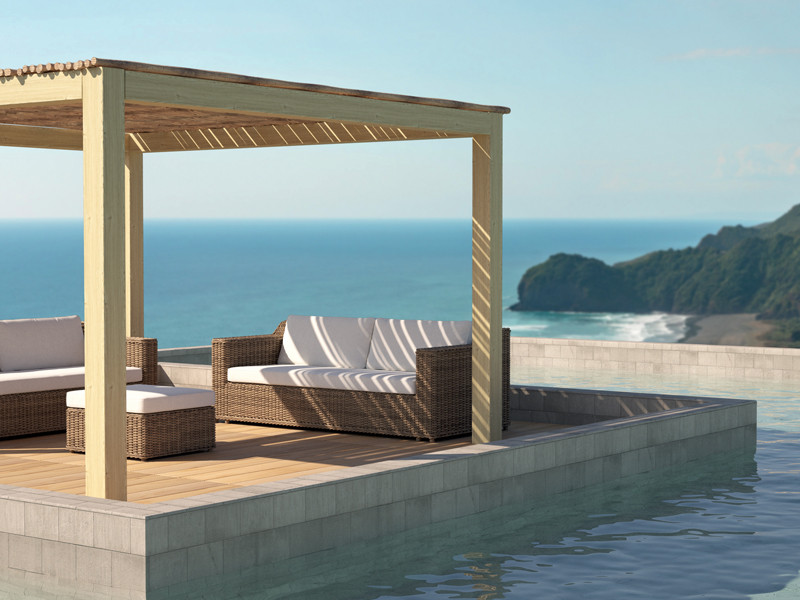

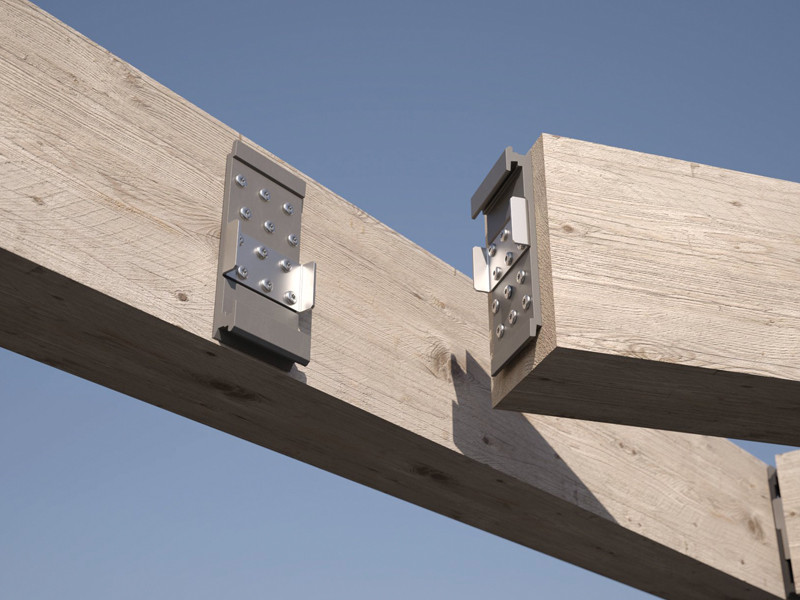

LBS version EVO conçue pour des assemblages acier-bois pour usage externe. L’effet d’encastrement avec le trou de la plaque garantit d’excellentes performances statiques.
La classe de résistance à la corrosion atmosphérique (C4) du revêtement C4 EVO a été testée par le Research Institutes of Sweden - RISE. Revêtement adapté aux applications sur bois dont le niveau d'acidité (pH) est supérieur à 4, comme le sapin, le mélèze et le pin (voir page 314).
Calcul possible conformément à l’Eurocode 5 pour les assemblages acierbois avec plaque épaisse, même avec des éléments métalliques fins. Valeurs excellentes de résistance au cisaillement.
Documentation
| Fiche technique | |
|---|---|
| ICC-ES Evaluation report | |
| Certification ETA | |
| Déclaration des performances (DOP) | Télécharger |
| Fichier CAO | |
| Fichier BIM.ifc | |
| Fichier BIM.rfa |
LBS EVO
| CODE | d₁
[mm]
|
L
[mm]
|
TX | pcs. |
|---|---|---|---|---|
| LBSEVO540 | 5 | 40 | TX20 | 500 |
| LBSEVO550 | 5 | 50 | TX20 | 200 |
| LBSEVO560 | 5 | 60 | TX20 | 200 |
| LBSEVO570 | 5 | 70 | TX20 | 200 |
| LBSEVO780 | 7 | 80 | TX30 | 100 |
| LBSEVO7100 | 7 | 100 | TX30 | 100 |
