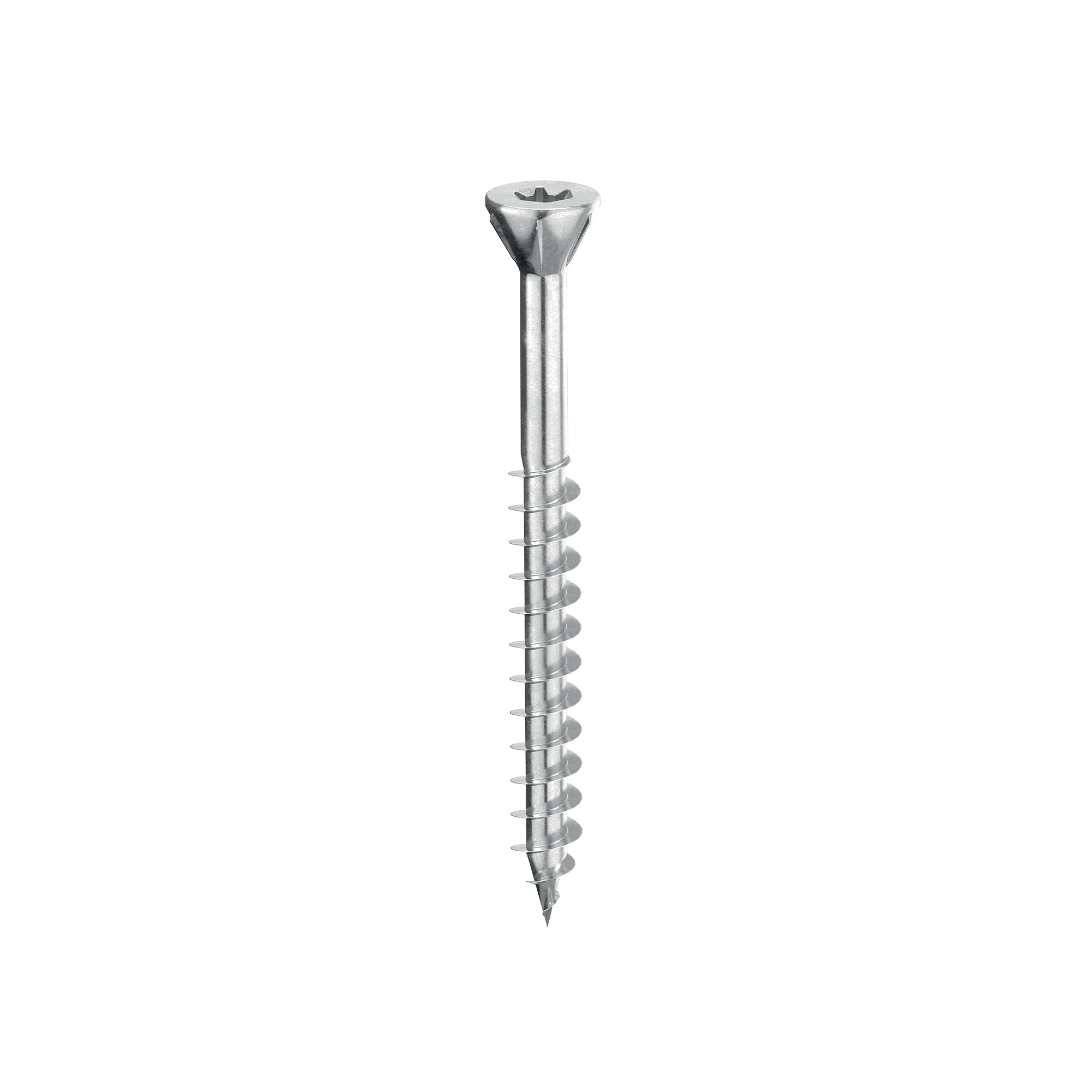

VISSERIE INOX BOIS A TETE FRAISEE 60° POUR BOIS ACIDES ET FAÇADES EXTERIEURES SHS AISI410
Visserie inox bois SHS AISI410 : acier martensitique pour extérieur sur bois acides, façade et menuiseries
Les visseries inox bois SHS AISI410 sont fabriquées en acier inoxydable martensitique AISI 410 — le type d'acier inoxydable qui offre les meilleures performances mécaniques. Cette caractéristique en fait le choix idéal pour les applications à l’extérieur sur des bois acides tels que le chêne rouvre, le châtaignier, le chêne, le sapin de Douglas et le pin maritime (pH < 4), dans des environnements où les vis en acier au carbone se corrodent en raison de leur réaction avec les tanins.

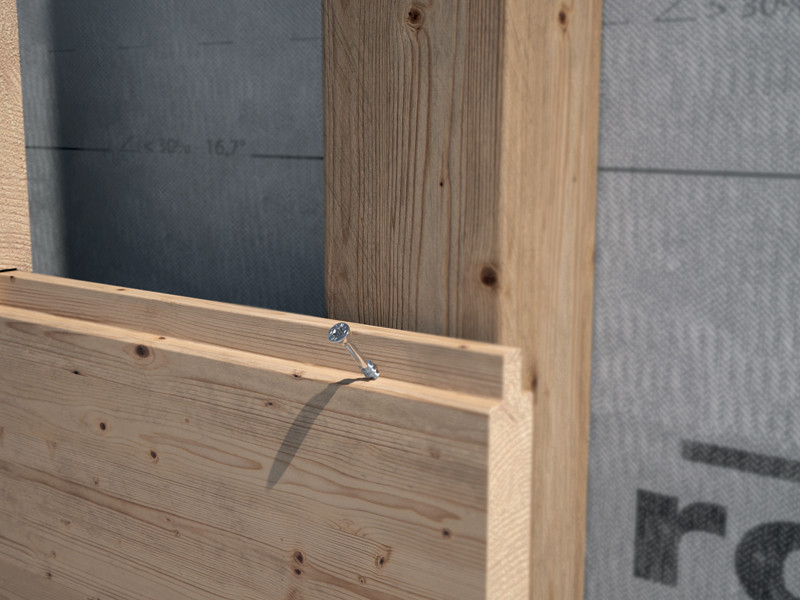

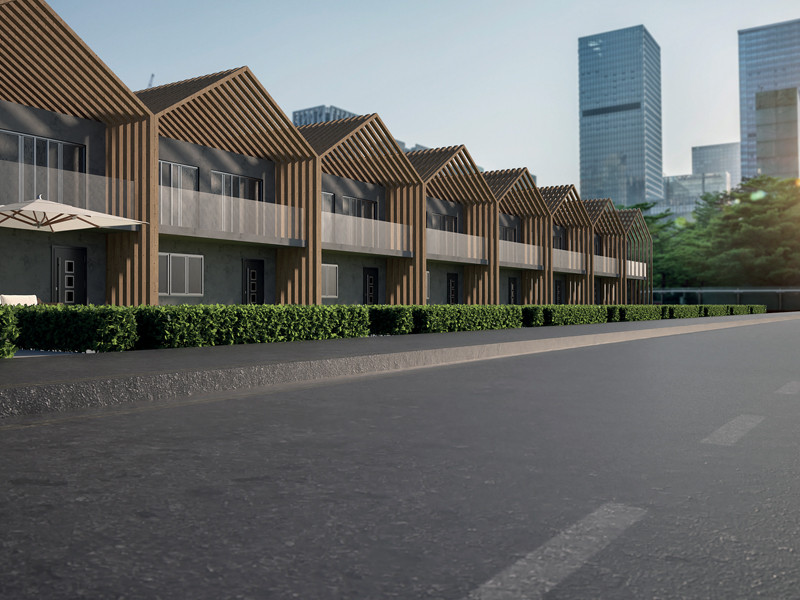

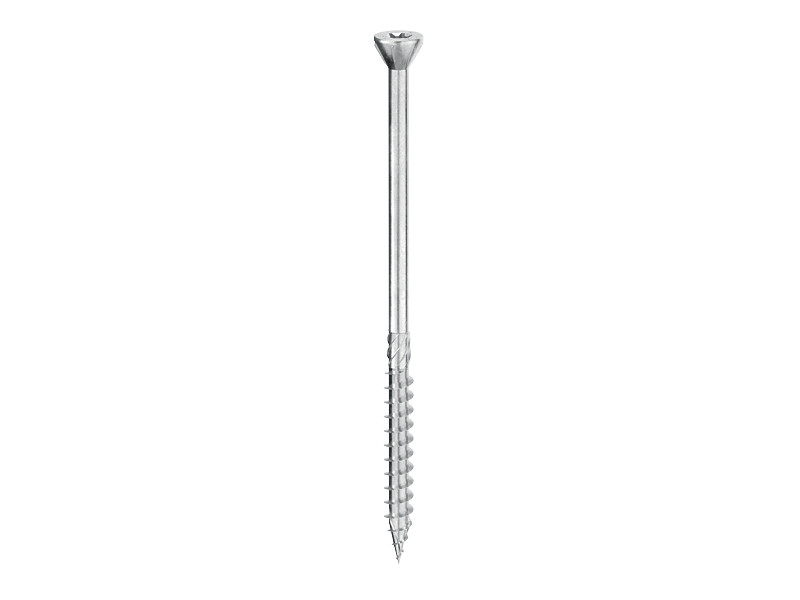

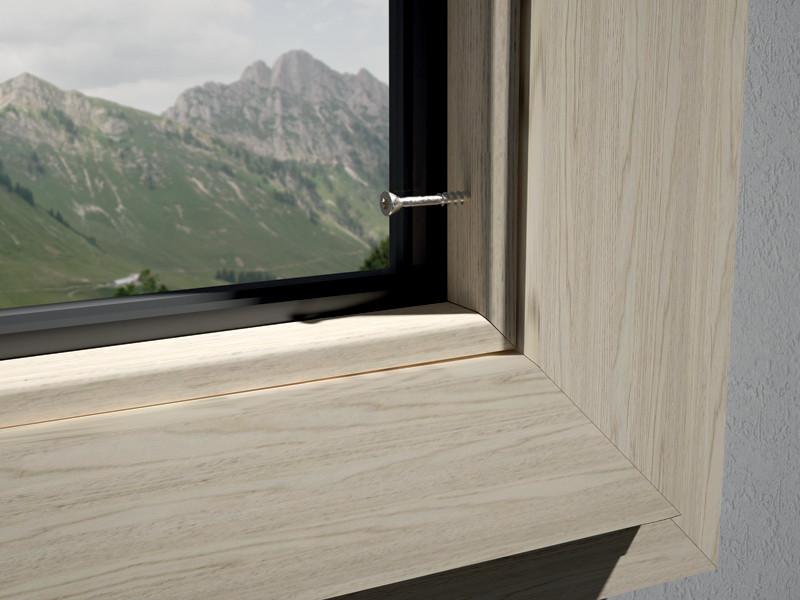

La tête fraisée à 60° et la pointe 3 THORNS permettent une insertion précise sans créer de fentes dans le bois, même sur de fines épaisseurs : la version Ø 3,5 mm est idéale pour la fixation de lambris et de lames rainurées, tandis que les versions Ø 6 et Ø 8 mm sont conçues pour les structures extérieures en bois acides et à haute densité. Idéale également pour la fixation de façades et de châssis de menuiseries tels que les fenêtres et les portes.

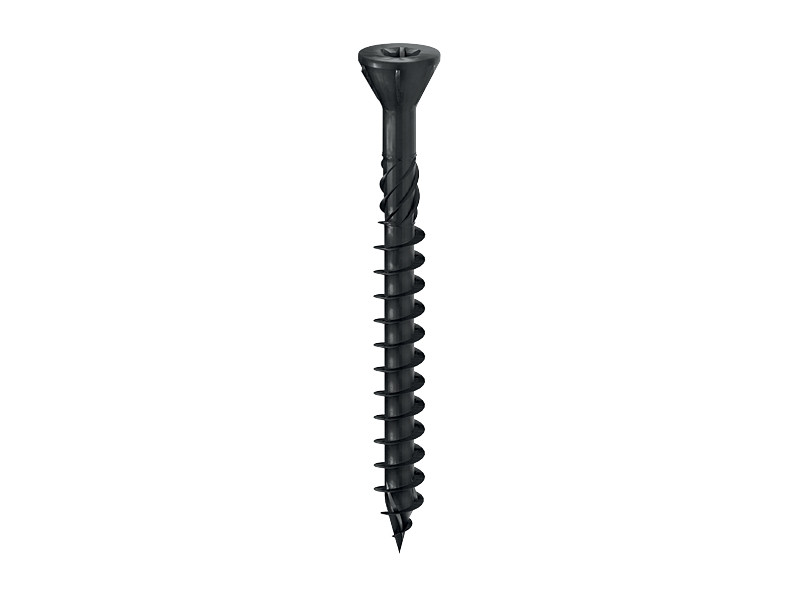

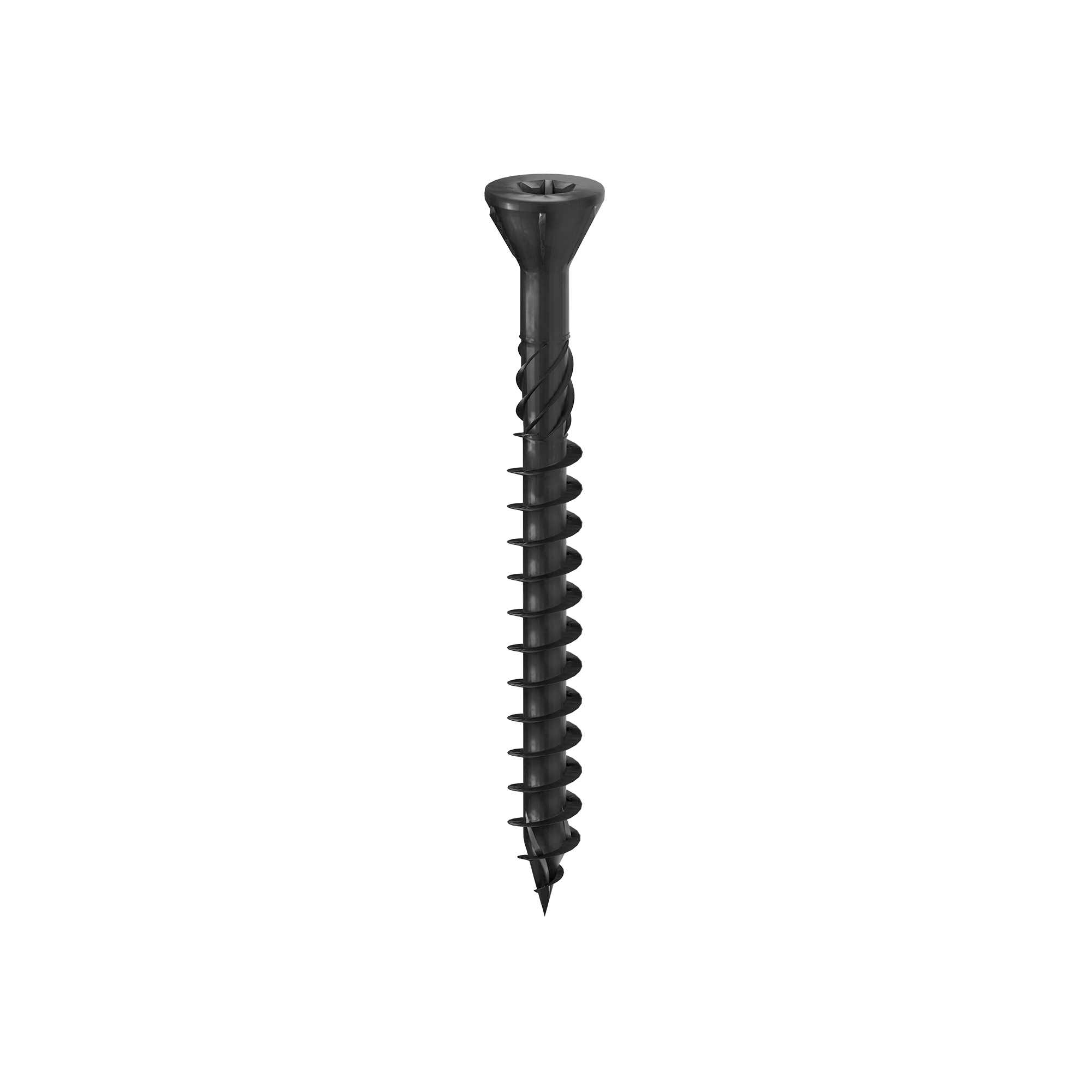

La version en noir SHS N AISI410 est spécialement conçue pour être assortie aux façades en bois carbonisé (charred wood), garantissant à la fois esthétique et résistance à la corrosion dans le temps. Disponible dans les classes de service SC1, SC2 et SC3, certification CE ETA-11/0030. Idéale en extérieur, mais à distance des agents agressifs tels que les chlorures et les sulfures. Bit inclus dans l’emballage.
SHS AISI410 : performances mécaniques élevées, géométrie à 60° et gamme complète pour toutes les applications sur bois
L'acier martensitique AISI 410 distingue la SHS AISI410 des autres aciers inoxydables : par rapport à l'acier austénitique A2 (AISI 304), il offre une résistance mécanique supérieure — résistance à la traction jusqu’à 20,1 kN et couple de limite élastique jusqu’à 20,1 Nm pour un diamètre de 8 mm — tout en conservant une résistance adéquate à la corrosion dans les milieux extérieurs non marins.

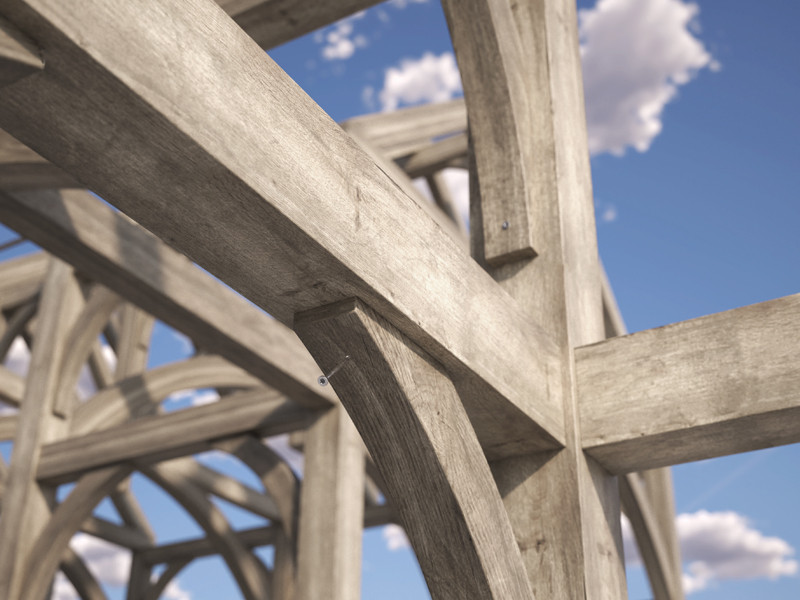

Les diamètres Ø6 et Ø8 mm couvrent les applications structurelles sur des bois acides tels que le chêne rouvre (pH ~3,9), le châtaignier européen (pH 3,4–3,7) et le sapin de Douglas (pH 3,3–5,8) : les valeurs caractéristiques d'extraction du filetage atteignent jusqu’à 8,08 kN pour la version Ø8×160-280 mm, conformes à la norme EN 1995:2014 selon l'ATE-11/0030. Certifiée également ELC-4645 / ESR-4645 pour le marché nord-américain.

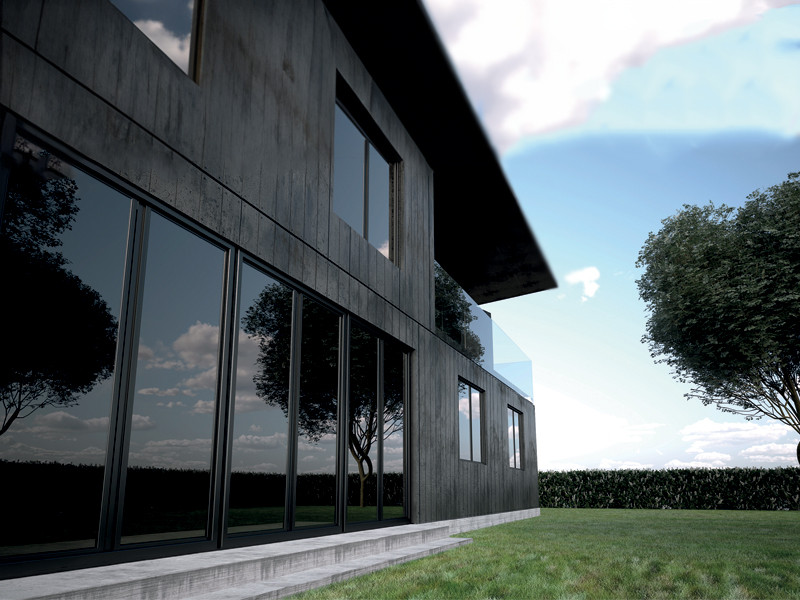

La variante en noir SHS N AISI410 est spécialement conçue pour le charred wood : son revêtement noir s'harmonise avec les façades en bois carbonisé, garantissant ainsi une durabilité esthétique à long terme. Pour le sapin de Douglas, les distances minimales parallèles au fil du bois doivent être multipliées par un coefficient de 1,5, conformément à la norme EN 1995:2014. La vis à tête réduite inox SHS AISI410 est disponible dans des diamètres allant de 3,5 à 8 mm et des longueurs de 40 à 280 mm afin de répondre à tous les besoins de fixation sur bois en extérieur
Quelles vis en inox peut-on utiliser pour le bois d'extérieur, notamment avec des essences acides comme le chêne rouvre ou le châtaignier ?
Pour les bois acides utilisés à l'extérieur (pH < 4) tels que le chêne rouvre, le châtaignier, le chêne et le sapin de Douglas, la SHS AISI 410 est le choix idéal : l'acier martensitique AISI 410 garantit une résistance chimique adéquate, contrairement aux vis en acier au carbone zingué qui se corrodent au contact des tanins.
L'AISI 410 est martensitique, et non austénitique comme l'A2 (AISI 304) ou l'A4 (AISI 316) : il offre une résistance mécanique supérieure à celle des aciers austénitiques, mais une résistance moindre aux chlorures. C'est pourquoi elle est indiqué pour une utilisation en extérieur loin de la mer, et non pas dans des environnements marins ou industriels où sont présents des chlorures et des sulfures.
Documentation
-
Fiche technique
- Fiche technique Chinese
- Fiche technique Croatian
- Fiche technique Czech
- Fiche technique Dutch
- Fiche technique English Eurocode 5
- Fiche technique English Canada CSA-086
- Fiche technique English USA NDS
- Fiche technique Finnish
- Fiche technique French
- Fiche technique French Canada CSA-086
- Fiche technique German
- Fiche technique Greek
- Fiche technique Hungarian
- Fiche technique Italian
- Fiche technique Korean
- Fiche technique Latvia
- Fiche technique Norwegian
- Fiche technique Polish
- Fiche technique Portuguese
- Fiche technique Romanian
- Fiche technique Russian
- Fiche technique Slovak
- Fiche technique Slovenian
- Fiche technique Spanish
- Fiche technique Swedish
-
Guide Distances Minimales
- Guide Distances Minimales Chinese
- Guide Distances Minimales English
- Guide Distances Minimales French
- Guide Distances Minimales German
- Guide Distances Minimales Italian
- Guide Distances Minimales Polish
- Guide Distances Minimales Portuguese
- Guide Distances Minimales Russian
- Guide Distances Minimales Spanish
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
Certification ETA
-
Fichier CAO
SHS XS AISI410 - Ø3.5
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| SHS3540AS | - | 3.5 | 40 | 26 | 0.14 | 1 9/16'' | 1 1/32'' | TX10 | 500 |
| SHS3550AS | - | 3.5 | 50 | 34 | 0.14 | 1 15/16'' | 1 5/16'' | TX10 | 500 |
| SHS3560AS | - | 3.5 | 60 | 40 | 0.14 | 2 3/8'' | 1 9/16'' | TX10 | 500 |
SHS XS AISI410 - Ø4,5 - Ø5
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|---|---|
| SHS4550AS | - | 4.5 | 50 | 30 | 0.18 | 1 15/16'' | 1 3/16'' | TX20 | 200 | |
| SHS4560AS | - | 4.5 | 60 | 35 | 0.18 | 2 3/8'' | 1 3/8'' | TX20 | 200 | |
| SHS4570AS | - | 4.5 | 70 | 40 | 0.18 | 2 3/4'' | 1 9/16'' | TX20 | 200 | |
| SHS550AS | - | 5 | 50 | 24 | 0.2 | 1 15/16'' | 15/16'' | TX25 | 200 | |
| SHS560AS | - | 5 | 60 | 30 | 0.2 | 2 3/8'' | 1 3/16'' | TX25 | 200 | |
| SHS570AS | - | 5 | 70 | 35 | 0.2 | 2 3/4'' | 1 3/8'' | TX25 | 100 | |
| SHS580AS | - | 5 | 80 | 40 | 0.2 | 3 1/8'' | 1 9/16'' | TX25 | 100 | |
| SHS5100AS | - | 5 | 100 | 50 | 0.2 | 4'' | 1 15/16'' | TX25 | 100 |
SHS AISI410 - Ø6 - Ø8
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|---|---|
| SHS680AS | - | 6 | 80 | 40 | 0.24 | 3 1/8'' | 1 9/16'' | TX30 | 100 | |
| SHS6100AS | - | 6 | 100 | 50 | 0.24 | 4'' | 1 15/16'' | TX30 | 100 | |
| SHS6120AS | - | 6 | 120 | 60 | 0.24 | 4 3/4'' | 2 3/8'' | TX30 | 100 | |
| SHS6140AS | - | 6 | 140 | 75 | 0.24 | 5 1/2'' | 2 15/16'' | TX30 | 100 | |
| SHS6160AS | - | 6 | 160 | 75 | 0.24 | 6 1/4'' | 2 15/16'' | TX30 | 100 | |
| SHS6180AS | - | 6 | 180 | 75 | 0.24 | 7 1/8'' | 2 15/16'' | TX30 | 100 | |
| SHS6200AS | - | 6 | 200 | 75 | 0.24 | 8'' | 2 15/16'' | TX30 | 100 | |
| SHS8120AS | - | 8 | 120 | 60 | 0.32 | 4 3/4'' | 2 3/8'' | TX40 | 100 | |
| SHS8140AS | - | 8 | 140 | 60 | 0.32 | 5 1/2'' | 2 3/8'' | TX40 | 100 | |
| SHS8160AS | - | 8 | 160 | 80 | 0.32 | 6 1/4'' | 3 1/8'' | TX40 | 100 | |
| SHS8180AS | - | 8 | 180 | 80 | 0.32 | 7 1/8'' | 3 1/8'' | TX40 | 100 | |
| SHS8200AS | - | 8 | 200 | 80 | 0.32 | 8'' | 3 1/8'' | TX40 | 100 | |
| SHS8220AS | - | 8 | 220 | 80 | 0.32 | 8 5/8'' | 3 1/8'' | TX40 | 100 | |
| SHS8240AS | - | 8 | 240 | 80 | 0.32 | 9 1/2'' | 3 1/8'' | TX40 | 100 | |
| SHS8260AS | - | 8 | 260 | 80 | 0.32 | 10 1/4'' | 3 1/8'' | TX40 | 100 | |
| SHS8280AS | - | 8 | 280 | 80 | 0.32 | 11'' | 3 1/8'' | TX40 | 100 |
