HBS PLATE
VIS À TÊTE TRONCONIQUE POUR PLAQUES

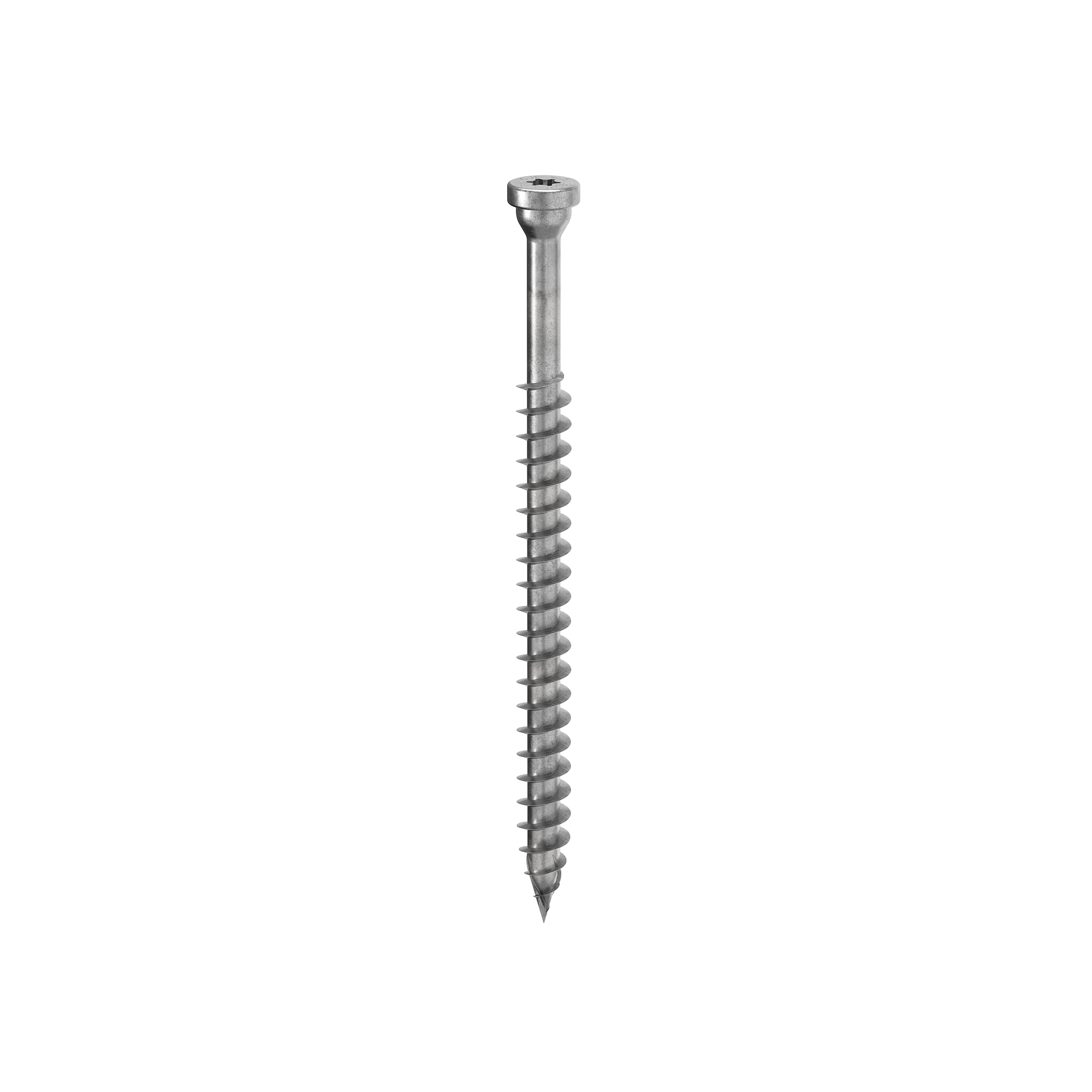

HBS PLATE est une vis à bois conçue pour les assemblages acier-bois. La forme tronconique et l’épaisseur accrue de la tête permettent une fixation sûre des plaques métalliques au bois. Grâce à la longueur augmentée du filet, elle assure des valeurs excellentes de résistance au cisaillement et à la traction.
Description
Faites confiance aux vis à bois HBS PLATE pour la fixation des plaques métalliques sur le bois.

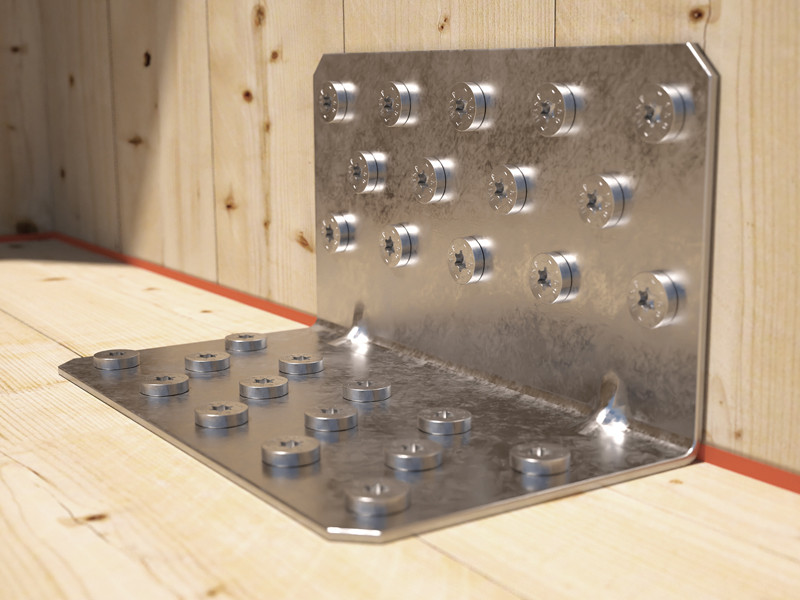

Le sous tête tronconique des vis HBS PLATE génère un encastrement avec le trou circulaire de la plaque et garantit d’excellentes performances statiques. La longueur accrue du filet permet d’obtenir une excellente résistance au cisaillement et à la traction dans les assemblages acier-bois, avec des valeurs supérieures à la norme.

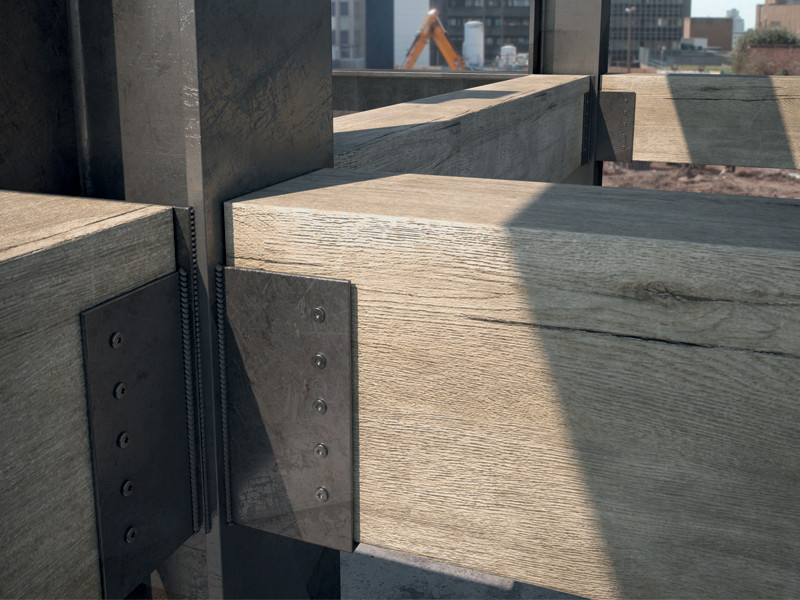

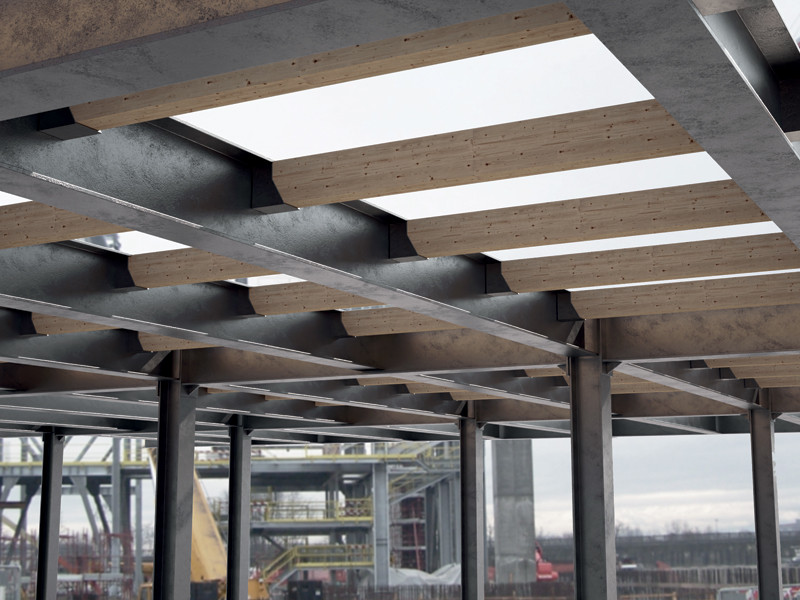

La vis à bois HBS PLATE convient pour les assemblages acier-bois en combinaison avec des plaques aux dimensions importantes, réalisées sur mesure pour des bâtiments en bois à plusieurs étages. Les valeurs sont testées, certifiées et calculées également pour la fixation de plaques standard Rothoblaas.
En acier au carbone avec zingage blanc, elle est conçue pour être utilisée avec des panneaux à base de bois, du bois massif, du bois lamellé-collé, du CLT, du LVL et des bois à haute densité. Classes de service 1 et 2.
Documentation
-
Fiche technique
-
Guide Distances Minimales
-
HBS P Fiche technique 2022
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
Certification ETA
-
Fichier CAO
-
Fichier CAO HBS P 2022
-
Fichier BIM.ifc
-
Fichier BIM.rfa
-
Indications Pour La Pose
-
Indications Pour La Pose HBS P 2022
HBS PL
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| HBSPL860 | - | 8 | 60 | 52 | 0.32 | 2 3/8'' | 2 1/16'' | TX40 | 100 | |
| HBSPL880 | - | 8 | 80 | 55 | 0.32 | 3 1/8'' | 2 3/16'' | TX40 | 100 | |
| HBSPL8100 | - | 8 | 100 | 75 | 0.32 | 4'' | 2 15/16'' | TX40 | 100 | |
| HBSPL8120 | - | 8 | 120 | 95 | 0.32 | 4 3/4'' | 3 3/4'' | TX40 | 100 | |
| HBSPL8140 | - | 8 | 140 | 110 | 0.32 | 5 1/2'' | 4 3/8'' | TX40 | 100 | |
| HBSPL8160 | - | 8 | 160 | 130 | 0.32 | 6 1/4'' | 5 1/8'' | TX40 | 100 | |
| HBSPL1080 | - | 10 | 80 | 60 | 0.4 | 3 1/8'' | 2 3/8'' | TX40 | 50 | |
| HBSPL10100 | - | 10 | 100 | 75 | 0.4 | 4'' | 2 15/16'' | TX40 | 50 | |
| HBSPL10120 | - | 10 | 120 | 95 | 0.4 | 4 3/4'' | 3 3/4'' | TX40 | 50 | |
| HBSPL10140 | - | 10 | 140 | 110 | 0.4 | 5 1/2'' | 4 3/8'' | TX40 | 50 | |
| HBSPL10160 | - | 10 | 160 | 130 | 0.4 | 6 1/4'' | 5 1/8'' | TX40 | 50 | |
| HBSPL10180 | - | 10 | 180 | 150 | 0.4 | 7 1/8'' | 6'' | TX40 | 50 | |
| HBSPL12100 | - | 12 | 100 | 75 | 0.48 | 4'' | 2 15/16'' | TX50 | 25 | |
| HBSPL12120 | - | 12 | 120 | 90 | 0.48 | 4 3/4'' | 3 1/2'' | TX50 | 25 | |
| HBSPL12140 | - | 12 | 140 | 110 | 0.48 | 5 1/2'' | 4 3/8'' | TX50 | 25 | |
| HBSPL12160 | - | 12 | 160 | 120 | 0.48 | 6 1/4'' | 4 3/4'' | TX50 | 25 | |
| HBSPL12180 | - | 12 | 180 | 140 | 0.48 | 7 1/8'' | 5 1/2'' | TX50 | 25 | |
| HBSPL12200 | - | 12 | 200 | 160 | 0.48 | 8'' | 6 1/4'' | TX50 | 25 |
HBS P
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| HBSP8140 | - | 8 | 140 | 110 | 0.32 | 5 1/2'' | 4 3/8'' | TX40 | 100 | |
| HBSP10120 | - | 10 | 120 | 95 | 0.4 | 4 3/4'' | 3 3/4'' | TX40 | 50 | |
| HBSP10140 | - | 10 | 140 | 110 | 0.4 | 5 1/2'' | 4 3/8'' | TX40 | 50 | |
| HBSP10180 | - | 10 | 180 | 150 | 0.4 | 7 1/8'' | 6'' | TX40 | 50 | |
| HBSP12140 | - | 12 | 140 | 110 | 0.48 | 5 1/2'' | 4 3/8'' | TX50 | 25 | |
| HBSP12160 | - | 12 | 160 | 120 | 0.48 | 6 1/4'' | 4 3/4'' | TX50 | 25 | |
| HBSP12180 | - | 12 | 180 | 140 | 0.48 | 7 1/8'' | 5 1/2'' | TX50 | 25 | |
| HBSP12200 | - | 12 | 200 | 160 | 0.48 | 8'' | 6 1/4'' | TX50 | 25 |
