POINTE À ADHÉRENCE OPTIMISÉE
LBA

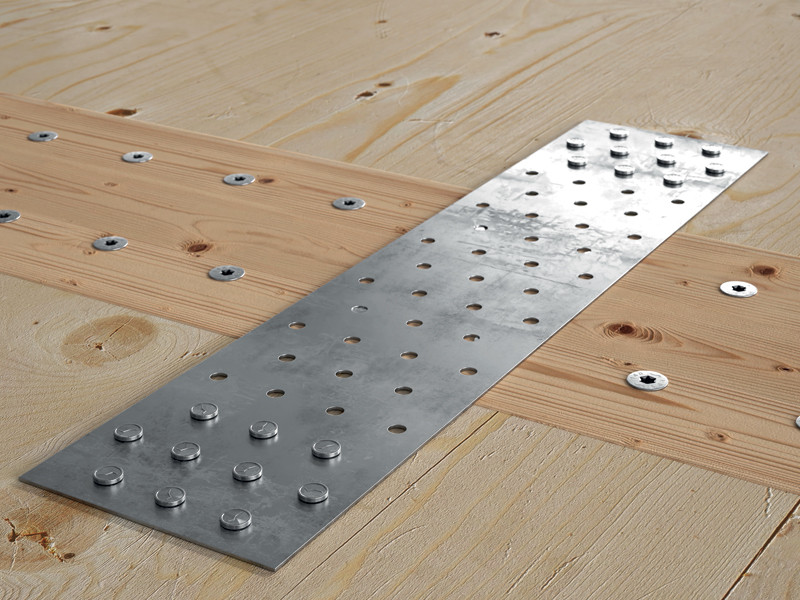

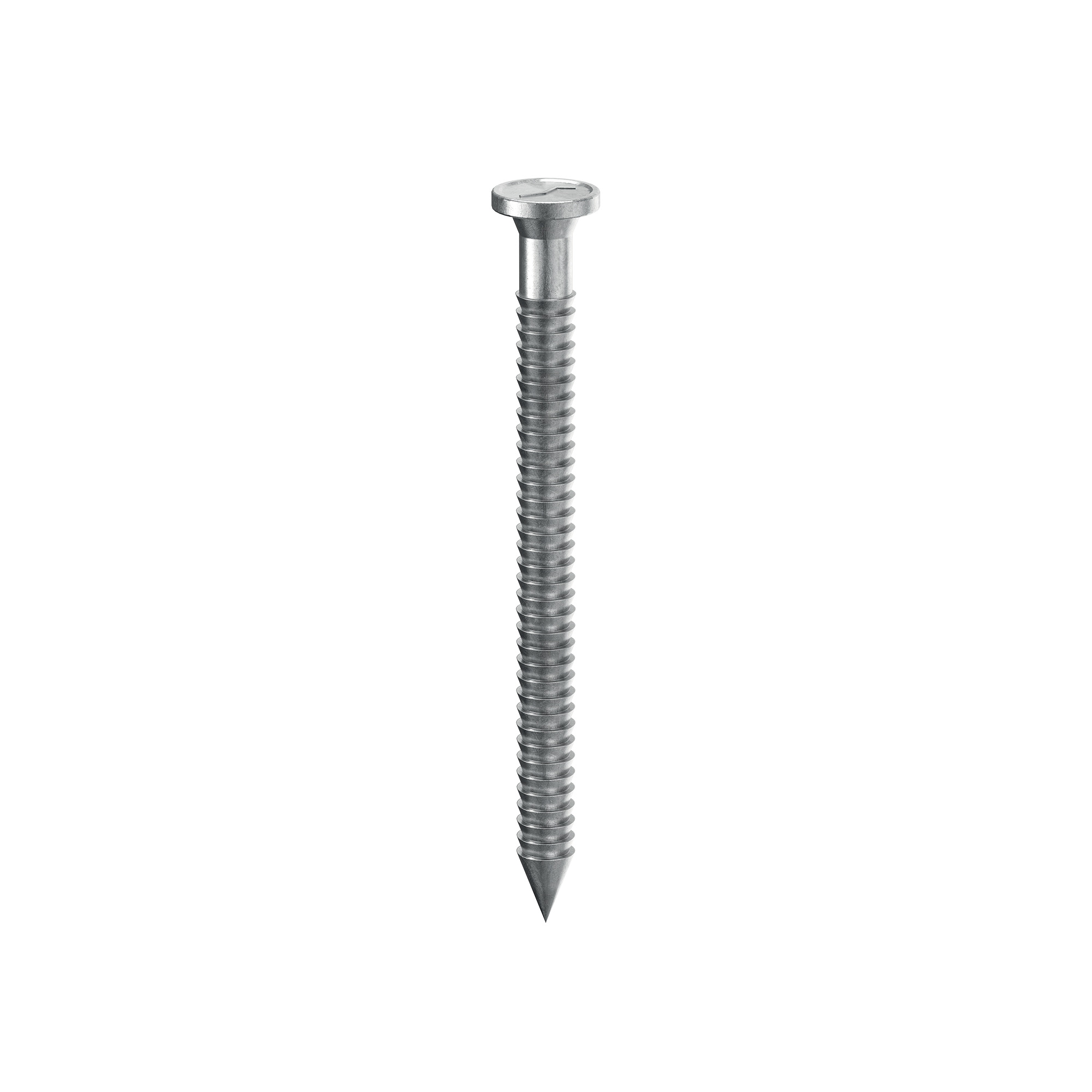

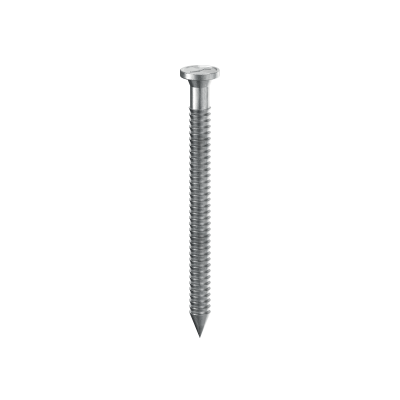

Les nouvelles pointes LBA à adhérence optimisée avec tige annelée ont des valeurs de résistance au cisaillement parmi les plus élevées du marché et permettent de concevoir avec des résistances caractéristiques des pointes qui se rapprochent vraisemblablement des résistances expérimentales réelles.Les valeurs des pointes LBA sont testées et certifiées pour la fixation de plaques sur supports en CLT et leur utilisation est également certifiée sur LVL.
LBA : des pointes à adhérence optimisée, fiables et aux hautes performances.
La pointe est également disponible en version LBA STRIP, reliée avec la même certification ETA et donc les mêmes hautes performances.
En acier au carbone avec électrozingage blanc ou en version en acier inoxydable A4, elle est conçue pour être utilisée avec des panneaux à base de bois, des panneaux en aggloméré et MDF, du bois massif et lamellé-collé, CLT et LVL. Classes de service 1 et 2 en version standard ; 1, 2 et 3 en version en acier inoxydable.

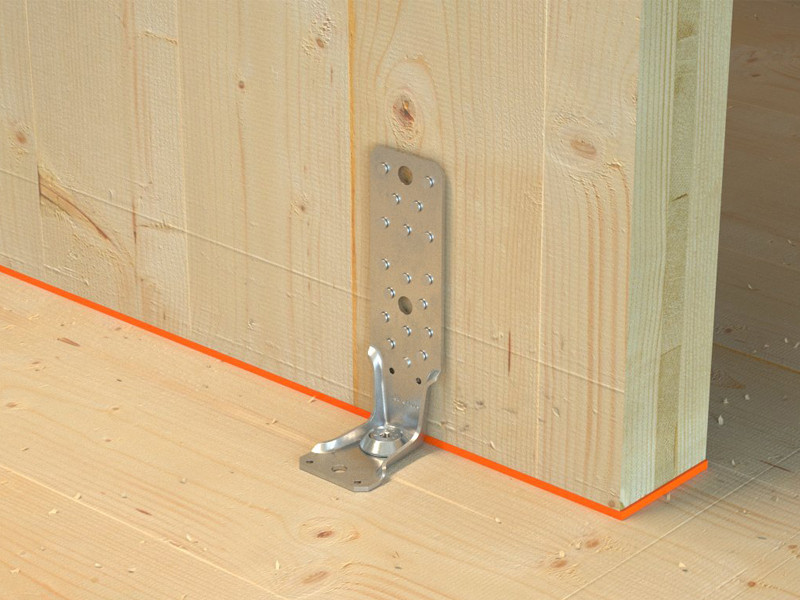

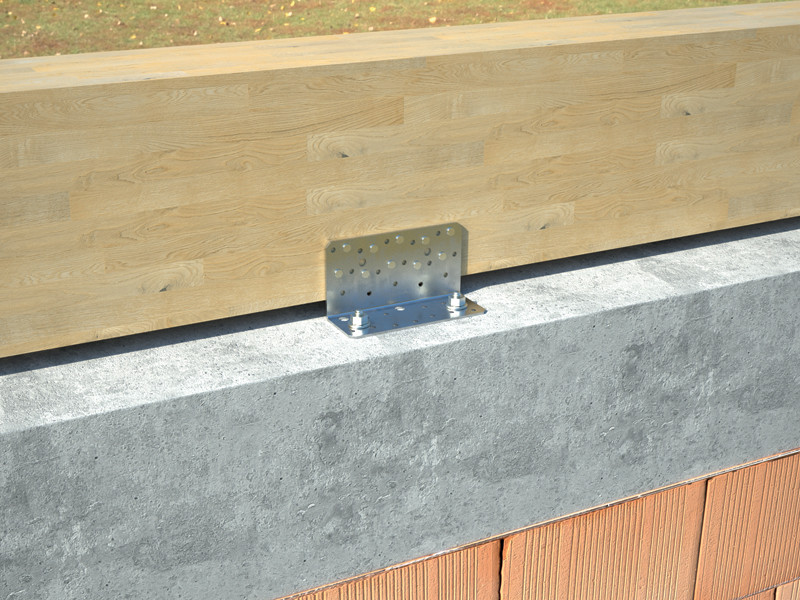

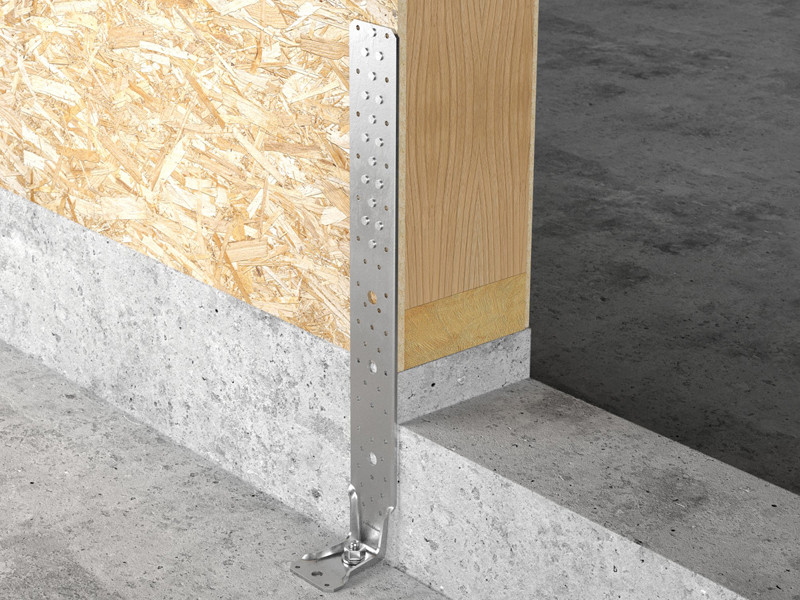

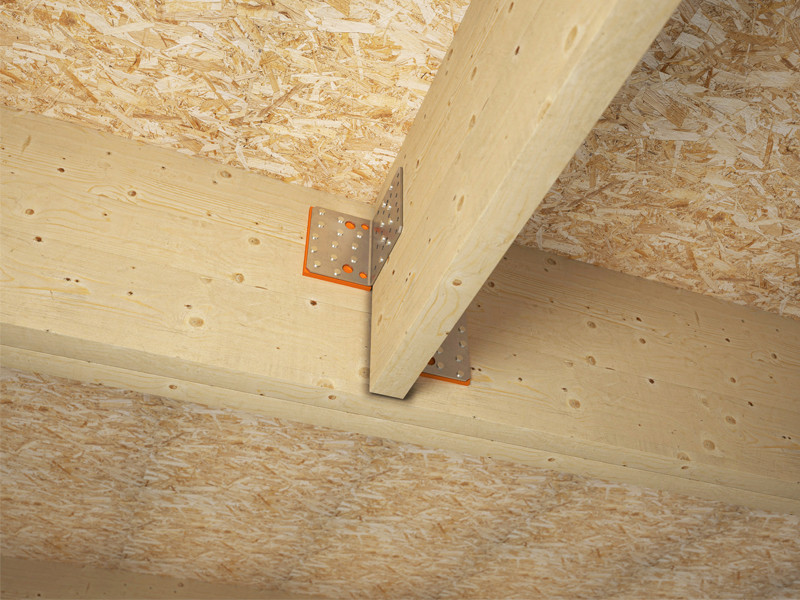

Les valeurs de résistance des pointes LBA sont beaucoup plus proches des résistances expérimentales réelles, par conséquent, la conception en capacité peut être effectuée de manière plus fiable, évitant une sous-estimation excessive de la résistance côté bois. L'utilisation avec les équerres NINO permet de réaliser des applications très polyvalentes : par exemple pour des assemblages poutre-poutre, et d’atteindre de hautes performances avec l'équerre WKR obtenant des valeurs de résistance spécifiques sur CLT.
Grâce à la version LBA STRIP, il est possible d’appliquer les pointes avec les cloueurs à bande de 34° et 25°. Pour les pointes en vrac, la riveteuse à main est disponible permettant une pose sur place rapide.
Documentation
Fiche technique
|
|
|---|---|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Cahier des charges
|
|
Fichier CAO
|
LBA
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|---|
| LBA440 | - | 4 | 40 | 30 | 0.16 | 1 9/16'' | 1 3/16'' | 250 |
| LBA450 | - | 4 | 50 | 40 | 0.16 | 1 15/16'' | 1 9/16'' | 250 |
| LBA460 | - | 4 | 60 | 50 | 0.16 | 2 3/8'' | 1 15/16'' | 250 |
| LBA475 | - | 4 | 75 | 60 | 0.16 | 2 15/16'' | 2 3/8'' | 250 |
| LBA4100 | - | 4 | 100 | 80 | 0.16 | 4'' | 3 1/8'' | 250 |
| LBA660 | - | 6 | 60 | 50 | 0.24 | 2 3/8'' | 1 15/16'' | 250 |
| LBA680 | - | 6 | 80 | 70 | 0.24 | 3 1/8'' | 2 3/4'' | 250 |
| LBA6100 | - | 6 | 100 | 80 | 0.24 | 4'' | 3 1/8'' | 250 |
LBAI A4 | AISI316
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|---|
| LBAI450 | - | 4 | 50 | 40 | 0.16 | 1 15/16'' | 1 9/16'' | 250 |
LBA 25 PLA
| CODE | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|
| LBA25PLA440 | 4 | 40 | 30 | 0.16 | 1 9/16'' | 1 3/16'' | 2000 |
| LBA25PLA450 | 4 | 50 | 40 | 0.16 | 1 15/16'' | 1 9/16'' | 2000 |
| LBA25PLA460 | 4 | 60 | 50 | 0.16 | 2 3/8'' | 1 15/16'' | 2000 |
LBA 34 PLA
| CODE | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|
| LBA34PLA440 | 4 | 40 | 30 | 0.16 | 1 9/16'' | 1 3/16'' | 2000 |
| LBA34PLA450 | 4 | 50 | 40 | 0.16 | 1 15/16'' | 1 9/16'' | 2000 |
| LBA34PLA460 | 4 | 60 | 50 | 0.16 | 2 3/8'' | 1 15/16'' | 2000 |
LBA COIL
| CODE | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|
| LBACOIL440 | 4 | 40 | 30 | 0.16 | 1 9/16'' | 1 3/16'' | 1600 |
| LBACOIL450 | 4 | 50 | 40 | 0.16 | 1 15/16'' | 1 9/16'' | 1600 |
| LBACOIL460 | 4 | 60 | 50 | 0.16 | 2 3/8'' | 1 15/16'' | 1600 |
