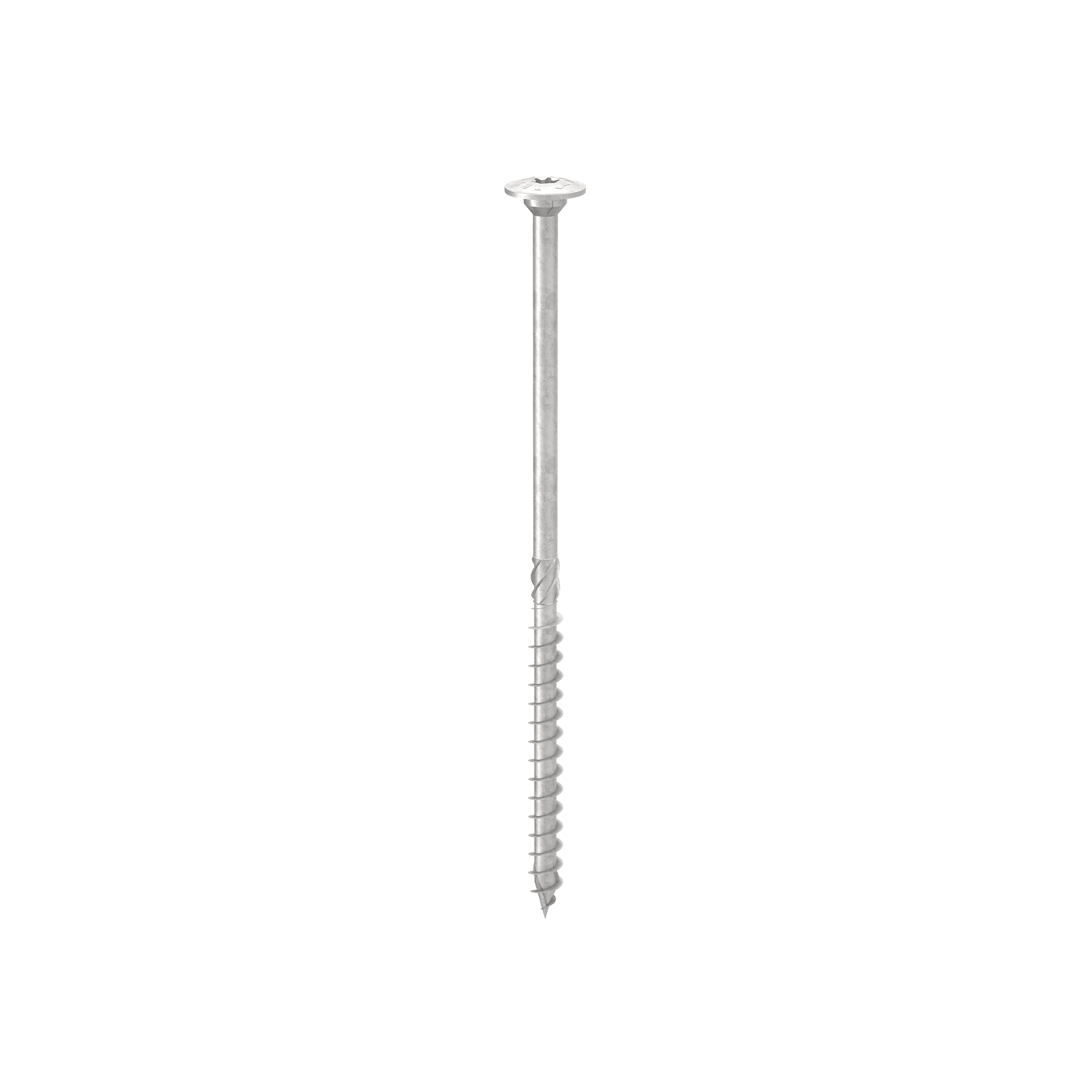

VIS À TÊTE LARGE

TBS EVO

La vis à bois TBS EVO est une vis structurelle pour une utilisation en extérieur possible en classe de service 3 et en classe de corrosivité atmosphérique C4.

La tête large sert de rondelle et garantit une résistance élevée à la traction.

Vis structurelles pour extérieur : découvrez TBS EVO, la vis à bois à tête large.

TBS EVO est homologuée pour les applications structurelles sollicitées dans toutes les directions par rapport à la fibre (α = 0° - 90°).

Grâce à sa tête large, elle est idéale en cas de vent ou de variations des dimensions du bois. Le filet asymétrique « en parapluie » assure une meilleure pénétration dans le bois.

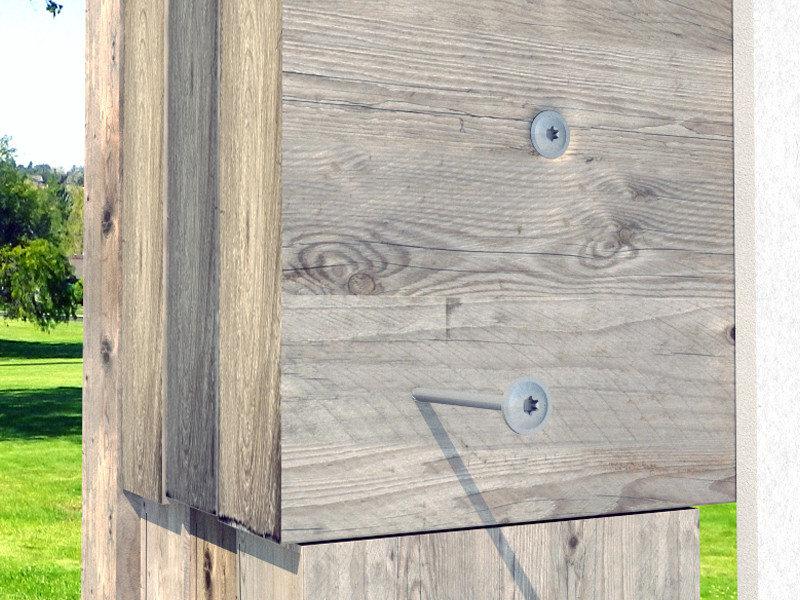

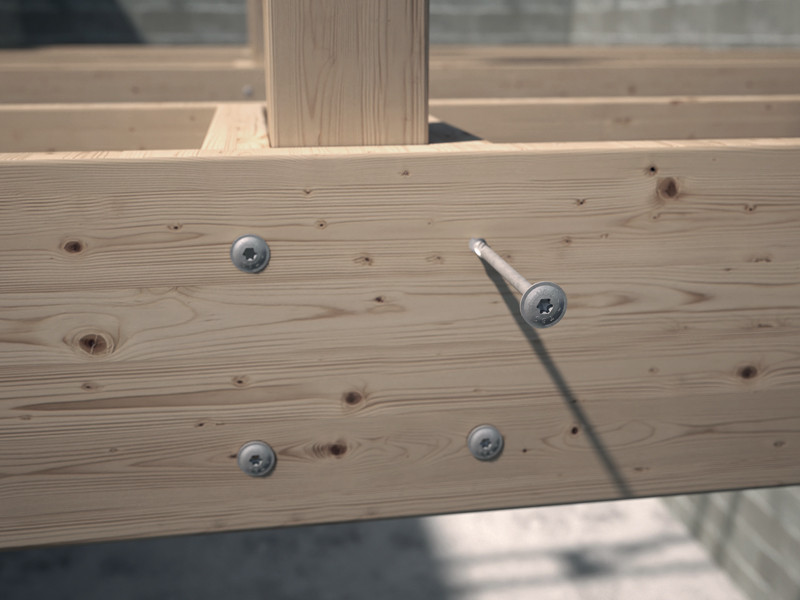

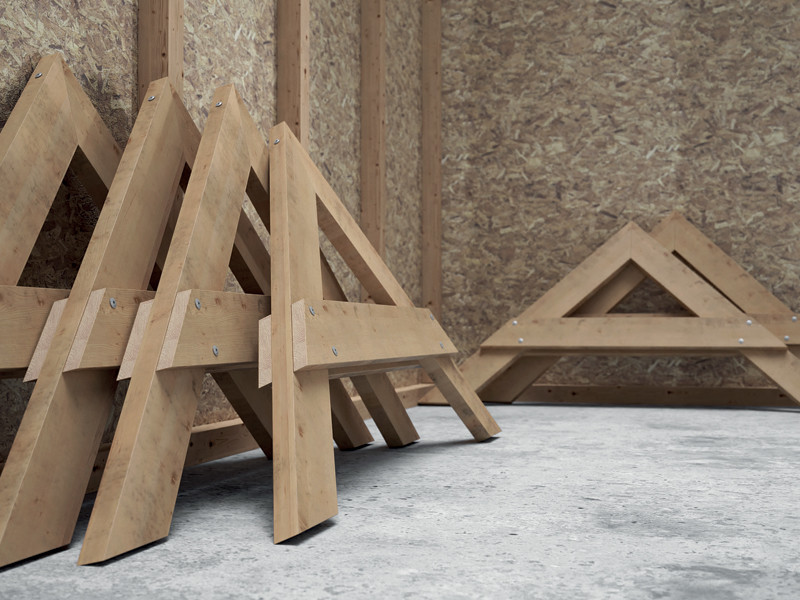

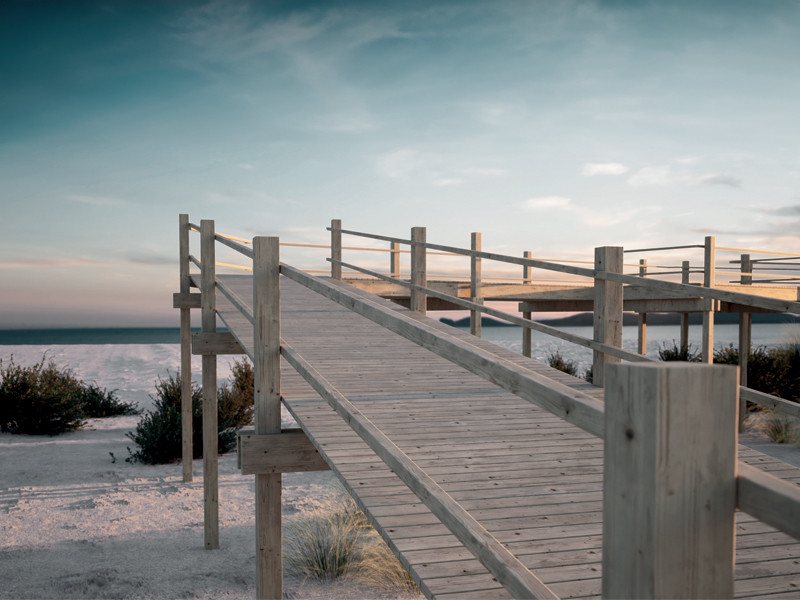

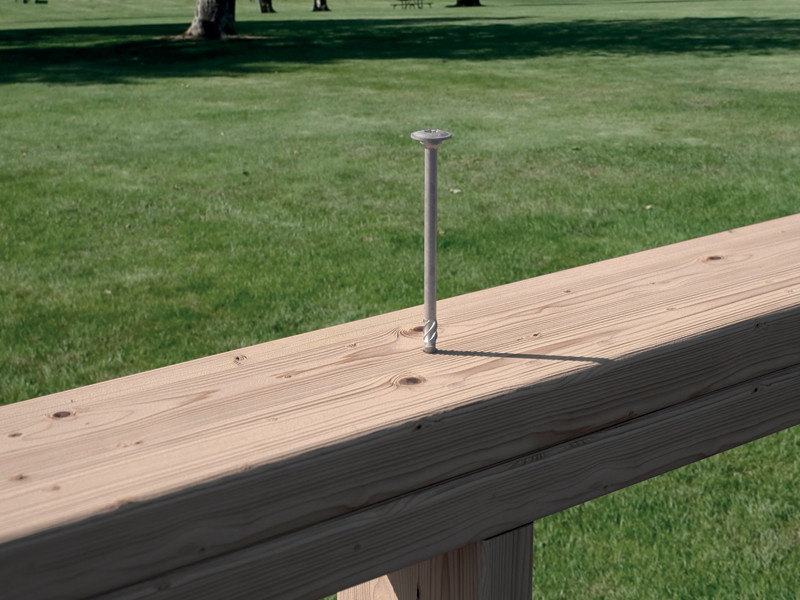

Excellente pour la réalisation de structures en extérieur comme des passerelles et des arcades et pour la fixation de panneaux SIP et de panneaux sandwich. En combinaison avec la rondelle d’étanchéité WBAZ, elle est également adaptée à la fixation sur tôle jusqu’à 0,7 mm d’épaisseur, sans pré-perçage.

Les vis à bois TBS EVO peuvent être utilisées avec des panneaux à base de bois, du bois massif et lamellé-collé, du CLT et du LVL et des bois à haute densité.

En acier au carbone, revêtement multicouche de 20 μm avec traitement de surface à base de résine époxyde et de paillettes d'aluminium.

Les tests ont démontré une absence de rouille après un test de 1440 heures d’exposition dans un brouillard salin conformément à la norme ISO 9227.

Utilisation possible à l’extérieur en classe de service 3 et en classe de corrosivité atmosphérique C4.

Les valeurs sont certifiées également pour l’insertion de la vis parallèlement à la fibre.

Caractéristiques

UTILISATION PRINCIPALE classe de corrosivité C4
TÊTE large
DIAMÈTRE 6,0 et 8,0 mm
LONGUEUR de 60 à 240 mm

Documentation

Fiche technique
Guide Distances Minimales
Fiche technique USA
Fiche technique JAPAN
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
Certification ETA
Déclaration des performances (DOP) Télécharger
Fichier CAO
Fichier BIM.ifc
Fichier BIM.rfa

TBS EVO

CODE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pcs.
TBSEVO660 - 6 60 40 0.24 2 3/8'' 1 9/16'' TX30 100
TBSEVO680 - 6 80 50 0.24 3 1/8'' 1 15/16'' TX30 100
TBSEVO6100 - 6 100 60 0.24 4'' 2 3/8'' TX30 100
TBSEVO6120 - 6 120 75 0.24 4 3/4'' 2 15/16'' TX30 100
TBSEVO6140 - 6 140 75 0.24 5 1/2'' 2 15/16'' TX30 100
TBSEVO6160 - 6 160 75 0.24 6 1/4'' 2 15/16'' TX30 100
TBSEVO6180 - 6 180 75 0.24 7 1/8'' 2 15/16'' TX30 100
TBSEVO6200 - 6 200 75 0.24 8'' 2 15/16'' TX30 100
TBSEVO8100 - 8 100 52 0.32 4'' 2 1/16'' TX40 50
TBSEVO8120 - 8 120 80 0.32 4 3/4'' 3 1/8'' TX40 50
TBSEVO8140 - 8 140 80 0.32 5 1/2'' 3 1/8'' TX40 50
TBSEVO8160 - 8 160 100 0.32 6 1/4'' 4'' TX40 50
TBSEVO8180 - 8 180 100 0.32 7 1/8'' 4'' TX40 50
TBSEVO8200 - 8 200 100 0.32 8'' 4'' TX40 50
TBSEVO8220 - 8 220 100 0.32 8 5/8'' 4'' TX40 50
TBSEVO8240 - 8 240 100 0.32 9 1/2'' 4'' TX40 50
TBSEVO8280 - 8 280 100 0.32 11'' 4'' TX40 50
TBSEVO8320 - 8 320 100 0.32 12 5/8'' 4'' TX40 50
TBSEVO8360 - 8 360 100 0.32 14 1/4'' 4'' TX40 50
TBSEVO8400 - 8 400 100 0.32 15 3/4'' 4'' TX40 50
TBSEVO10120 - 10 120 60 0.4 4 3/4'' 2 3/8'' TX50 50
TBSEVO10140 - 10 140 60 0.4 5 1/2'' 2 3/8'' TX50 50
TBSEVO10160 - 10 160 80 0.4 6 1/4'' 3 1/8'' TX50 50
TBSEVO10180 - 10 180 80 0.4 7 1/8'' 3 1/8'' TX50 50
TBSEVO10200 - 10 200 100 0.4 8'' 4'' TX50 50
TBSEVO10220 - 10 220 100 0.4 8 5/8'' 4'' TX50 50
TBSEVO10240 - 10 240 100 0.4 9 1/2'' 4'' TX50 50
TBSEVO10280 - 10 280 100 0.4 11'' 4'' TX50 50
