Grâce à la pointe 3 THORNS, les distances de pose minimales sont réduites. Il est possible d'utiliser plus de vis sur une surface plus petite et des vis plus grandes sur des éléments plus petits. Les coûts et les délais pour la réalisation du projet sont réduits.

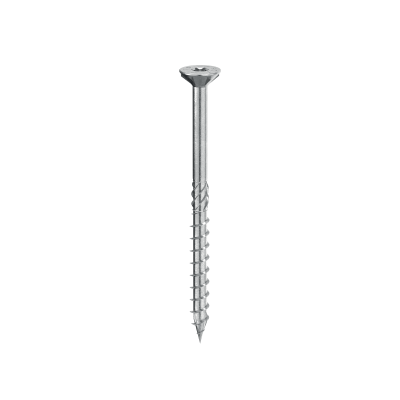

Nouvelle pointe, filetage parapluie asymétrique spécial, fraise aléseuse allongée et nervures tranchantes sous la tête confèrent à la vis une plus grande résistance à la torsion et un vissage plus sûr.
Acier inoxydable de type austénitique A2. Elle offre une résistance élevée à la corrosion. Idéale pour des applications extérieures jusqu'à 1 km de la mer en classe C4 sur la plupart des bois acides en classe T4.
CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
---|---|---|---|---|---|---|---|---|---|
SCI3525 | - | 3.5 | 25 | 18 | 0.14 | 1'' | 11/16'' | TX15 | 500 |
SCI3530 | - | 3.5 | 30 | 18 | 0.14 | 1 3/16'' | 11/16'' | TX15 | 500 |
SCI3535 | - | 3.5 | 35 | 18 | 0.14 | 1 3/8'' | 11/16'' | TX15 | 500 |
SCI3540 | - | 3.5 | 40 | 18 | 0.14 | 1 9/16'' | 11/16'' | TX15 | 500 |
SCI4030 | - | 4 | 30 | 18 | 0.16 | 1 3/16'' | 11/16'' | TX20 | 500 |
SCI4035 | - | 4 | 35 | 18 | 0.16 | 1 3/8'' | 11/16'' | TX20 | 500 |
SCI4040 | - | 4 | 40 | 24 | 0.16 | 1 9/16'' | 15/16'' | TX20 | 500 |
SCI4045 | - | 4 | 45 | 30 | 0.16 | 1 3/4'' | 1 3/16'' | TX20 | 400 |
SCI4050 | - | 4 | 50 | 30 | 0.16 | 1 15/16'' | 1 3/16'' | TX20 | 400 |
SCI4060 | - | 4 | 60 | 35 | 0.16 | 2 3/8'' | 1 3/8'' | TX20 | 200 |
SCI4535 | - | 4.5 | 35 | 24 | 0.18 | 1 3/8'' | 15/16'' | TX20 | 400 |
SCI4540 | - | 4.5 | 40 | 24 | 0.18 | 1 9/16'' | 15/16'' | TX20 | 400 |
SCI4545 | - | 4.5 | 45 | 30 | 0.18 | 1 3/4'' | 1 3/16'' | TX20 | 400 |
SCI4550 | - | 4.5 | 50 | 30 | 0.18 | 1 15/16'' | 1 3/16'' | TX20 | 200 |
SCI4560 | - | 4.5 | 60 | 35 | 0.18 | 2 3/8'' | 1 3/8'' | TX20 | 200 |
SCI4570 | - | 4.5 | 70 | 40 | 0.18 | 2 3/4'' | 1 9/16'' | TX20 | 200 |
SCI4580 | - | 4.5 | 80 | 40 | 0.18 | 3 1/8'' | 1 9/16'' | TX20 | 200 |
SCI5040 | - | 5 | 40 | 20 | 0.2 | 1 9/16'' | 13/16'' | TX25 | 200 |
SCI5045 | - | 5 | 45 | 24 | 0.2 | 1 3/4'' | 15/16'' | TX25 | 200 |
SCI5050 | - | 5 | 50 | 24 | 0.2 | 1 15/16'' | 15/16'' | TX25 | 200 |
SCI5060 | - | 5 | 60 | 30 | 0.2 | 2 3/8'' | 1 3/16'' | TX25 | 200 |
SCI5070 | - | 5 | 70 | 35 | 0.2 | 2 3/4'' | 1 3/8'' | TX25 | 100 |
SCI5080 | - | 5 | 80 | 40 | 0.2 | 3 1/8'' | 1 9/16'' | TX25 | 100 |
SCI5090 | - | 5 | 90 | 45 | 0.2 | 3 1/2'' | 1 3/4'' | TX25 | 100 |
SCI50100 | - | 5 | 100 | 50 | 0.2 | 4'' | 1 15/16'' | TX25 | 100 |
SCI6060 | - | 6 | 60 | 30 | 0.24 | 2 3/8'' | 1 3/16'' | TX30 | 100 |
SCI6080 | - | 6 | 80 | 40 | 0.24 | 3 1/8'' | 1 9/16'' | TX30 | 100 |
SCI60100 | - | 6 | 100 | 50 | 0.24 | 4'' | 1 15/16'' | TX30 | 100 |
SCI60120 | - | 6 | 120 | 60 | 0.24 | 4 3/4'' | 2 3/8'' | TX30 | 100 |
SCI60140 | - | 6 | 140 | 75 | 0.24 | 5 1/2'' | 2 15/16'' | TX30 | 100 |
SCI60160 | - | 6 | 160 | 75 | 0.24 | 6 1/4'' | 2 15/16'' | TX30 | 100 |
SCI80120 | - | 8 | 120 | 60 | 0.32 | 4 3/4'' | 2 3/8'' | TX40 | 100 |
SCI80160 | - | 8 | 160 | 80 | 0.32 | 6 1/4'' | 3 1/8'' | TX40 | 100 |
SCI80200 | - | 8 | 200 | 80 | 0.32 | 8'' | 3 1/8'' | TX40 | 100 |
SCI80240 | - | 8 | 240 | 80 | 0.32 | 9 1/2'' | 3 1/8'' | TX40 | 100 |
SCI80280 | - | 8 | 280 | 80 | 0.32 | 11'' | 3 1/8'' | TX40 | 100 |
CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
---|---|---|---|---|---|---|---|---|---|
SCICOIL4025 | - | 4 | 25 | 18 | 0.16 | 1'' | 11/16'' | TX20 | 3006 |
SCICOIL5050 | - | 5 | 50 | 24 | 0.2 | 1 15/16'' | 15/16'' | TX25 | 1250 |
SCICOIL5060 | - | 5 | 60 | 30 | 0.2 | 2 3/8'' | 1 3/16'' | TX25 | 1250 |
SCICOIL5070 | - | 5 | 70 | 35 | 0.2 | 2 3/4'' | 1 3/8'' | TX25 | 625 |
