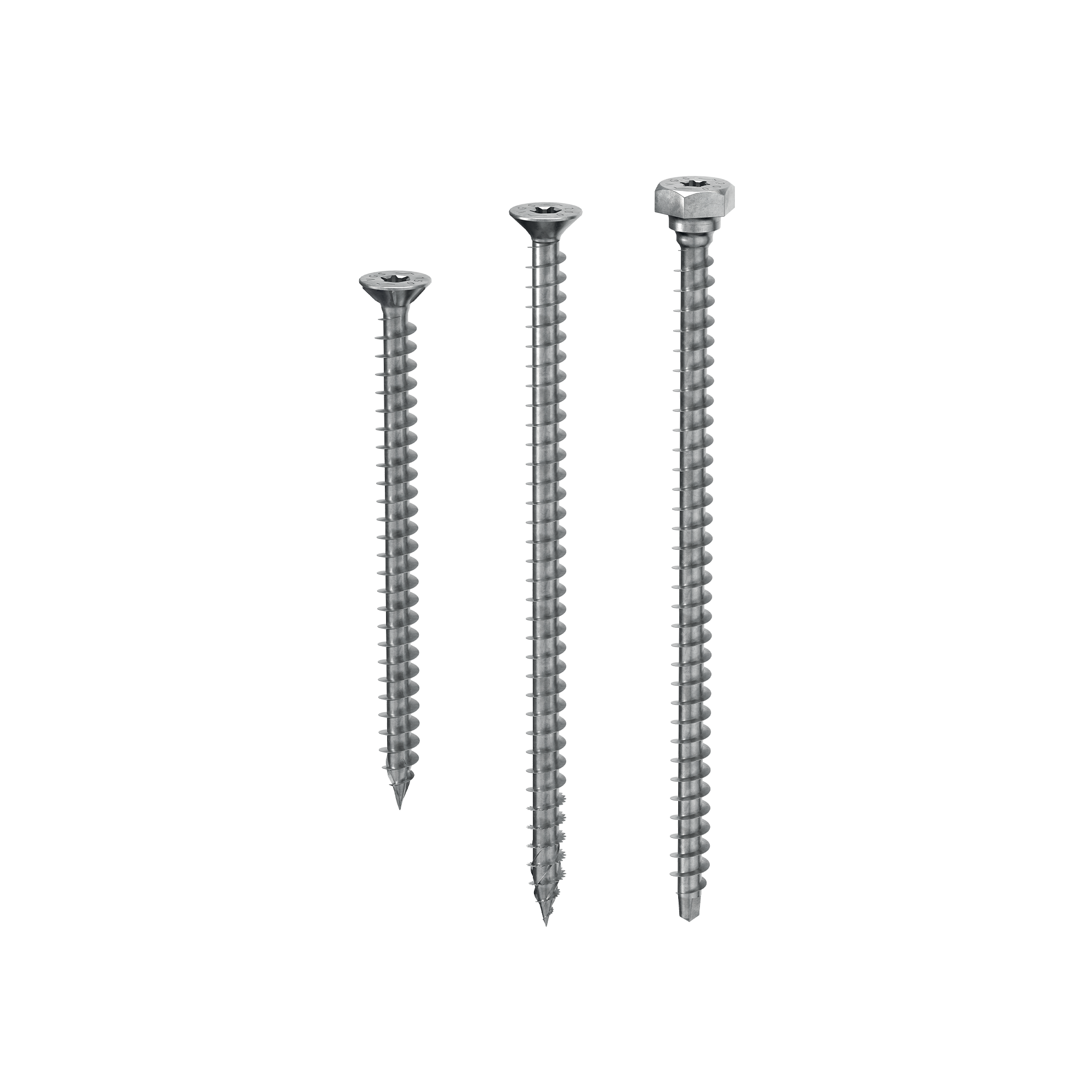

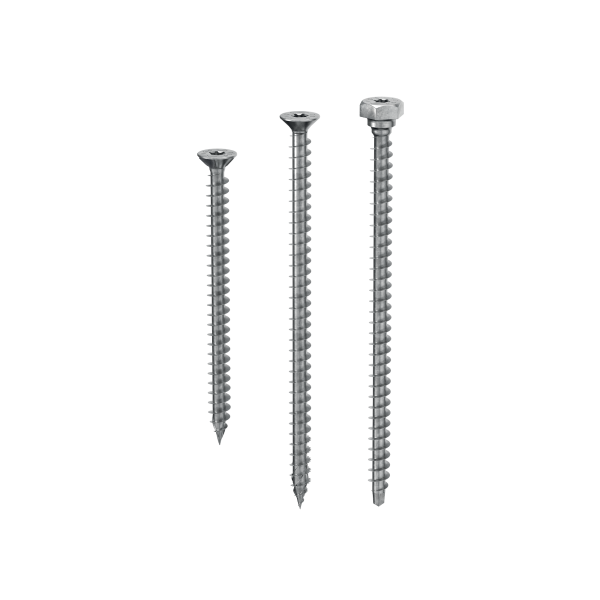

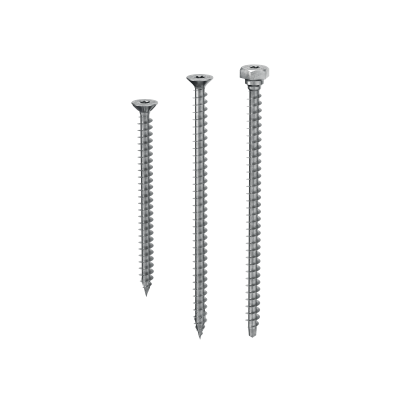

CONNECTEUR TOUT FILET À TÊTE FRAISÉE OU HEXAGONALE

VGS

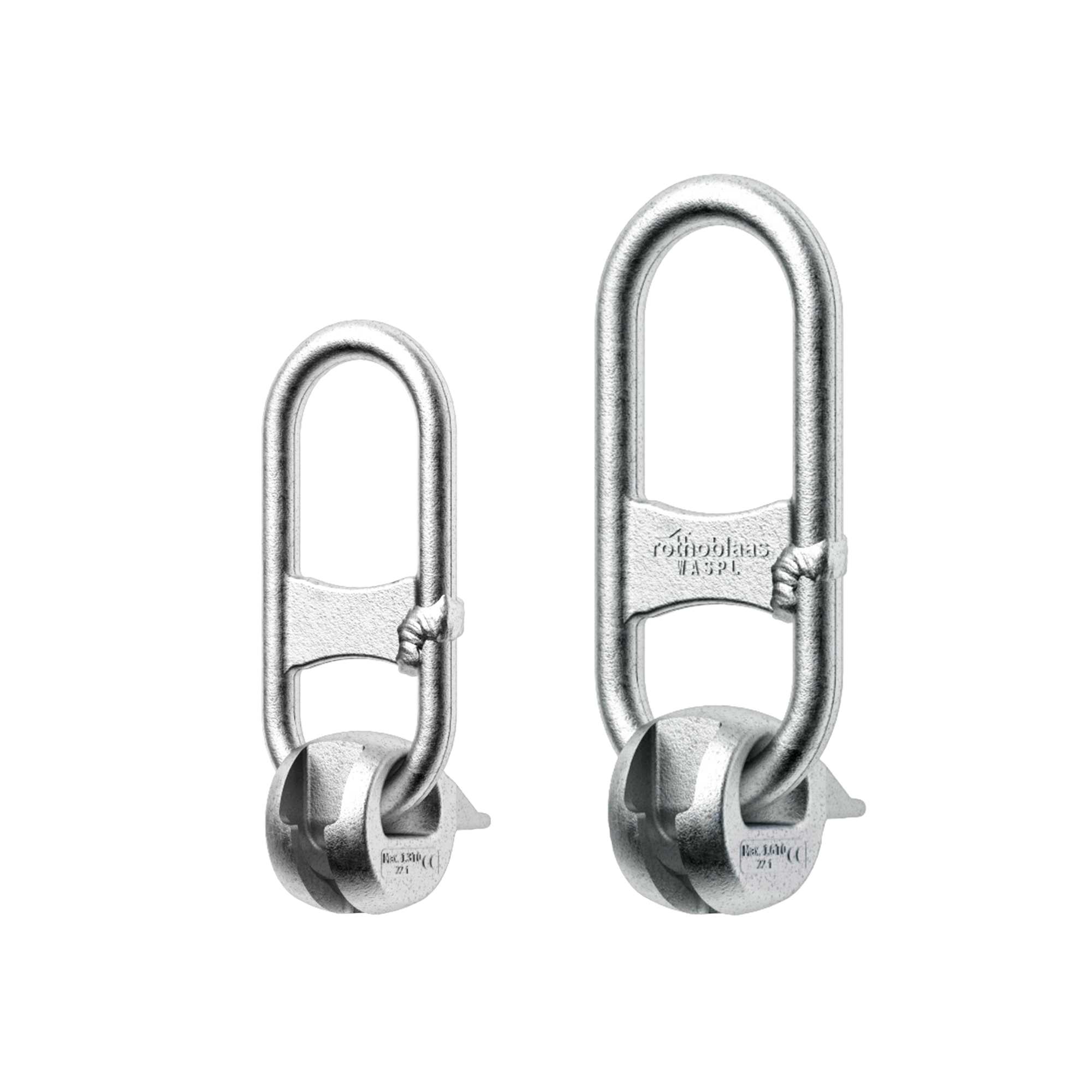

VGS est une vis à bois structurelle à filetage total, parfaite pour réaliser des fixations exigeant une résistance élevée à la traction ou au glissement. En combinaison avec le crochet WASP, elle sert de système de levage et de transport.

ETA-11/0030 ETA-22/0806
ETA-11/0030
UKCA 1
ICC-ES 233
ELC 4645
CBL 2
Missing Title Missing Title
Missing Title
galvanisé
t1

Vis à bois VGS : haute résistance et fiabilité pour vos utilisations structurelles.

Les vis à bois VGS sont caractérisées par un filetage profond et un acier avec limite d’élasticité caractéristique élevée (fy,k = 1000 N/mm2) pour hautes performances à la traction. Elles sont homologuées pour les applications structurelles sollicitées dans toutes les directions par rapport à la fibre (α = 0° - 90°).

La tête fraisée jusqu’à une longueur de 600 mm convient pour une utilisation sur des plaques ou pour des renforts escamotables ; la tête hexagonale pour les longueurs de plus de 600 mm facilite la prise avec la visseuse. Les valeurs sont testées, certifiées et calculées également pour la fixation de plaques standard Rothoblaas. Absence totale de chrome hexavalent.

Conforme aux normes de réglementation les plus strictes concernant les substances chimiques (SVHC). Informations REACH disponibles. En acier au carbone avec zingage blanc, elles sont conçues pour être utilisées avec des panneaux à base de bois, du bois massif, du bois lamellé-collé, du CLT, du LVL et des bois à haute densité. Classes de service 1 et 2.

Contacter notre agent local Télécharger le catalogue

Caractéristiques

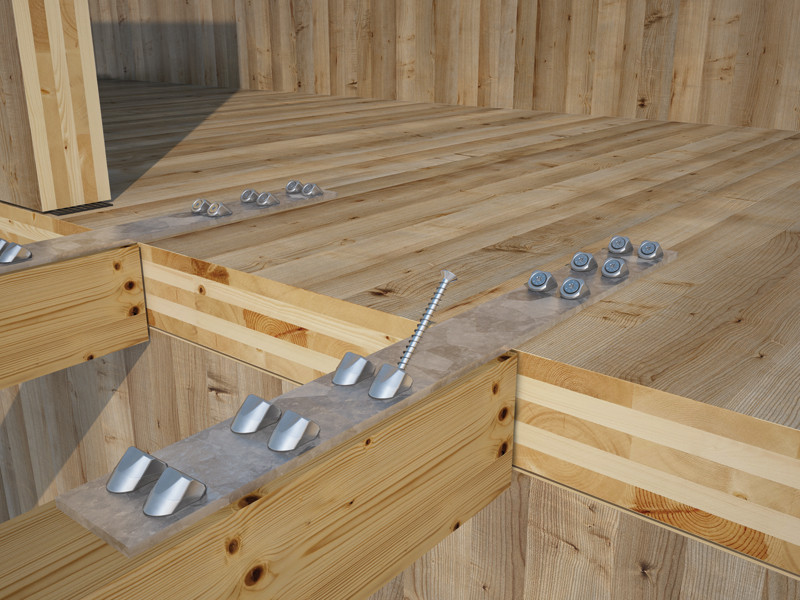

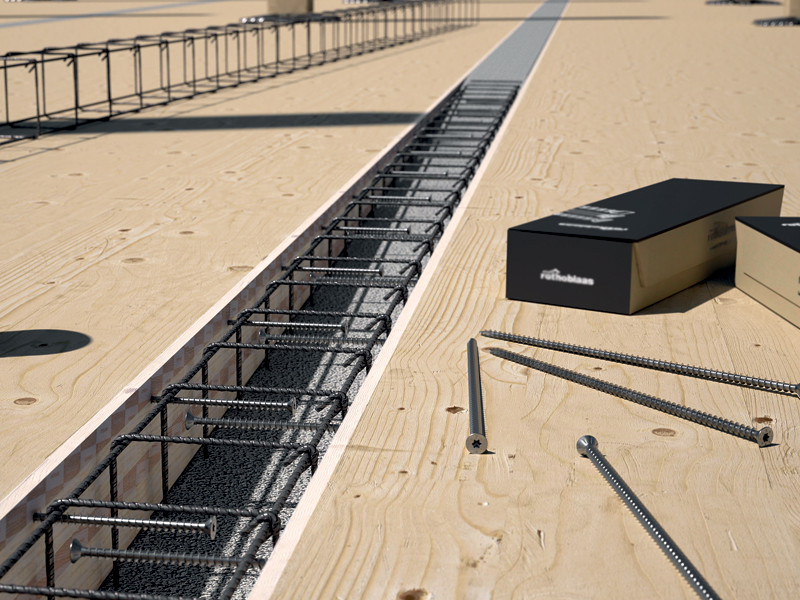

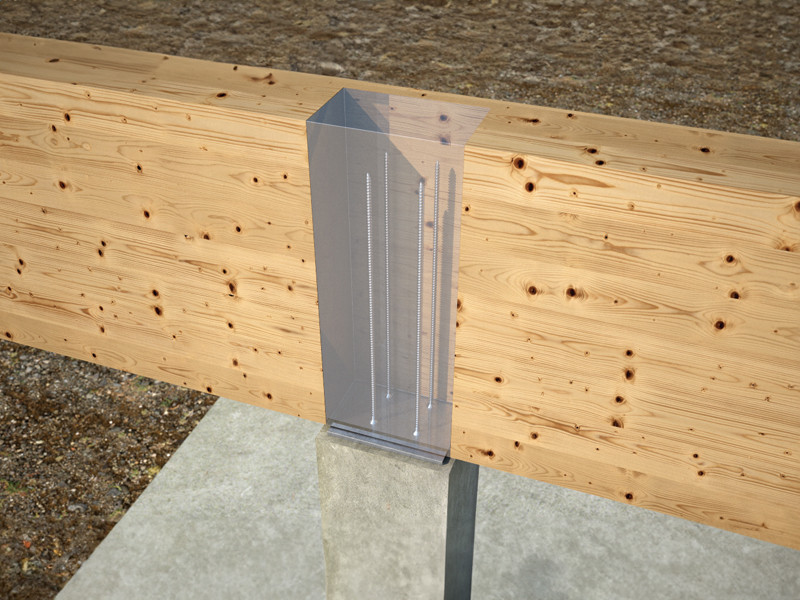

UTILISATION PRINCIPALE assemblages 45°, levages et renforts
TÊTE fraisée avec crans pour L ≤ 600 mm hexagonale pour L > 600 mm
DIAMÈTRE 9,0 | 11,0 | 13,0 mm
LONGUEUR de 100 à 1200 mm

Documentation

Fiche technique
Guide Distances Minimales
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
Certification ETA
Déclaration des performances (DOP) Télécharger
Cahier des charges
Fichier CAO
Fichier BIM.ifc
Fichier BIM.rfa

Instructions de pose

Indications Pour La Pose
Contacter notre agent local Télécharger le catalogue

VGS Ø9

CODE info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX pcs.
VGS9100 - 9 100 90 0.36 4'' 3 1/2'' TX40 50
VGS9120 - 9 120 110 0.36 4 3/4'' 4 3/8'' TX40 50
VGS9140 3 THORNS TIP 9 140 130 0.36 5 1/2'' 5 1/8'' TX40 50
VGS9160 3 THORNS TIP 9 160 150 0.36 6 1/4'' 6'' TX40 50
VGS9180 3 THORNS TIP 9 180 170 0.36 7 1/8'' 6 3/4'' TX40 50
VGS9200 3 THORNS TIP 9 200 190 0.36 8'' 7 1/2'' TX40 50
VGS9220 - 9 220 210 0.36 8 5/8'' 8 1/4'' TX40 50
VGS9240 - 9 240 230 0.36 9 1/2'' 9 1/16'' TX40 50
VGS9260 - 9 260 250 0.36 10 1/4'' 10'' TX40 50
VGS9280 - 9 280 270 0.36 11'' 10 5/8'' TX40 50
VGS9300 3 THORNS TIP 9 300 290 0.36 11 3/4'' 11 7/16'' TX40 50
VGS9320 - 9 320 310 0.36 12 5/8'' 12 3/16'' TX40 50
VGS9340 - 9 340 330 0.36 13 3/8'' 13'' TX40 50
VGS9360 3 THORNS TIP 9 360 350 0.36 14 1/4'' 13 3/4'' TX40 50
VGS9380 - 9 380 370 0.36 15'' 14 9/16'' TX40 50
VGS9400 - 9 400 390 0.36 15 3/4'' 15 3/8'' TX40 50
VGS9440 - 9 440 430 0.36 17 1/4'' 16 15/16'' TX40 25
VGS9480 - 9 480 470 0.36 19'' 18 1/2'' TX40 25
VGS9520 - 9 520 510 0.36 20 1/2'' 20 1/16'' TX40 25
VGS9560 3 THORNS TIP 9 560 550 0.36 22'' 21 5/8'' TX40 25
VGS9600 3 THORNS TIP 9 600 590 0.36 23 5/8'' 23 1/4'' TX40 25

VGS Ø11

CODE info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX pcs.
VGS1180 - 11 80 70 0.44 3 1/8'' 2 3/4'' TX50 25
VGS11100 - 11 100 90 0.44 4'' 3 1/2'' TX50 25
VGS11125 - 11 125 115 0.44 4 15/16'' 4 1/2'' TX50 25
VGS11150 - 11 150 140 0.44 6'' 5 1/2'' TX50 25
VGS11175 - 11 175 165 0.44 6 7/8'' 6 1/2'' TX50 25
VGS11200 - 11 200 190 0.44 8'' 7 1/2'' TX50 25
VGS11225 - 11 225 215 0.44 8 7/8'' 8 7/16'' TX50 25
VGS11250 3 THORNS TIP 11 250 240 0.44 10'' 9 1/2'' TX50 25
VGS11275 - 11 275 265 0.44 10 7/8'' 10 7/16'' TX50 25
VGS11300 - 11 300 290 0.44 11 3/4'' 11 7/16'' TX50 25
VGS11325 - 11 325 315 0.44 12 3/4'' 12 3/8'' TX50 25
VGS11350 - 11 350 340 0.44 13 3/4'' 13 3/8'' TX50 25
VGS11375 - 11 375 365 0.44 14 3/4'' 14 3/8'' TX50 25
VGS11400 3 THORNS TIP 11 400 390 0.44 15 3/4'' 15 3/8'' TX50 25
VGS11425 - 11 425 415 0.44 16 3/4'' 16 5/16'' TX50 25
VGS11450 3 THORNS TIP 11 450 440 0.44 17 3/4'' 17 1/4'' TX50 25
VGS11475 - 11 475 465 0.44 18 11/16'' 18 5/16'' TX50 25
VGS11500 - 11 500 490 0.44 19 3/4'' 19 5/16'' TX50 25
VGS11525 - 11 525 515 0.44 20 11/16'' 20 1/4'' TX50 25
VGS11550 - 11 550 540 0.44 21 5/8'' 21 1/4'' TX50 25
VGS11575 - 11 575 565 0.44 22 5/8'' 22 1/4'' TX50 25
VGS11600 - 11 600 590 0.44 23 5/8'' 23 1/4'' TX50 25
VGS11650 - 11 650 630 0.44 25 9/16'' 24 13/16'' TX50 25
VGS11700 - 11 700 680 0.44 27 1/2'' 26 3/4'' TX50 25
VGS11750 - 11 750 680 0.44 29 1/2'' 26 3/4'' TX50 25
VGS11800 - 11 800 780 0.44 31 1/2'' 30 11/16'' TX50 25
VGS11850 SELF-DRILLING TIP 11 850 830 0.44 33 7/16'' 32 11/16'' TX50 25
VGS11900 SELF-DRILLING TIP 11 900 880 0.44 35 1/2'' 34 5/8'' TX50 25
VGS11950 SELF-DRILLING TIP 11 950 930 0.44 37 3/8'' 36 5/8'' TX50 25
VGS111000 SELF-DRILLING TIP 11 1000 980 0.44 39 3/8'' 38 9/16'' TX50 25

VGS Ø13

CODE info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX pcs.
VGS1380 3 THORNS TIP 13 80 70 0.52 3 1/8'' 2 3/4'' TX50 25
VGS13100 3 THORNS TIP 13 100 90 0.52 4'' 3 1/2'' TX50 25
VGS13150 - 13 150 140 0.52 6'' 5 1/2'' TX50 25
VGS13200 3 THORNS TIP 13 200 190 0.52 8'' 7 1/2'' TX50 25
VGS13250 3 THORNS TIP 13 250 240 0.52 10'' 9 1/2'' TX50 25
VGS13300 3 THORNS TIP 13 300 280 0.52 11 3/4'' 11'' TX50 25
VGS13350 3 THORNS TIP 13 350 330 0.52 13 3/4'' 13'' TX50 25
VGS13400 3 THORNS TIP 13 400 380 0.52 15 3/4'' 15'' TX50 25
VGS13450 3 THORNS TIP 13 450 430 0.52 17 3/4'' 16 15/16'' TX50 25
VGS13500 3 THORNS TIP 13 500 480 0.52 19 3/4'' 19'' TX50 25
VGS13550 3 THORNS TIP 13 550 530 0.52 21 5/8'' 20 7/8'' TX50 25
VGS13600 3 THORNS TIP 13 600 580 0.52 23 5/8'' 22 13/16'' TX50 25
VGS13650 - 13 650 630 0.52 25 9/16'' 24 13/16'' TX50 25
VGS13700 - 13 700 680 0.52 27 1/2'' 26 3/4'' TX50 25
VGS13750 - 13 750 730 0.52 29 1/2'' 28 3/4'' TX50 25
VGS13800 - 13 800 780 0.52 31 1/2'' 30 11/16'' TX50 25
VGS13850 - 13 850 830 0.52 33 7/16'' 32 11/16'' TX50 25
VGS13900 - 13 900 880 0.52 35 1/2'' 34 5/8'' TX50 25
VGS13950 - 13 950 930 0.52 37 3/8'' 36 5/8'' TX50 25
VGS131000 - 13 1000 980 0.52 39 3/8'' 38 9/16'' TX50 25
VGS131100 - 13 1100 1080 0.52 43 5/16'' 42 1/2'' TX50 25
VGS131200 - 13 1200 1180 0.52 47 1/4'' 46 7/16'' TX50 25
VGS131300 SELF-DRILLING TIP 13 1300 1280 0.52 51 3/16'' 50 3/8'' TX50 25
VGS131400 SELF-DRILLING TIP 13 1400 1380 0.52 55 1/8'' 54 5/16'' TX50 25
VGS131500 SELF-DRILLING TIP 13 1500 1480 0.52 59 1/16'' 58 1/4'' TX50 25

VGS Ø15

CODE info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX pcs.
VGS15600 COMING SOON 15 600 580 0.6 23 5/8'' 22 13/16'' TX50 25
VGS15700 COMING SOON 15 700 680 0.6 27 1/2'' 26 3/4'' TX50 25
VGS15800 COMING SOON 15 800 780 0.6 31 1/2'' 30 11/16'' TX50 25
VGS15900 COMING SOON 15 900 880 0.6 35 1/2'' 34 5/8'' TX50 25
VGS151000 COMING SOON 15 1000 980 0.6 39 3/8'' 38 9/16'' TX50 25
VGS151200 COMING SOON 15 1200 1180 0.6 47 1/4'' 46 7/16'' TX50 25
VGS151400 COMING SOON 15 1400 1380 0.6 55 1/8'' 54 5/16'' TX50 25
VGS151600 COMING SOON 15 1600 1580 0.6 63'' 62 3/16'' TX50 25
VGS151800 COMING SOON 15 1800 1780 0.6 70 7/8'' 70 1/16'' TX50 25
VGS152000 COMING SOON 15 2000 1980 0.6 78 3/4'' 77 15/16'' TX50 25
