CLAMEAU DE CHARPENTE GEKO
GEKO : clameau de charpente pour l’assemblage de murs et de planchers en bois

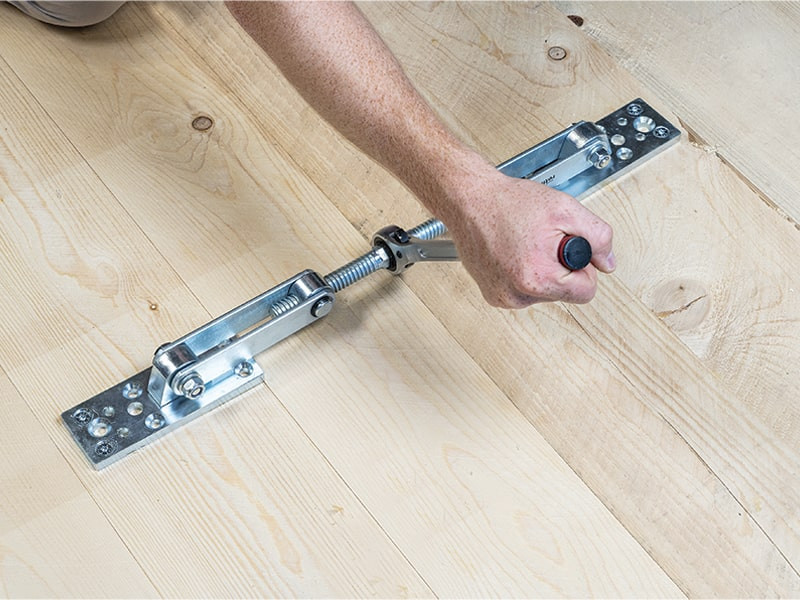

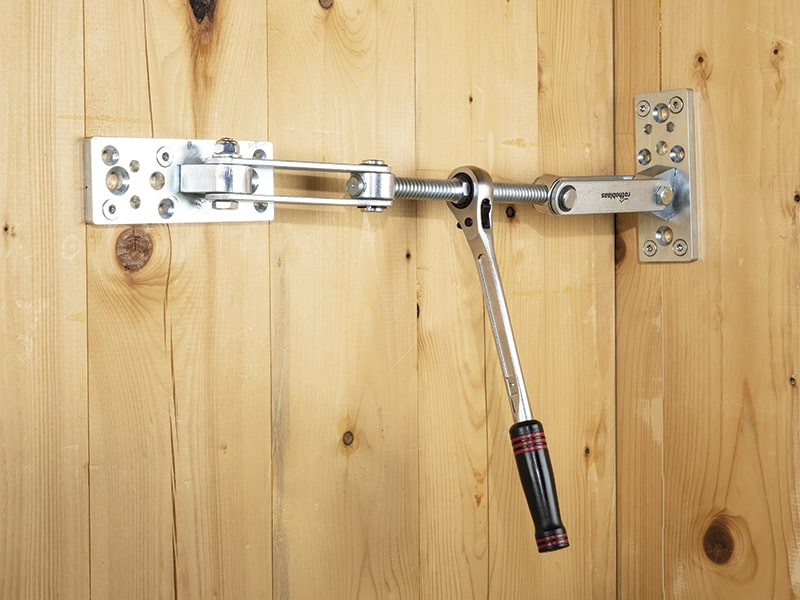

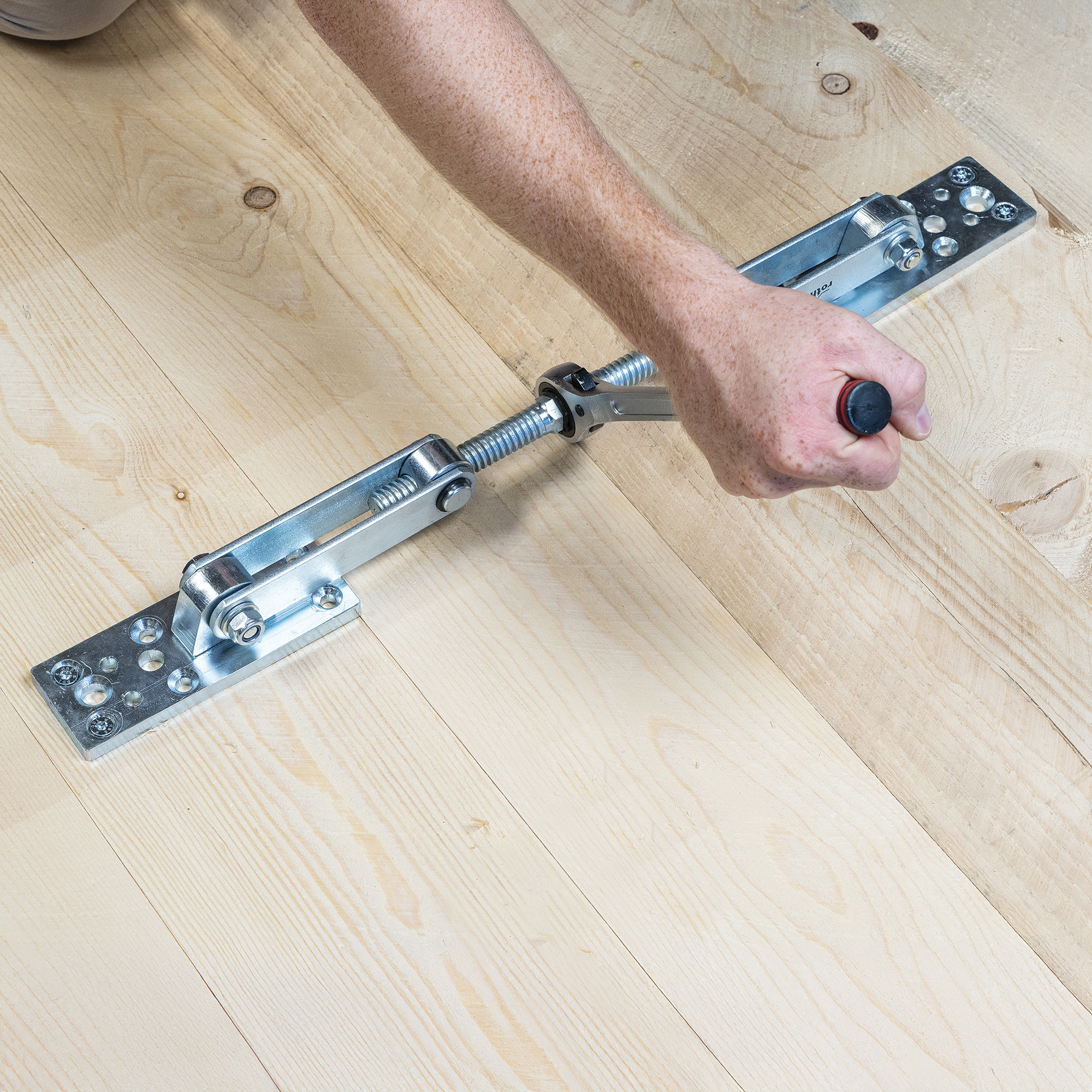

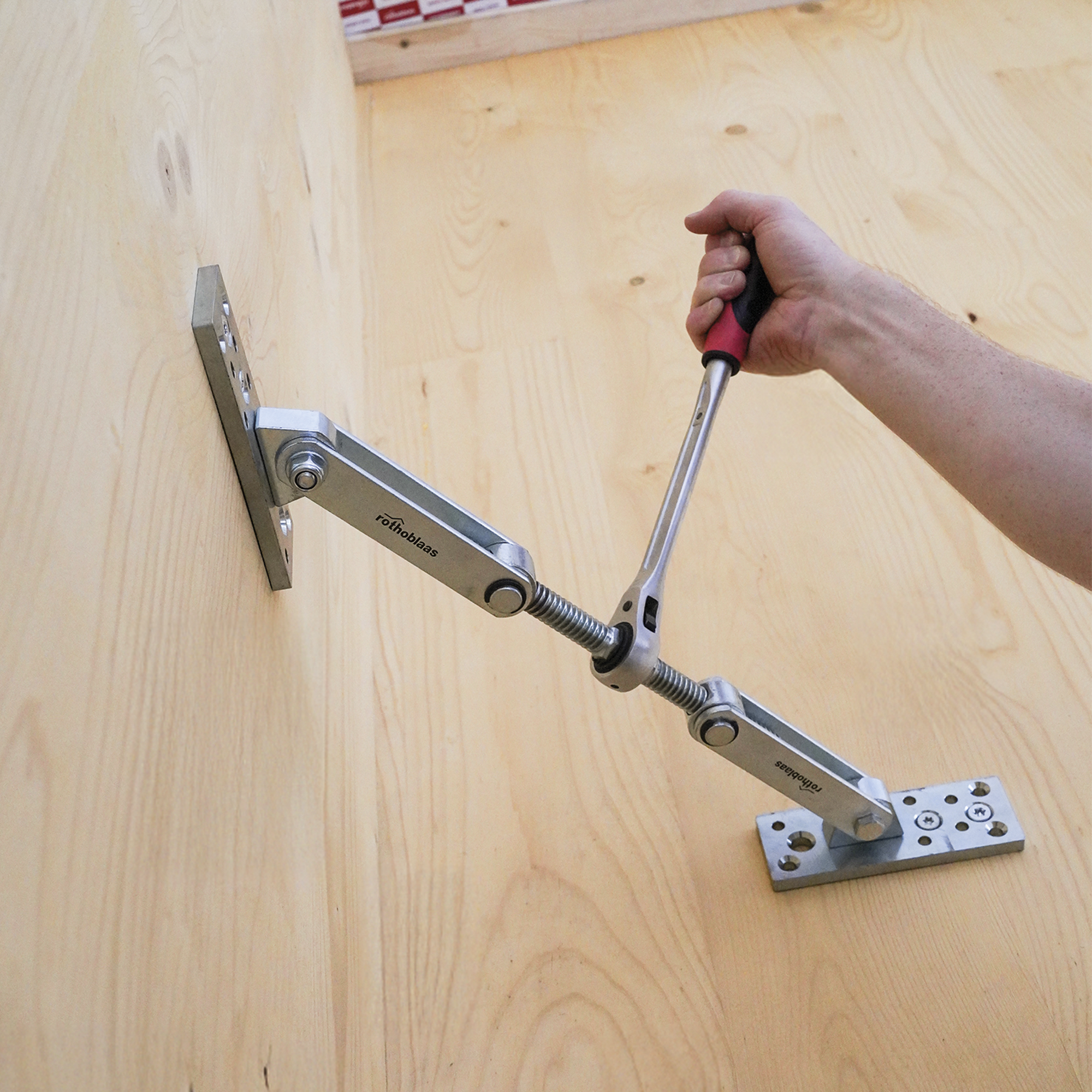

GEKO est le clameau de charpente Rothoblaas pour l’assemblage de murs en bois massif, de planchers avec lames empilées, et d’éléments lamellés-collés. Les plaques pivotantes à 360° s'adaptent à toutes les positions de montage, y compris dans les zones où l'espace est restreint, comme les angles et les surfaces inclinées. La fixation s'effectue à l'aide de vis et ne laisse que des marques minimes sur l'élément.
GEKO est compatible avec SKORPIO : ils partagent la même base et sont interchangeables au sein de la gamme d'outils de menuiserie.

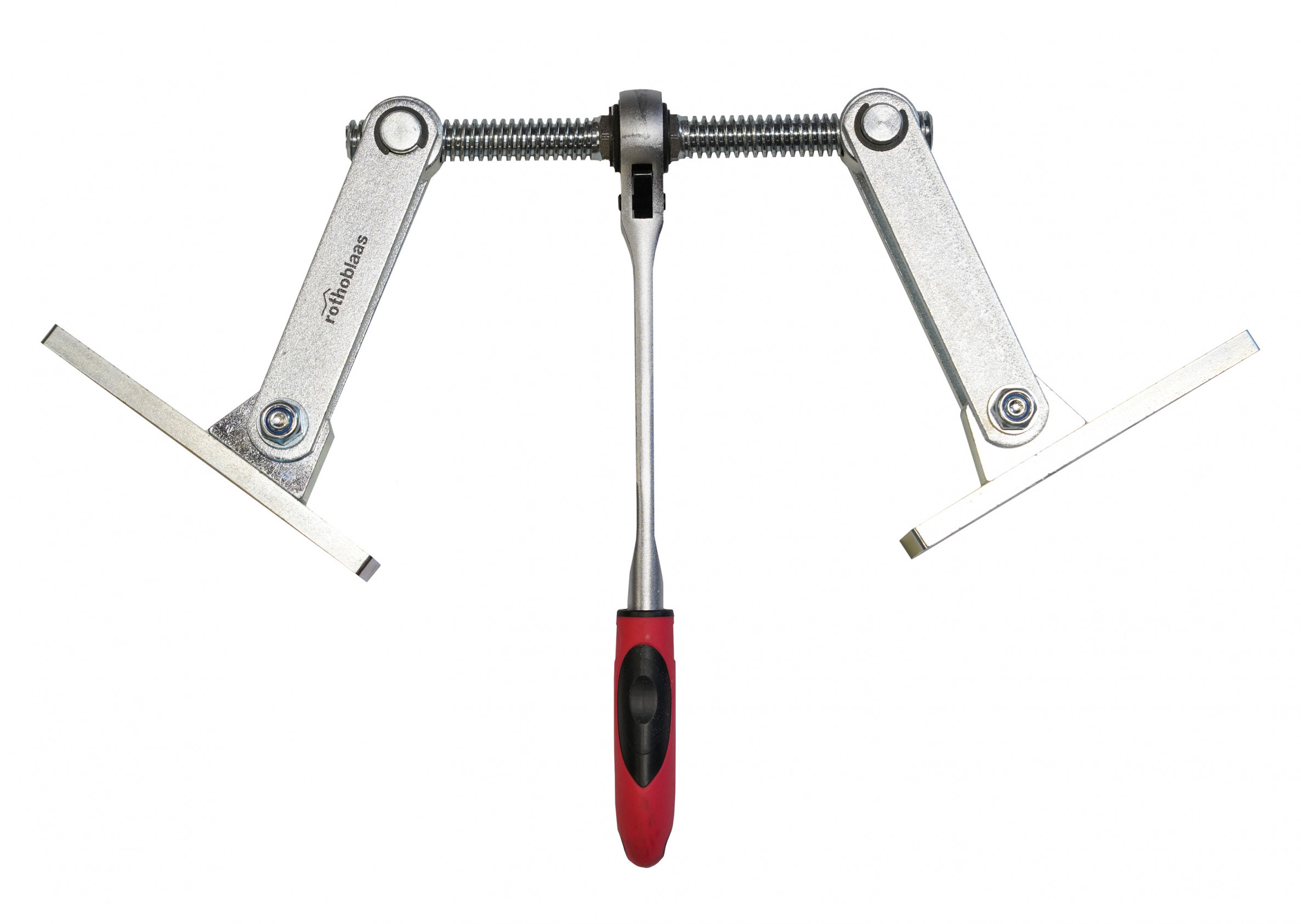

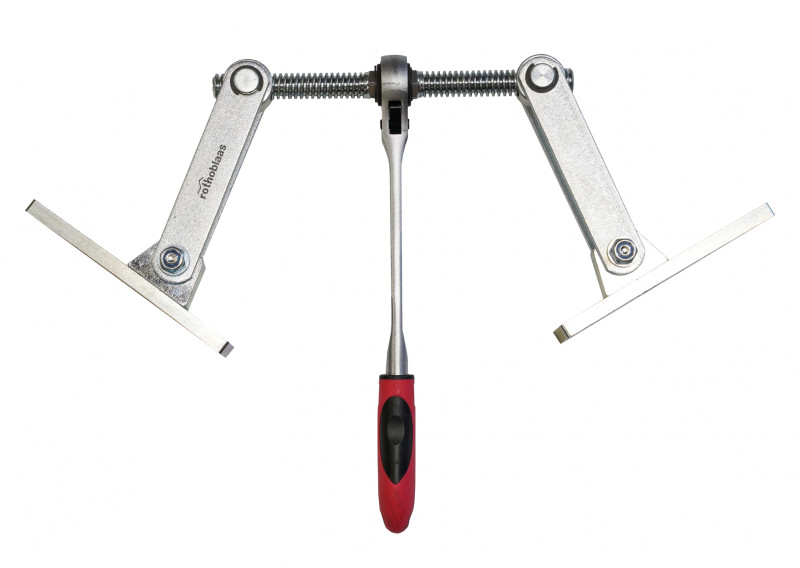

GEKO : plaques pivotantes à 360° et cliquet de charpente réversible

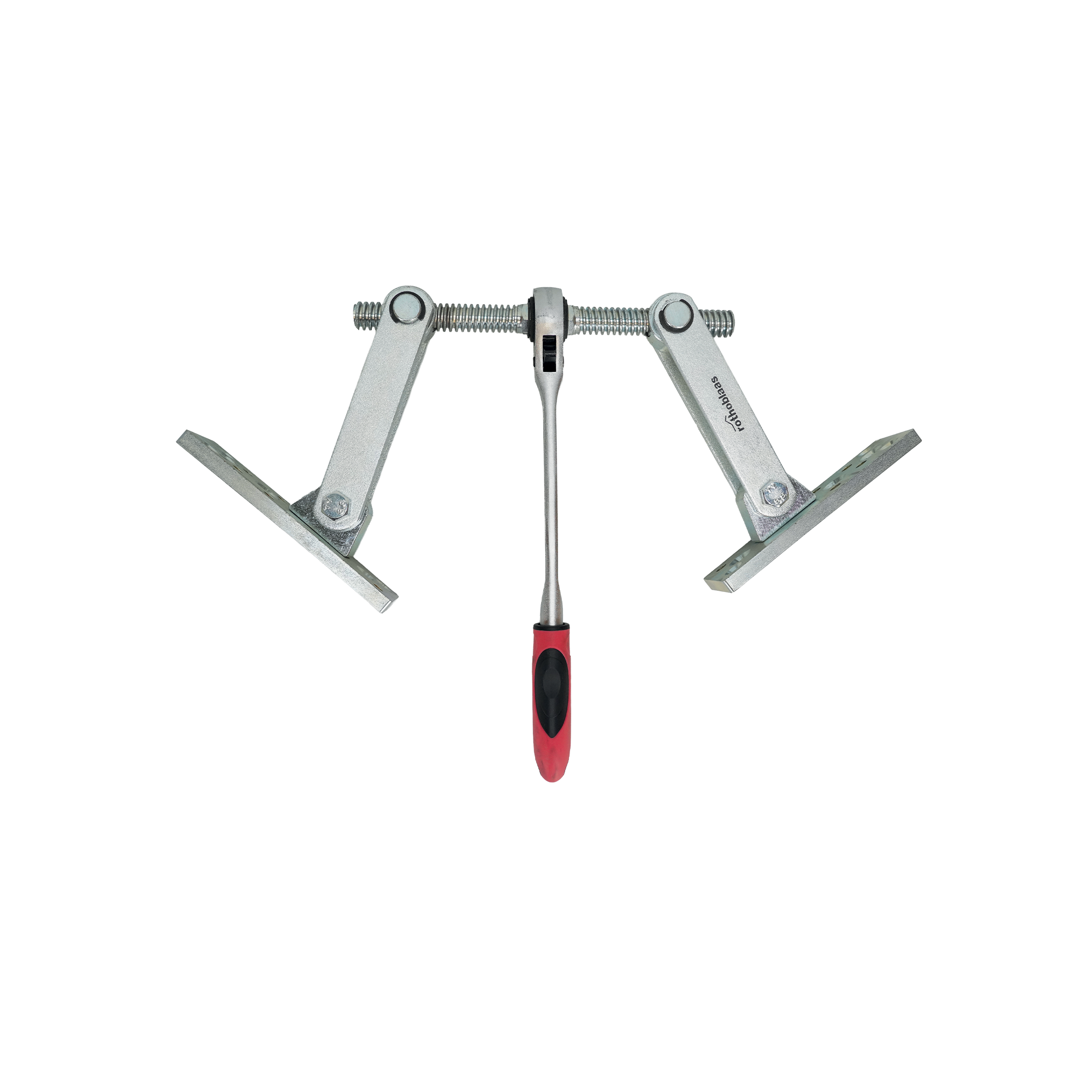

GEKO est composé de deux éléments : les plaques pivotantes en acier galvanisé et le cliquet réversible en acier moulé galvanisé.

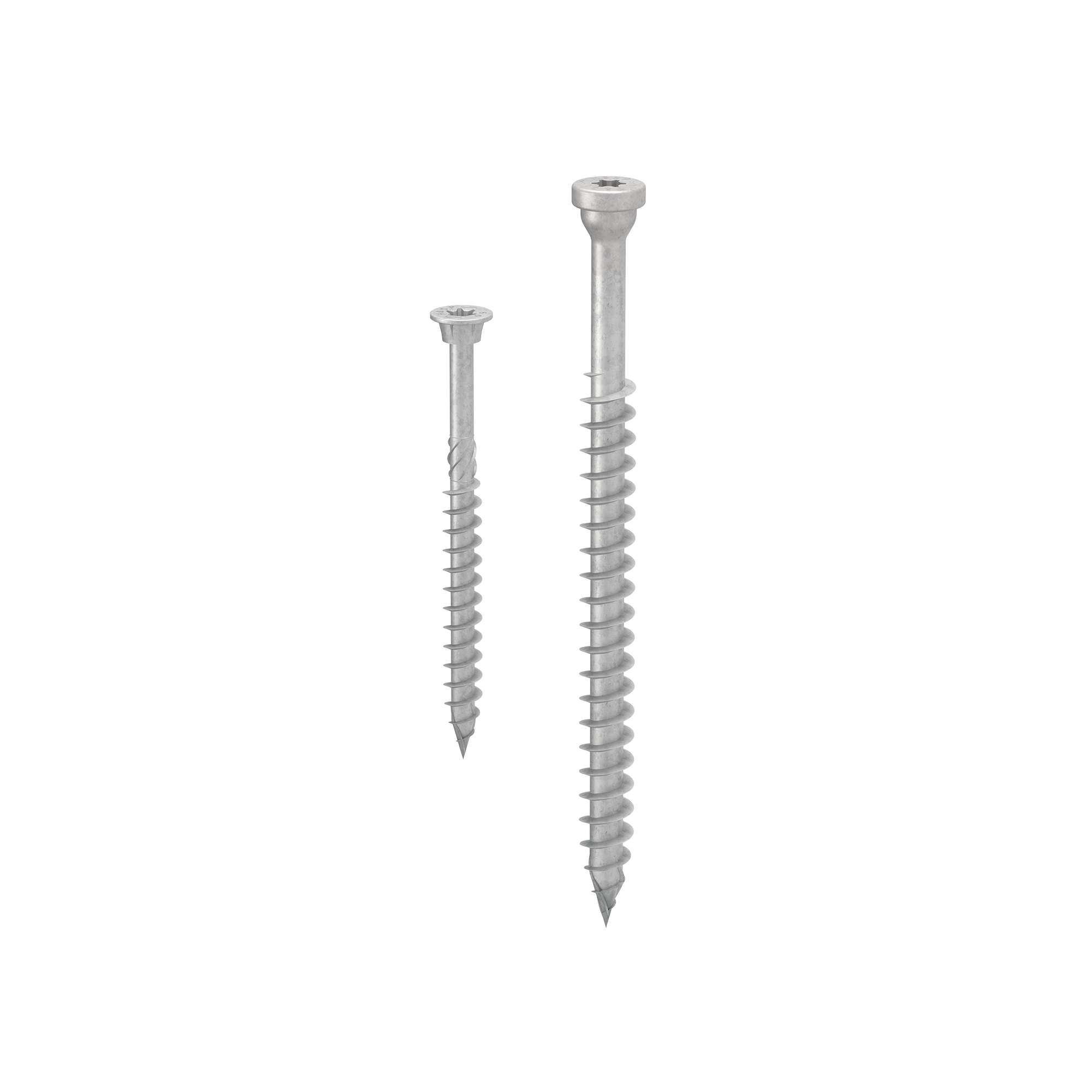

Les plaques se fixent dans n'importe quelle position grâce à leur rotation à 360°. La géométrie de la plaque prévoit 4 trous fraisés de Ø8 mm, 3 trous fraisés de Ø12 mm et 4 trous cylindriques de Ø8 mm, compatibles avec les vis HBS de Ø6–12 mm, LBS de Ø7 mm et VGS de Ø11 mm. Les plaques peuvent être remplacées à l'aide de l'accessoire GEKOP — plaques de rechange galvanisées 60 x 160 mm.

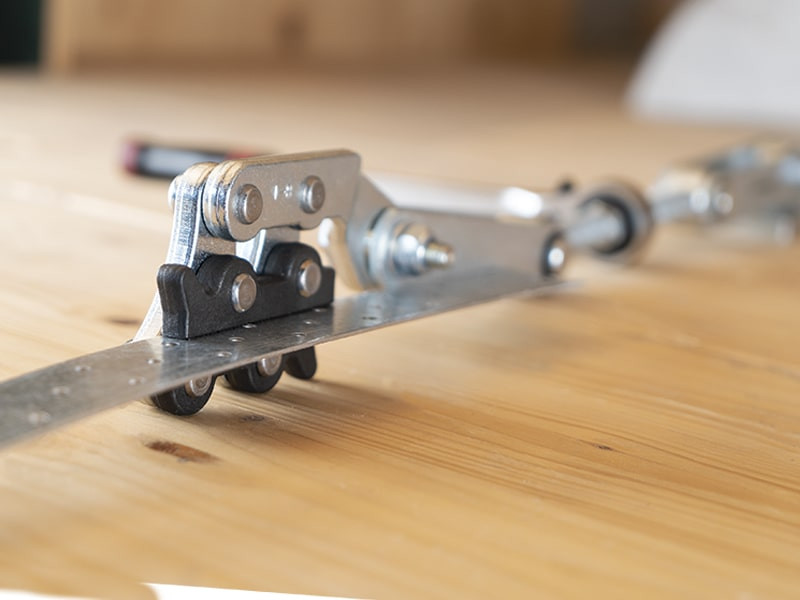

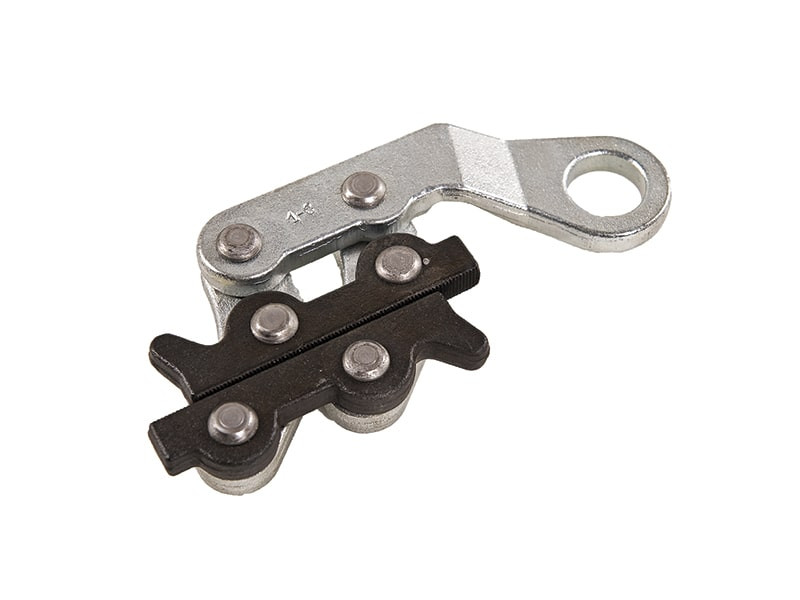

Le cliquet doté d'une poignée ergonomique en PVC permet un avancement progressif et contrôlé de la pression. Grâce à l'accessoire optionnel CLAMP1, il convient également pour la fixation de plaques perforées et de contreventements.
Caractéristiques techniques principales :
• Plage de réglage : 520–670 mm
• Plaques pivotantes à 360° en acier galvanisé
• 4 trous fraisés de Ø8 mm, 3 trous fraisés de Ø12 mm, 4 trous cylindriques de Ø8 mm
• Compatible avec HBS Ø6–12 mm, LBS Ø7 mm, VGS Ø11 mm
• Plaques remplaçables à l’aide de l’accessoire GEKOP 60x160 mm
• Cliquet réversible avec filet à pas lent
• Compatible avec SKORPIO — même système de base
GEKO est-il un outil de menuiserie professionnel pour bois structurel ?
Oui. GEKO est un clameau pour charpente en bois structurel qui applique la force de traction de manière progressive et contrôlée, sans créer de chocs ni déformations à la surface du bois.
Cela permet de compenser les tolérances dimensionnelles de préfabrication lors de l'assemblage et de préserver la géométrie du joint entre les éléments.
Existe-t-il d'autres versions du clameau GEKO pour la menuiserie ?
Oui. La série GEKO comprend trois versions : GEKO MINI pour les applications de précision et les espaces restreints, GEKO pour les applications standard sur chantier, GEKO MAXI pour les panneaux de grandes dimensions et les charges élevées.
Chaque version répond à un besoin spécifique en matière d'assemblage dans la menuiserie, tout en conservant la même logique de construction de base.
Documentation
-
Fiche technique
-
Pièces de rechange
GEKO
| CODE | description | pcs. |
|---|---|---|
| GEKO | PANEL PULLER | 1 |
| GEKOP | SPARE PLATE | 1 |
| CLAMP1 | RATCHET FOR PERFORATED TAPE | 1 |
