ÉTAI TIRANT POUSSANT POUR MURS EN BOIS PREFABRIQUES GIRAFFE
GIRAFFE : l’étai temporaire pour l’assemblage de murs ossature bois

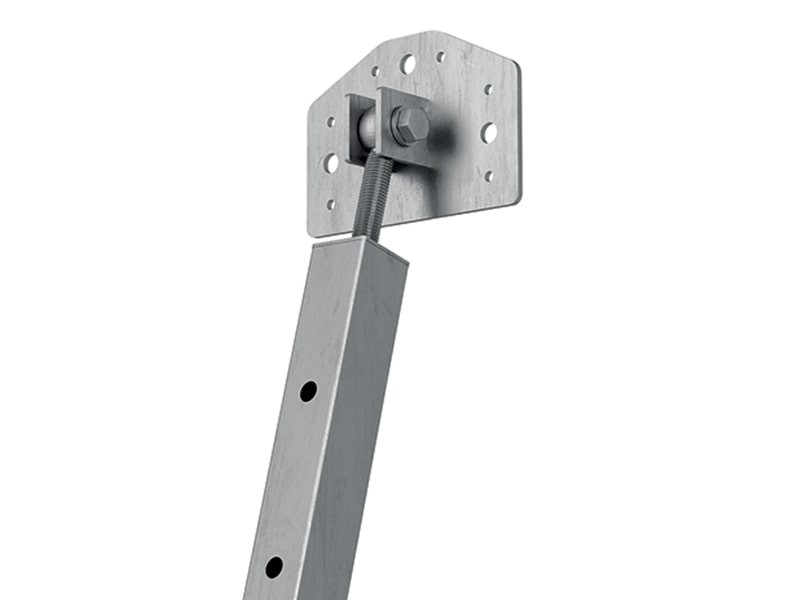

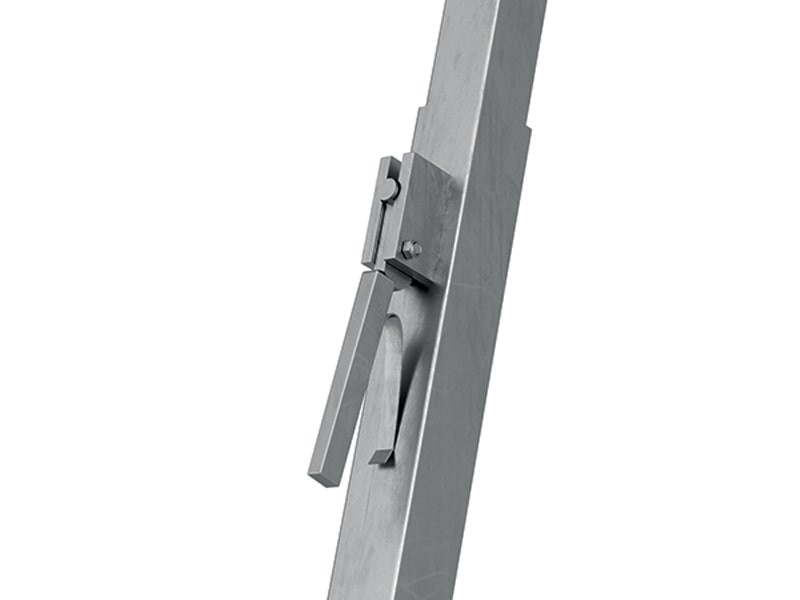

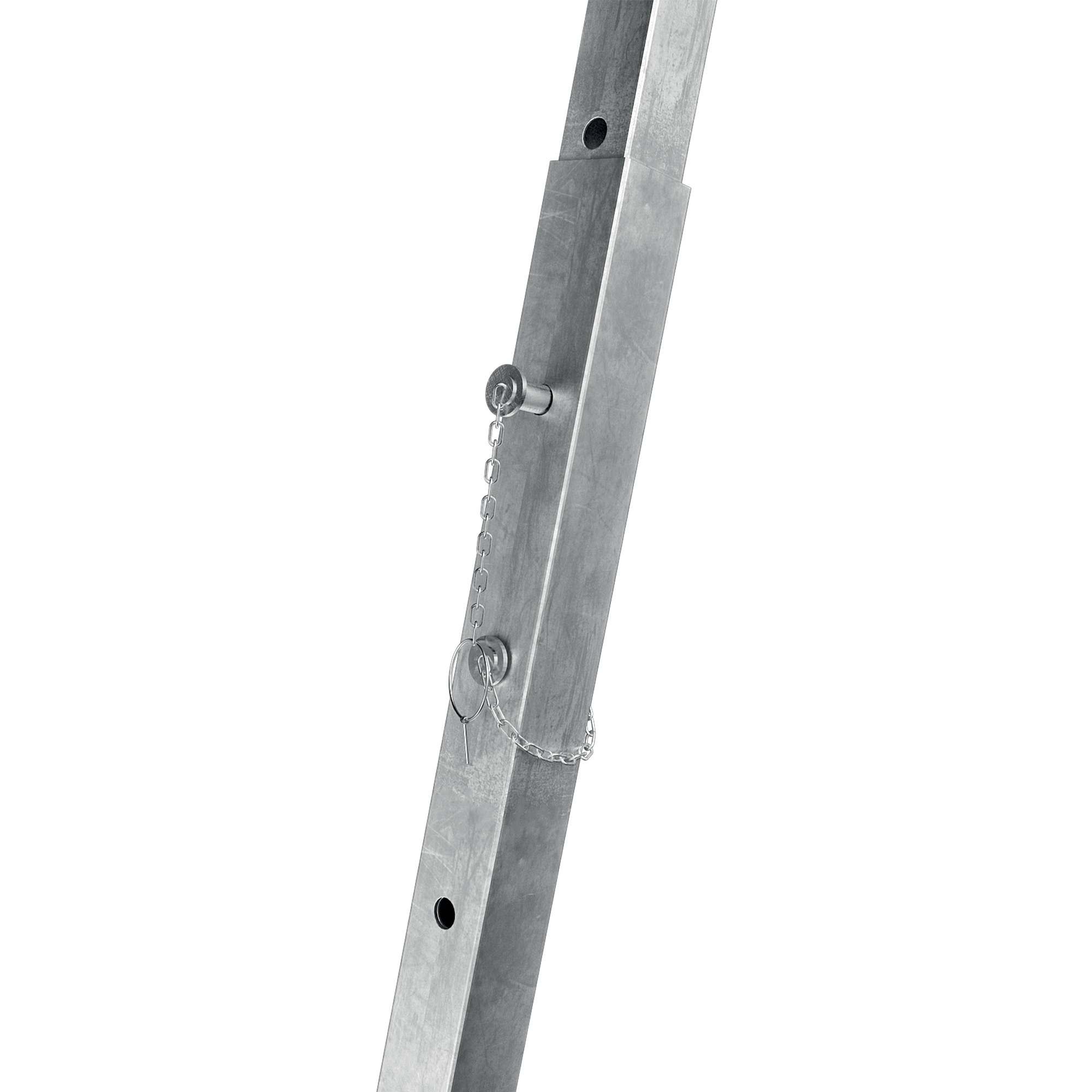

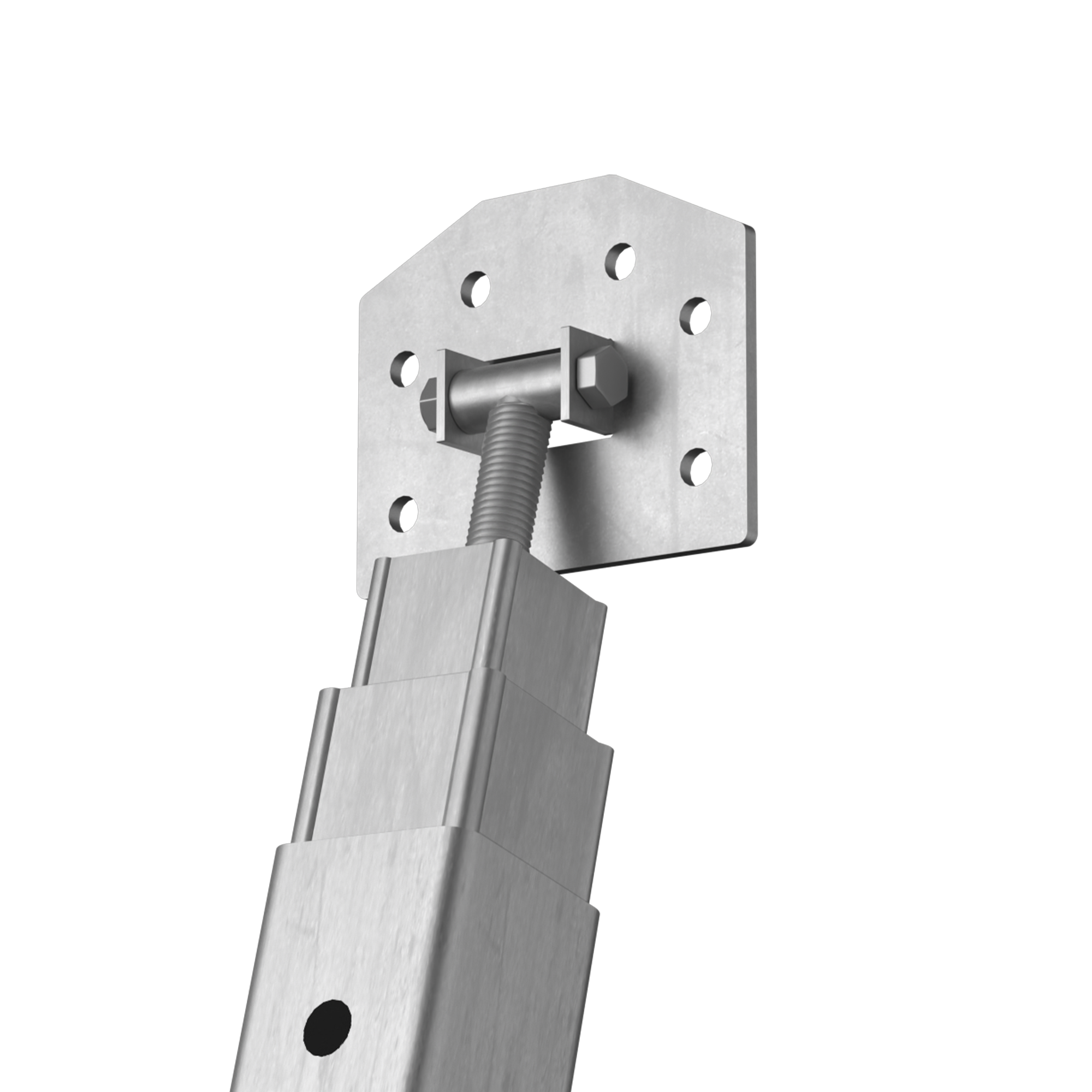

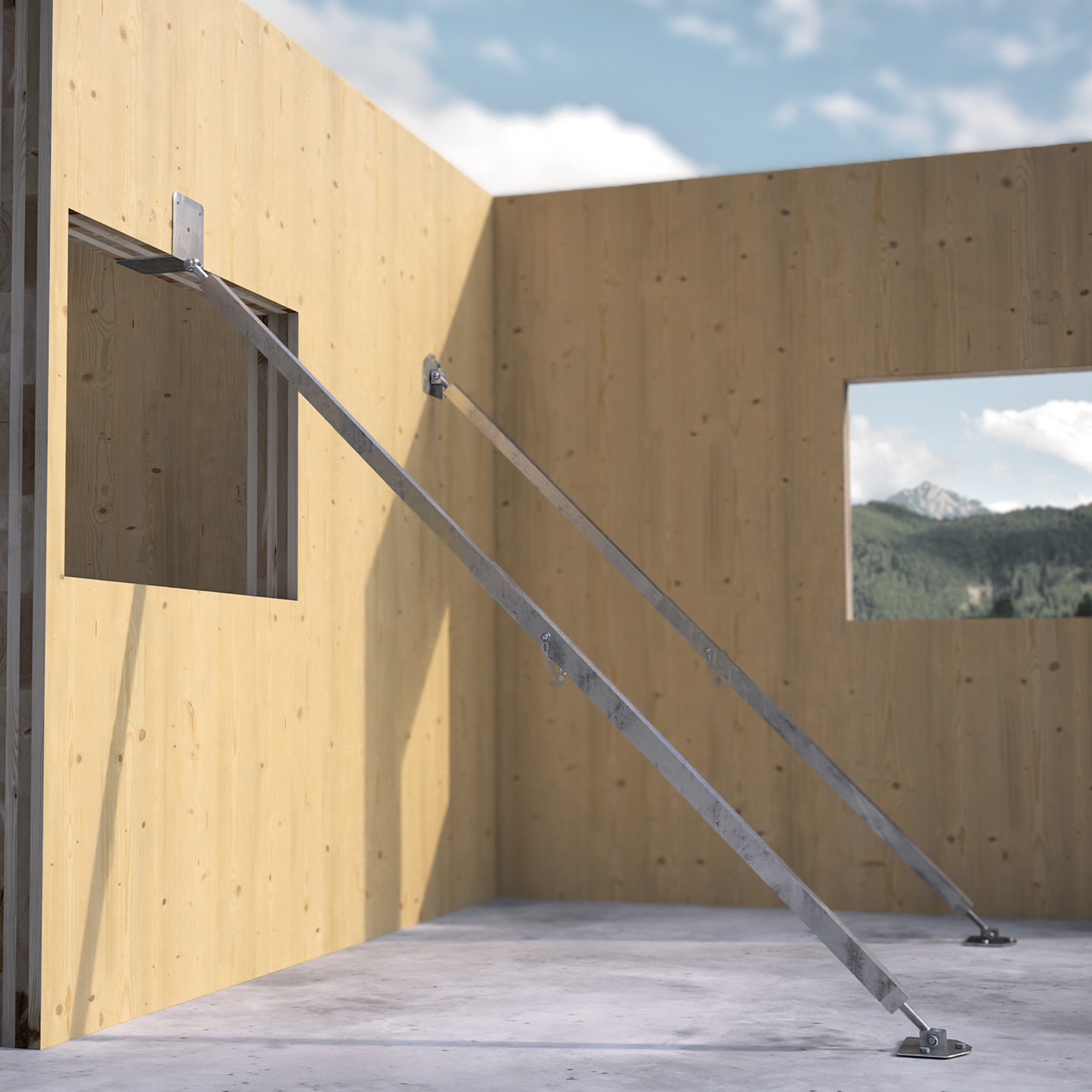

GIRAFFE est l’étai tirant poussant temporaire pour des murs en bois préfabriqués: il se positionne sur le mur et se règle en longueur à l'aide de la poignée sur la version de 6 m, et à l'aide des boulons sur les autres versions. Une fois fixé en haut du mur et en bas du plafond, le réglage de précision s'effectue en tournant l'étai : le filetage sur les plaques supérieure et inférieure permet de mettre le mur parfaitement d'aplomb. Avec la plaque GIRPLATECLICK, la fixation en haut s'effectue par simple encliquetage, sans avoir à monter sur l'échelle pour fixer la plaque à l'aide de vis supplémentaires.

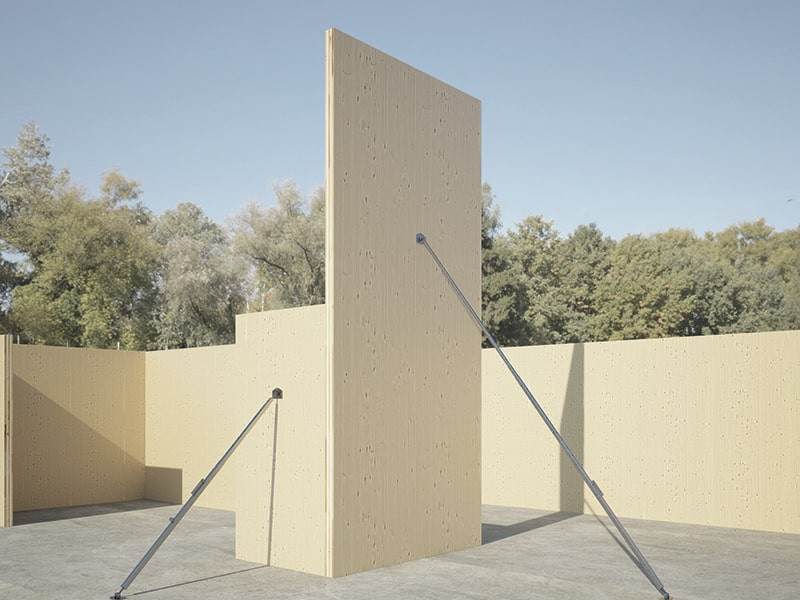

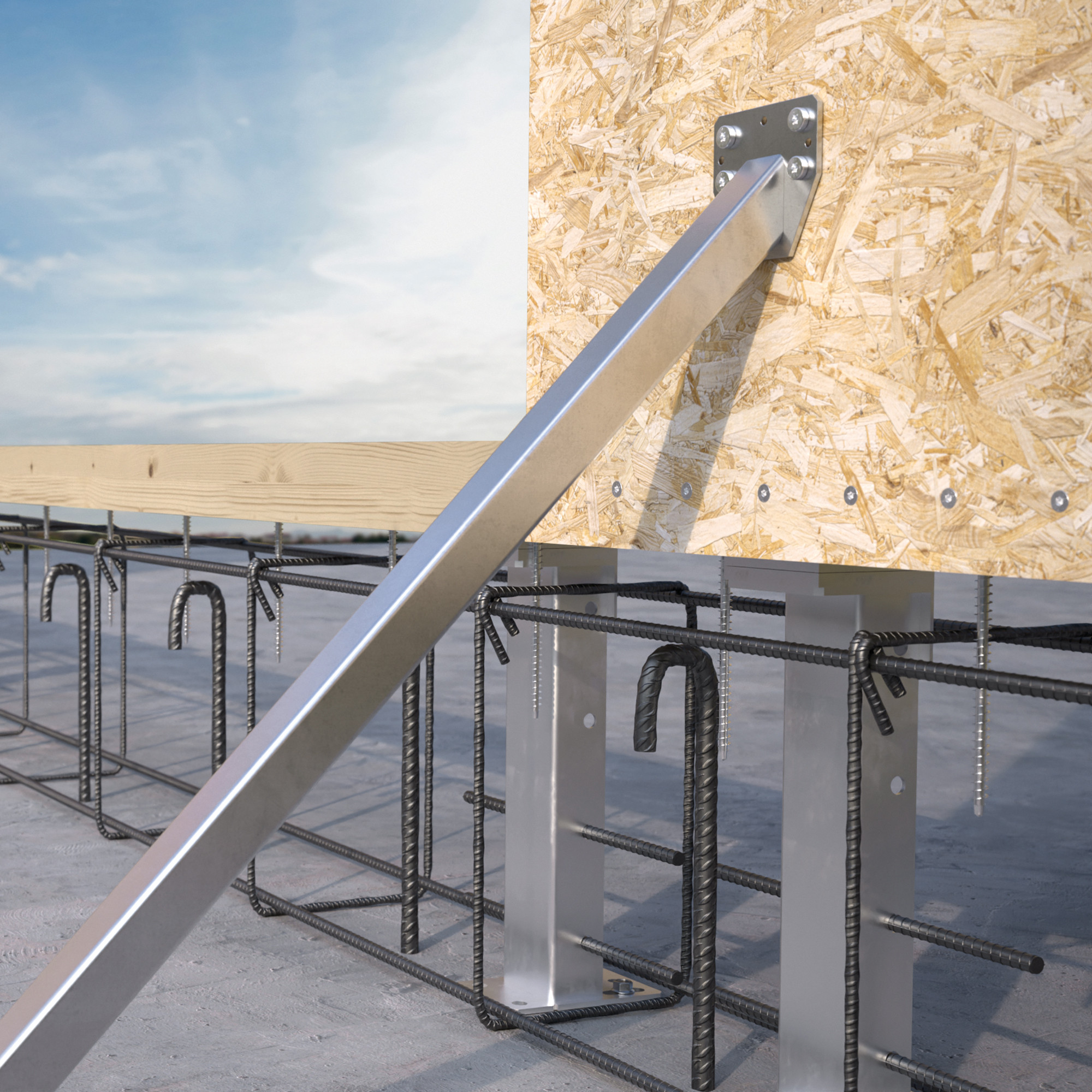

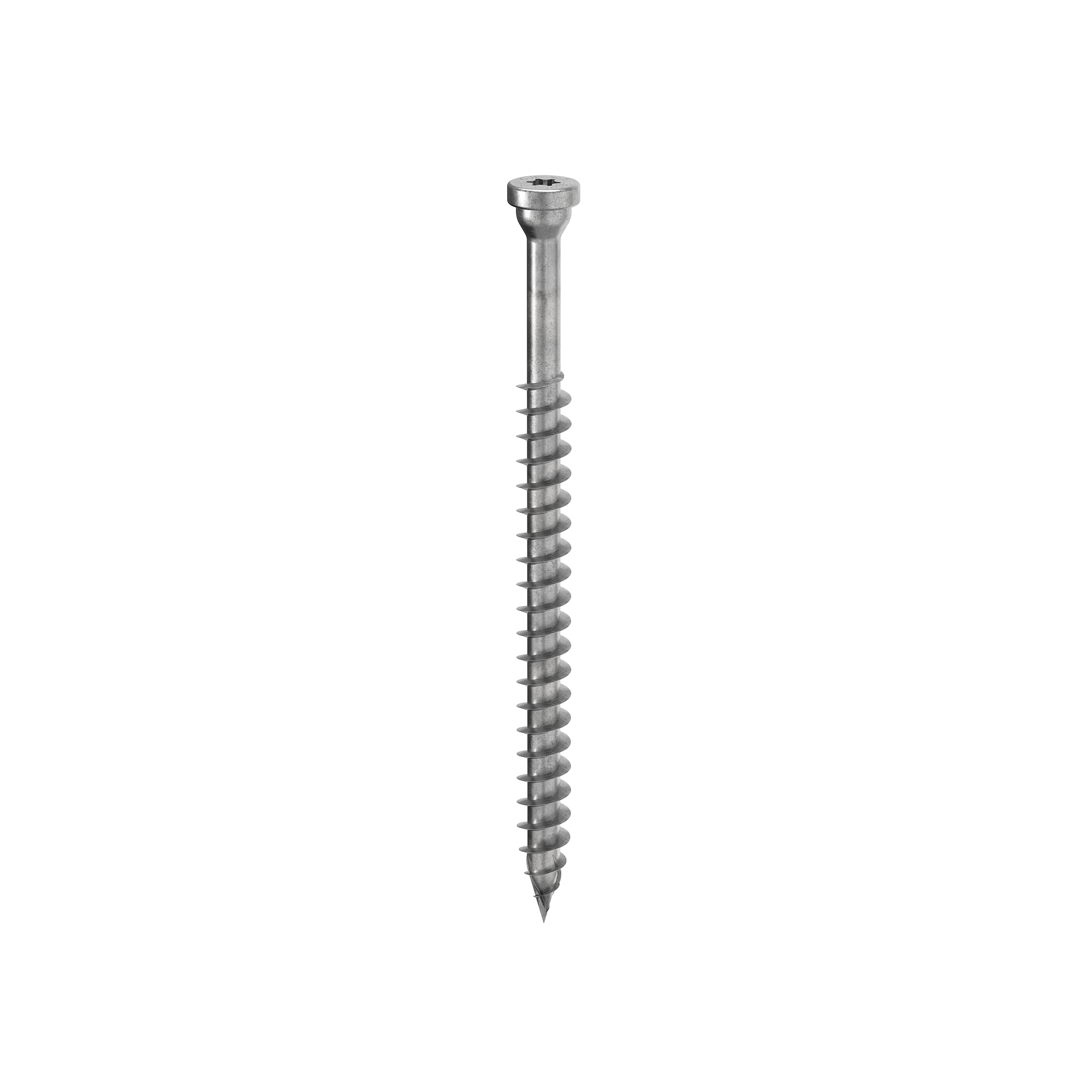

Il s'applique dans le tiers supérieur du mur, avec un angle compris entre 30° et 60°, et se fixe au plancher en bois à l'aide de vis HBS PLATE Ø10 ou au plancher en béton à l'aide d’ancrages SKR Ø12.
Les capacités de charge des vis sont déterminées conformément aux normes EN 1995:2014 et EN 1993:2005, en conformité avec l'ATE-11/0030, et s'appliquent aussi bien aux forces de compression que de traction.
Versions, matériaux et capacités de charge des étais pour murs ossature bois

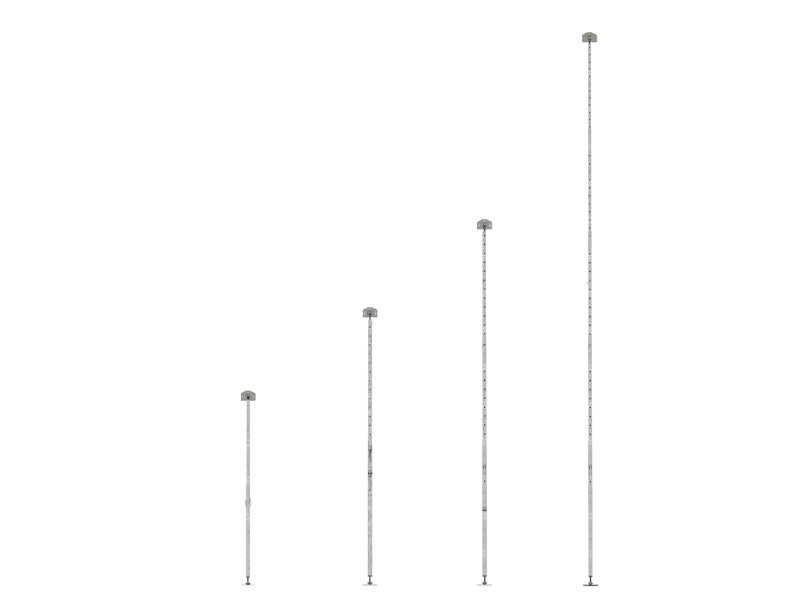

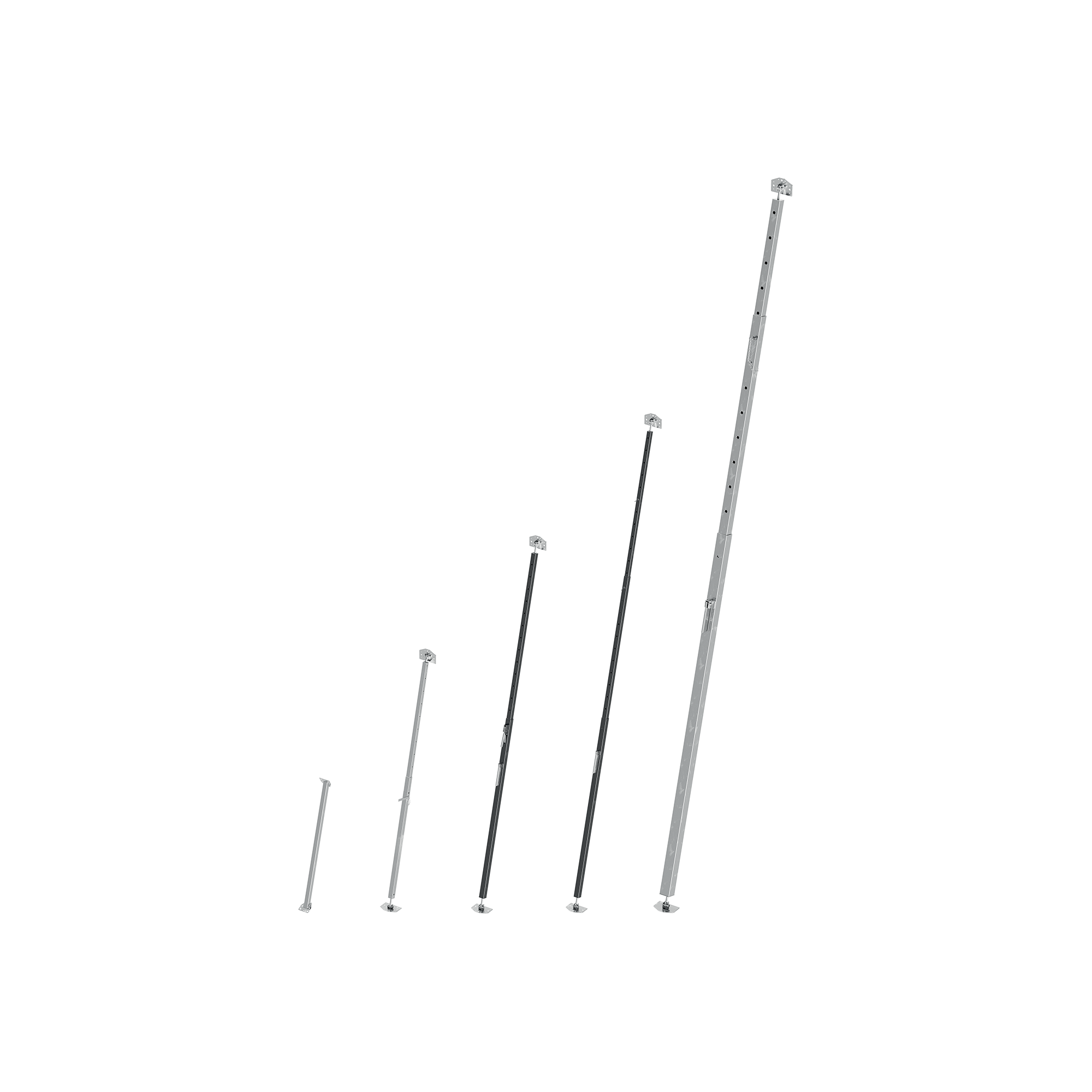

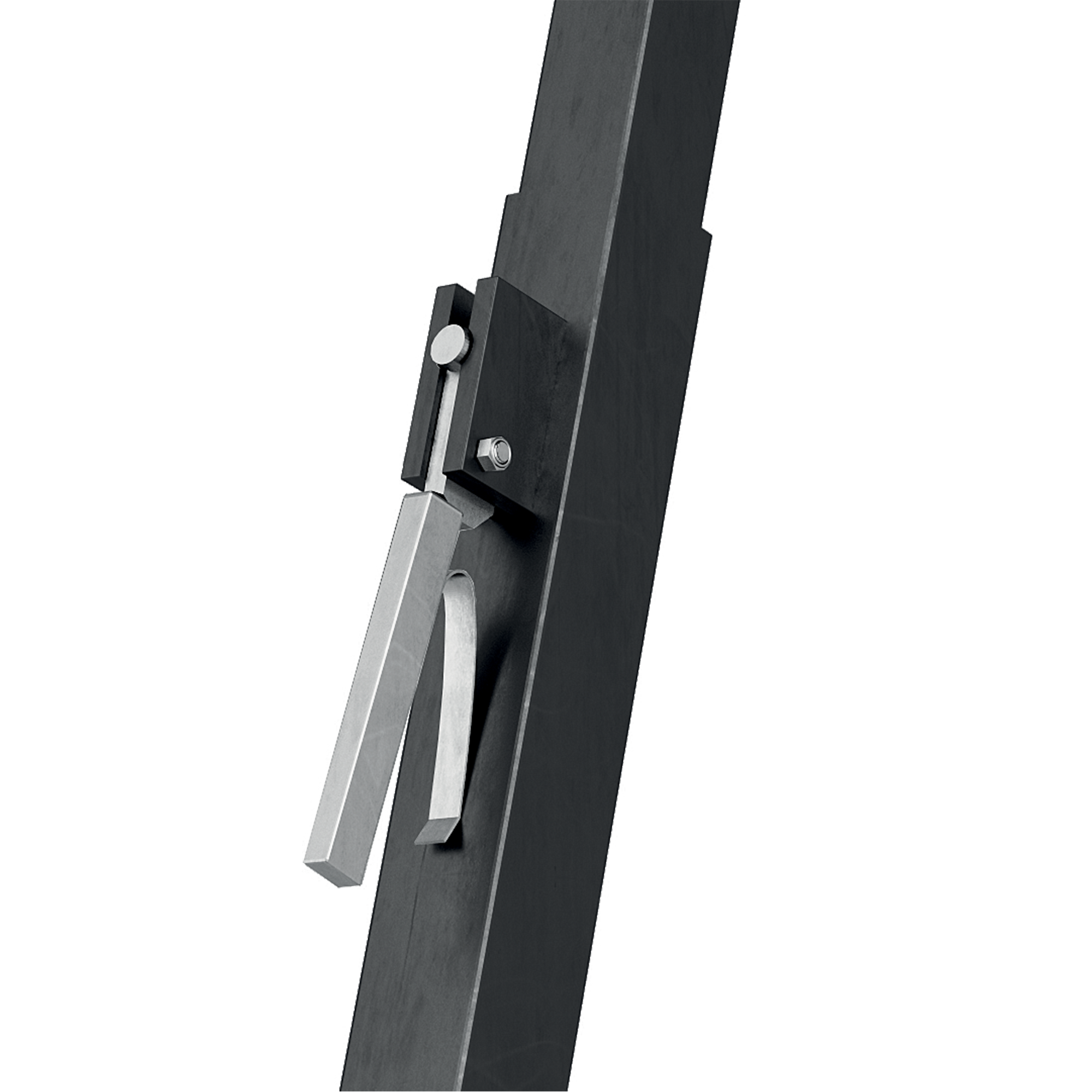

GIRAFFE est disponible en cinq versions de 1,0 à 6,0 m, en acier électrozingué, en trois versions en acier — dont une fixe à 45° — et en deux versions en aluminium 6060 extrudé. Le réglage s'effectue en deux étapes avec un arrêt automatique sur la version de 3,0 m. La version en aluminium de 6,0 m est conçue pour les murs en CLT sur deux étages, avec un Rmax pouvant atteindre 59,4 kN.

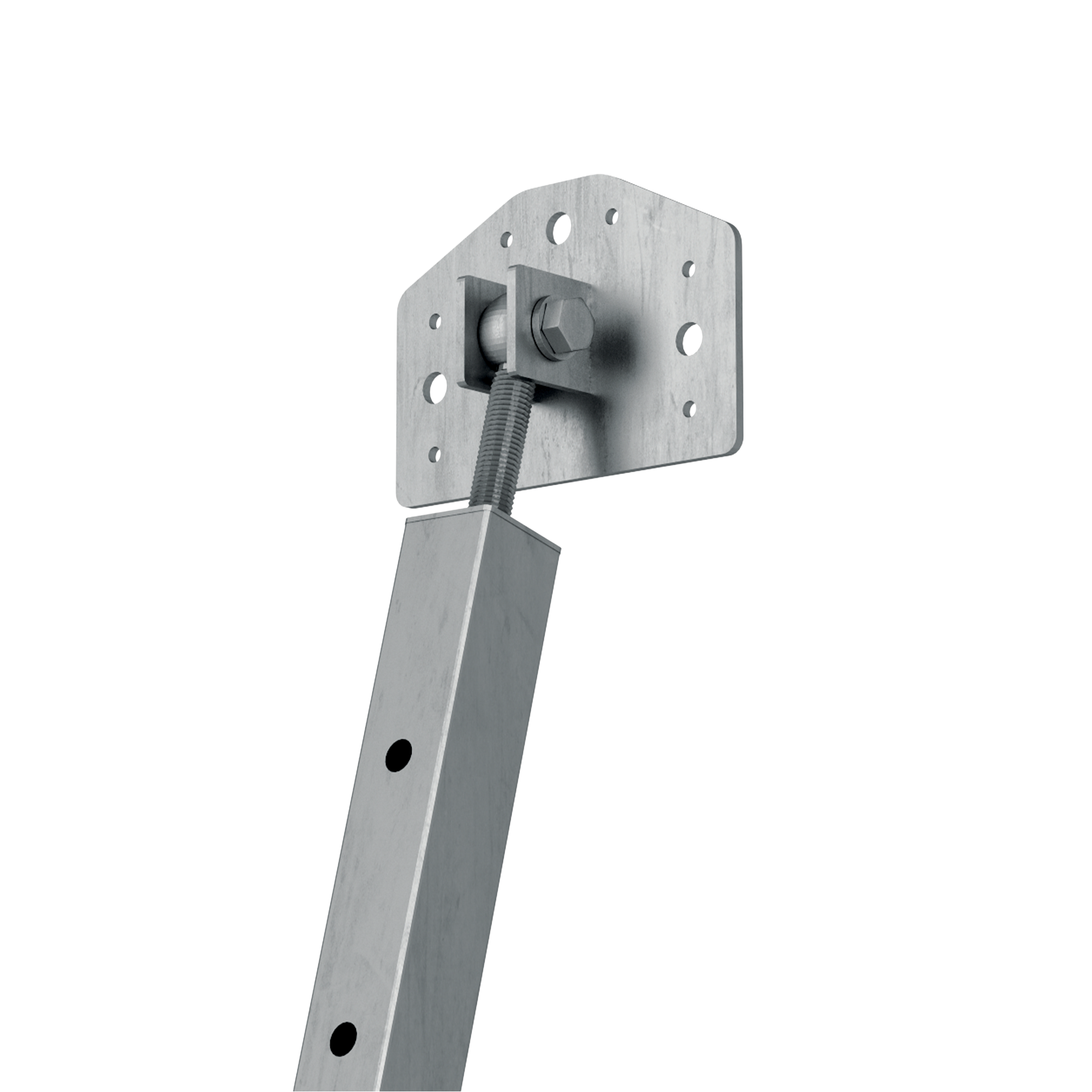

La plaque GIRPLATECLICK permet la fixation dans le tiers supérieur sans utiliser d'échelle.

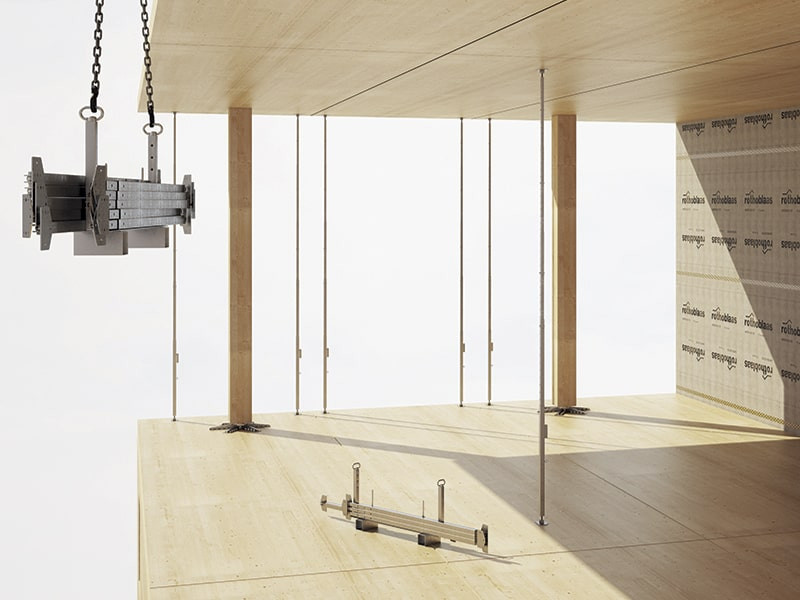

L'élément de transport GIRHOLDER permet de stocker et de transporter jusqu'à 20 étais de manière ordonnée.
Caractéristiques techniques principales :
• Poids : de 2,8 kg à 27,0 kg
• Réglage : 100+100 mm — 135+135 mm
• Capacité de charge Rmax GIR2200 : 5,0 kN à 2,20 m
• Capacité de charge Rmax GIR4000 : 4,5 kN à 4,0 m
• Capacité de charge Rmax GIR6000 : 59,4 kN à 3,0 m — 7,0 kN à 6,0 m
Comment installe-t-on un étai tirant poussant sur des murs ossature bois ?

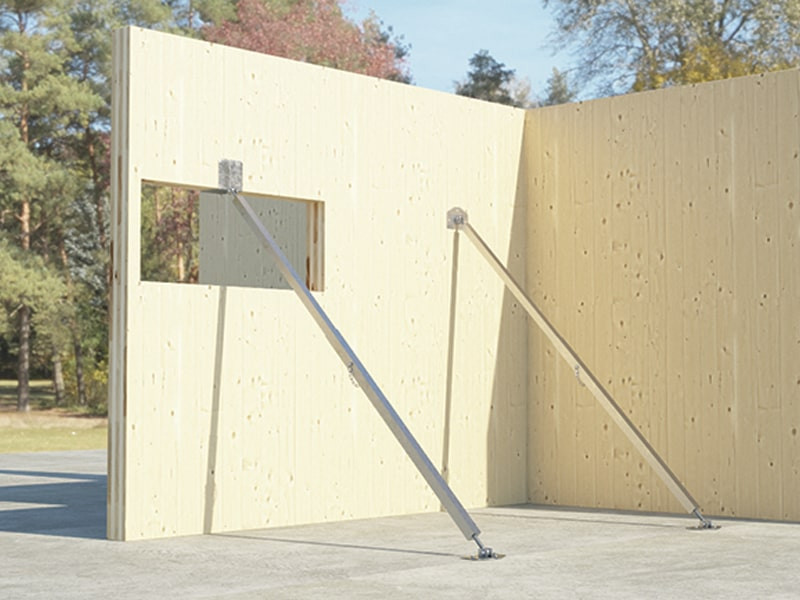

GIRAFFE se positionne dans le tiers supérieur du mur, avec un angle compris entre 30° et 60°. Le choix de la longueur doit être évalué en fonction des dimensions de l'élément, du type de plancher et de l'importance de la charge. Grâce au « GIRAFFE Calculation File », il est possible de calculer la force du vent sur le mur et de déterminer le nombre d'étais et de fixations nécessaires pour chaque application.
Étais pour murs ossature bois à deux étages : quelle version de GIRAFFE utiliser ?

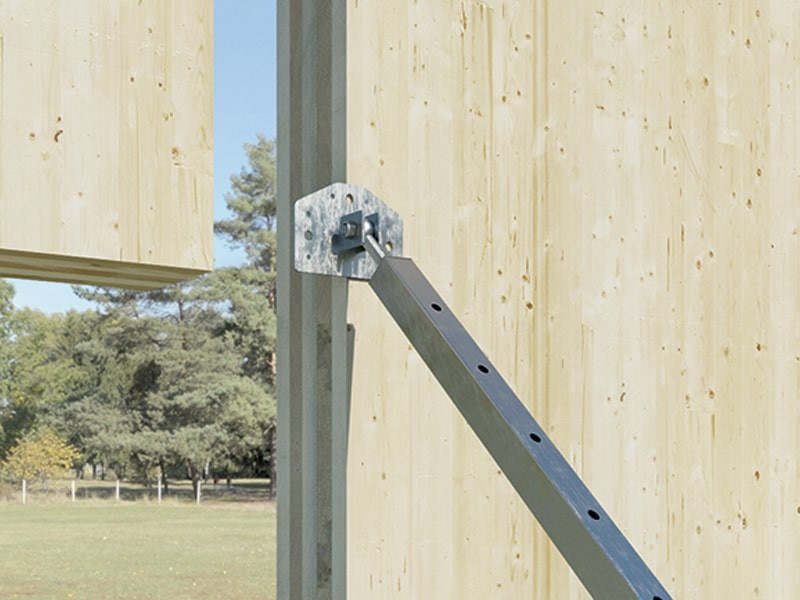

La version de 6 m est conçue pour des éléments s'étendant sur deux étages, d'une longueur maximale de 6,0 m et dotée d'un profilé de 80 × 80 mm en aluminium 6060 extrudé.
La capacité de charge Rmax varie de 59,4 kN à 3,0 m de flexion à 7,0 kN à 6,0 m. C'est également la version recommandée pour des poteaux en bois lamellé de grande hauteur.
Étai temporaire pour murs en bois préfabriqués : quelles forces GIRAFFE absorbe-t-il ?

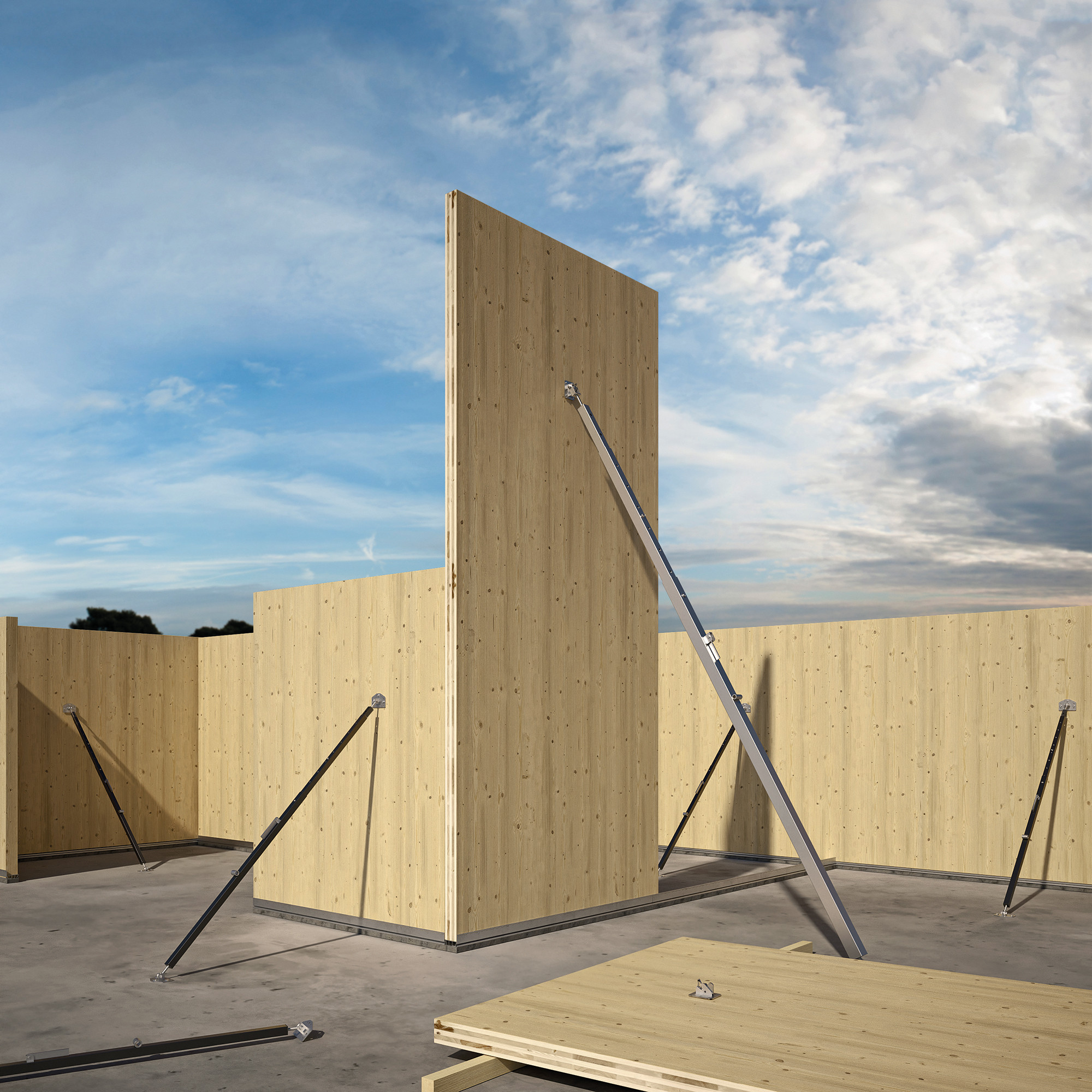

Contrairement à un étai de plancher, GIRAFFE agit en diagonale sur le mur et absorbe à la fois les forces de compression et de traction le long de son axe.
Les valeurs Rmax incluent déjà le facteur de sécurité. La fixation au mur et au plancher à l'aide de vis doit être vérifiée séparément à l'aide du fichier de support (« GIRAFFE Calculation File »).
Documentation
-
Fiche technique
-
Fiche technique USA
-
Revue Technique AUSTRALIE
-
Fichier CAO
-
GIRAFFE Calculation File
-
Fichiers pour Concrete Anchors
GIR451000
| CODE | description | L
[mm]
|
L
[in]
|
pcs. |
|---|---|---|---|---|

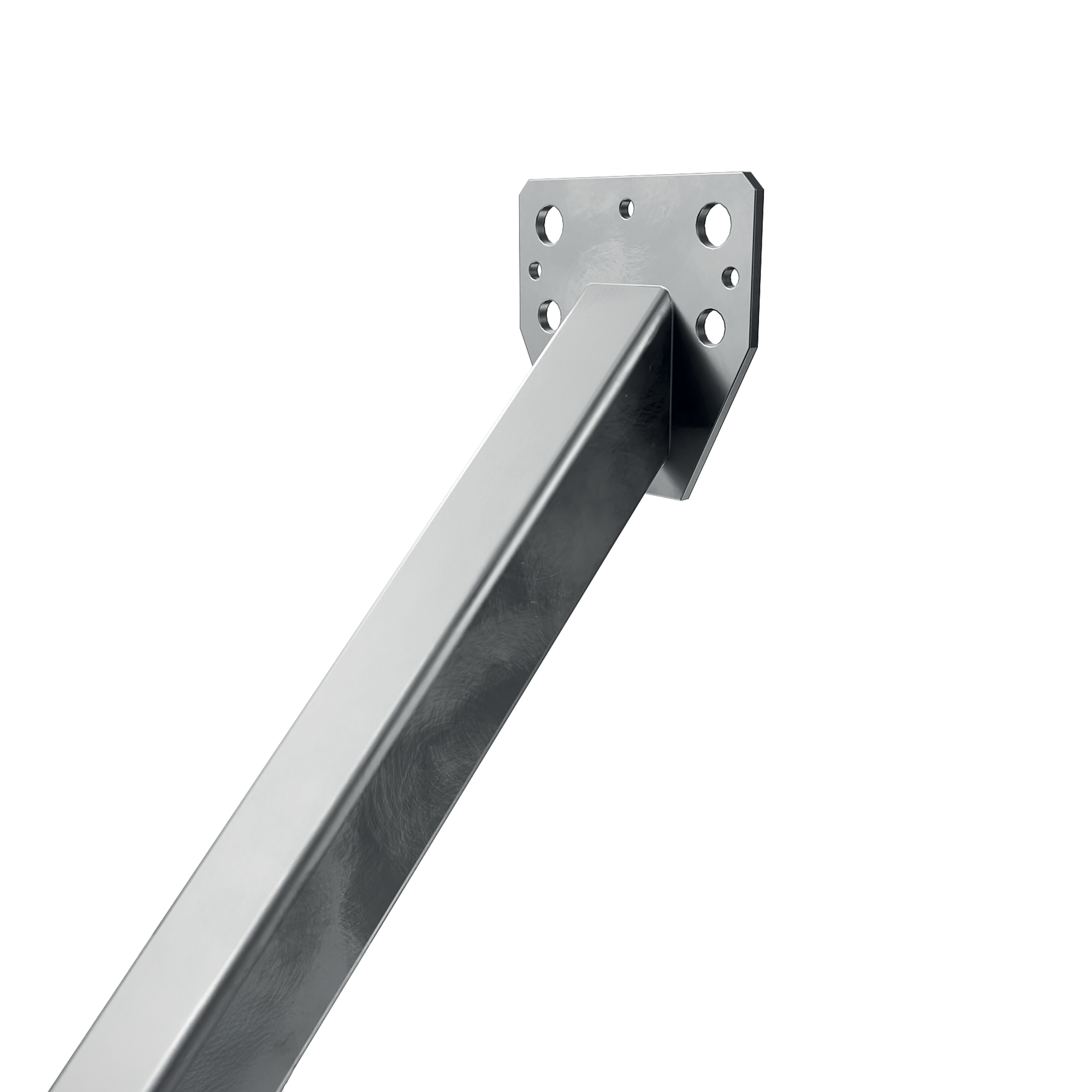

| GIR451000 | GIRAFFE ASSEMBLY SUPPORT 45° FIXED | 1000 | 39 3/8'' | 1 |
GIRAFFE
| CODE | description | L
[mm]
|
pcs. |
|---|---|---|---|
| GIR2200 | GIRAFFE ASSEMBLY SUPPORT 2,2m | 2200 | 1 |
| GIR3000 | GIRAFFE ASSEMBLY SUPPORT 3,0m | 3000 | 1 |
| GIR4000 | GIRAFFE ASSEMBLY SUPPORT 4,0m | 4000 | 1 |
| GIR6000 | GIRAFFE ASSEMBLY SUPPORT 6,0m | 6000 | 1 |
| CODE | description | pcs. |
|---|---|---|
| GIRHOLDER | TRANSPORT ELEMENT | 1 |
| GIRPLATE | SMALL SPARE PLATE | 1 |
| GIRPLATEL | LARGE SPARE PLATE | 1 |
| METSP22 | SPARE DOWEL FOR GIR2200 | 1 |
| METSP | SPARE DOWEL FOR GIR4000 | 1 |
| METSP6 | SPARE DOWEL FOR GIR6000 | 1 |
| METL | LEVER STOP WITH PIN FOR GIR3000 | 1 |
