LEWIS
MÈCHES HÉLICOÏDALES POUR PERÇAGES PROFONDS EN BOIS TENDRES ET BOIS DURS EUROPÉENS

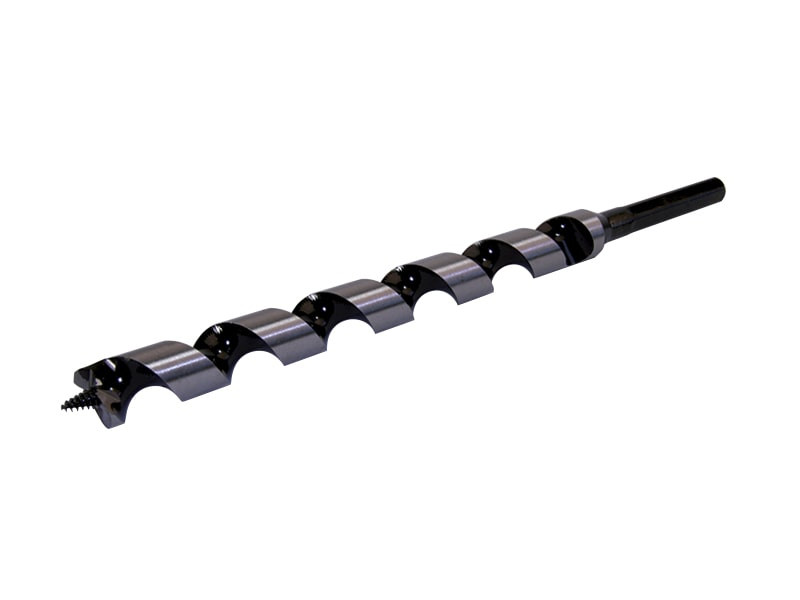

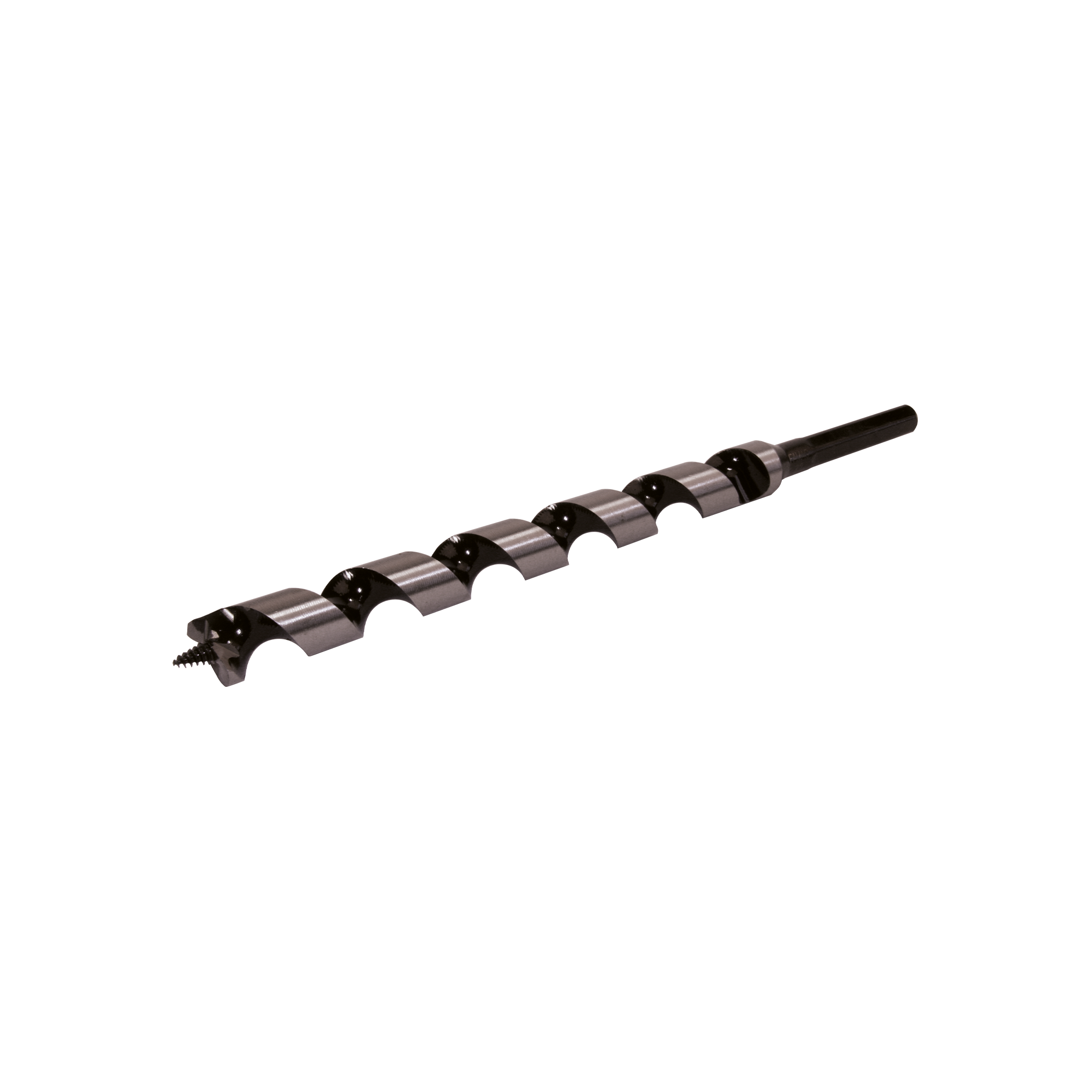

Avec cannelure en spirale ronde, pointe filetée, dent principale et dégrossisseuse de qualité élevée. Version avec tête indépendante et tige hexagonale (à partir de Ø8 mm). En acier allié spécifique pour outils (WS). Il est possible de percer des trous de plus de 2 mètres avec les deux versions longues (Ø13 mm et Ø16 mm), qui sont optimales pour l'installation de tiges filetées RTR.
Documentation
-
Fiche technique
LEWIS
| CODE | d
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|
| F1410205 | 5 | 235 | 1 |
| F1410206 | 6 | 235 | 1 |
| F1410207 | 7 | 235 | 1 |
| F1410208 | 8 | 235 | 1 |
| F1410210 | 10 | 235 | 1 |
| F1410212 | 12 | 235 | 1 |
| F1410214 | 14 | 235 | 1 |
| F1410216 | 16 | 235 | 1 |
| F1410218 | 18 | 235 | 1 |
| F1410220 | 20 | 235 | 1 |
| F1410222 | 22 | 235 | 1 |
| F1410224 | 24 | 235 | 1 |
| F1410228 | 28 | 235 | 1 |
| F1410230 | 30 | 235 | 1 |
| F1410232 | 32 | 235 | 1 |
| F1410305 | 5 | 320 | 1 |
| F1410306 | 6 | 320 | 1 |
| F1410307 | 7 | 320 | 1 |
| F1410308 | 8 | 320 | 1 |
| F1410309 | 9 | 320 | 1 |
| F1410310 | 10 | 320 | 1 |
| F1410312 | 12 | 320 | 1 |
| F1410314 | 14 | 320 | 1 |
| F1410316 | 16 | 320 | 1 |
| F1410318 | 18 | 320 | 1 |
| F1410320 | 20 | 320 | 1 |
| F1410322 | 22 | 320 | 1 |
| F1410324 | 24 | 320 | 1 |
| F1410326 | 26 | 320 | 1 |
| F1410328 | 28 | 320 | 1 |
| F1410330 | 30 | 320 | 1 |
| F1410332 | 32 | 320 | 1 |
| F1410407 | 7 | 460 | 1 |
| F1410408 | 8 | 460 | 1 |
| F1410410 | 10 | 460 | 1 |
| F1410412 | 12 | 460 | 1 |
| F1410414 | 14 | 460 | 1 |
| F1410416 | 16 | 460 | 1 |
| F1410418 | 18 | 460 | 1 |
| F1410420 | 20 | 460 | 1 |
| F1410422 | 22 | 460 | 1 |
| F1410424 | 24 | 460 | 1 |
| F1410426 | 26 | 460 | 1 |
| F1410428 | 28 | 460 | 1 |
| F1410430 | 30 | 460 | 1 |
| F1410432 | 32 | 460 | 1 |
| F1410440 | 40 | 460 | 1 |
| F1410450 | 50 | 460 | 1 |
| F1410612 | 12 | 650 | 1 |
| F1410614 | 14 | 650 | 1 |
| F1410616 | 16 | 650 | 1 |
| F1410618 | 18 | 650 | 1 |
| F1410620 | 20 | 650 | 1 |
| F1410622 | 22 | 650 | 1 |
| F1410624 | 24 | 650 | 1 |
| F1410626 | 26 | 650 | 1 |
| F1410628 | 28 | 650 | 1 |
| F1410630 | 30 | 650 | 1 |
| F1410632 | 32 | 650 | 1 |
| F1410014 | 14 | 1080 | 1 |
| F1410016 | 16 | 1080 | 1 |
| F1410018 | 18 | 1080 | 1 |
| F1410020 | 20 | 1080 | 1 |
| F1410022 | 22 | 1080 | 1 |
| F1410024 | 24 | 1080 | 1 |
| F1410026 | 26 | 1080 | 1 |
| F1410028 | 28 | 1080 | 1 |
| F1410030 | 30 | 1080 | 1 |
| F1410032 | 32 | 1080 | 1 |
| F1410134 | 34 | 1000 | 1 |
| F1410136 | 36 | 1000 | 1 |
| F1410138 | 38 | 1000 | 1 |
| F1410140 | 40 | 1000 | 1 |
| F1410145 | 45 | 1000 | 1 |
| F1410150 | 50 | 1000 | 1 |

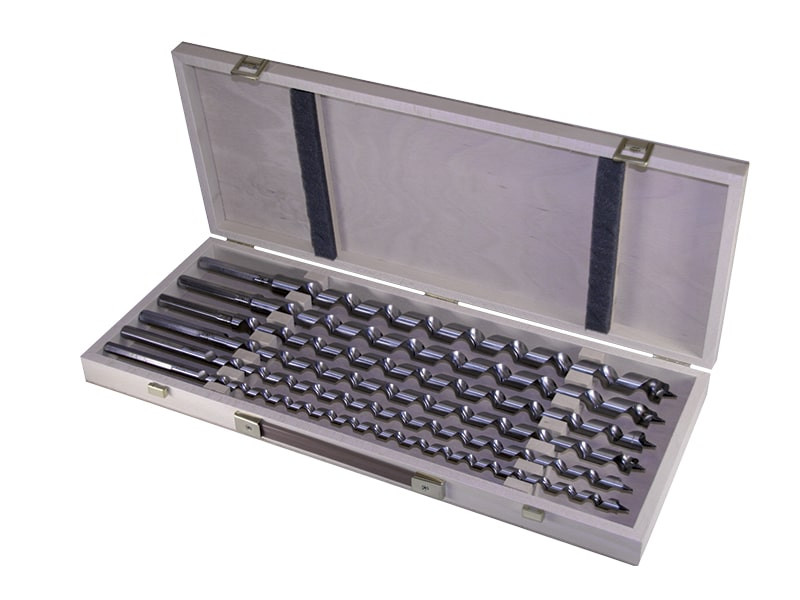

LEWIS-SET
| CODE | version | L
[mm]
|
pcs. |
|---|---|---|---|
| F1410200 | Ø6, 8, 10, 12, 14, 16, 18, 20 mm | 235 | 1 |
| F1410303 | Ø10, 12, 14, 16, 18, 20, 22, 24 mm | 320 | 1 |
| F1410403 | Ø10, 12, 14, 16, 18, 20, 22, 24 mm | 460 | 1 |
LEWIS-INCH
| CODE | version | d
[mm]
|
L
[mm]
|
L
[in]
|
pcs. |
|---|---|---|---|---|---|
| F1416510 | 3/8 inch | 9.525 | 460 | 18 1/8'' | 1 |
| F1416512 | 7/16 inch | 11.11 | 460 | 18 1/8'' | 1 |
| F1416513 | 1/2 inch | 12.7 | 460 | 18 1/8'' | 1 |
| F1416515 | 9/16 inch | 14.287 | 460 | 18 1/8'' | 1 |
| F1416516 | 5/8 inch | 15.875 | 460 | 18 1/8'' | 1 |
| F1416518 | 11/16 inch | 17.462 | 460 | 18 1/8'' | 1 |
| F1416520 | 3/4 inch | 19.05 | 460 | 18 1/8'' | 1 |
| F1416521 | 13/16 inch | 20.637 | 460 | 18 1/8'' | 1 |
| F1416523 | 7/8 inch | 22.225 | 460 | 18 1/8'' | 1 |
| F1416524 | 15/16 inch | 23.813 | 460 | 18 1/8'' | 1 |
| F1416526 | 1 inch | 25.4 | 460 | 18 1/8'' | 1 |
| F1416529 | 1 1/8 inch | 28.58 | 460 | 18 1/8'' | 1 |
| F1416532 | 1 1/4 inch | 31.75 | 460 | 18 1/8'' | 1 |
| F1416535 | 1 3/8 inch | 34.93 | 460 | 18 1/8'' | 1 |
| F1416539 | 1 1/2 inch | 38.1 | 460 | 18 1/8'' | 1 |
