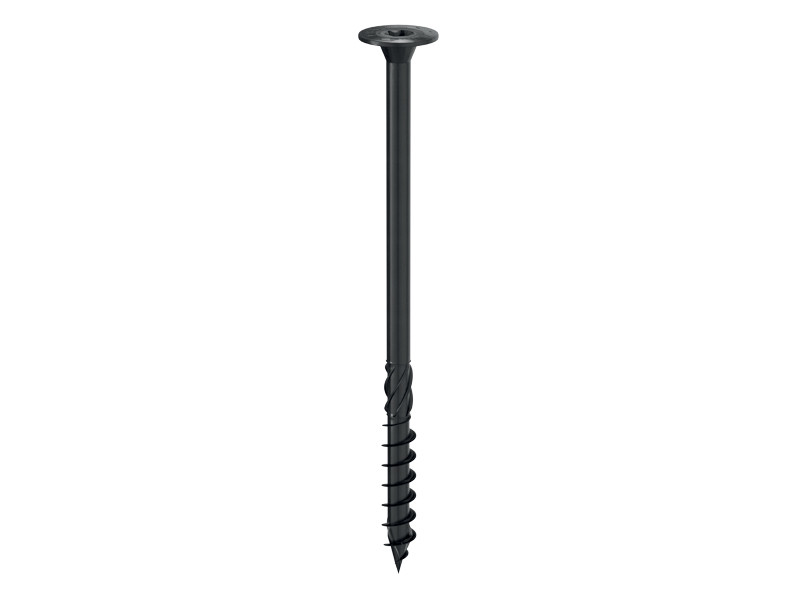

TBS FRAME
VIS À TÊTE LARGE PLATE
Der große Tellerkopf garantiert eine ausgezeichnete Befestigung der Verbindung; die flache Form ermöglicht eine Verbindung ohne zusätzliche Stärken auf der Holzoberfläche, sodass die Platten ohne Hindernisse am selben Element befestigt werden können.

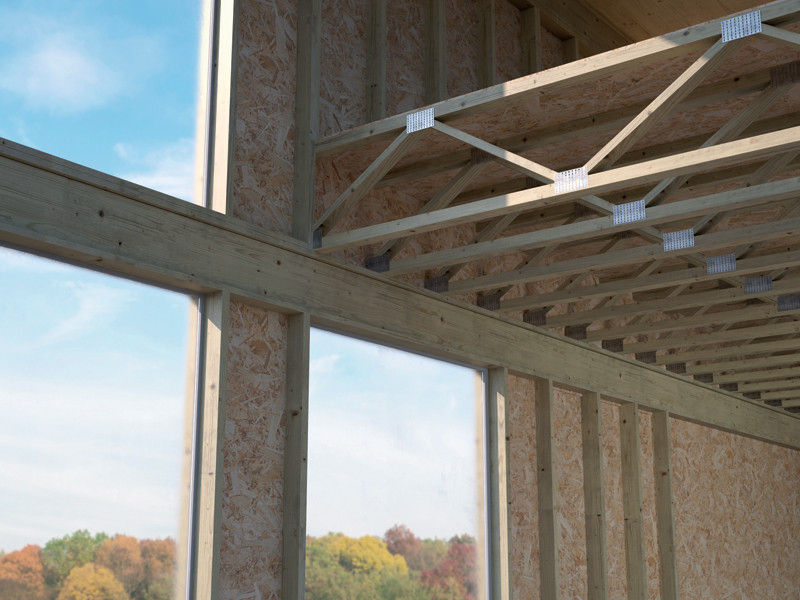

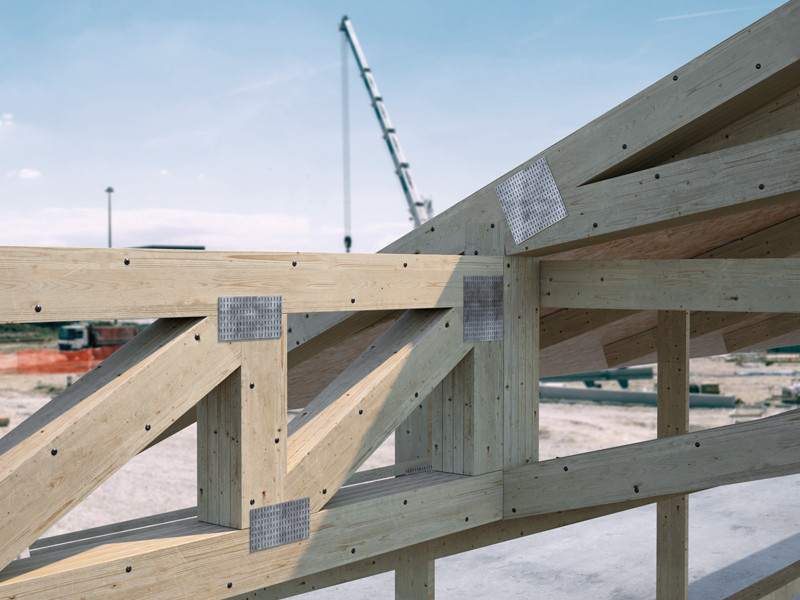

Das kurze Gewinde mit einer festen Länge von 1 1/3“ (34 mm) ist für die Befestigung von Mehrschichtplatten (Multi-ply) für die leichte Rahmenkonstruktion optimiert.
Beschichtet mit schwarzem E-Coating für eine einfache Erkennung auf der Baustelle und erhöhte Korrosionsbeständigkeit.
Die TBSF lässt sich einfach und ohne Vorbohren montieren. Mehr Schrauben können auf geringerem Raum und größere Schrauben in kleineren Elementen verwendet werden.
Documentation
-
Fiche technique
- Fiche technique Chinese
- Fiche technique Croatian
- Fiche technique Czech
- Fiche technique Dutch
- Fiche technique English Eurocode 5
- Fiche technique English USA NDS
- Fiche technique Finnish
- Fiche technique French
- Fiche technique German
- Fiche technique Greek
- Fiche technique Hungarian
- Fiche technique Italian
- Fiche technique Korean
- Fiche technique Norwegian
- Fiche technique Polish
- Fiche technique Portuguese
- Fiche technique Russian
- Fiche technique Slovak
- Fiche technique Slovene
- Fiche technique Spanish
- Fiche technique Swedish
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
Certification ETA
-
Fichier CAO
-
Fichier BIM.ifc
-
Fichier BIM.rfa

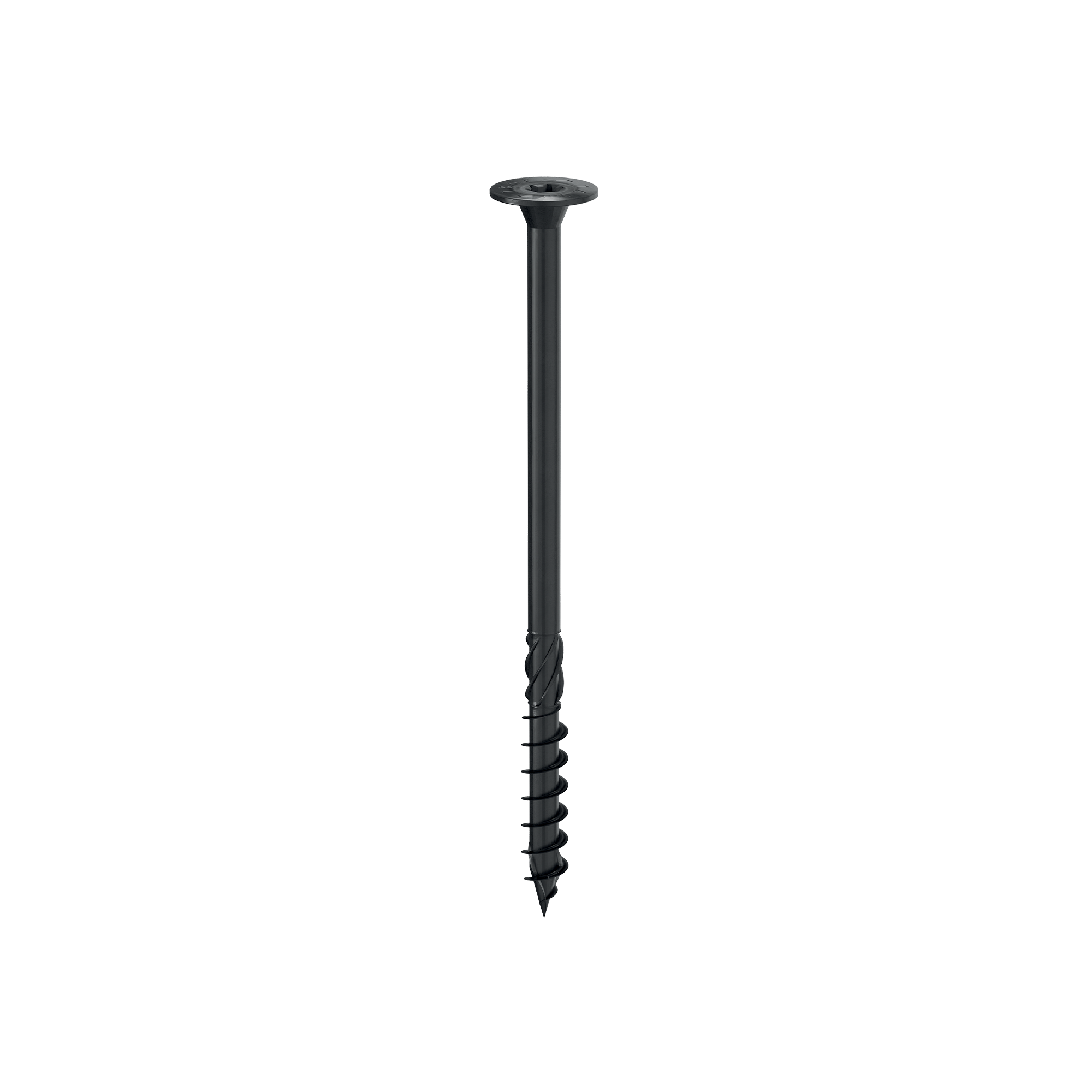

TBS FRAME
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| TBSF873 | - | 8 | 73 | 34 | 0.32 | 2 7/8'' | 1 5/16'' | TX40 | 50 | |
| TBSF886 | - | 8 | 86 | 34 | 0.32 | 3 3/8'' | 1 5/16'' | TX40 | 50 | |
| TBSF898 | - | 8 | 98 | 34 | 0.32 | 3 7/8'' | 1 5/16'' | TX40 | 50 | |
| TBSF8111 | - | 8 | 111 | 34 | 0.32 | 4 3/8'' | 1 5/16'' | TX40 | 50 | |
| TBSF8130 | - | 8 | 130 | 34 | 0.32 | 5 1/8'' | 1 5/16'' | TX40 | 50 | |
| TBSF8149 | - | 8 | 149 | 34 | 0.32 | 5 7/8'' | 1 5/16'' | TX40 | 50 | |
| TBSF8175 | - | 8 | 175 | 34 | 0.32 | 6 7/8'' | 1 5/16'' | TX40 | 50 |
