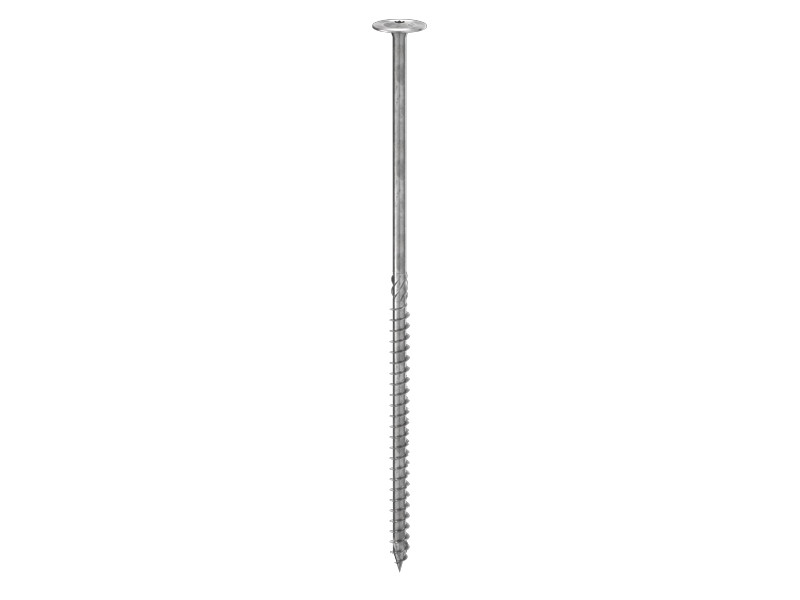

VIS À TÊTE LARGE XL
TBS MAX
La tête large majorée offre une excellente résistance à l’implantation de la tête et une capacité de serrage de la connexion.
Le filetage allongé du TBS MAX garantit une excellente résistance à l'extraction et la fermeture de la connexion.

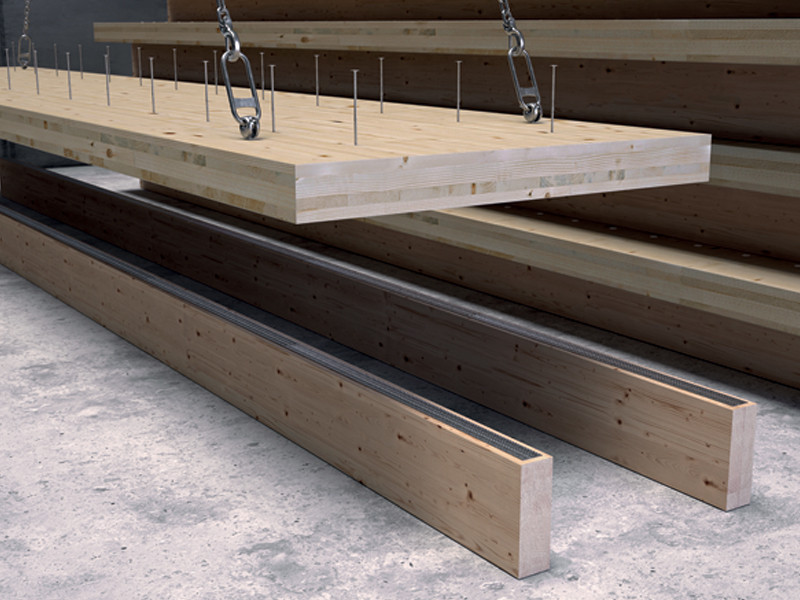

Grâce à sa tête large majorée et à son filetage allongé, cette vis est idéale pour la réalisation de planchers nervurés (Rippendecke, ribbed floor). Utilisée avec SHARP METAL, elle permet d'optimiser le nombre de fixations en évitant l'utilisation de presses lors du collage entre éléments en bois.
Grâce à la pointe 3 THORNS, les distances de pose minimales sont réduites. Il est possible d'utiliser plus de vis sur une surface plus petite et des vis plus grandes sur des éléments plus petits. Les coûts et les délais pour la réalisation du projet sont réduits
Documentation
Fiche technique
|
|
|---|---|
Guide Distances Minimales
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|

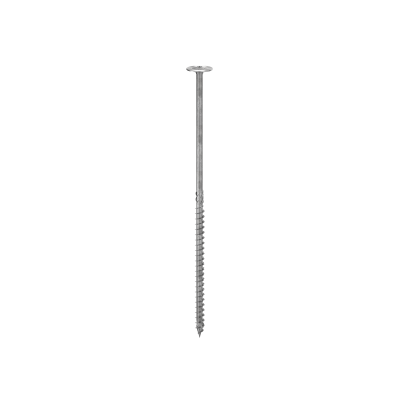

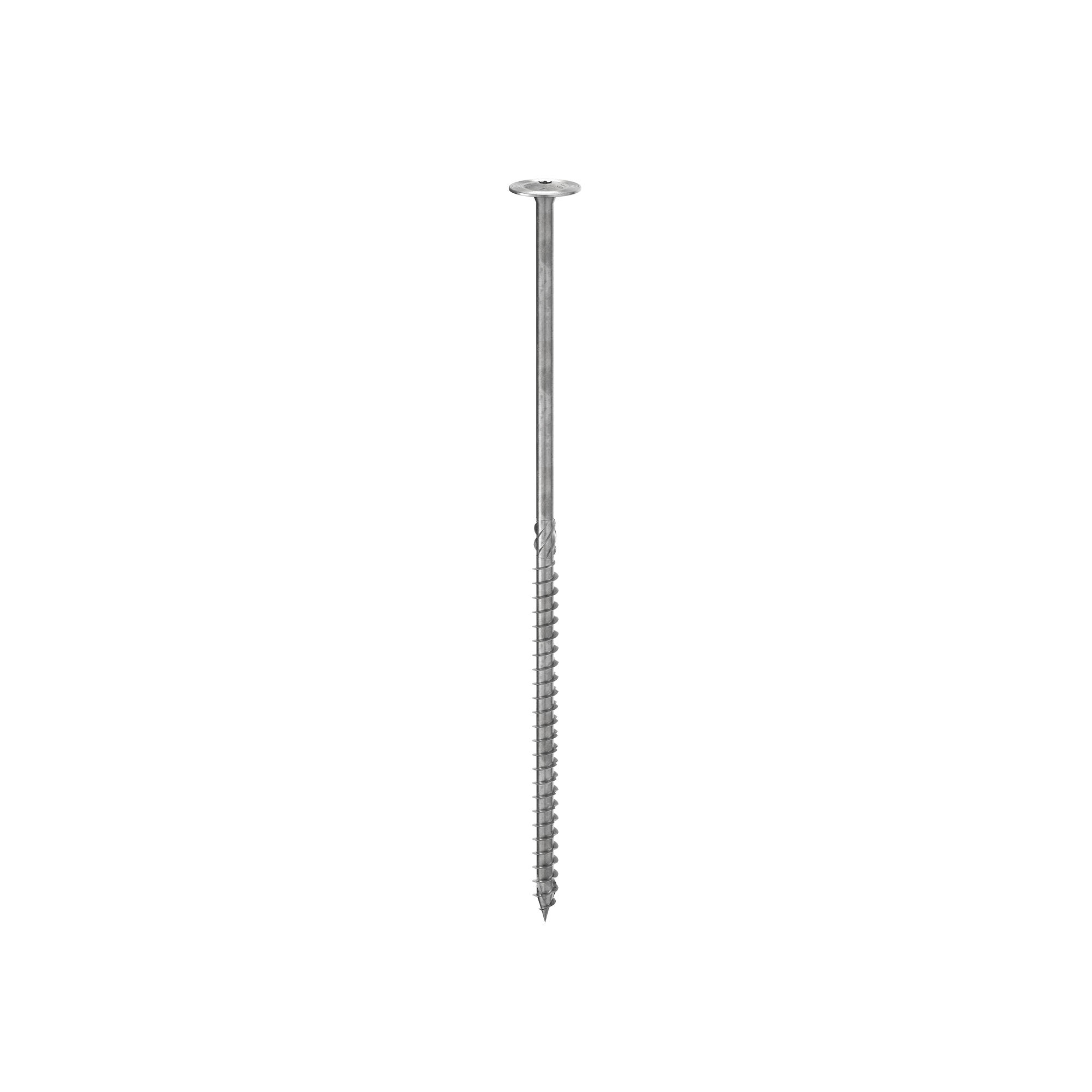

TBS MAX
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| TBSMAX8120 | - | 8 | 120 | 100 | 0.32 | 4 3/4'' | 4'' | TX40 | 50 |
| TBSMAX8160 | - | 8 | 160 | 120 | 0.32 | 6 1/4'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8180 | - | 8 | 180 | 120 | 0.32 | 7 1/8'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8200 | - | 8 | 200 | 120 | 0.32 | 8'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8220 | - | 8 | 220 | 120 | 0.32 | 8 5/8'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8240 | - | 8 | 240 | 120 | 0.32 | 9 1/2'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8280 | - | 8 | 280 | 120 | 0.32 | 11'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8320 | - | 8 | 320 | 120 | 0.32 | 12 5/8'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8360 | - | 8 | 360 | 120 | 0.32 | 14 1/4'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8400 | - | 8 | 400 | 120 | 0.32 | 15 3/4'' | 4 3/4'' | TX40 | 50 |
