H-RAIL ON WALL

SYSTÈME À RAIL POUR UNE UTILISATION HORIZONTALE SUR MUR

Les travaux en hauteur nécessitent un ancrage sûr, mais celui-ci peut avoir un impact visuel ou imposer des limites d'utilisation excessives. Le système à rail H-RAIL est sûr et polyvalent, avec un impact visuel minime. Il permet de créer des lignes d’ancrage rigides horizontales, courbées ou rectilignes, en utilisant peu de fixations grâce aux composants du système. H-RAIL est indiqué pour travailler en hauteur, aussi bien en mode retenue qu’en mode suspension.

Contacter l'agent

Description
Documentation
Codes et dimensions

Description

Les travaux en hauteur avec H-RAIL ON WALL

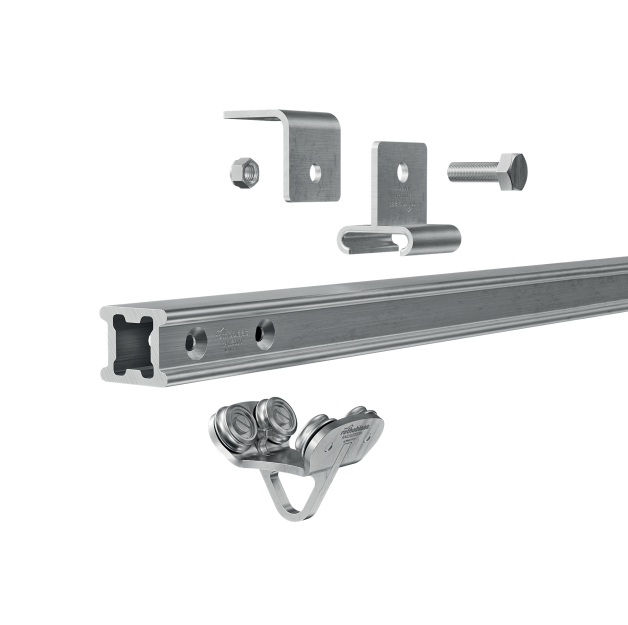

H-RAIL est conçu pour être utilisé au moyen d'un dispositif coulissant spécifique, doté de quatre roues, qui permet de travailler en hauteur, tout en étant suspendu.

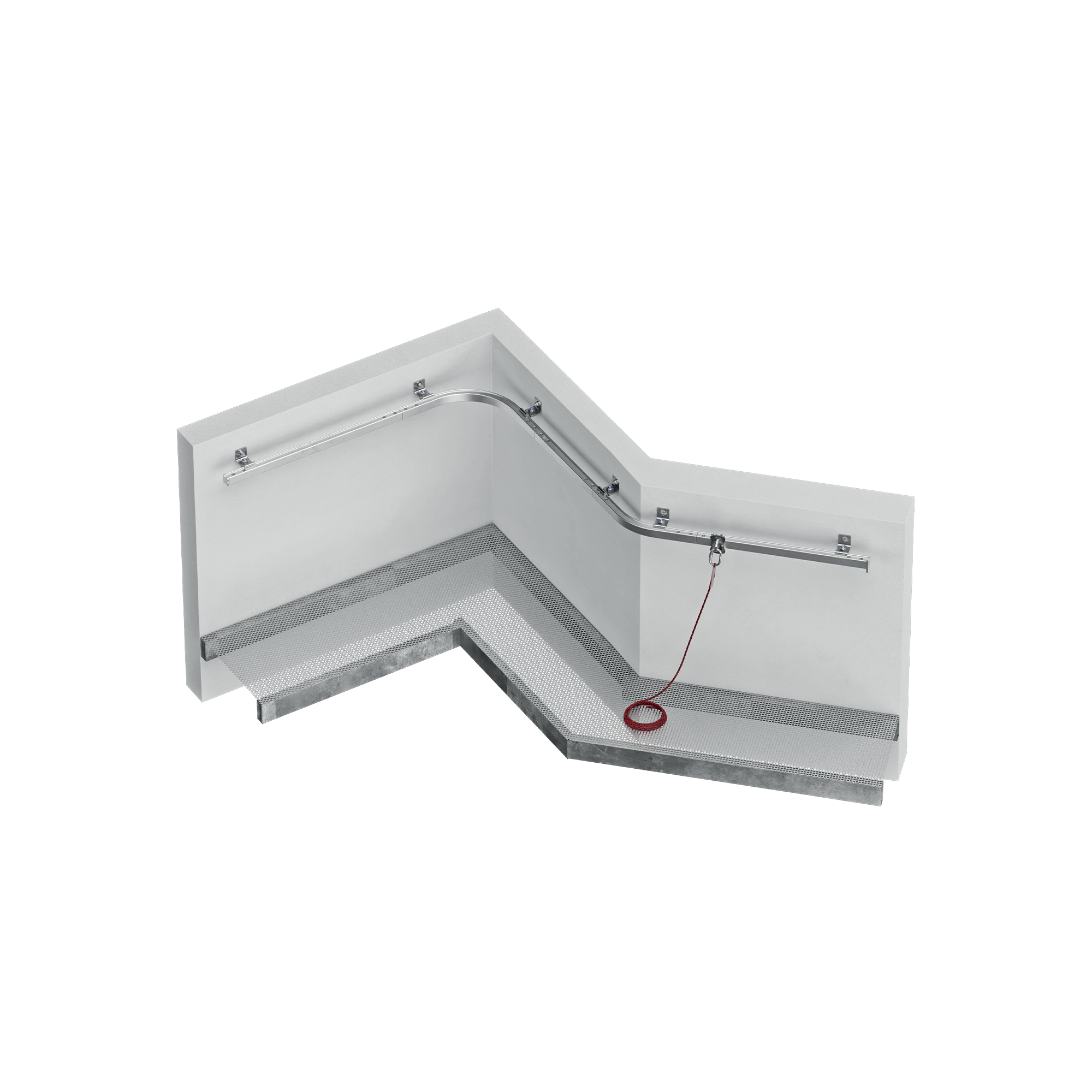

H-RAIL offre la possibilité de montage sur différentes structures (bois, béton et acier) pour s’adapter à tout besoin de Installation. Contrairement aux autres modèles, H-RAIL ON WALL se fixe au mur, tandis que H-RAIL ON FLOOR se fixe sur la toiture et H-RAIL OVERHEAD en-dessous de la structure porteuse.

Grâce à l’entraxe jusqu’à 6 m entre les supports, le montage nécessite un nombre limité de points de fixation.

La sécurité par définition du travail en hauteur

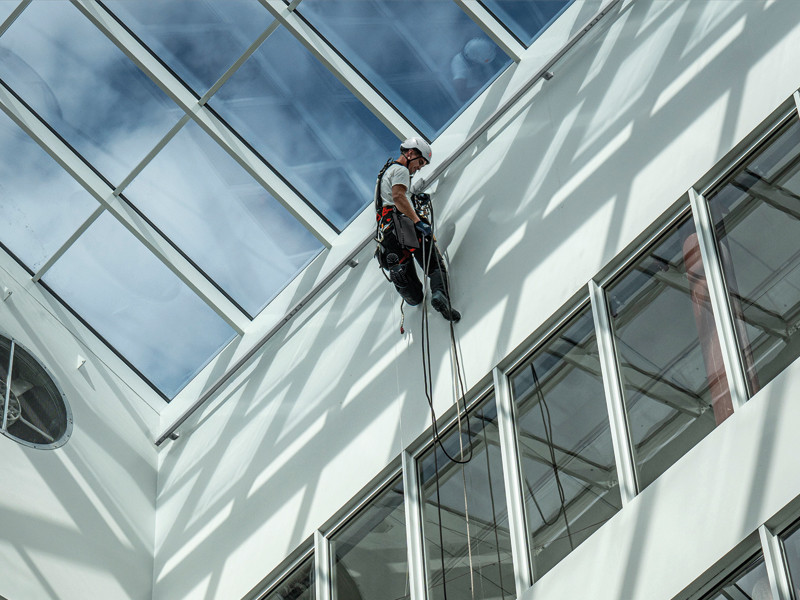

Que signifie travailler en hauteur ? Le risque de chute d'une hauteur supérieure à 2 mètres définit le travail en hauteur, qui nécessite toujours un ancrage sûr. Cependant, pour certains types d'entretien, comme celui des façades, en particulier dans le cas de grands bâtiments, des solutions de sécurité très encombrantes, telles que les BMU, également appelées nacelles, sont souvent adoptées. Leur installation requiert suffisamment d’espace pour accueillir une machine avec un grand bras mécanique, dont le poids et l'encombrement doivent déjà être pris en compte lors de la conception du bâtiment. H-RAIL en revanche, grâce à sa simplicité et à sa légèreté, peut toujours être installé ultérieurement tout en offrant des performances supérieures.

Le système d'ancrage H-RAIL ON WALL de Rothoblaas représente le dernier mot en matière de sécurité pour les travaux en hauteur et l'entretien des toitures et façades. Conçu dans l’objectif de fournir une protection maximale aux opérateurs, ce système de ligne de vie innovant offre une solution fiable et résistante pour tout type de structure. Son installation réalisée directement au mur est extrêmement simple et ne nécessite pas de travaux de maçonnerie complexes, garantissant une efficacité de montage exceptionnelle. Le design ergonomique et compact du système s'intègre harmonieusement à l'architecture environnante, sans compromettre ainsi l'esthétique du site. Fabriqué à partir de matériaux de très haute qualité et résistance élevée, il assure une protection durable dans le temps, et offre tranquillité et sécurité aux opérateurs et aux utilisateurs des structures concernées. La polyvalence et la fiabilité de H-RAIL en font le choix idéal pour une vaste gamme d'applications - de l’entretien industriel aux travail sur bâtiments résidentiels, tout en contribuant à élever les normes de sécurité et à protéger la vie des personnes travaillant en hauteur.

Documentation

RAIL

CODE	description	matériau	B [mm]	H [mm]	L [mm]	pcs.
RAIL3000	3m aluminium rail	EN AW 6063 (T6)	49	41	3000	1
RAILVC90	90° curved rail	EN AW 6063 (T6)	506	49	506	1
RAILVC135	135° curved rail	EN AW 6063 (T6)	260	49	558	1

SUPPORT

CODE	description	matériau	B [mm]	H [mm]	L [mm]	pcs.
RAILBRAT	rail bracket	AISI 304 stainless steel grade 1.4301	60	74	60	1
RAILBRATA4	rail bracket	AISI 316 stainless steel grade 1.4401	60	74	60	1
RAILBRAT90	rail bracket	AISI 304 stainless steel grade 1.4301	60	74	60	1
RAILBRAT90A4	rail bracket	AISI 316 stainless steel grade 1.4401	60	74	60	1
RAILBRAT12	rail bracket	AISI 304 stainless steel grade 1.4301	60	63	60	1
RAILBRAT12A4	rail bracket	-	60	63	60	1
RAILBRAT16	rail bracket	AISI 304 stainless steel grade 1.4301	60	63	60	1
RAILBRAT16A4	rail bracket	AISI 316 stainless steel grade 1.4401	60	63	60	1
RAILBRATW	rail bracket	AISI 304 stainless steel grade 1.4301	103	63	60	1
RAILBRATWA4	rail bracket	AISI 316 stainless steel grade 1.4401	103	63	60	1
RAILBRAS	rail bracket	AISI 304 stainless steel grade 1.4301	60	22	60	1
RAILBRASA4	rail bracket	AISI 316 stainless steel grade 1.4401	60	22	60	1
RAILBRAW	rail bracket	AISI 304 stainless steel grade 1.4301	120	22	60	1
RAILBRAWA4	rail bracket	AISI 316 stainless steel grade 1.4401	120	22	60	1

TERMINAL

CODE	description	matériau	B [mm]	H [mm]	L [mm]	pcs.
RAILEND	rail terminal element	AISI 304 stainless steel grade 1.4301	84.5	48.6	55	1
RAILENDA4	rail terminal element	AISI 316 stainless steel grade 1.4401	-	48.6	55	1
RAILENDOPEN	rail terminal element	AISI 304 stainless steel grade 1.4301	49	49	60	1
RAILENDOPENA4	rail terminal element	AISI 316 stainless steel grade 1.4401	-	49	60	1

DISPOSITIF COULISSANT

CODE	description	matériau	B [mm]	H [mm]	L [mm]	pcs.
RAILSLIDE	sliding device	AISI 304 stainless steel grade 1.4301	50	51	70	1
RAILSLIDEA4	sliding device	AISI 316 stainless steel grade 1.4401	50	51	70	1
RAILSLIDEOH	sliding device	AISI 304 stainless steel grade 1.4301	72	72	95	1
RAILSLIDEOHA4	sliding device	AISI 316 stainless steel grade 1.4401	72	72	95	1

RACCORD

CODE	description	matériau	B [mm]	H [mm]	L [mm]	pcs.
RAILJUN	rail junction element	EN AW 6082	28.7	32.7	340	1

TOOL

CODE	description	matériau	B [mm]	H [mm]	L [mm]	pcs.
RAILJUNTOOL	rail tool	EN AW 6082 - 1.1191 (C45E) aluminium	92	116	132	1
RAILPLATE	rail id plate	-	-	40	140	1

FIXATION

CODE	description	matériau	pcs.
RAILOCKSCREW	lock screw	A2-70	250
RAILSCREW	DIN 7991 A2-70	A2-70	50
RAILSCREWA4	DIN 7991 A4-70	A4-70	50

TARGAHORxy

CODE	description	pcs.
TARGAHORIT	Label plate for PATROL and H-RAIL systems IT	1
TARGAHORDE	Label plate for PATROL and H-RAIL systems DE	1
TARGAHOREN	Label plate for PATROL and H-RAIL systems EN	1
TARGAHORES	Label plate for PATROL and H-RAIL systems ES	1
TARGAHORFR	Label plate for PATROL and H-RAIL systems FR	1
TARGAHORPT	Label plate for PATROL and H-RAIL systems PT	1
TARGAHORRU	Label plate for PATROL and H-RAIL systems RU	1
TARGAHORCS	Label plate for PATROL and H-RAIL systems CS	1
TARGAHORDA	Label plate for PATROL and H-RAIL systems DA	1
TARGAHOREL	Label plate for PATROL and H-RAIL systems EL	1
TARGAHORET	Label plate for PATROL and H-RAIL systems ET	1
TARGAHORFI	Label plate for PATROL and H-RAIL systems FI	1
TARGAHORHR	Label plate for PATROL and H-RAIL systems HR	1
TARGAHORHU	Label plate for PATROL and H-RAIL systems HU	1
TARGAHORIS	Label plate for PATROL and H-RAIL systems IS	1
TARGAHORJA	Label plate for PATROL and H-RAIL systems JA	1
TARGAHORLT	Label plate for PATROL and H-RAIL systems LT	1
TARGAHORLV	Label plate for PATROL and H-RAIL systems LV	1
TARGAHORNL	Label plate for PATROL and H-RAIL systems NL	1
TARGAHORNO	Label plate for PATROL and H-RAIL systems NO	1
TARGAHORPL	Label plate for PATROL and H-RAIL systems PL	1
TARGAHORRO	Label plate for PATROL and H-RAIL systems RO	1
TARGAHORSK	Label plate for PATROL and H-RAIL systems SK	1
TARGAHORSL	Label plate for PATROL and H-RAIL systems SL	1
TARGAHORSV	Label plate for PATROL and H-RAIL systems SV	1
TARGAHORTR	Label plate for PATROL and H-RAIL systems TR	1
TARGAHORZH	Label plate for PATROL and H-RAIL systems ZH	1
TARGAHORAR	Label plate for PATROL and H-RAIL systems AR	1
