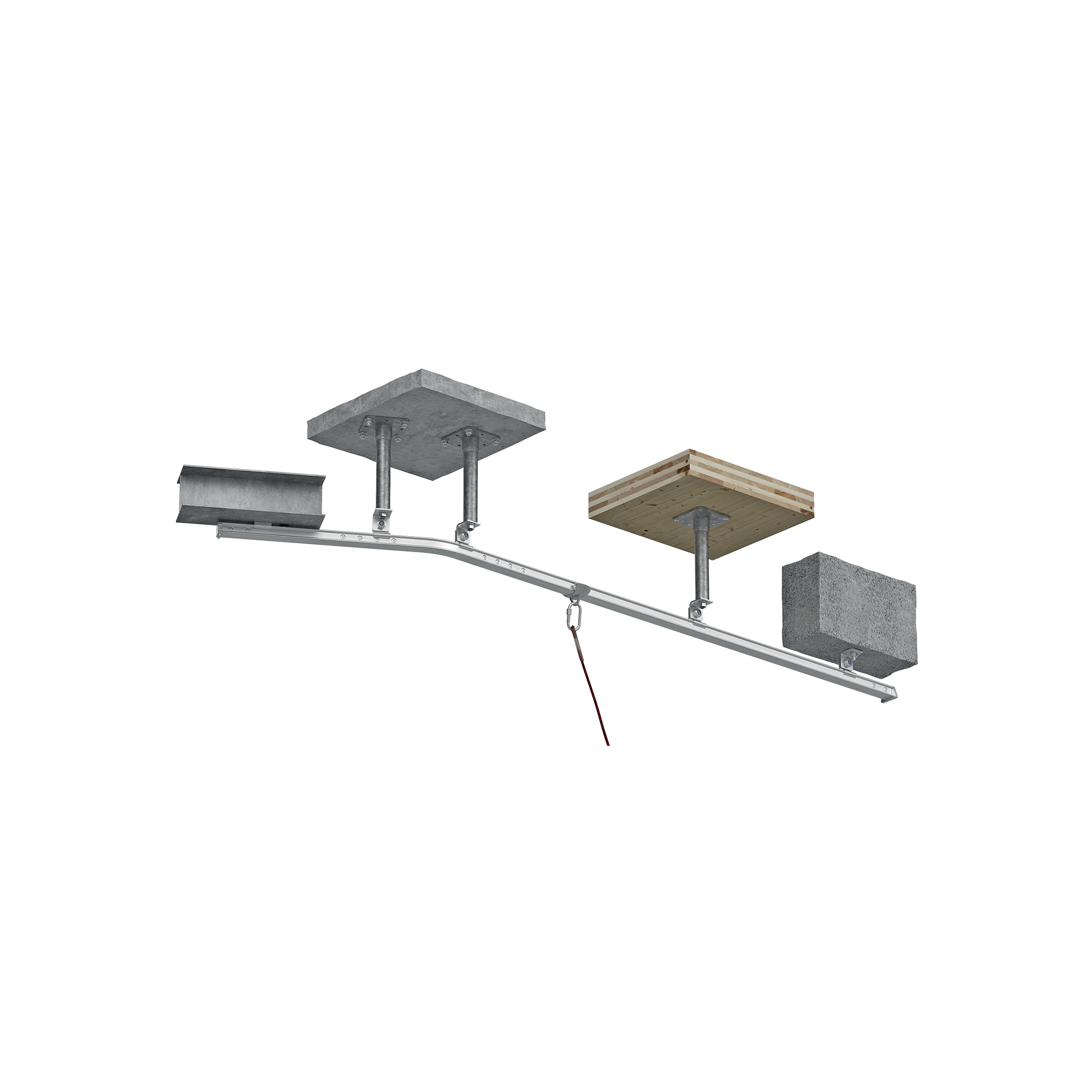

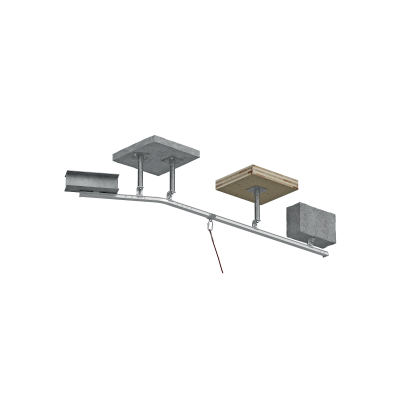

H-RAIL OVERHEAD
SYSTÈME À RAIL AU-DESSUS DE LA TÊTE
Le travail en hauteur nécessite une méthode d'ancrage fiable, mais les solutions traditionnelles sont souvent inesthétiques ou limitent l'utilisation de la zone de travail. Le système à rail H-RAIL est une solution flexible et sûre, caractérisée par un impact visuel minimal. Grâce à sa structure, H-RAIL nécessite quelques points de fixation et permet de créer des lignes d'ancrage rigides dans différentes configurations. H-RAIL est l’option idéale pour travailler en hauteur, en mode retenue et en mode suspension.
Description

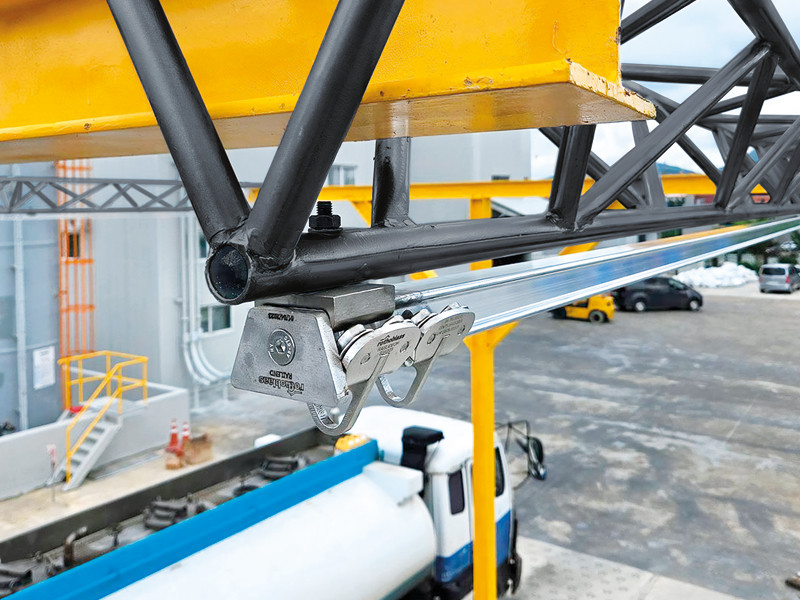

Les travaux en hauteur avec H-RAIL OVERHEAD

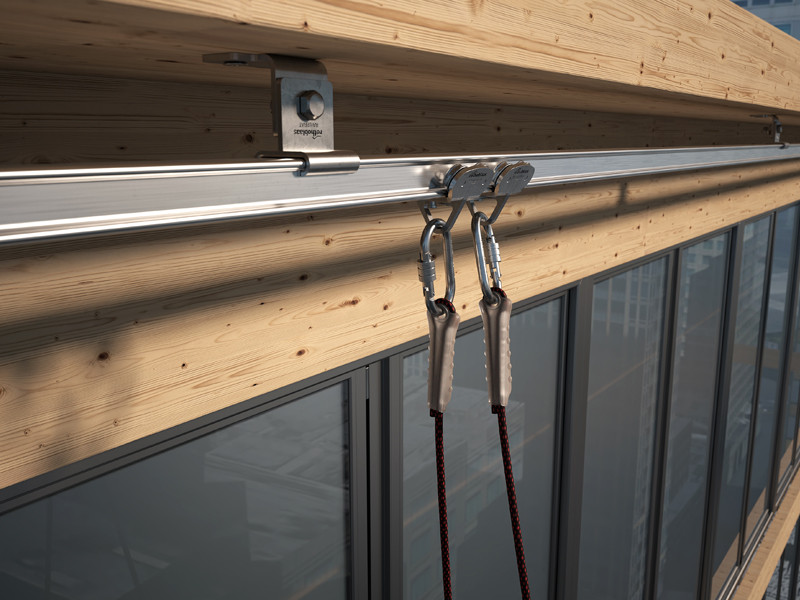

Le système H-RAIL est spécialement conçu pour être utilisé avec une unité coulissante spéciale, dotée de quatre roues, ce qui le rend idéal pour les travaux en hauteur, aussi bien en mode antichute que suspendu.

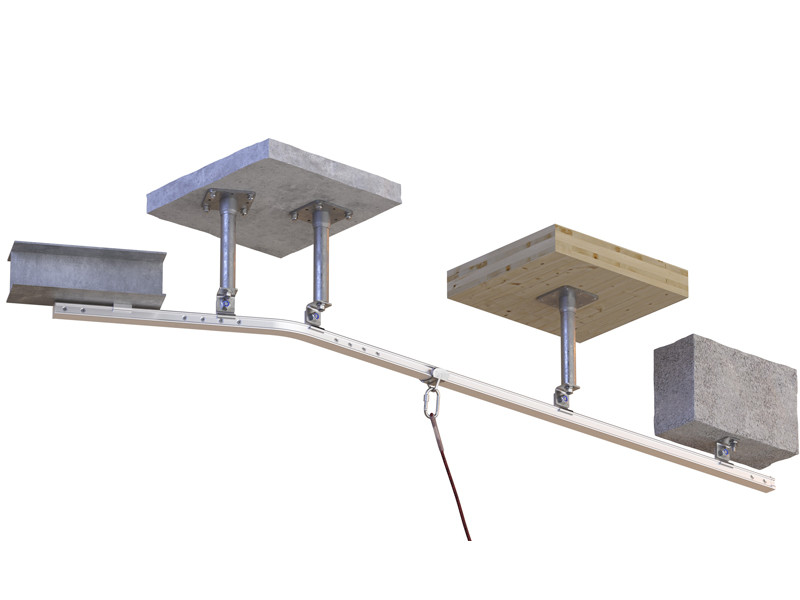

La polyvalence du H-RAIL lui permet d'être monté sur différents types de structures, telles que le bois, le béton ou l’acier, s'adaptant ainsi parfaitement à toutes les exigences d'installation. Contrairement aux autres modèles disponibles, H-RAIL OVERHEAD est installé en-dessous de la structure porteuse, tandis que H-RAIL ON WALL est installé au mur et H-RAIL ON FLOOR sur la toiture.
Avec un entraxe pouvant arriver jusqu'à 6 mètres entre les supports, le processus de montage de H-RAIL exige seulement quelques points de fixation, simplifiant l'installation.
Que signifie le travail en hauteur ?
Le travail en hauteur est défini comme tout type d’activité professionnelle comportant un risque de chute d’une hauteur supérieure à 2 mètres, qui implique la nécessité d'assurer la sécurité des opérateurs contre les chutes à chaque étape. Souvent, pour effectuer des travaux tels que l'entretien des façades, en particulier sur les grands bâtiments, des solutions encombrantes telles que les nacelles suspendues (BMU) sont adoptées. Cependant, celles-ci nécessitent de grands espaces et des exigences d'installation qui doivent être prises en compte dès la phase de conception du bâtiment. H-RAIL offre une solution alternative avec des performances supérieures grâce à sa simplicité et sa légèreté.

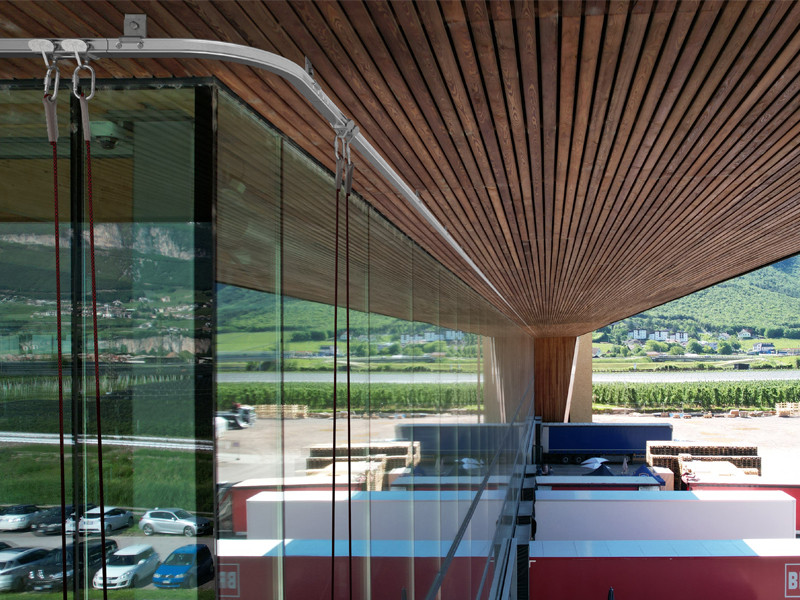

H-RAIL OVERHEAD de Rothoblaas représente la pointe de la sécurité pour les travaux en hauteur et l'entretien des toitures et façades. Conçu dans l’objectif primaire de garantir une protection maximale aux opérateurs, ce système d’ancrage innovant offre une solution fiable et robuste pour tout type de structure. Son installation est extrêmement simple et ne nécessite pas de travaux de maçonnerie complexes, garantissant une efficacité de montage exceptionnelle. Son design ergonomique et compact s'intègre harmonieusement à l'architecture environnante, préservant ainsi l'esthétique du site.
Fabriqué à partir de matériaux de très haute qualité et résistance élevée, H-RAIL assure une protection durable dans le temps, et offre tranquillité et sécurité aux opérateurs et aux utilisateurs des structures concernées. Sa polyvalence et sa fiabilité en font le choix idéal pour une vaste gamme d'applications - de l’entretien industriel aux travail sur bâtiments résidentiels, tout en contribuant à élever les normes de sécurité et à protéger la vie des personnes travaillant en hauteur.
Documentation
-
Fiche technique
-
Déclaration de conformité
-
Consignes de sécurité, mode d’emploi et installation
-
Fichier BIM.ifc
-
Fichier BIM.rfa
-
Déclaration de pose et inspection
-
Manuel d'installation

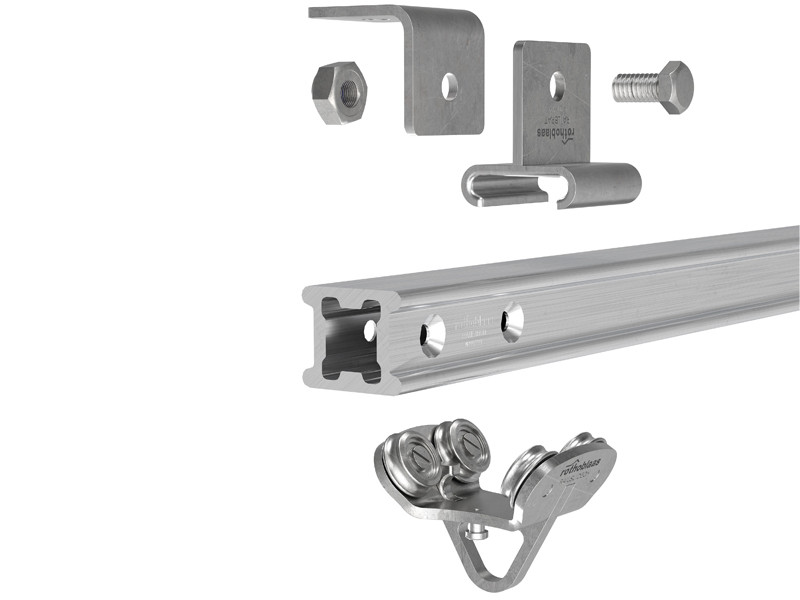

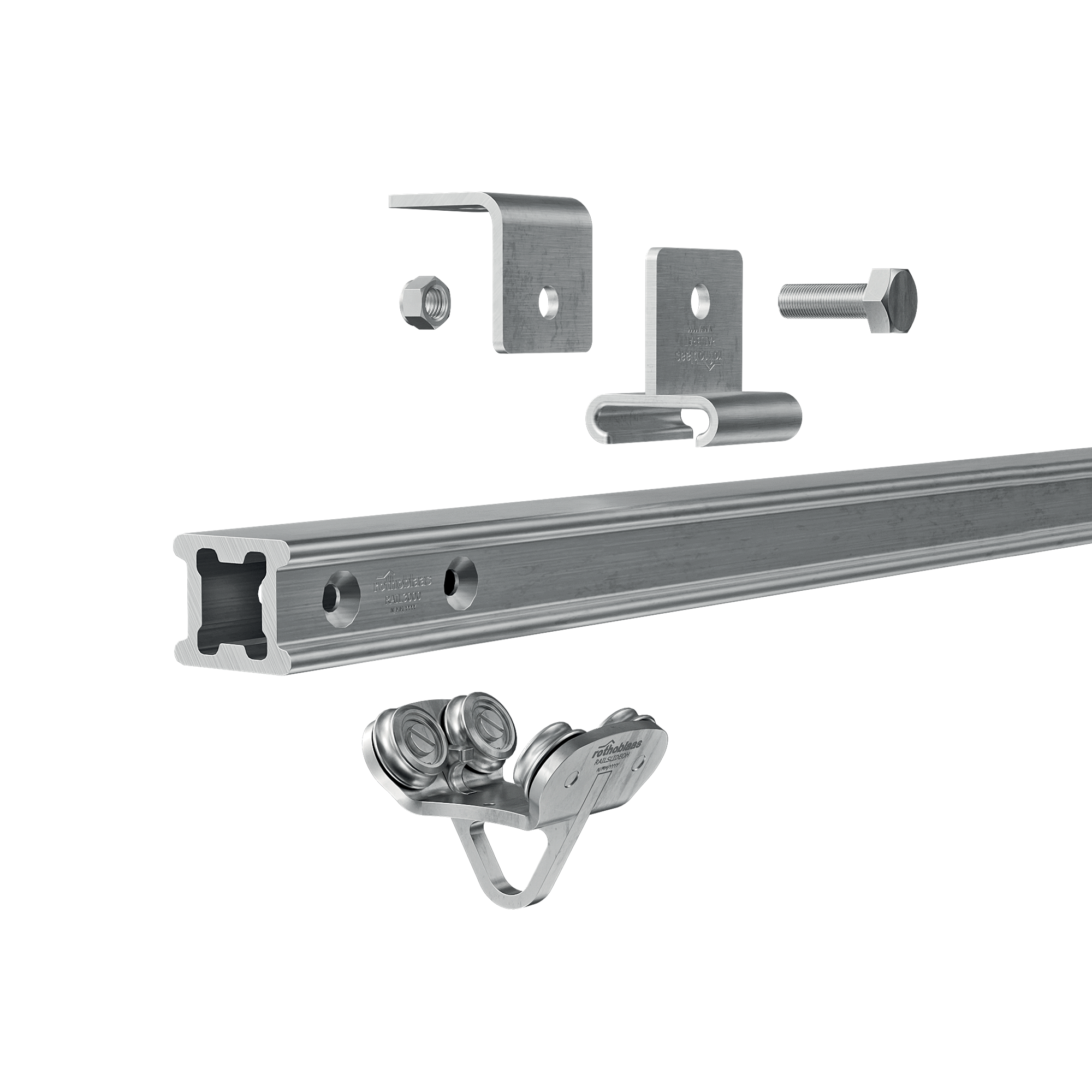

RAIL
| CODE | description | matériau | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| RAIL3000 | 3m aluminium rail | EN AW 6063 (T6) | 49 | 41 | 3000 | 1 |
| RAILC90 | 90° curved rail | EN AW 6063 (T6) | 475 | 41 | 475 | 1 |
| RAILC120 | 120° curved rail | EN AW 6063 (T6) | 336 | 41 | 538 | 1 |
| RAILC135 | 135° curved rail | EN AW 6063 (T6) | 257 | 41 | 536 | 1 |
| RAILC150 | 150° curved rail | EN AW 6063 (T6) | 178 | 41 | 512 | 1 |
SUPPORT
| CODE | description | matériau | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. | |
|---|---|---|---|---|---|---|---|
| RAILBRAT | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 74 | 60 | 1 | |
| RAILBRATA4 |
New
|
rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 74 | 60 | 1 |
| RAILBRAT90 | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 74 | 60 | 1 | |
| RAILBRAT90A4 |
New
|
rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 74 | 60 | 1 |
| RAILBRAT12 | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 63 | 60 | 1 | |
| RAILBRAT12A4 |
New
|
rail bracket | - | 60 | 63 | 60 | 1 |
| RAILBRAT16 | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 63 | 60 | 1 | |
| RAILBRAT16A4 |
New
|
rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 63 | 60 | 1 |
| RAILBRATW | rail bracket | AISI 304 stainless steel grade 1.4301 | 103 | 63 | 60 | 1 | |
| RAILBRATWA4 |
New
|
rail bracket | AISI 316 stainless steel grade 1.4401 | 103 | 63 | 60 | 1 |
| RAILBRAS | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 22 | 60 | 1 | |
| RAILBRASA4 |
New
|
rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 22 | 60 | 1 |
| RAILBRAW | rail bracket | AISI 304 stainless steel grade 1.4301 | 120 | 22 | 60 | 1 | |
| RAILBRAWA4 |
New
|
rail bracket | AISI 316 stainless steel grade 1.4401 | 120 | 22 | 60 | 1 |
TERMINAL
| CODE | description | matériau | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. | |
|---|---|---|---|---|---|---|---|
| RAILEND | rail terminal element | AISI 304 stainless steel grade 1.4301 | 84.5 | 48.6 | 55 | 1 | |
| RAILENDA4 |
New
|
rail terminal element | AISI 316 stainless steel grade 1.4401 | - | 48.6 | 55 | 1 |
| RAILENDOPEN | rail terminal element | AISI 304 stainless steel grade 1.4301 | 49 | 49 | 60 | 1 | |
| RAILENDOPENA4 |
New
|
rail terminal element | AISI 316 stainless steel grade 1.4401 | - | 49 | 60 | 1 |
RACCORD
| CODE | description | matériau | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| RAILJUN | rail junction element | EN AW 6082 | 28.7 | 32.7 | 340 | 1 |
DISPOSITIF COULISSANT
| CODE | description | matériau | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. | |
|---|---|---|---|---|---|---|---|
| RAILSLIDE | sliding device | AISI 304 stainless steel grade 1.4301 | 50 | 51 | 70 | 1 | |
| RAILSLIDEA4 |
New
|
sliding device | AISI 316 stainless steel grade 1.4401 | 50 | 51 | 70 | 1 |
| RAILSLIDEOH | sliding device | AISI 304 stainless steel grade 1.4301 | 72 | 72 | 95 | 1 | |
| RAILSLIDEOHA4 |
New
|
sliding device | AISI 316 stainless steel grade 1.4401 | 72 | 72 | 95 | 1 |
TOOL
| CODE | description | matériau | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| RAILJUNTOOL | rail tool | EN AW 6082 - 1.1191 (C45E) aluminium | 92 | 116 | 132 | 1 |
| RAILPLATE | rail id plate | - | - | 40 | 140 | 1 |
FIXATION
| CODE | description | matériau | pcs. | |
|---|---|---|---|---|
| RAILOCKSCREW | lock screw | A2-70 | 250 | |
| RAILSCREW | DIN 7991 A2-70 | A2-70 | 50 | |
| RAILSCREWA4 |
New
|
DIN 7991 A4-70 | A4-70 | 50 |
TARGAHORxy
| CODE | description | pcs. |
|---|---|---|
| TARGAHORIT | Label plate for PATROL and H-RAIL systems IT | 1 |
| TARGAHORDE | Label plate for PATROL and H-RAIL systems DE | 1 |
| TARGAHOREN | Label plate for PATROL and H-RAIL systems EN | 1 |
| TARGAHORES | Label plate for PATROL and H-RAIL systems ES | 1 |
