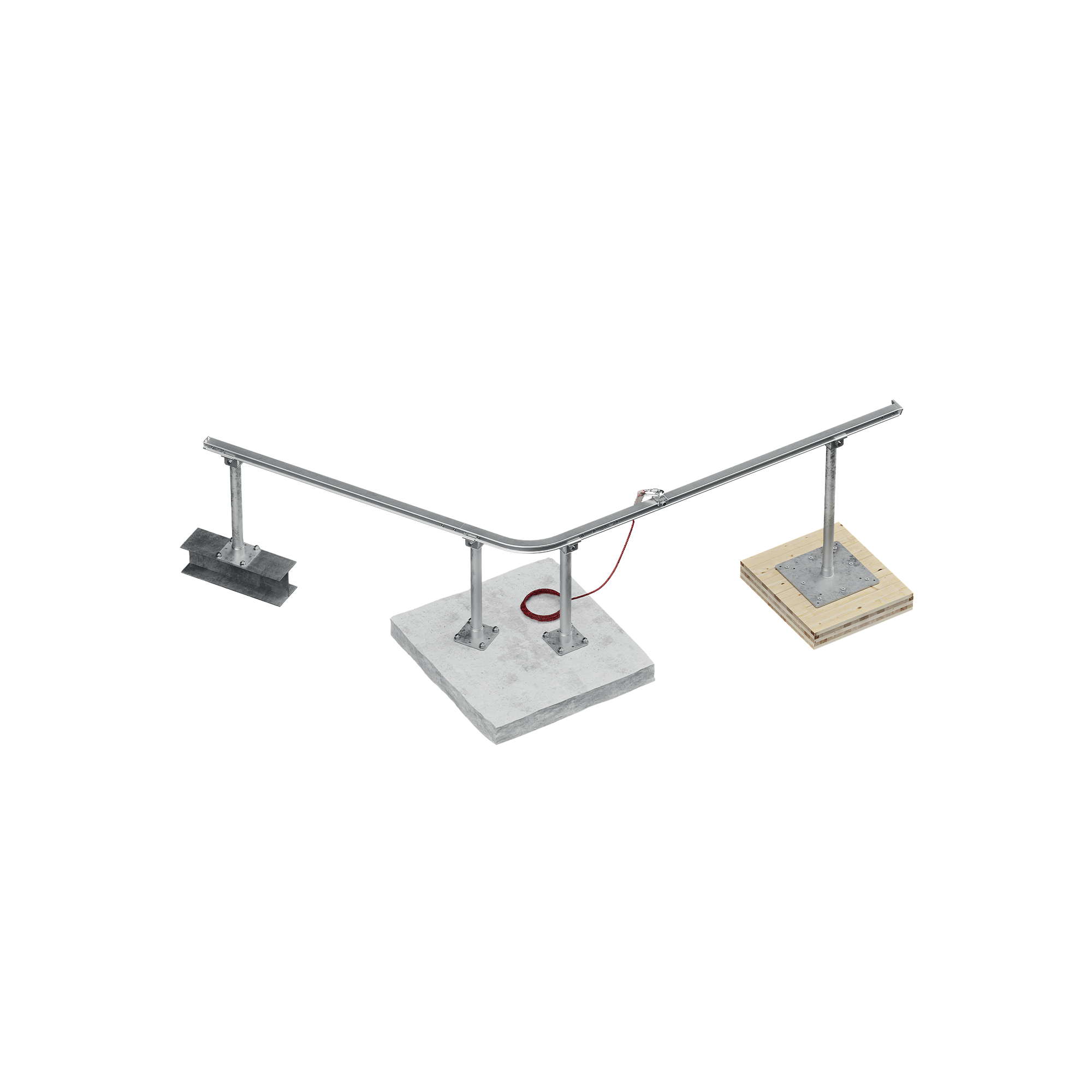

SYSTÈME À RAIL HORIZONTALE SUR SUPPORTS
H-RAIL + TOWER | TOWER A2 | TOWER XL

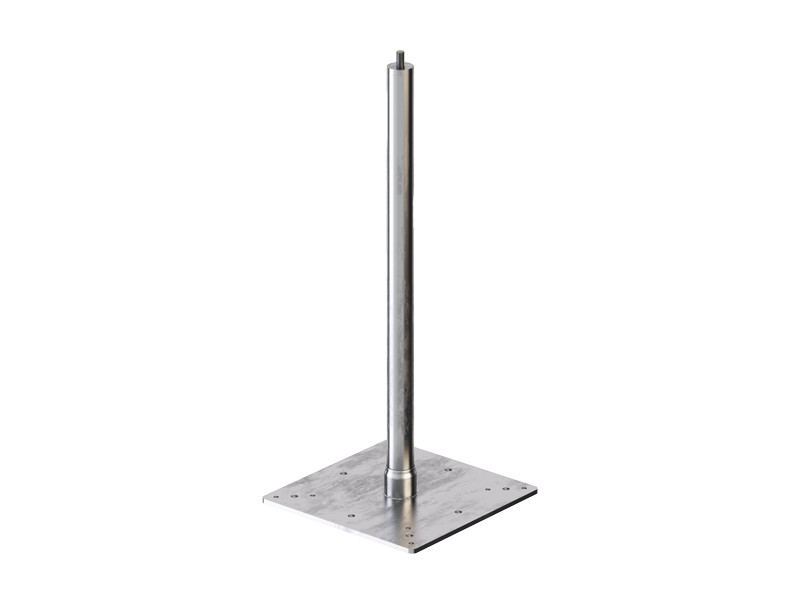

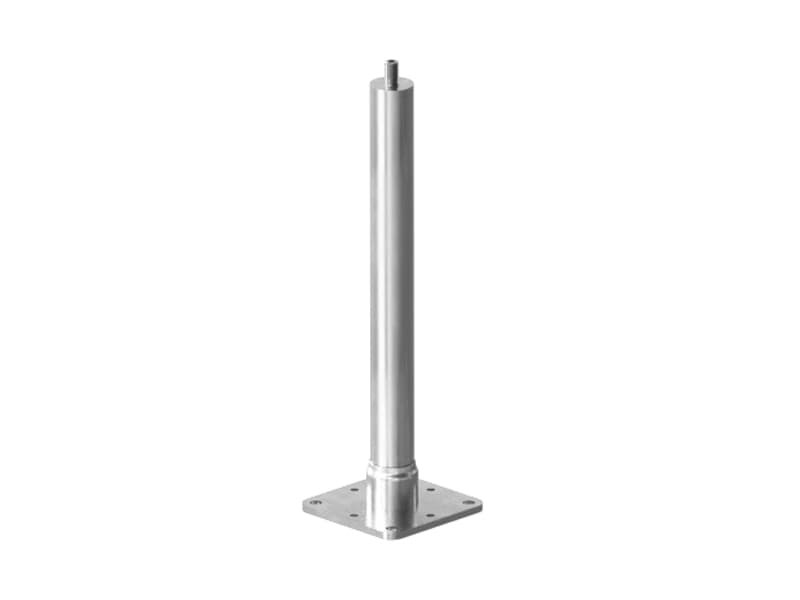

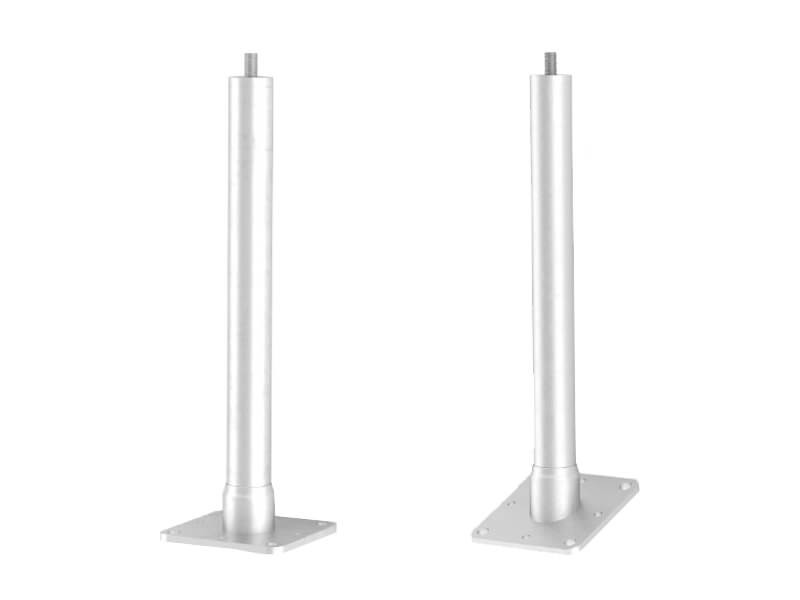

Possibilité de montage en combinaison avec les supports TOWER, TOWER A2 et TOWER XL.

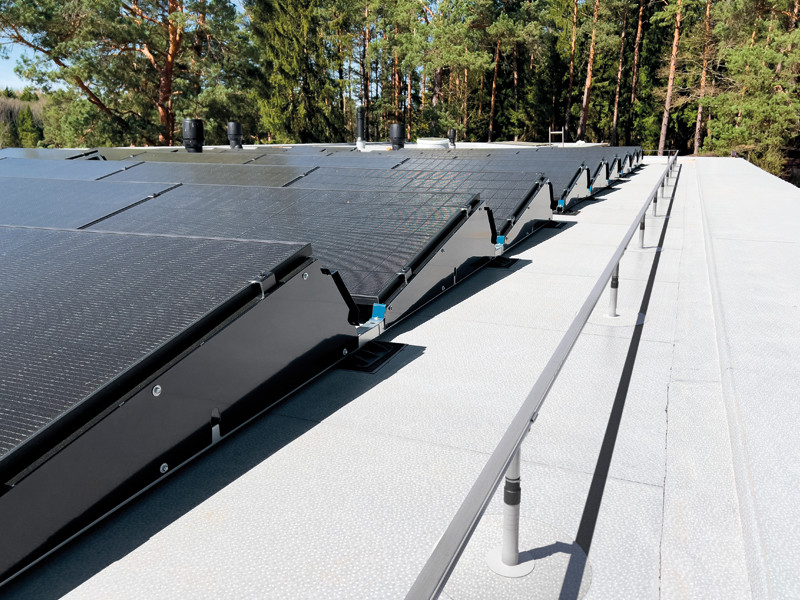

La combinaison avec des supports TOWER, TOWER A2 et TOWER XL donne la possibilité de relever le rail pour franchir les obstacles présents sur la toiture.
Le montage du rail sur les supports TOWER, TOWER A2 et TOWER XL s'effectue simplement au moyen de la plaque spéciale.
Documentation
Fiche technique | |
---|---|
Déclaration de conformité | |
Consignes de sécurité, mode d’emploi et installation | |
Déclaration de pose et inspection |
Instructions de pose
Manuel d'utilisation et de mise en place |
---|
RAIL
CODE | description | pcs. |
---|---|---|
RAIL3000 | 3m aluminium rail | 1 |
RAILC90 | 90° aluminium bend for rail | 1 |
RAILC120 | 120° aluminium bend for rail | 1 |
RAILC135 | 135° aluminium bend for rail | 1 |
RAILC150 | 150° aluminium bend for rail | 1 |
SUPPORT
CODE | description | pcs. |
---|---|---|
RAILBRAT | support element for rail | 1 |
RAILBRAT16 | M16 plate for RAILBRAT | 1 |
TERMINAL
CODE | description | pcs. |
---|---|---|
RAILEND | rail end-stop without exit | 1 |
RAILENDOPEN | rail end-stop with exit | 1 |
RACCORD
CODE | description | pcs. |
---|---|---|
RAILJUN | junction for rails and bends | 1 |
DISPOSITIF COULISSANT
CODE | description | pcs. |
---|---|---|
RAILSLIDE | sliding device | 1 |
RAILSLIDEWALL | slide for wall application | 1 |
TOOL
CODE | description | pcs. |
---|---|---|
RAILJUNTOOL | template for rail junction holes | 1 |
RAILPLATE | Rail system ID plate | 1 |
FIXATION
CODE | description | pcs. |
---|---|---|
RAILOCKSCREW | Lock screw | 500 |
RAILSCREW | DIN 7991 A2-70 | 50 |
