LIGNE DE VIE VERTICALE – SYSTEME ANTICHUTE POUR ECHELLES ET MURS VERTIGRIP
Comment choisir la bonne ligne de vie verticale entre échelle et mur

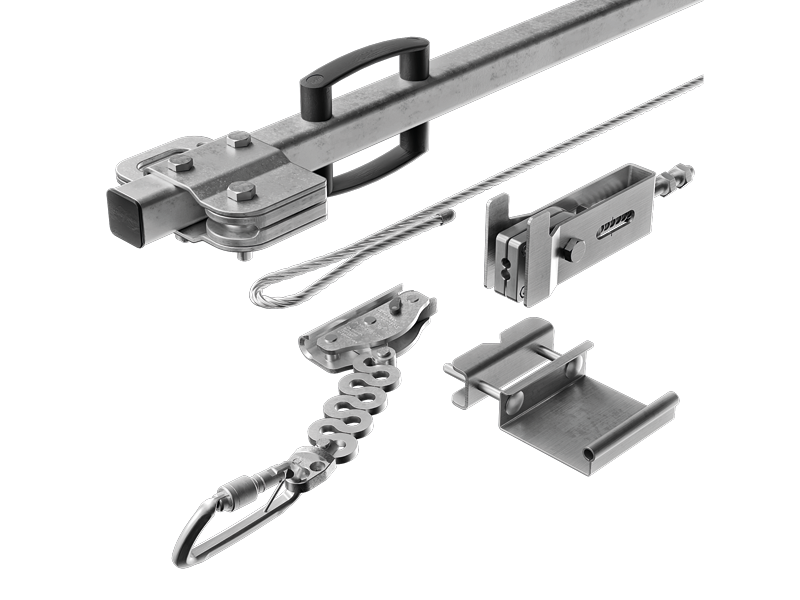

Le système VERTIGRIP est une ligne de vie verticale polyvalente, dotée d’accessoires et multifonctionnelle, idéale pour garantir la sécurité au travail des personnes intervenant sur des échelles fixes, mais pas seulement. Réalisée en acier inoxydable, cette ligne est légère et durable, garantissant une fiabilité à long terme sans compromettre la mobilité et la maniabilité pendant le travail.

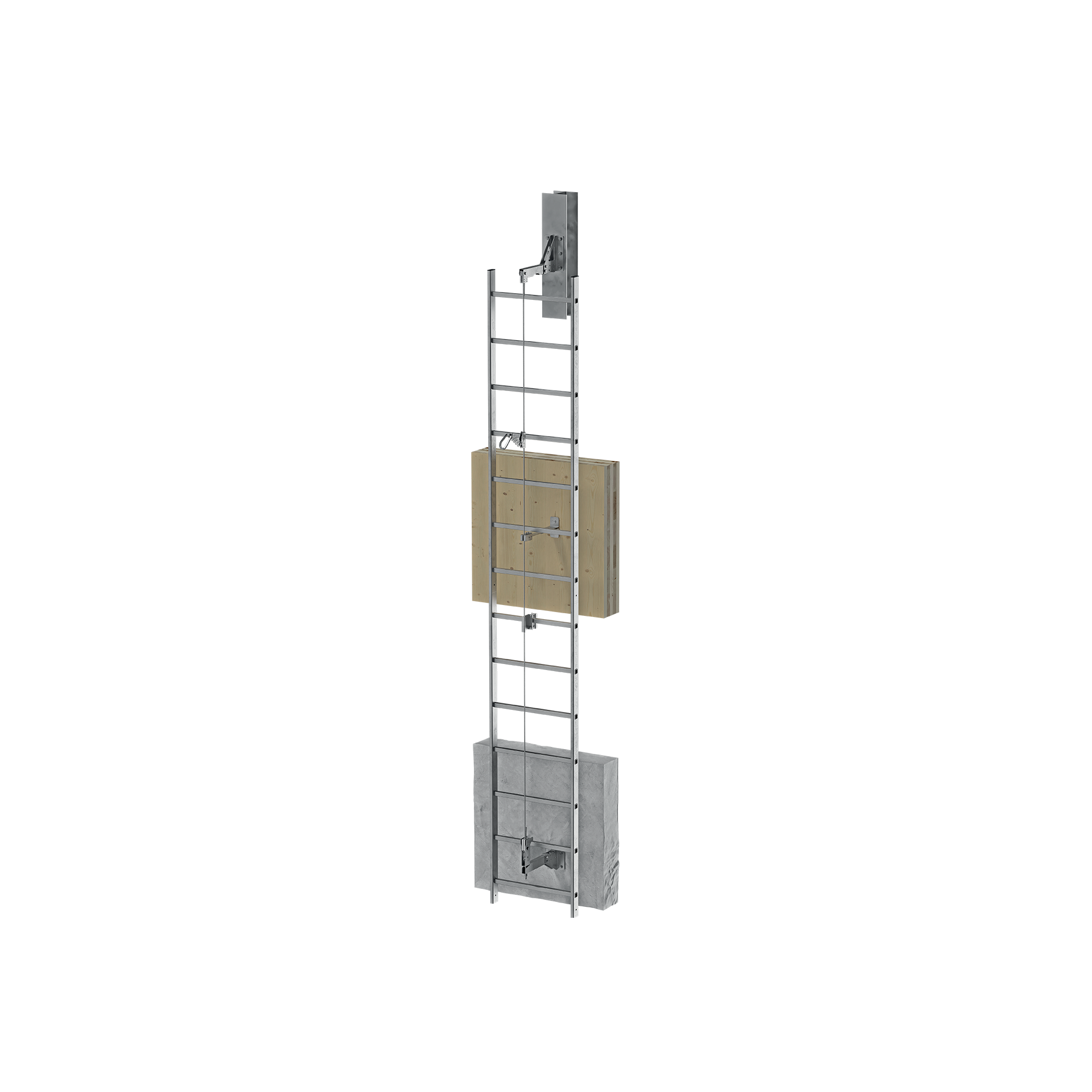

VERTIGRIP ON WALL est la ligne de vie verticale murale qui peut être utilisée comme une alternative valable dans les situations où il n’est pas possible de monter la ligne de vie directement sur l’échelle. Elle s'installe facilement sur des surfaces en bois, en acier et en béton, avec la possibilité de régler la distance entre la ligne de vie et le mur, ainsi que de l'installer sur des murs inclinés présentant un angle allant jusqu'à 15° par rapport à la verticale, garantissant ainsi une adaptation aux géométries complexes des façades et aux structures irrégulières.
Les supports muraux permettent l'installation sur différentes sous-structures de la façade et peuvent être combinés avec les supports d'échelle, garantissant ainsi polyvalence et flexibilité de conception pour des configurations mixtes ou modifiables.

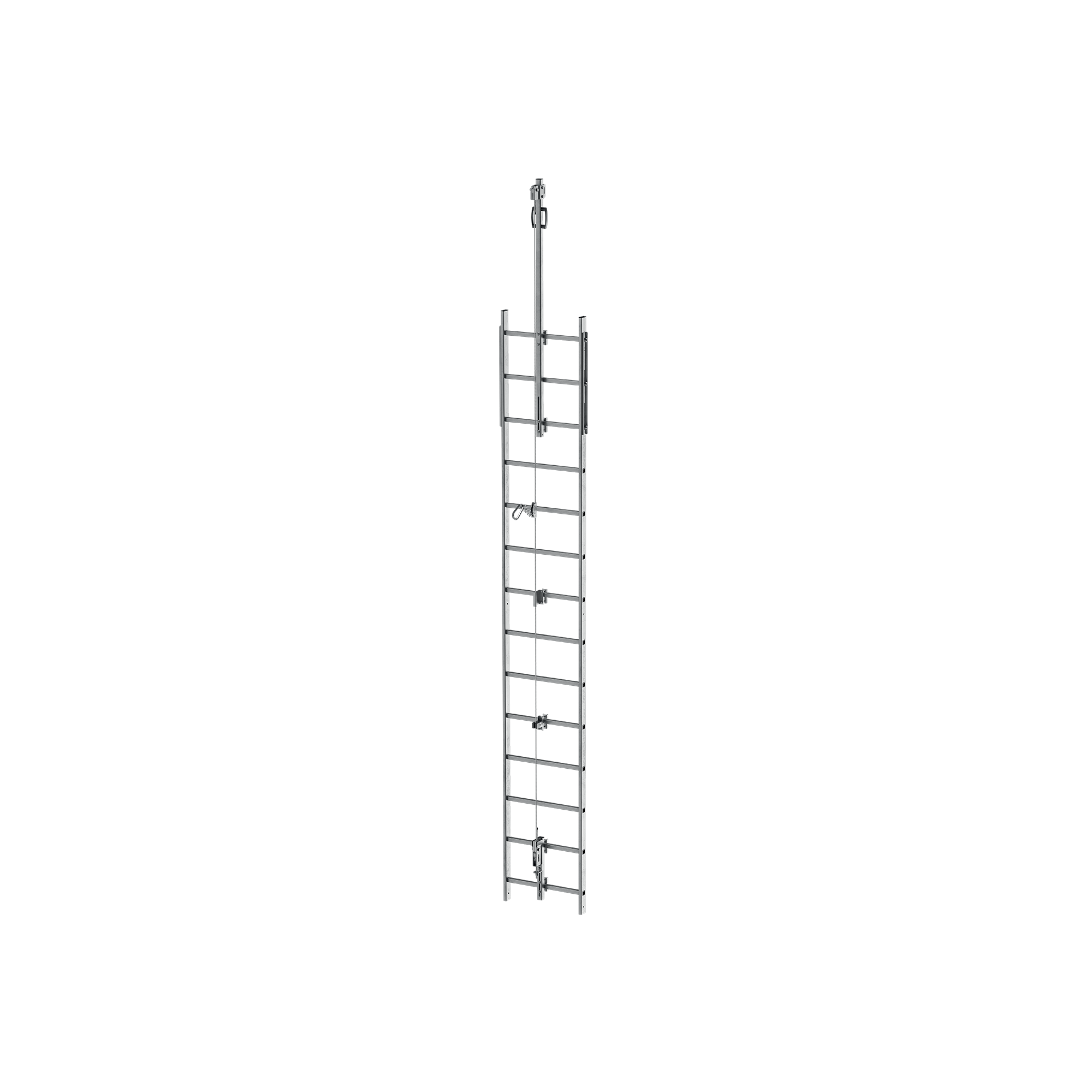

VERTIGRIP ON LADDER est en revanche la ligne de vie verticale sur échelle fixe conçue pour les opérateurs travaillant sur des échelles. La structure en acier inoxydable se fixe directement à l'échelle sans nécessiter de support supplémentaire, garantissant une installation rapide et une intégration harmonieuse. La configuration sur échelle représente la solution idéale pour des accès verticaux fréquents sur les chantiers, dans les installations industrielles et lors de l’entretien de structures, où l'échelle est déjà présente comme moyen d'accès.
Technologie des coulisseaux et performances du système antichute VERTIGRIP
Le système antichute VERTIGRIP dispose de deux technologies de coulisseaux pour le passage sur les éléments intermédiaires de la ligne de vie verticale. Le coulisseau VERTSLIDEPAS permet un passage entièrement automatique sur l'élément intermédiaire, avec un absorbeur d'énergie entièrement métallique qui a une durée de vie illimitée, même si une révision annuelle est nécessaire.
La coulisseau VERTSLIDE permet un passage semi-automatique sur les éléments intermédiaires. L'opération est simple et pratique
Les systèmes antichute VERTIGRIP sont compatibles avec différentes surfaces et permettent des configurations flexibles.
Quel coulisseau choisir pour la ligne de vie verticale : automatique ou semi-automatique ?
Choisissez le coulisseau VERTSLIDEPAS automatique si les opérateurs effectuent des tâches répétitives sur de longues échelles et souhaitent une continuité de mouvement maximale sans intervention manuelle : il garantit un passage automatique sur les éléments intermédiaires et un absorbeur métallique à durée de vie illimitée. Choisissez le coulisseau semi-automatique VERTSLIDE si vous préférez garder le contrôle lors du passage des éléments intermédiaires : l'opérateur décroche et rattache manuellement le câble, en maintenant une attention constante au système de protection.
Documentation
-
Fiche technique
-
Fichier BIM.ifc
-
Fichier BIM.rfa

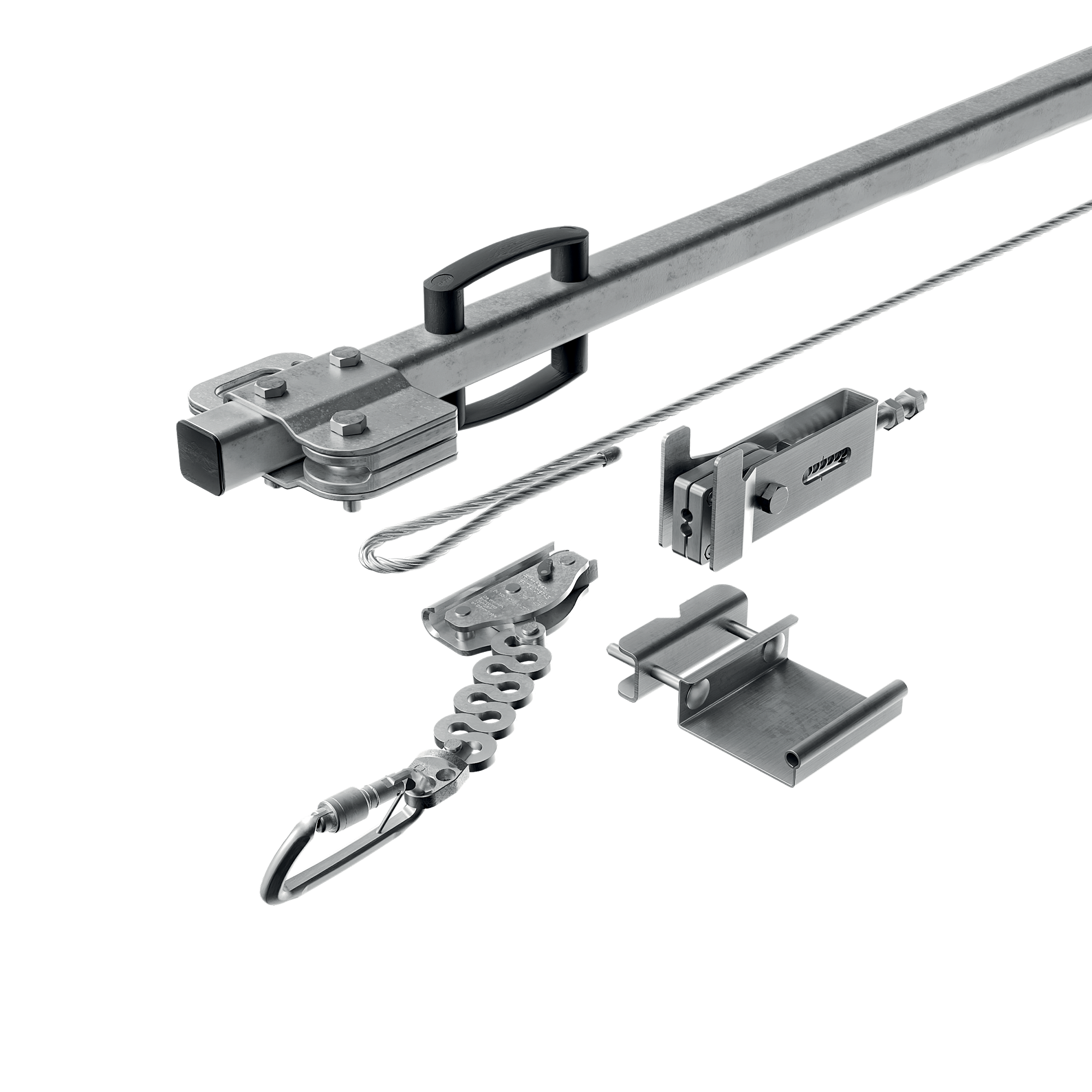

COMPOSANTS PRINCIPAUX POUR LA LIGNE DE VIE VERTICALE
| CODE | description | matériau | peso netto
[Kg]
|
pcs. |
|---|---|---|---|---|
| VERTSPEAR | set for vertical lifeline with clamps and Tensioner | stainless steel 1.4301 / AISI 304 EN AW 6082 aluminium | 1.62 | 1 |
| VERTSPEARA4 | set for A4 VLL | AISI 316 stainless steel grade 1.4401 | 2.6 | 1 |
| CABLE | Ø8 7 x 7 | stainless steel - AISI316 | 0.26 | 1 |
| VERTSLIDE | removable guided type fall arrester with energy absorber for vertical lifeline | AISI 304 stainless steel grade 1.4301 EN AW 7075 T6 Aluminium | 0.4 | 1 |
| VERTSLIDEPAS | removable sliding through fall arrest device with energy absorber for vertical lifeline | AISI 304 stainless steel grade 1.4301 | 0.1 | 1 |
| VERTOP09 | upper anchor system (0,9 m) for vertical lifeline on ladder | AISI 304 stainless steel grade 1.4301 | 4.44 | 1 |
| VERTOP09A4 | upper anchor system (0,9 m) for vertical lifeline on A4 ladder | AISI 316 stainless steel grade 1.4401 | 4.5 | 1 |
| VERTOP17 | upper anchor system (1,7 m) for vertical lifeline on ladder | AISI 304 stainless steel grade 1.4301 | 9.46 | 1 |
| VERTOP17A4 | upper anchor system (1,7 m) for vertical lifeline on A4 ladder | AISI 316 stainless steel grade 1.4401 | 9.46 | 1 |
| VERTBASE | lower anchor system for vertical lifeline on ladder | AISI 304 stainless steel grade 1.4301 | 1.84 | 1 |
| VERTBASEA4 | lower anchor system for vertical lifeline on A4 ladder | AISI 304 stainless steel grade 1.4301 | 1.85 | 1 |
| VERTINT | intermediate bracket for vertical lifeline on ladder | AISI 304 stainless steel grade 1.4301 – ABS | 0.64 | 1 |
| VERTINTA4 | intermediate anchor system for vertical lifeline on A4 ladder | AISI 316 stainless steel grade 1.4401 – ABS | 2 | 1 |
SUPPORT POUR LIGNE DE VIE VERTICALE SUR ÉCHELLE
| CODE | description | matériau | peso netto
[Kg]
|
pcs. |
|---|---|---|---|---|
| VERTOPW | upper anchor system for vertical lifeline on structure | AISI 304 stainless steel grade 1.4301 | 2 | 1 |
| VERTOPWA4 | upper anchor system for vertical lifeline on A4 structure | AISI 316 stainless steel grade 1.4401 | 2 | 1 |
| VERTBASEW | lower anchor system for vertical lifeline on structure | AISI 304 stainless steel grade 1.4301 | 1 | 1 |
| VERTBASEWA4 | lower anchor system for vertical lifeline on A4 structure | AISI 316 stainless steel grade 1.4401 | 1 | 1 |
| VERTINTW | intermediate bracket for vertical lifeline on structure | AISI 304 stainless steel grade 1.4301 – ABS | 1 | 1 |
| VERTINTWA4 | intermediate anchor system for vertical lifeline on A4 structure | AISI 316 stainless steel grade 1.4401 – ABS | 1 | 1 |
ACCESSOIRES POUR LIGNE DE VIE VERTICALE
| CODE | description | matériau | peso netto
[Kg]
|
pcs. |
|---|---|---|---|---|
| VERTHAND | set of handles for VERTOP17 | PA6 - stainless steel 1.4301 / AISI 304 | 0.05 | 1 |
| VERTSUP1 | additional reinforcement set for ladder | AISI 304 stainless steel grade 1.4301 | 0.5 | 1 |
TARGAVERTxy
| CODE | description | pcs. |
|---|---|---|
| TARGAVERTIT | Label plate for VERTIGRIP systems IT | 1 |
| TARGAVERTDE | Label plate for VERTIGRIP systems DE | 1 |
| TARGAVERTEN | Label plate for VERTIGRIP systems EN | 1 |
| TARGAVERTES | Label plate for VERTIGRIP systems ES | 1 |
| TARGAVERTFR | Label plate for VERTIGRIP systems FR | 1 |
| TARGAVERTPT | Label plate for VERTIGRIP systems PT | 1 |
| TARGAVERTRU | Label plate for VERTIGRIP systems RU | 1 |
| TARGAVERTCS | Label plate for VERTIGRIP systems CS | 1 |
| TARGAVERTDA | Label plate for VERTIGRIP systems DA | 1 |
| TARGAVERTEL | Label plate for VERTIGRIP systems EL | 1 |
| TARGAVERTET | Label plate for VERTIGRIP systems ET | 1 |
| TARGAVERTFI | Label plate for VERTIGRIP systems FI | 1 |
| TARGAVERTHR | Label plate for VERTIGRIP systems HR | 1 |
| TARGAVERTHU | Label plate for VERTIGRIP systems HU | 1 |
| TARGAVERTIS | Label plate for VERTIGRIP systems IS | 1 |
| TARGAVERTJA | Label plate for VERTIGRIP systems JA | 1 |
| TARGAVERTLT | Label plate for VERTIGRIP systems LT | 1 |
| TARGAVERTLV | Label plate for VERTIGRIP systems LV | 1 |
| TARGAVERTNL | Label plate for VERTIGRIP systems NL | 1 |
| TARGAVERTNO | Label plate for VERTIGRIP systems NO | 1 |
| TARGAVERTPL | Label plate for VERTIGRIP systems PL | 1 |
| TARGAVERTRO | Label plate for VERTIGRIP systems RO | 1 |
| TARGAVERTSK | Label plate for VERTIGRIP systems SK | 1 |
| TARGAVERTSL | Label plate for VERTIGRIP systems SL | 1 |
| TARGAVERTSV | Label plate for VERTIGRIP systems SV | 1 |
| TARGAVERTTR | Label plate for VERTIGRIP systems TR | 1 |
| TARGAVERTZH | Label plate for VERTIGRIP systems ZH | 1 |
| TARGAVERTAR | Label plate for VERTIGRIP systems AR | 1 |
