VERTIGRIP ON LADDER
LIGNE DE VIE VERTICALE SUR ÉCHELLE

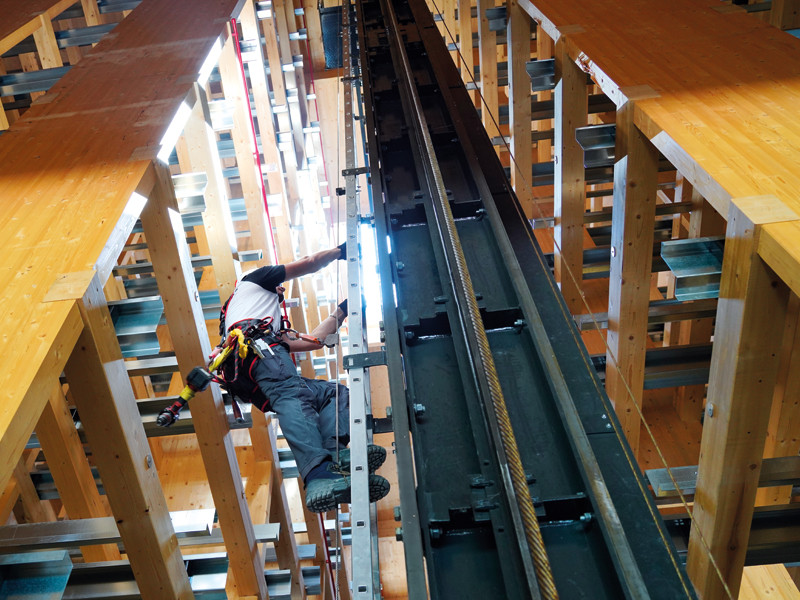

La ligne de vie verticale VERTIGRIP est le système antichute idéal pour garantir la sécurité au travail pour les personnes travaillant sur des échelles fixes, avec ou sans cage. Extrêmement légère et durable, elle est réalisée en alliage d'aluminium, résistant à la corrosion et à l'action du temps.
Description

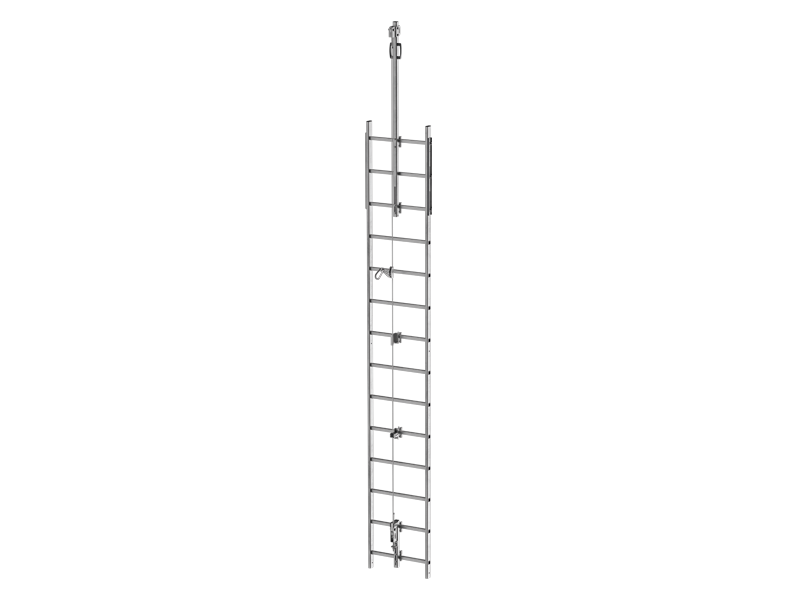

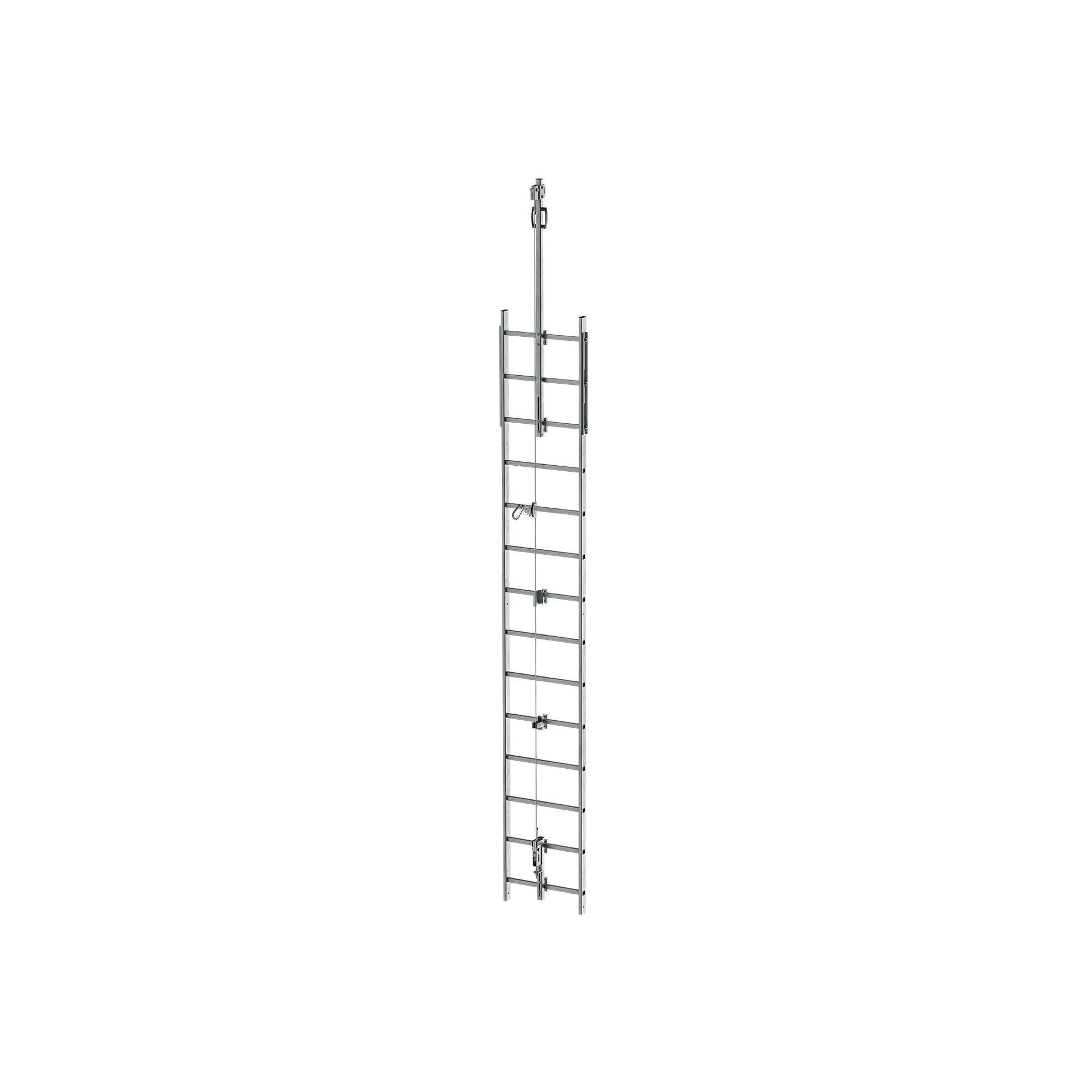

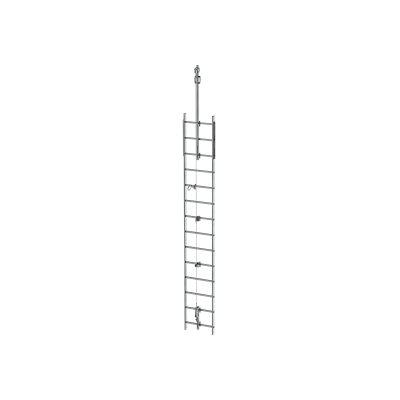

VERTIGRIP, la ligne de vie verticale modulaire qui garantit la sécurité sur l'échelle.
Le système modulaire VERTIGRIP permet de répondre à toutes les exigences de conception grâce à la large gamme d'accessoires disponibles. L'installation est rapide et ne comporte que quelques étapes, sur échelles fixes ou directement sur la structure. Le dispositif coulissant sur câble avec amortisseur intégré, permet une montée et une descente contrôlées en toute sécurité.
Le système est réalisé en acier INOX AISI 316, acier INOX AISI 304 et alliage d’aluminium EN AW 6082 qui garantit une excellente résistance à la corrosion. Il offre la possibilité de montage décentré sur l’échelle.
Documentation
-
Fiche technique
-
Certifications
-
Déclaration de conformité
- Déclaration de conformité Croatian
- Déclaration de conformité Czech
- Déclaration de conformité Danish
- Déclaration de conformité Dutch
- Déclaration de conformité English
- Déclaration de conformité Estonian
- Déclaration de conformité Finnish
- Déclaration de conformité French
- Déclaration de conformité German
- Déclaration de conformité Greek
- Déclaration de conformité Hungarian
- Déclaration de conformité Italian
- Déclaration de conformité Latvia
- Déclaration de conformité Lithuanian
- Déclaration de conformité Polish
- Déclaration de conformité Portuguese
- Déclaration de conformité Romanian
- Déclaration de conformité Slovak
- Déclaration de conformité Slovene
- Déclaration de conformité Spanish
- Déclaration de conformité Swedish
-
Consignes de sécurité, mode d’emploi et installation VERTIGRIP
-
Consignes de sécurité, mode d’emploi et installation VERTSLIDE
-
Fichier BIM.ifc
-
Fichier BIM.rfa
-
Déclaration de pose et inspection
- Déclaration de pose et inspection Arabian
- Déclaration de pose et inspection Chinese
- Déclaration de pose et inspection Croatian
- Déclaration de pose et inspection Czech
- Déclaration de pose et inspection Danish
- Déclaration de pose et inspection Dutch
- Déclaration de pose et inspection English
- Déclaration de pose et inspection Estonian
- Déclaration de pose et inspection Finnish
- Déclaration de pose et inspection French
- Déclaration de pose et inspection German
- Déclaration de pose et inspection Greek
- Déclaration de pose et inspection Hungarian
- Déclaration de pose et inspection Icelandic
- Déclaration de pose et inspection Italian
- Déclaration de pose et inspection Japanese
- Déclaration de pose et inspection Latvia
- Déclaration de pose et inspection Lithuanian
- Déclaration de pose et inspection Norwegian
- Déclaration de pose et inspection Polish
- Déclaration de pose et inspection Portuguese
- Déclaration de pose et inspection Romanian
- Déclaration de pose et inspection Russian
- Déclaration de pose et inspection Slovak
- Déclaration de pose et inspection Slovene
- Déclaration de pose et inspection Spanish
- Déclaration de pose et inspection Swedish
- Déclaration de pose et inspection Turkish
-
Manuel d'installation

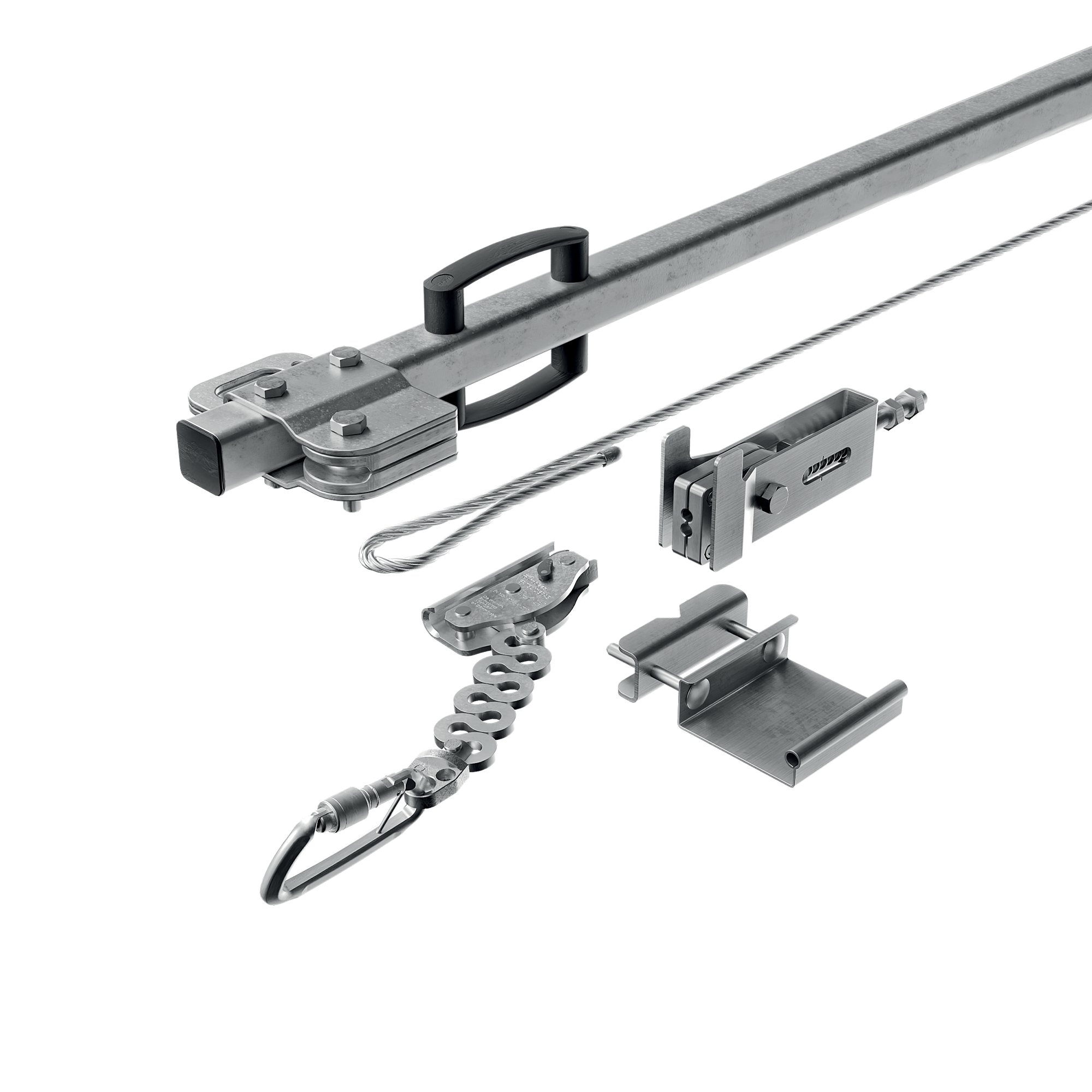

COMPOSANTS PRINCIPAUX POUR LA LIGNE DE VIE VERTICALE
| CODE | description | matériau | peso netto
[Kg]
|
pcs. |
|---|---|---|---|---|
| VERTSPEAR | set for vertical lifeline with clamps and Tensioner | stainless steel 1.4301 / AISI 304 EN AW 6082 aluminium | 1.62 | 1 |
| VERTSPEARA4 | set for A4 VLL | AISI 316 stainless steel grade 1.4401 | 2.6 | 1 |
| CABLE | Ø8 7 x 7 | stainless steel - AISI316 | 0.26 | 1 |
| VERTSLIDE | removable guided type fall arrester with energy absorber for vertical lifeline | AISI 304 stainless steel grade 1.4301 EN AW 7075 T6 Aluminium | 0.4 | 1 |
| VERTSLIDEPAS | removable sliding through fall arrest device with energy absorber for vertical lifeline | AISI 304 stainless steel grade 1.4301 | 0.1 | 1 |
| VERTOP09 | upper anchor system (0,9 m) for vertical lifeline on ladder | AISI 304 stainless steel grade 1.4301 | 4.44 | 1 |
| VERTOP09A4 | upper anchor system (0,9 m) for vertical lifeline on A4 ladder | AISI 316 stainless steel grade 1.4401 | 4.5 | 1 |
| VERTOP17 | upper anchor system (1,7 m) for vertical lifeline on ladder | AISI 304 stainless steel grade 1.4301 | 9.46 | 1 |
| VERTOP17A4 | upper anchor system (1,7 m) for vertical lifeline on A4 ladder | AISI 316 stainless steel grade 1.4401 | 9.46 | 1 |
| VERTBASE | lower anchor system for vertical lifeline on ladder | AISI 304 stainless steel grade 1.4301 | 1.84 | 1 |
| VERTBASEA4 | lower anchor system for vertical lifeline on A4 ladder | AISI 304 stainless steel grade 1.4301 | 1.85 | 1 |
| VERTINT | intermediate bracket for vertical lifeline on ladder | AISI 304 stainless steel grade 1.4301 – ABS | 0.64 | 1 |
| VERTINTA4 | intermediate anchor system for vertical lifeline on A4 ladder | AISI 316 stainless steel grade 1.4401 – ABS | 2 | 1 |
ACCESSOIRES POUR LIGNE DE VIE VERTICALE
| CODE | description | matériau | peso netto
[Kg]
|
pcs. |
|---|---|---|---|---|
| VERTHAND | set of handles for VERTOP17 | PA6 - stainless steel 1.4301 / AISI 304 | 0.05 | 1 |
| VERTSUP1 | additional reinforcement set for ladder | AISI 304 stainless steel grade 1.4301 | 0.5 | 1 |
TARGAVERTxy
| CODE | description | pcs. |
|---|---|---|
| TARGAVERTIT | Label plate for VERTIGRIP systems IT | 1 |
| TARGAVERTDE | Label plate for VERTIGRIP systems DE | 1 |
| TARGAVERTEN | Label plate for VERTIGRIP systems EN | 1 |
| TARGAVERTES | Label plate for VERTIGRIP systems ES | 1 |
| TARGAVERTFR | Label plate for VERTIGRIP systems FR | 1 |
| TARGAVERTPT | Label plate for VERTIGRIP systems PT | 1 |
| TARGAVERTRU | Label plate for VERTIGRIP systems RU | 1 |
| TARGAVERTCS | Label plate for VERTIGRIP systems CS | 1 |
| TARGAVERTDA | Label plate for VERTIGRIP systems DA | 1 |
| TARGAVERTEL | Label plate for VERTIGRIP systems EL | 1 |
| TARGAVERTET | Label plate for VERTIGRIP systems ET | 1 |
| TARGAVERTFI | Label plate for VERTIGRIP systems FI | 1 |
| TARGAVERTHR | Label plate for VERTIGRIP systems HR | 1 |
| TARGAVERTHU | Label plate for VERTIGRIP systems HU | 1 |
| TARGAVERTIS | Label plate for VERTIGRIP systems IS | 1 |
| TARGAVERTJA | Label plate for VERTIGRIP systems JA | 1 |
| TARGAVERTLT | Label plate for VERTIGRIP systems LT | 1 |
| TARGAVERTLV | Label plate for VERTIGRIP systems LV | 1 |
| TARGAVERTNL | Label plate for VERTIGRIP systems NL | 1 |
| TARGAVERTNO | Label plate for VERTIGRIP systems NO | 1 |
| TARGAVERTPL | Label plate for VERTIGRIP systems PL | 1 |
| TARGAVERTRO | Label plate for VERTIGRIP systems RO | 1 |
| TARGAVERTSK | Label plate for VERTIGRIP systems SK | 1 |
| TARGAVERTSL | Label plate for VERTIGRIP systems SL | 1 |
| TARGAVERTSV | Label plate for VERTIGRIP systems SV | 1 |
| TARGAVERTTR | Label plate for VERTIGRIP systems TR | 1 |
| TARGAVERTZH | Label plate for VERTIGRIP systems ZH | 1 |
| TARGAVERTAR | Label plate for VERTIGRIP systems AR | 1 |
Composé de
