HOME SYSTèMES ANTICHUTE POINTS D'ANCRAGE AOS01 + SHIELD

AOS01 + SHIELD

POINT D'ANCRAGE POUR TOITURES EN BAC ACIER

SHIELD est le support idéal pour l’installation du point d’ancrage AOS01 sur toitures en bac d’acier. Grâce aux dimensions réduites, le système assure un impact visuel minimum une fois installé.

Contacter l'agent
EN 795:2012 A
CEN/TS 16415:2013
UNI 11578:2015 A
AS/NZS 5532:2013
AS/NZS 1891.4:2009

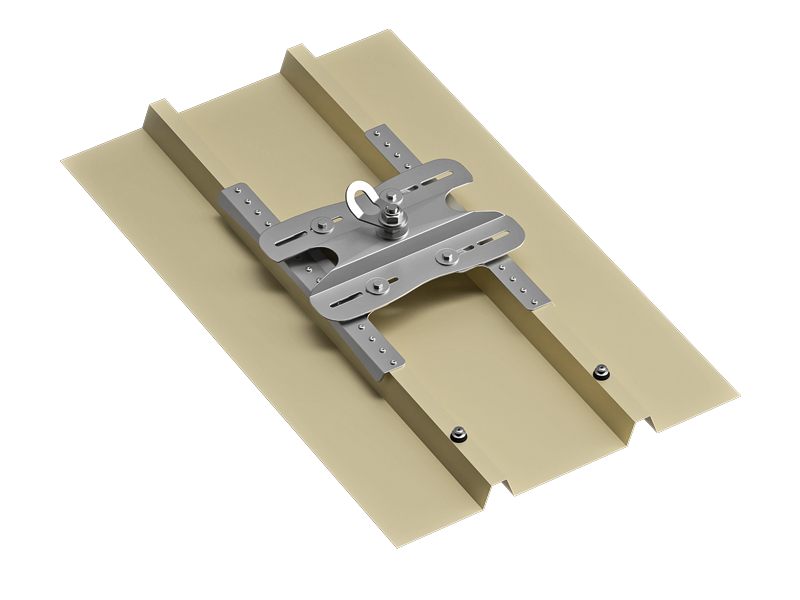

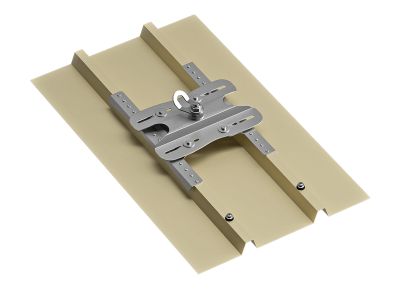

BAC ACIER

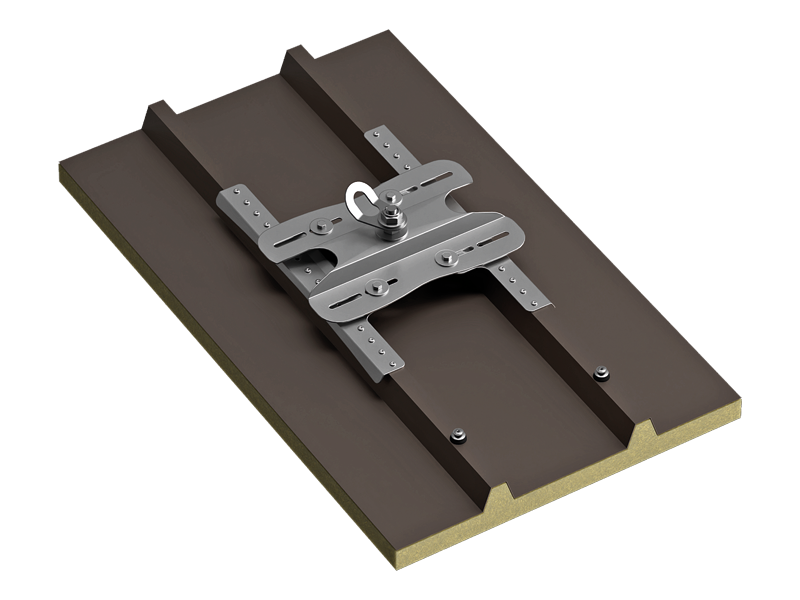

Panneau sandwich
y x

Description

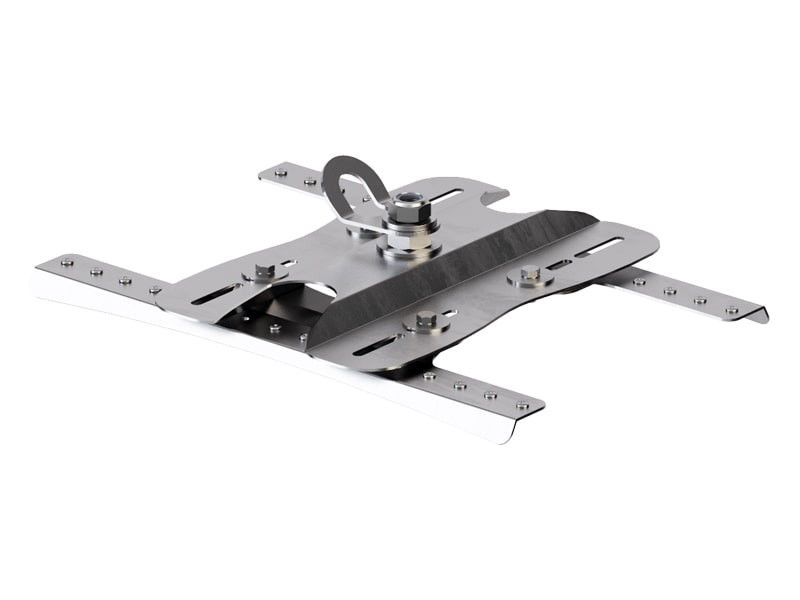

AOS01 avec SHIELD, votre point d’ancrage sur les toitures en bac d’acier.

Le système est fourni avec des rivets de montage et des joints en caoutchouc cellulaire pour une imperméabilisation parfaite. Il supporte les sollicitations dans le plan (360°) et peut être installé sur des toitures planes et inclinées.

Documentation

SHIELD

CODE matériau H
[mm]
 L
[mm]
 dimensions
[mm]
 pcs.
SHIELD AISI 304 stainless steel grade 1.4301 85 476 180 – 420 1
SHIELDA4 AISI 316 stainless steel grade 1.4401 85 476 180-420 1

AOS01

CODE matériau d₁
[mm]
 B
[mm]
 L
[mm]
 pcs.
AOS01 AISI 304 stainless steel grade 1.4301 17 60 98 1
AOS01A4 AISI 316 stainless steel grade 1.4401 17 60 98 1
Composé de
AOS01

POINT D'ANCRAGE POUR SUPPORTS

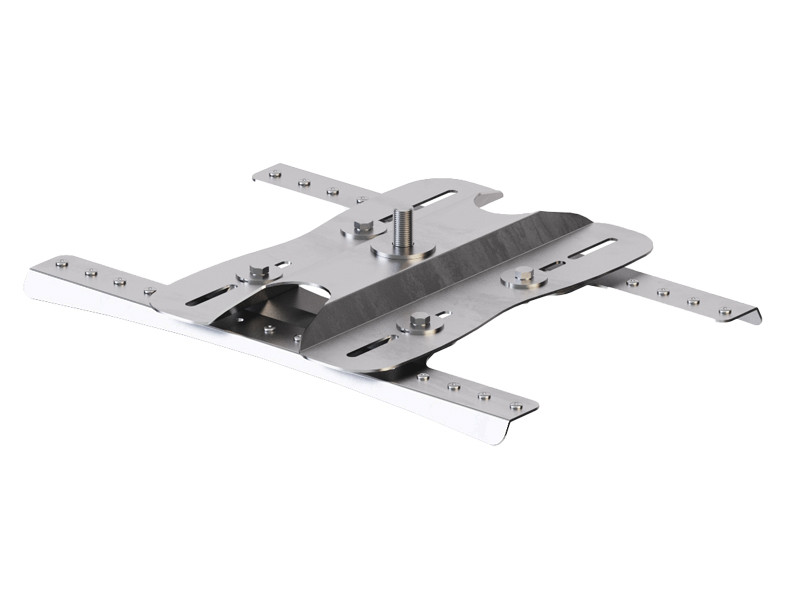

SHIELD

SUPPORT POUR TOITURES EN TÔLE NERVURÉE
